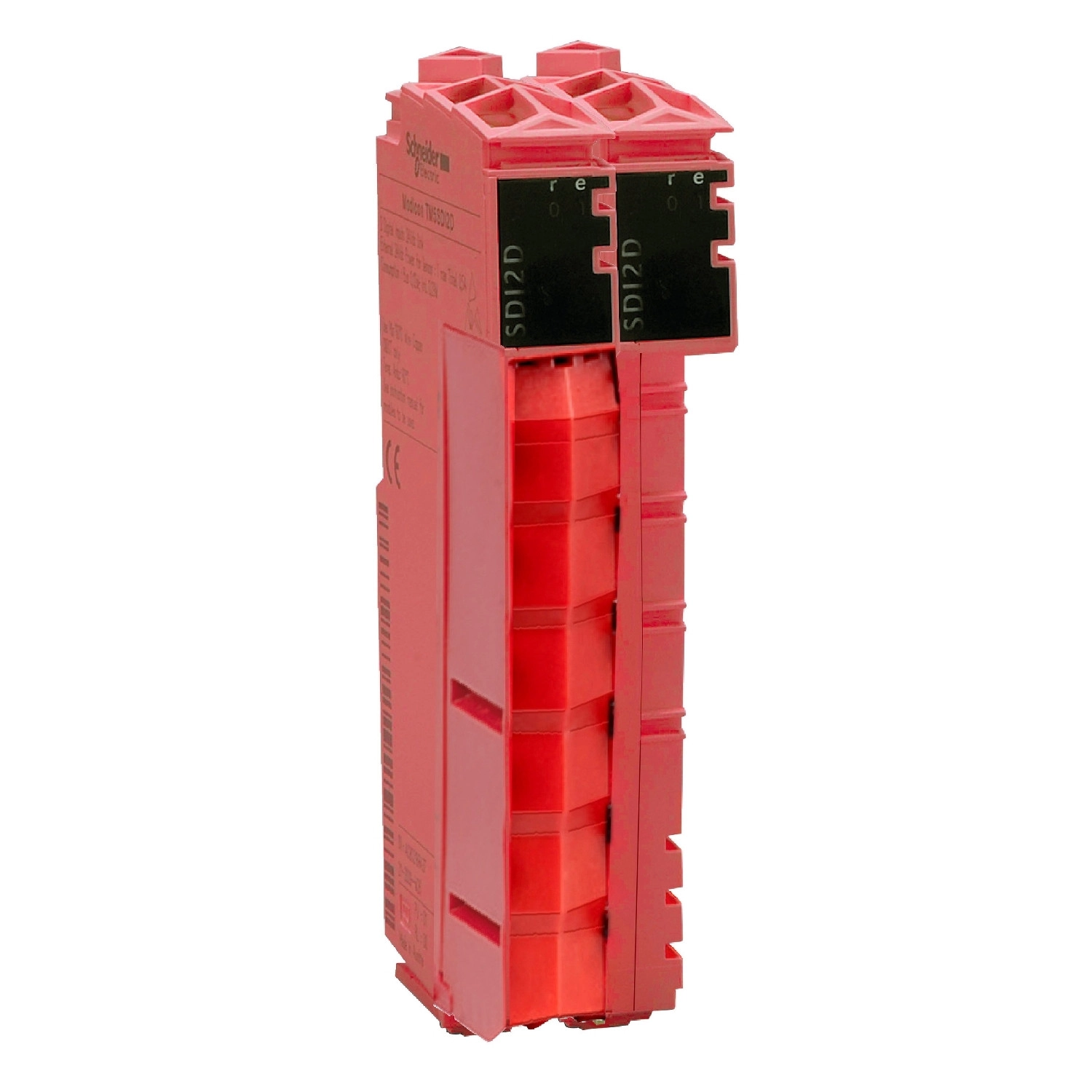

A Schneider Electric Modicon TM5 sorozathoz tartozó TM5SDI4DFS típusú biztonsági egyenáramú diszkrét bemeneti modul egy kiváló minőségű, magas biztonsági szabványoknak megfelelő ipari automatizálási komponens, amely tökéletes választás biztonságkritikus alkalmazásokhoz. Ez a vörös színű, kompakt kialakítású modul 4 digitális bemeneti csatornával rendelkezik, 24 V DC feszültségszinten működik, és sink logikával dolgozik.
A TM5SDI4DFS modul kimagasló biztonsági szinttel büszkélkedhet: SIL 3 minősítéssel rendelkezik az IEC 61508 és IEC 62061 szabványok szerint, valamint PL = e besorolással az EN 13849-1 szabvány alapján. A biztonsági megbízhatósági adatok is kiemelkedőek, hiszen az MTTFd értéke meghaladja a 100 évet, a PFD értéke kisebb mint 1E-5, a PFH pedig kisebb mint 1E-9. Ezek az értékek garantálják, hogy a modul a legmagasabb szintű biztonsági követelményeknek is megfelel az ipari környezetben.
Kompatibilitási szempontból a TM5SDI4DFS tökéletesen illeszkedik a PacDrive LMC motion kontrollerekhez, beleértve a PacDrive LMC Eco, PacDrive LMC Pro és PacDrive LMC Pro 2 típusokat. A modul műszaki specifikációi között megtalálható a 20,4-28,8 V közötti működési feszültségtartomány, a 3,45 mA bemeneti áram, valamint a 7 kOhm bemeneti impedancia. A bemeneti szűrés szoftveresen konfigurálható, maximum 500 ms értékig, míg a hardveres szűrés 150 ms. A modul védelmi funkciókat is kínál, mint rövidzárlat és túlterhelés elleni védelem. A diszkrét bemeneti csatornák között nincs szigetelés, azonban a csatornák és a busz között 500 Vrms AC szigetelés található.
A TM5SDI4DFS modul vizuális visszajelzést biztosít működés közben: 1 zöld LED a tápellátást jelzi, 1 piros LED szintén a tápellátáshoz kapcsolódik, 2 piros LED a biztonsági állapotot mutatja, valamint 4 zöld/piros LED az egyes bemenetek állapotát jelzi. A modul elektromos csatlakoztatása 2 vezetékes kialakítással történik, és CE jelöléssel rendelkezik, ami igazolja az európai szabványoknak való megfelelést. A modul kis helyigényű, mindössze 0,025 kg tömegű, így könnyen integrálható kompakt rendszerekbe is. Maximális teljesítményfelvétele belső fogyasztás esetén 1,25 W, busz esetén pedig 0,32 W.
Schneider Electric Modicon TM5 - TM5SDI4DFS - biztonsági I/O bővítő, digitális bemeneti modul, 4DI, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Biztonsági egyenáramú diszkrét bemeneti modul
Diszkrét bemenet szám: 4
Diszkrét bemenet feszültség: 24 V
Kiegészítő jellemzők
Kompatibilitási tartomány: PacDrive LMC motion controller
Termék kompatibilitás: PacDrive LMC Eco, PacDrive LMC Pro, PacDrive LMC Pro 2
Diszkrét bemenet feszültség típus: DC
Bemeneti feszültség határértékek: 20,4...28,8 V
Diszkrét bemenet logika: Sink
Diszkrét bemenet áram: 3,45 mA
Bemeneti impedancia: 7 kOhm
Szín: Piros
Garantált 0 feszültségállapot: <= 5 V
Garantált 1 feszültségállapot: >= 15 V
Bemeneti szűrés: <= 500 ms szoftveresen konfigurálható, <= 150 ms hardveres
Védelem típusa: Rövidzárlat elleni védelem, Túlterhelés elleni védelem
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Maximális feszültségesés: <0,6 V 100 mA-nél
Maximális tápáram szenzorok számára: 300 mA
Maximális teljesítményfelvétel: 1,25 W belső, 0,32 W busz
Helyi jelzés: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 2 piros LED a biztonsági állapothoz, 4 zöld/piros LED a bemeneti állapothoz
Elektromos csatlakozás: 2 vezetékes
Jelölés: CE
Biztonsági szint
SIL 3 az IEC 61508 szerint
SIL 3 az IEC 62061 szerint
PL = e az EN 13849-1 szerint
Biztonsági megbízhatósági adatok
MTTFd > 100 év
PFD < 1E-5
PFH < 1E-9
Fizikai jellemzők
Nettó tömeg: 0,025 kg
Környezeti feltételek
Szabványok: UL 508, IEC 62061, IEC 61508, EN 13849-1, IEC 61131-2, CSA C22.2 No 142
Termék tanúsítványok: GOST-R, cULus, CSA
Környezeti üzemi hőmérséklet: -10…50 °C (függőleges telepítés), -10…55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -40…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Rezgésállóság: 1 gn 8,4…150 Hz-en DIN sínen, 3,5 mm 5…8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
