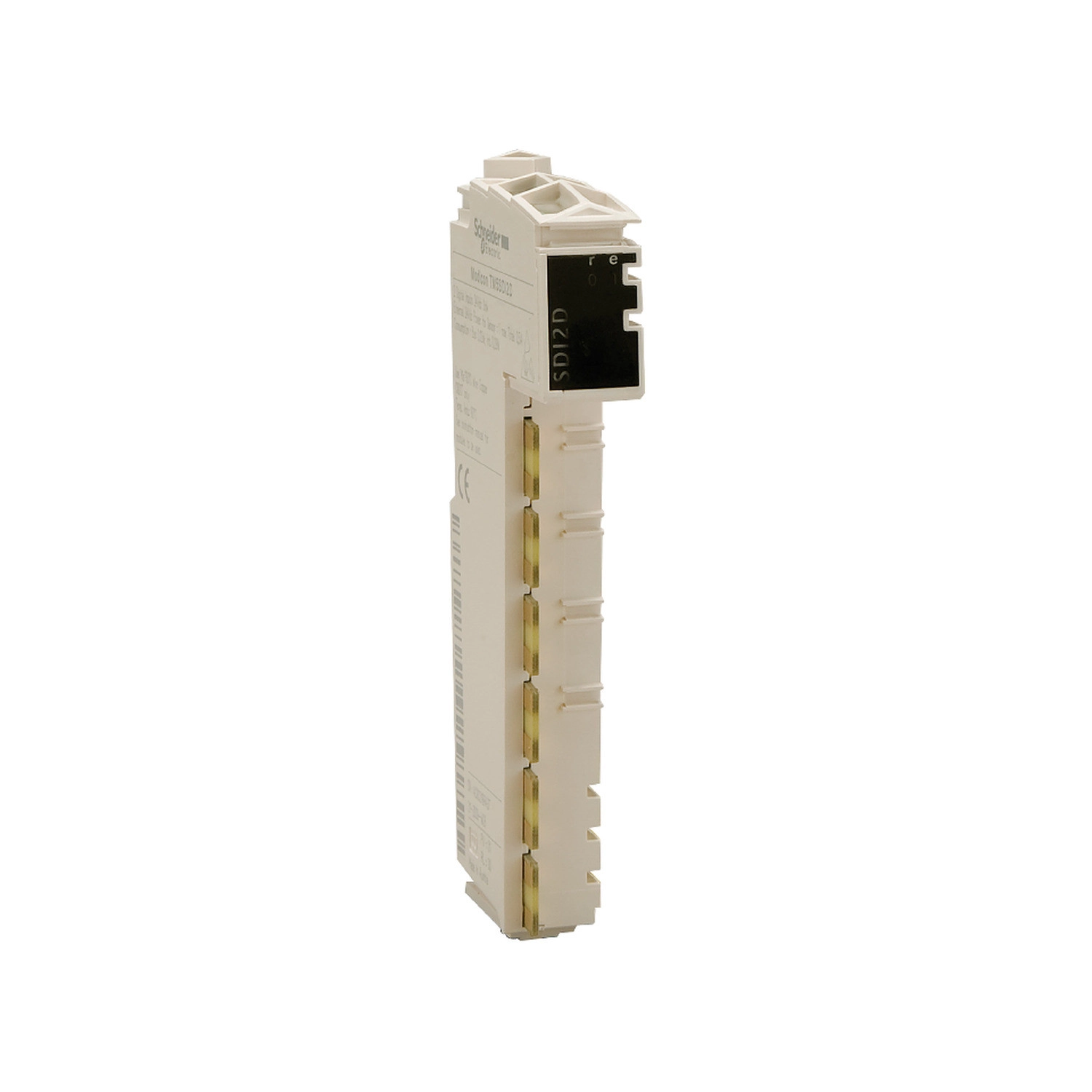

A Schneider Electric Modicon TM5 TM5SDI4D egy kompakt kialakítású diszkrét bemeneti modul, amely ipari automatizálási rendszerek rugalmas bővítését teszi lehetővé. Ez a 4 digitális bemenettel rendelkező, 24V DC sink logikájú modul tökéletes választás gépek, berendezések és folyamatok vezérlési feladatainak megvalósításához. A TM5SDI4D cikkszámú termék különösen azoknak ajánlott, akik megbízható, ipari környezetben jól teljesítő eszközt keresnek.
A Modicon TM5 rendszercsaládhoz tartozó TM5SDI4D modul széles kompatibilitást kínál, hiszen használható Modicon M258 és Modicon LMC058 logikai vezérlőkkel, valamint PacDrive LMC Pro, PacDrive LMC Eco és PacDrive LMC Pro 2 mozgásvezérlőkkel is. Ez a sokoldalúság jelentősen megkönnyíti a rendszerintegrációt, és biztosítja a beruházás hosszú távú megtérülését. A modul 3-vezetékes vagy 2-vezetékes szenzorokkal egyaránt használható, így a már meglévő érzékelők továbbra is alkalmazhatók.
Technikai specifikációit tekintve a TM5SDI4D sink logikájú digitális bemeneti modul 6,4 kOhm bemeneti impedanciával rendelkezik, ami megfelelő elektromos védelmet biztosít. A bemeneti szűrés szoftveres úton konfigurálható, maximum 25 ms értékre állítható, emellett hardveres szinten 100 ms-os szűrés is biztosított. A szenzortápellátás maximális feszültségesése kevesebb mint 2V 500 mA terhelésnél, ami biztosítja a csatlakoztatott szenzorok stabil működését. A modul CE jelöléssel rendelkezik, így megfelel az európai szabványoknak és előírásoknak. Működési hőmérséklet-tartománya széleskörű: vízszintes telepítés esetén -10...55 °C között üzemeltethető teljesítménycsökkenés nélkül, míg -10...60 °C között teljesítmény-derating faktorral. Függőleges telepítésnél -10...50 °C közötti hőmérsékleten használható. Rázkódásállósága kiváló, 15 g gyorsulást képes elviselni 11 ms időtartamig.
A Schneider Electric TM5SDI4D modulja kompakt méretekkel rendelkezik (a teljes szélesség mindössze 12,5 mm), így minimális helyet foglal el a kapcsolószekrényben. A DIN sínre szerelhető kivitel megkönnyíti a telepítést, és az előírt telepítési távolságok betartásával biztosítható a megfelelő szellőzés. A modul bekötéséhez rugós csatlakozóblokkok állnak rendelkezésre, amelyekhez 0,08...2,5 mm² keresztmetszetű (28...14 AWG) sodrott vagy tömör vezetékek használhatók. A TM5SDI4D modult elsősorban olyan automatizálási szakembereknek ajánljuk, akik megbízható, ipari környezetben jól teljesítő, könnyen integrálható digitális bemeneti megoldást keresnek.
Schneider Electric Modicon TM5 - TM5SDI4D - I/O bővítő, digitális bemeneti modul, 4DI, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típus: Diszkrét bemeneti modul
Kompatibilis eszközök: Logic controller, Motion controller, PacDrive LMC Pro, PacDrive LMC Eco, PacDrive LMC Pro 2
Rendszer-kompatibilitás: Modicon M258, PacDrive LMC motion controller, Modicon LMC058
Diszkrét bemenetek száma: 4
Diszkrét bemeneti logika: Sink
Kiegészítő információk
Bemeneti impedancia: 6.4 kOhm
Bemeneti szűrés: <= 25 ms szoftveresen konfigurálható, <= 100 ms hardveres
Maximális feszültségesés: <2 V 500 mA-nél szenzortápellátáshoz
Nettó tömeg: 0.025 kg
Környezeti jellemzők
Jelölés: CE
Környezeti működési hőmérséklet: -10…55 °C teljesítménycsökkenés nélkül (vízszintes telepítés esetén), -10…60 °C teljesítménycsökkenési faktorral (vízszintes telepítés esetén), -10…50 °C (függőleges telepítés esetén)
Ütésállóság: 15 gn 11 ms időtartamig
Méretek és szerelés
A modul DIN sínre szerelhető, és a következő telepítési követelményeket kell figyelembe venni:
- A környező eszközöktől minden irányban 35 mm távolságot kell tartani
- A megfelelő szellőzés biztosítása érdekében tartsa be az előírt szerelési irányokat
- A modul méretei: 75 mm x 12.5 mm x 99 mm
Bekötés
A modul rugós csatlakozóblokkokkal van ellátva, a következő vezeték-keresztmetszetekhez:
- 0.08...2.5 mm² (28...14 AWG) tömör vezeték
- 0.25...2.5 mm² (24...14 AWG) sodrott vezeték
- 0.25...1.5 mm² (24...16 AWG) érvéghüvelyes sodrott vezeték
- 2 x 0.25...2 x 0.75 mm² (2 x 24...2 x 18 AWG) ikervezeték
