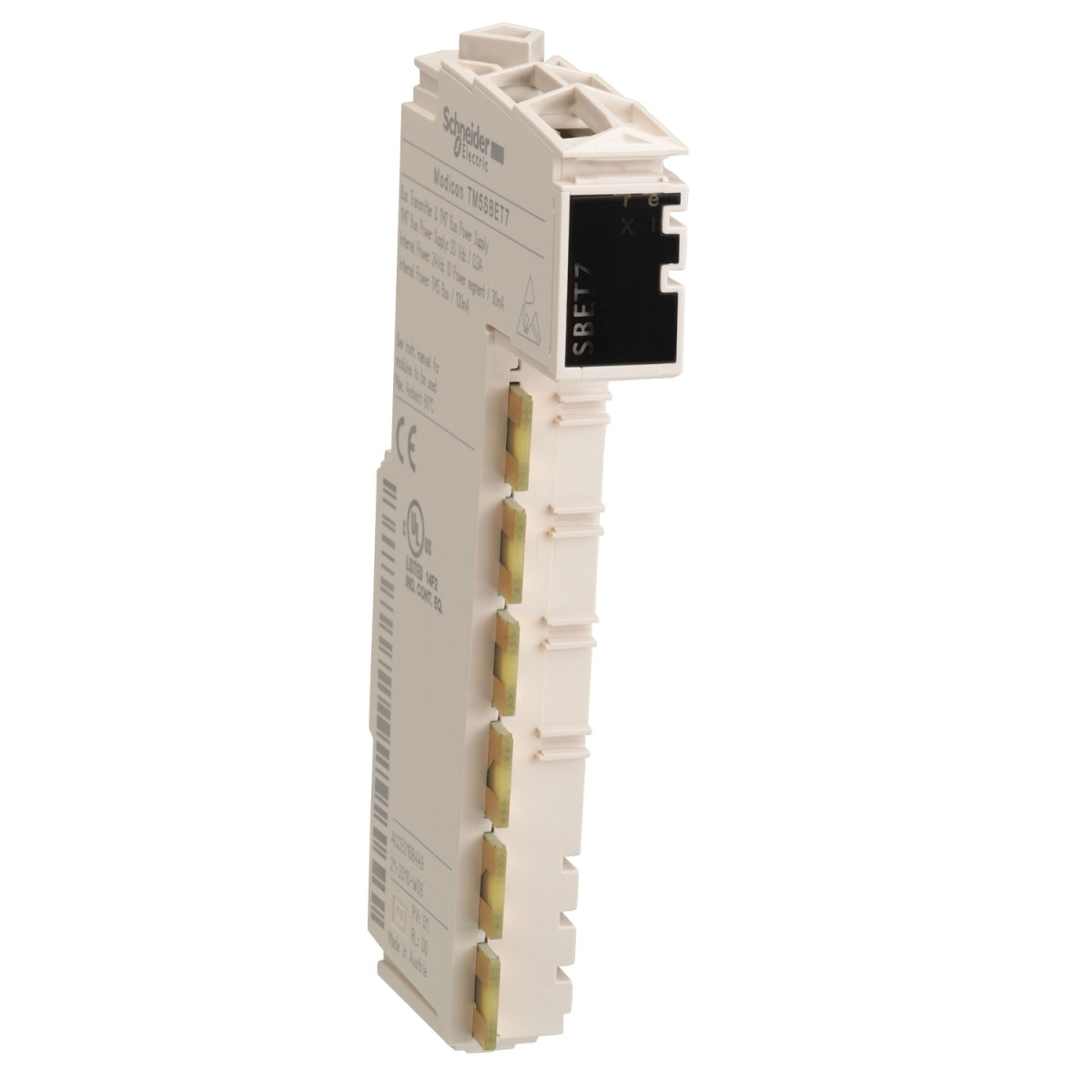

A Schneider Electric Modicon TM5SBET7 egy speciálisan tervezett távadó modul, amely az IP20 és IP67 védettségű I/O modulok közötti kommunikációt biztosítja a Modicon TM5 rendszerben. Ez az innovatív komponens lehetővé teszi a különböző védettségi szintű automatizálási környezetek zökkenőmentes integrációját, így ideális választás olyan ipari alkalmazásokhoz, ahol szükség van mind védett, mind zordabb környezetben elhelyezett eszközök együttműködésére.
A TM5SBET7 modul tökéletesen kompatibilis a Modicon M258 és Modicon LMC058 vezérlőkkel, így könnyen beilleszthető a meglévő Schneider Electric automatizálási rendszerekbe. A modul három LED-del rendelkezik a könnyű állapotjelzéshez: zöld LED a tápellátás megfelelő működésének jelzésére, piros LED a tápellátási hibák jelzésére, valamint sárga LED a kommunikációs adatbusz aktivitásának megjelenítésére. Ez a vizuális visszajelzés segít a gyors hibaelhárításban és a rendszer állapotának folyamatos nyomon követésében.
A TM5SBET7 modul rendkívül kompakt méretekkel rendelkezik (75 mm × 12,5 mm × 69 mm), és mindössze 0,025 kg tömegű, így minimális helyet foglal el a vezérlőszekrényben. A modul DIN-sínre szerelhető, támogatva mind a függőleges, mind a vízszintes telepítési elrendezést. A működési hőmérséklet-tartománya rendkívül rugalmas: függőleges telepítés esetén 0-50°C, vízszintes telepítés esetén pedig 0-55°C teljesítménycsökkenés nélkül, illetve 0-60°C teljesítménycsökkenési tényezővel. A modul 15 gn, 11 ms ütésállósággal rendelkezik, ami biztosítja a megbízható működést még ipari környezetben is. A TM5SBET7 CE-jelöléssel ellátott, így megfelel az európai szabványoknak és előírásoknak.
Az elektromos bekötéshez a modul rugós csatlakozóblokkokkal rendelkezik, amelyek különböző vezetékméreteket támogatnak: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG), valamint 2×0,25 és 2×0,75 mm² (2×24 és 2×18 AWG) méretű vezetékeket. A bekötési diagramon látható, hogy a modul belső elektronikával, 24 Vdc I/O tápszegmenssel rendelkezik, és külső, szigetelt 24 Vdc tápellátást igényel. A védelemhez maximum 1 A-es, 250 V-os T típusú, lassú kioldású külső biztosíték szükséges. A modul a TM7 bővítő busz kábellel (TCSXCN•FNX••E) csatlakoztatható a TM7 IP67 I/O szigethez. Ez a komplett vezetékezési struktúra biztosítja a rendszer rugalmasságát és megbízhatóságát különböző ipari környezetekben.
Schneider Electric Modicon TM5 - TM5SBET7 - I/O bővítő, busz bővítő modul, adó egység, TM7 IP67 I/O szigethez műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék típusa: Távadó modul
Termék kompatibilitás: Motion controller, Logic controller
Kompatibilis termékcsaládok: Modicon M258, Modicon LMC058
Kiegészítő információk
Helyi jelzőfények: 1 LED zöld a tápellátás jelzésére, 1 LED piros a tápellátás jelzésére, 1 LED sárga a kommunikációs adatbusz jelzésére
Nettó tömeg: 0,025 kg
Környezeti jellemzők
Jelölés: CE
Működési környezeti hőmérséklet: 0-50 °C (függőleges telepítés esetén), 0-55 °C teljesítménycsökkenés nélkül (vízszintes telepítés esetén), 0-60 °C teljesítménycsökkenési tényezővel (vízszintes telepítés esetén)
Ütésállóság: 15 gn 11 ms-ig
Méretek
75 mm × 12,5 mm × 69 mm
Vezetékezési információk
Vezetékméret a rugós csatlakozóblokkokhoz:
0,08-2,5 mm² (28-14 AWG)
0,25-2,5 mm² (24-14 AWG)
0,25-1,5 mm² (24-16 AWG)
2×0,25 - 2×0,75 mm² (2×24 - 2×18 AWG)
Bekötési tudnivalók
Áramellátás: Külső szigetelt 24 VDC tápegység szükséges
Biztosíték: Külső, T típusú, lassú kioldású, maximum 1 A, 250 V
Csatlakoztatás: TM7 bővítő busz kábel (TCSXCN•FNX••E) segítségével
