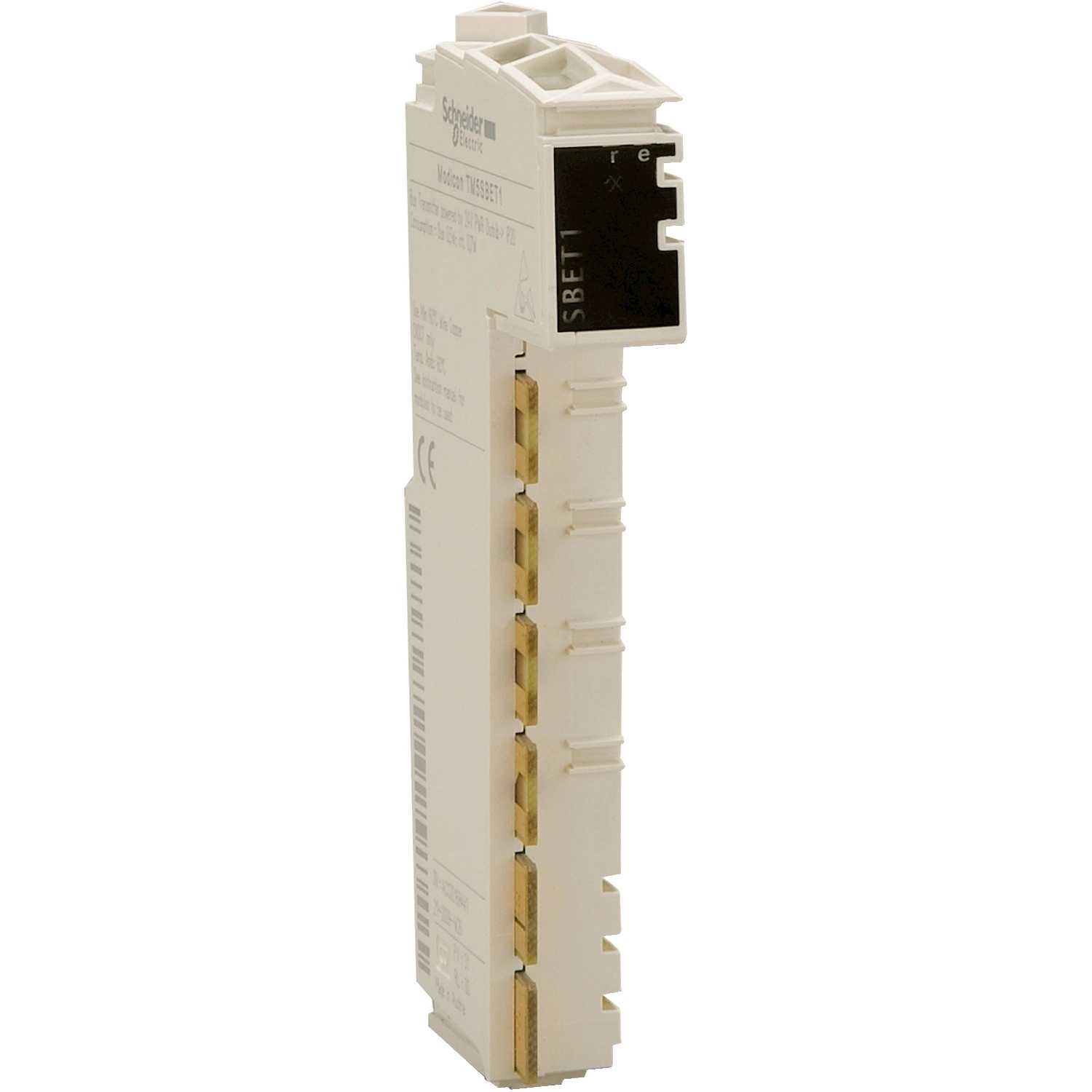

A Schneider Electric Modicon TM5SBET1 egy fejlett remote transmitter modul, amely kifejezetten a TM5 termékcsaládhoz tartozik, és elsődleges feladata a távoli I/O (RIO) kommunikáció biztosítása. Ez a kompakt eszköz ideális választás ipari automatizálási rendszerekhez, ahol megbízható adatátvitelre van szükség a vezérlő és a távoli bemeneti/kimeneti egységek között.
A TM5SBET1 modul kompatibilis mind a Modicon M258 logikai vezérlőkkel, mind a Modicon LMC058 motion controller eszközökkel, így rugalmas integrációs lehetőséget kínál különböző automatizálási architektúrákban. A termék felhasználóbarát kialakítása és a DIN-sínre szerelhetősége megkönnyíti a telepítést, miközben a kompakt méretei (75 mm × 99 mm × 12,5 mm) lehetővé teszik a helytakarékos beépítést akár szűkös vezérlőszekrényekbe is. Nettó tömege mindössze 0,025 kg, ami tovább növeli a telepítés rugalmasságát és egyszerűségét.
A TM5SBET1 modul fejlett diagnosztikai funkciókat kínál a könnyű üzemeltetés érdekében. A készüléken három jelző LED található: egy zöld a tápellátás megfelelő működésének jelzésére, egy piros a tápellátási hibák azonosítására, valamint egy sárga a kommunikációs adatbusz aktivitásának megjelenítésére. Ezek a vizuális visszajelzések megkönnyítik a rendszer állapotának gyors felmérését és az esetleges problémák azonosítását. A modul CE jelöléssel rendelkezik, ami biztosítja az európai szabványoknak való megfelelést.
Műszaki szempontból a TM5SBET1 modul széles működési hőmérséklet-tartománnyal rendelkezik, amely vertikális telepítés esetén 0-50°C, horizontális telepítés esetén pedig 0-55°C (leértékelés nélkül), illetve 0-60°C (leértékelési faktorral). Ez a rugalmasság lehetővé teszi a különböző ipari környezetekben történő használatot, a modul 15 gn / 11 ms ütésállósága pedig garantálja a megbízhatóságot még nehéz körülmények között is. A bekötéshez a modul rugós csatlakozóblokkokat használ, amelyek 0,08-2,5 mm² keresztmetszetű (28-14 AWG) vezetékeket fogadnak, valamint más vezeték kombinációkat a dokumentációban részletezett módon. A szerelést egy 35 mm-es DIN sínen kell elvégezni, a beépítéshez szükséges térköz követelményeit pedig a gyártói dokumentáció részletesen tartalmazza.
Schneider Electric Modicon TM5 - TM5SBET1 - I/O bővítő, busz bővítő modul, adó egység, IP20 I/O szigethez műszaki adatok
Általános információk
Termékcsalád: Modicon TM5
Terméktípus: Remote transmitter modul
Termék kompatibilitás: Logic controller, Motion controller
Kompatibilis termékcsaládok: Modicon M258, Modicon LMC058
Jelzések és kijelzés
Helyi visszajelzés: 1 zöld LED a tápellátás jelzésére
1 piros LED a tápellátás hibájának jelzésére
1 sárga LED a kommunikációs adatbusz állapotának jelzésére
Fizikai jellemzők
Nettó tömeg: 0,025 kg
Méretek: 75 mm × 99 mm × 12,5 mm
Környezeti feltételek
Jelölés: CE
Működési környezeti hőmérséklet: 0...50°C (vertikális telepítés)
0...55°C leértékelés nélkül (horizontális telepítés)
0...60°C leértékelési faktorral (horizontális telepítés)
Ütésállóság: 15 gn / 11 ms
Szerelés
Szerelés módja: DIN sínre
Vezeték keresztmetszetek: 0,08...2,5 mm² (28...14 AWG)
Térköz követelmények: 35 mm minden irányban
Elektromos csatlakoztatás
Csatlakoztatás típusa: Rugós csatlakozóblokkok
Tápellátás: 24 VDC I/O tápszegmens integrálva a busz alapokba
TM5 bővítőbusz kábel: TCSXCNNXNX100
