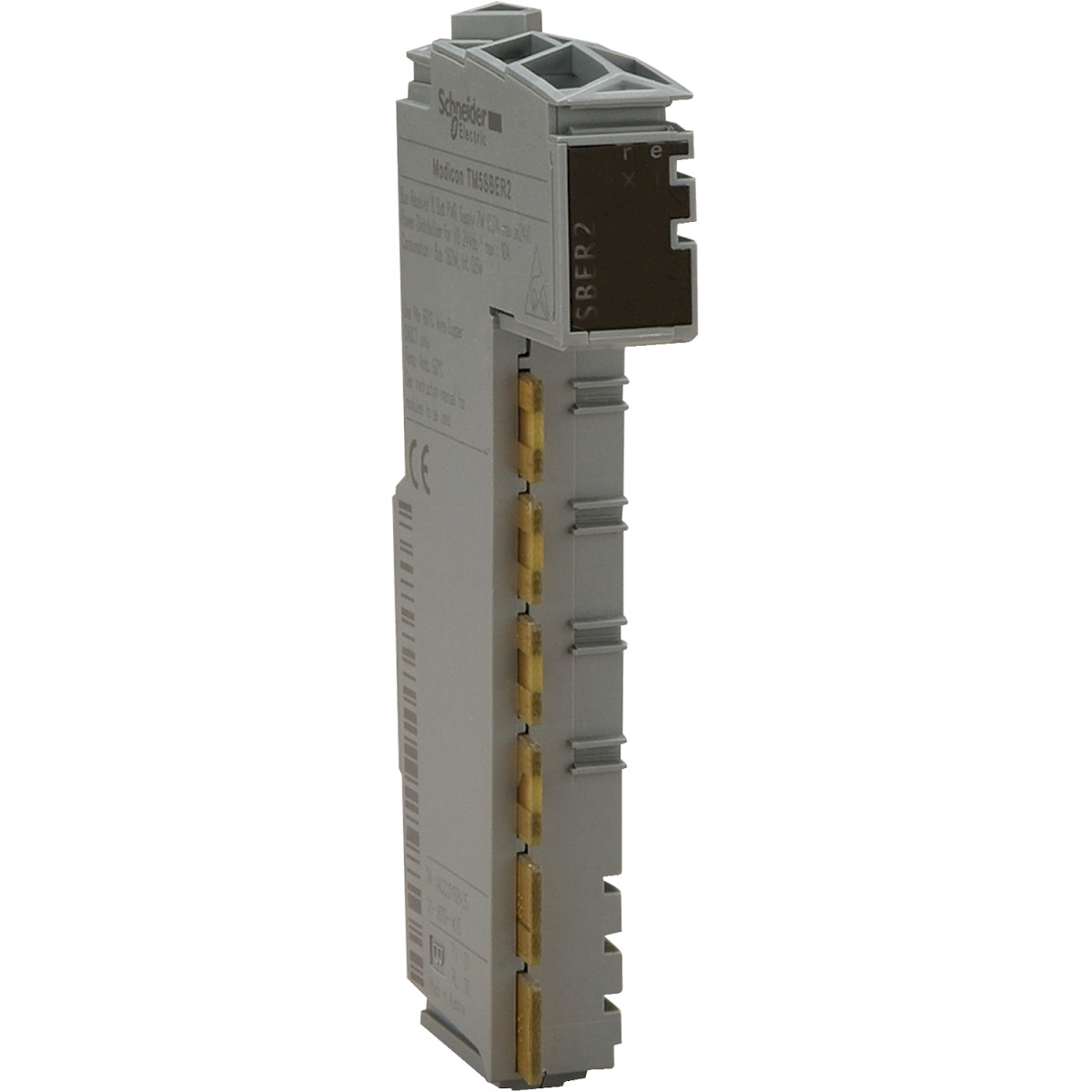

A Schneider Electric Modicon TM5SBER2 egy korszerű, nagy megbízhatóságú távoli vevő modul, amely kifejezetten a Modicon TM5 termékcsalád részeként került kifejlesztésre. Ez a kompakt eszköz lehetővé teszi a hatékony kommunikációt a távoli I/O egységek (RIO) között, valamint gondoskodik a megfelelő tápellátás elosztásáról az automatizálási rendszeredben.
A TM5SBER2 modul teljes kompatibilitást biztosít a Modicon M258 és Modicon LMC058 logikai, illetve mozgásvezérlőkkel, így ideális választás a komplex ipari rendszerekbe történő integráláshoz. Az eszköz állapotát négy különböző LED kijelző segítségével követheted nyomon: egy zöld LED jelzi a tápellátás működését, egy piros LED a power busz áramát, egy másik piros LED a tápellátás állapotát, valamint egy sárga LED a kommunikációs adatbusz aktivitását. Ez a részletes visszajelző rendszer jelentősen megkönnyíti a hibaelhárítási folyamatokat.
A modul kivételes rugalmasságot kínál a telepítési lehetőségek terén. Működési hőmérséklet-tartománya vertikális elhelyezésnél 0-50°C, horizontális szerelésnél pedig deratingi tényező nélkül 0-55°C között van. A készülék akár 60°C-ig is üzemeltethető horizontális elhelyezésnél, amennyiben figyelembe veszed a megfelelő deratingi tényezőket. A TM5SBER2 ellenáll a 15 gn erősségű, 11 ms időtartamú ütéseknek, ami kiváló mechanikai strapabírást biztosít még ipari környezetben is. A modul nettó tömege mindössze 0,025 kg, így kezelése és telepítése rendkívül egyszerű.
A TM5SBER2 méretei precízen megtervezettek a hatékony helykihasználás érdekében. A modul szélessége 75 mm (2,95 in), mélysége 12,5 mm (0,49 in), magassága pedig 99 mm (3,9 in). A telepítés során figyelembe kell venni az előírt távolsági követelményeket: minden irányból 35 mm (1,38 in) szabad helyet szükséges biztosítani a megfelelő szellőzés és hozzáférhetőség érdekében. A modul DIN sínre szerelhető, az alkalmazható síntípusok: 35x15 mm (1,38x0,59 in), 35x8 mm (1,38x0,31 in) és 35x15 mm (1,38x0,59 in) 7 mm (0,28 in) mély beillesztési távolsággal. A bekötésnél a levehető rugós sorkapcsokhoz különböző keresztmetszetű vezetékek használhatók: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG) vagy 2x0,25-0,75 mm² (2x24-18 AWG). A készülék CE jelöléssel rendelkezik, ami garantálja az európai szabványoknak való megfelelést.
Schneider Electric Modicon TM5 - TM5SBER2 - I/O bővítő, busz bővítő modul, vevő egység, 24 VDC, szürke műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Távoli vevő modul
Termék kompatibilitás: Logikai vezérlő, Mozgásvezérlő
Kompatibilis termékcsaládok: Modicon M258, Modicon LMC058
Kiegészítő információk
Helyi jelzések: 1 zöld LED a tápellátáshoz, 1 piros LED a power busz áramhoz, 1 piros LED a tápellátáshoz, 1 sárga LED a kommunikációs adatbuszhoz
Nettó tömeg: 0,025 kg
Környezeti jellemzők
Jelölés: CE
Működési környezeti hőmérséklet: 0...50 °C (vertikális telepítés), 0...55 °C teljesítménycsökkentés nélkül (horizontális telepítés), 0...60 °C teljesítménycsökkentési tényezővel (horizontális telepítés)
Ütésállóság: 15 gn 11 ms-ig
Méretek és szerelés
Méretek: 75 mm (2,95 in) szélesség, 12,5 mm (0,49 in) mélység, 99 mm (3,9 in) magasság
Távolsági követelmények: minden irányban 35 mm (1,38 in)
DIN sín szerelés: 35x15 mm (1,38x0,59 in), 35x8 mm (1,38x0,31 in) és 35x15 mm (1,38x0,59 in) 7 mm (0,28 in) beillesztési mélységgel
Csatlakozások
Vezeték méretek a levehető rugós sorkapcsokhoz: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG), 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
Bekötési diagram
A modul bekötése tartalmazza a belső elektronikát, a 24 Vdc I/O tápszegmens integrálva a buszalapokba, TM5 bővítő busz kábel (TCSXCNNXNX100), PS1/PS2: Külső szigetelt SELV tápegység 24 Vdc, UL508 megfelelőségnél 200 VA-re korlátozva, vagy CSA 22.2, N° 142 megfelelőségnél 150 VA-re korlátozva.
Külső biztosítékként T típusú lassú kioldású biztosíték szükséges: max. 10 A, 250 V, illetve 1 A, 250 V.
