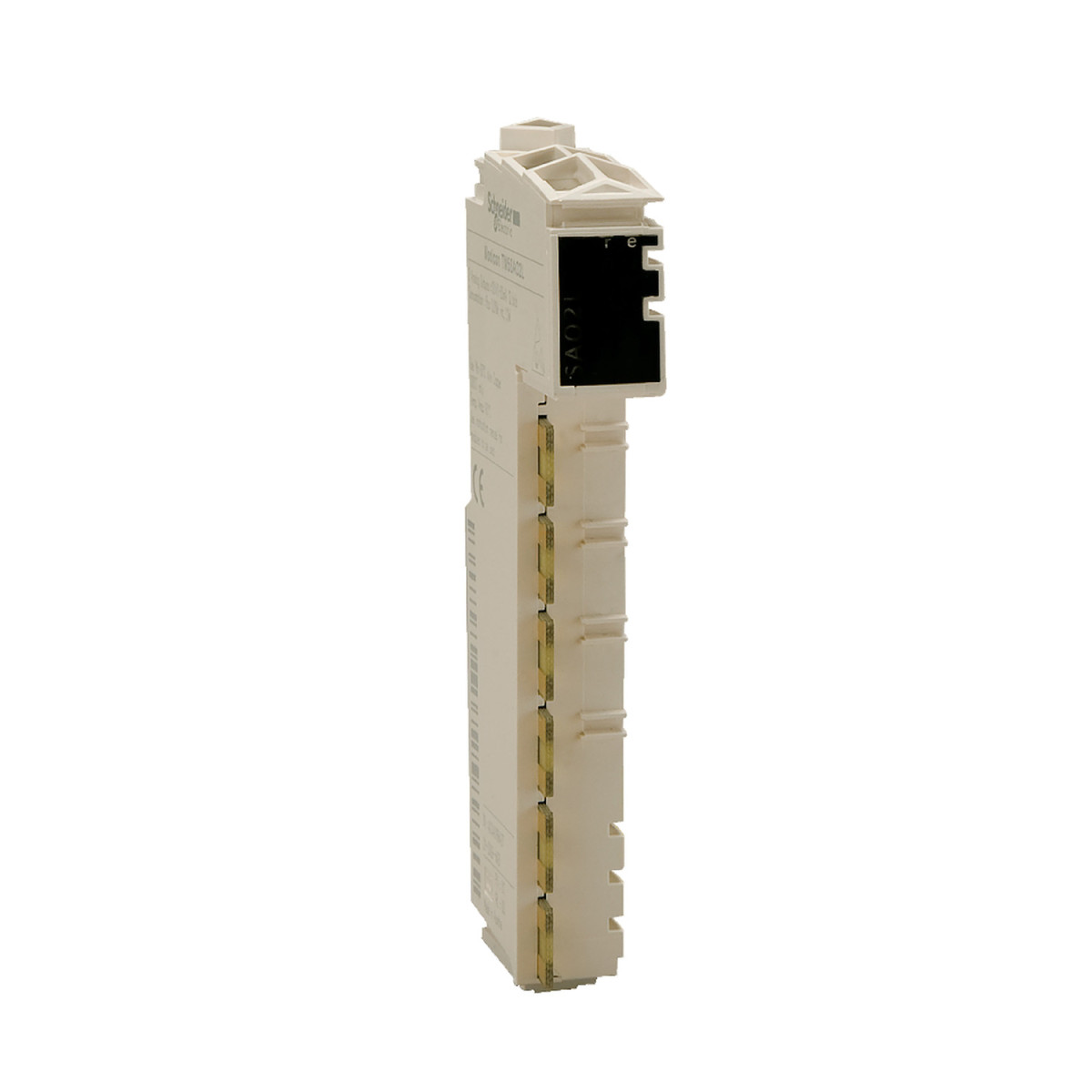

A Schneider Electric Modicon TM5 sorozatú TM5SAO4LK analóg kimeneti modul egy komplett megoldás ipari automatizálási rendszerekhez. Ez a kompozíciós készlet három fő komponensből áll: TM5SAO4L I/O modulból, TM5ACTB12 sorkapocsból és TM5ACBM11 busz alapból, így azonnal beépíthető és használható.
A TM5SAO4LK négy független analóg kimeneti csatornával rendelkezik, amelyek két különböző üzemmódban működhetnek: feszültség módban +/- 10 V tartománnyal (12 bit + előjel felbontással), illetve áram módban 0-20 mA tartománnyal (12 bit felbontással). A kimeneti felbontás rendkívül pontos: feszültség esetén 4,882 mV, míg áram esetén 9,766 µA, ami lehetővé teszi a finomhangolt vezérlést. A modul kiváló pontosságot biztosít, a teljes skála mindössze 0,08%-os hibájával 25 °C-on, és nagyon alacsony, 0,005%-os nemlinearitással rendelkezik mindkét kimeneti típusnál.
A Modicon TM5 modul kompatibilis a Modicon M258 és Modicon LMC058 vezérlőkkel, valamint mozgásvezérlőkkel és logikai vezérlőkkel is. Az eszköz gyors válaszidővel rendelkezik, amely nem haladja meg az 1 ms-ot, a mintavételi időtartam pedig mindössze 300 μs. A minimális kimeneti impedancia 1 Ohm, míg az ohmos terhelési impedancia áram esetén 200-500 Ohm között van. A hőmérsékleti együttható mindkét analóg kimeneti típusnál 0,015%FS/°C, ami stabil működést biztosít változó környezeti feltételek mellett is.
A TM5SAO4LK tápellátása belső forrásból történik, névleges tápfeszültsége 24 V DC, -15...20% tűréssel. Az eszköz fehér színű, és különböző LED-ekkel van felszerelve a működési állapot egyszerű nyomon követéséhez: 1 zöld LED a tápellátás jelzésére, 1 piros LED a tápellátási problémák jelzésére, valamint 4 sárga LED a kimenet állapotának jelzésére.
A modul szigetelési rendszere biztosítja a megbízható működést: bár a csatornák között nincs szigetelés, a csatorna és a busz között 500 Vrms AC szigetelés van. A készülék árnyékolt kábellel használható, ami csökkenti az elektromágneses interferenciát. Áramfogyasztása alacsony, 5 V DC busz esetén 2 mA, 24 V DC bemenet/kimenet esetén 63 mA, maximális teljesítmény-disszipációja pedig mindössze 1,51 W.
A TM5SAO4LK modul IP20 védettségi fokozattal rendelkezik, és megfelel számos nemzetközi szabványnak, köztük a CSA C22.2 No 213, CSA C22.2 No 142, UL 508 és IEC 61131-2 szabványoknak. Az eszköz rendelkezik C-Tick, cULus, GOST-R és CSA tanúsítványokkal is, ami garantálja a minőséget és a biztonságos működést. A modul széles környezeti hőmérsékleti tartományban működik: vízszintes telepítésnél 0-55 °C között derating nélkül, illetve 0-60 °C között derating tényezővel, függőleges telepítésnél pedig 0-50 °C között. A relatív páratartalom 5-95% lehet kondenzáció nélkül, és a modul akár 2000 m-es működési és 3000 m-es tárolási magasságig használható.
Schneider Electric Modicon TM5 - TM5SAO4LK műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék típusa: Analóg kimeneti modul
Analóg kimenetek száma: 4
Analóg kimenet felbontása: 12 bit + előjel, +/- 10 V
12 bit, 0...20 mA
Kiegészítő információk
Eszköz összetétele: TM5ACBM11 busz alap
TM5ACTB12 sorkapocs
TM5SAO4L I/O modul
Kompatibilitás: Modicon M258
Modicon LMC058
Termék kompatibilitása: Mozgásvezérlő
Logikai vezérlő
Analóg kimenet típusa: Áram 0...20 mA
Feszültség +/- 10 V
Mérési felbontás: 4,882 mV, +/- 10 V
9,766 µA, 0...20 mA
Szín: Fehér
Válaszidő: <= 1 ms
Minimális kimeneti impedancia: 1 Ohm
Terhelési impedancia (ohmos): 200...500 Ohm (áram)
Mintavételezési időtartam: 300 µs
Mérési hiba: < 0,08% teljes skála +/- 10 V esetén 25 °C-on
< 0,08% teljes skála 0...20 mA esetén 25 °C-on
Hőmérsékleti együttható: 0,015 %FS/°C, analóg kimenet típusa: áram
0,015 %FS/°C, analóg kimenet típusa: feszültség
Nemlinearitás: < 0,005 %FS, analóg kimenet típusa: áram
< 0,005 %FS, analóg kimenet típusa: feszültség
Kábel típusa: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között
500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség: 24 V DC -15...20 %
Helyi jelzés: 1 zöld LED a tápellátáshoz
1 piros LED a tápellátáshoz
4 sárga LED a kimenet állapotához
Áramfogyasztás: 2 mA 5 V DC busznál
63 mA 24 V DC bemenet/kimenetnél
Maximális teljesítmény disszipáció: 1,51 W
Jelölés: CE
Környezeti feltételek
Szabványok: CSA C22.2 No 213
CSA C22.2 No 142
UL 508
IEC 61131-2
Termék tanúsítványok: C-Tick
cULus
GOST-R
CSA
Üzemi környezeti hőmérséklet: 0...55 °C derating nélkül (vízszintes telepítés)
0...60 °C derating tényezővel (vízszintes telepítés)
0...50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz DIN sínen
3,5 mm 5...8,4 Hz DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV érintkezéskor az EN/IEC 61000-4-2 szerint
8 kV levegőn az EN/IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 1 V/m 2...2,7 GHz az EN/IEC 61000-4-3 szerint
10 V/m 80...2000 MHz az EN/IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV (I/O) az EN/IEC 61000-4-4 szerint
1 kV (árnyékolt kábel) az EN/IEC 61000-4-4 szerint
2 kV (tápvezetékek) az EN/IEC 61000-4-4 szerint
Túlfeszültség-állóság: 0,5 kV differenciál mód az EN/IEC 61000-4-5 szerint
1 kV közös mód az EN/IEC 61000-4-5 szerint
Elektromágneses kompatibilitás: EN/IEC 61000-4-6
Zavarsugárzás/vezetés: CISPR 11
Méretek
Szélesség: 75 mm (2,95 in)
Mélység: 12,5 mm (0,49 in)
Magasság: 99 mm (3,9 in)
