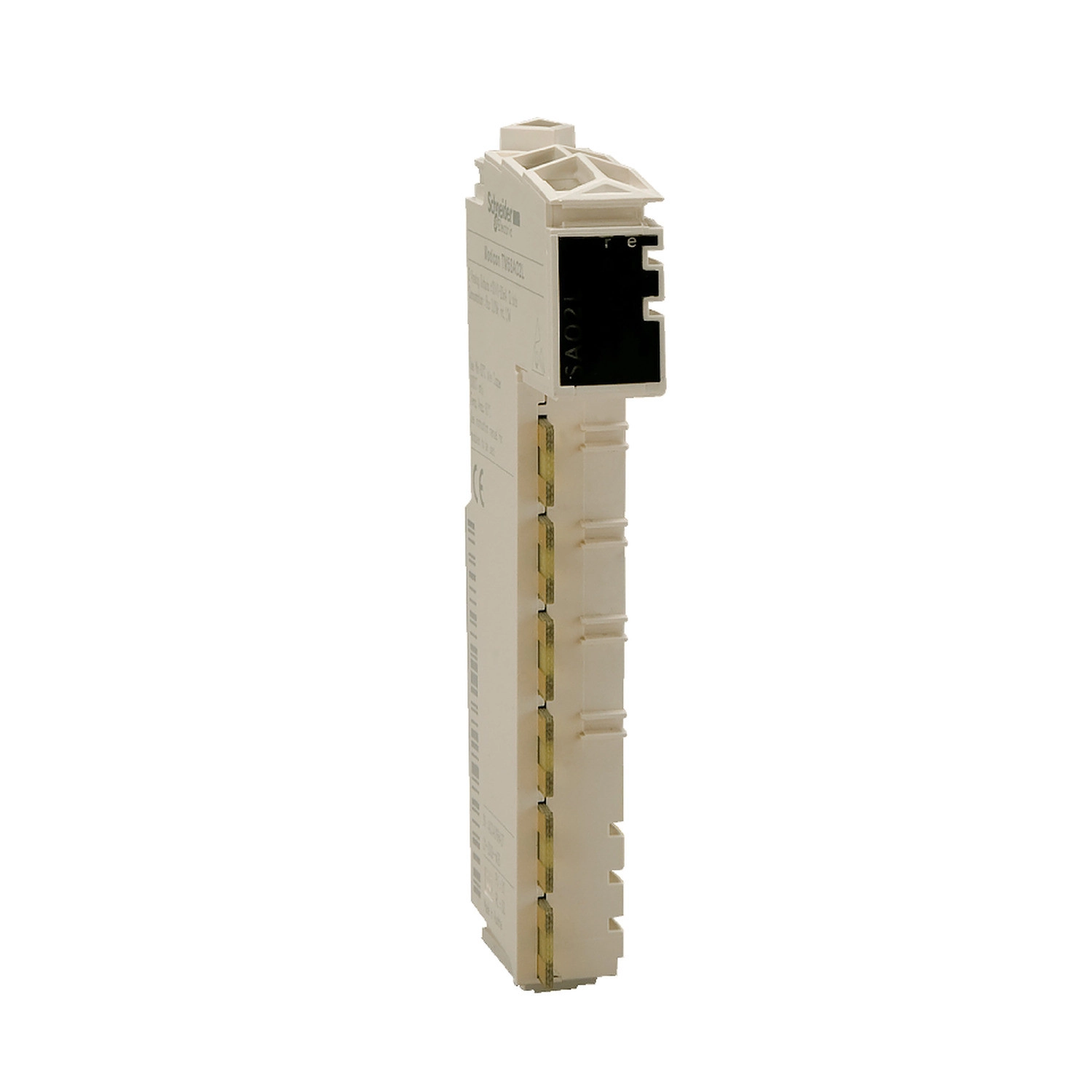

A Schneider Electric TM5SAI6TH egy professzionális analóg bemeneti modul a Modicon TM5 termékkategóriából, amelyet kifejezetten hőelem típusú szenzorok jeleinek pontos feldolgozására terveztek. Ez a kompakt eszköz 6 analóg bemenettel rendelkezik, és különböző típusú hőelemeket támogat: J típusú (-210...1200 °C), K típusú (-270...1372 °C), N típusú (-270...1300 °C) és S típusú (-50...1768 °C) hőelemek csatlakoztathatók hozzá, ami rendkívüli rugalmasságot biztosít ipari hőmérsékletmérési alkalmazásokban.
A TM5SAI6TH modul kiemelkedő, 16 bites felbontással rendelkezik, ami 0,1 °C mérési pontosságot tesz lehetővé. Ez különösen fontos olyan ipari folyamatoknál, ahol a precíz hőmérsékletvezérlés kritikus követelmény. A modul mérési hibája típustól függően rendkívül alacsony: J típusnál ±0,1% a teljes mérési tartományra vonatkoztatva 25 °C-on, K és N típusoknál ±0,11%, míg S típusnál ±0,17%. A hőmérsékleti együttható 0,01 %FS/°C, a nemlinearitás pedig mindössze ±0,001 %FS a teljes skálára vetítve. Az eszköz 1...66,7 ms közötti, szoftveresen konfigurálható bemeneti szűréssel rendelkezik, ami tovább növeli a mérési eredmények megbízhatóságát zajos környezetben is.
A Modicon TM5SAI6TH kompatibilis a Modicon LMC058 és M258 vezérlőkkel, így zökkenőmentesen integrálható a meglévő rendszerekbe, legyen szó akár logikai vezérlőkről vagy mozgásvezérlőkről. A bemenetek között nincs szigetelés, viszont a bemenetek és a busz között 500 Vrms AC szigetelés biztosított, ami megfelelő védelmet nyújt az elektromos zajok ellen. Az eszköz kiemelkedő, 70 dB feletti közös módusú zajelnyomással rendelkezik, ami tovább javítja a mérések pontosságát ipari környezetben. A TM5SAI6TH modul állapotát LED-ek jelzik: 1 zöld LED a tápellátást, 1 piros LED a tápellátási hibát, 6 zöld LED pedig a bemenetek állapotát mutatja, így a rendszerállapot egy pillantással ellenőrizhető.
Az eszköz belső tápellátással rendelkezik, névleges tápfeszültsége 24 V DC (-15...20% tűréssel). Áramfelvétele mindössze 2 mA az 5 V DC buszon és 38 mA a 24 V DC bemenet/kimenet esetén, maximális teljesítményfelvétele pedig csak 0,92 W, ami energiahatékony működést biztosít. Az árnyékolt kábelek használata ajánlott a megfelelő mérési pontosság érdekében. A modul kompakt kialakítású, fehér színű, DIN sínre szerelhető, fizikai méretei: 75 mm (2,95 in.) x 12,5 mm (0,49 in.) x 99 mm (3,9 in.). A Modicon TM5SAI6TH CE jelöléssel rendelkezik, ami biztosítja a vonatkozó európai szabványoknak való megfelelést. Számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 61131-2, CSA C22.2 No 213, UL 508, CSA C22.2 No 142 szabványokat, valamint rendelkezik CSA, GOST-R, cULus és C-Tick tanúsítványokkal.
Schneider Electric Modicon TM5 - TM5SAI6TH - I/O bővítő, analóg bemeneti modul, 6AI, hőelem J-K-S-N, 16 bit műszaki adatok
Alap tulajdonságok
Termékkategória: Modicon TM5
Termék vagy komponens típus: Analóg bemeneti modul
Analóg bemenetek száma: 6
Analóg bemenet típusa: Hőelem - tartományok:
- J típusú hőelem: -210...1200 °C
- N típusú hőelem: -270...1300 °C
- K típusú hőelem: -270...1372 °C
- S típusú hőelem: -50...1768 °C
Analóg bemenet felbontása: 16 bit
Kiegészítő információk
Kompatibilitás: Modicon LMC058, Modicon M258
Termék kompatibilitás: Logikai vezérlők, Mozgásvezérlők
Mérési felbontás: 0,1 °C
Szín: Fehér
Bemeneti szűrés: 1...66,7 ms, szoftveresen konfigurálható
Mérési hiba (25 °C-on):
- J típusú hőelem (-210...1200 °C): +/- 0,1% a teljes skálára
- N típusú hőelem (-270...1300 °C): +/- 0,11% a teljes skálára
- K típusú hőelem (-270...1372 °C): +/- 0,11% a teljes skálára
- S típusú hőelem (-50...1768 °C): +/- 0,17% a teljes skálára
Hőmérsékleti együttható: 0,01 %FS/°C, analóg bemenet típus: hőelem
Nemlinearitás: +/- 0,001 %FS, analóg bemenet típus: hőelem
Kábel típus: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség [Us]: 24 V DC -15...20%
Közös módusú zajelnyomás: > 70 dB
Jelzések
Helyi jelzés: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 6 zöld LED a bemenetek állapotához
Elektromos jellemzők
Áramfelvétel: 2 mA 5 V DC busznál, 38 mA 24 V DC bemenet/kimenet esetén
Maximális teljesítményfelvétel: 0,92 W
Fizikai jellemzők és előírások
Jelölés: CE
Méretek: 75 mm x 12,5 mm x 99 mm
Működési hőmérséklet:
- 0...55 °C teljesítménycsökkenés nélkül (vízszintes telepítés)
- 0...60 °C teljesítménycsökkentési tényezővel (vízszintes telepítés)
- 0...50 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% lecsapódás nélkül
IP védettség: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Szabványok és tanúsítványok
Szabványok: IEC 61131-2, CSA C22.2 No 213, UL 508, CSA C22.2 No 142
Terméktanúsítványok: CSA, GOST-R, cULus, C-Tick
