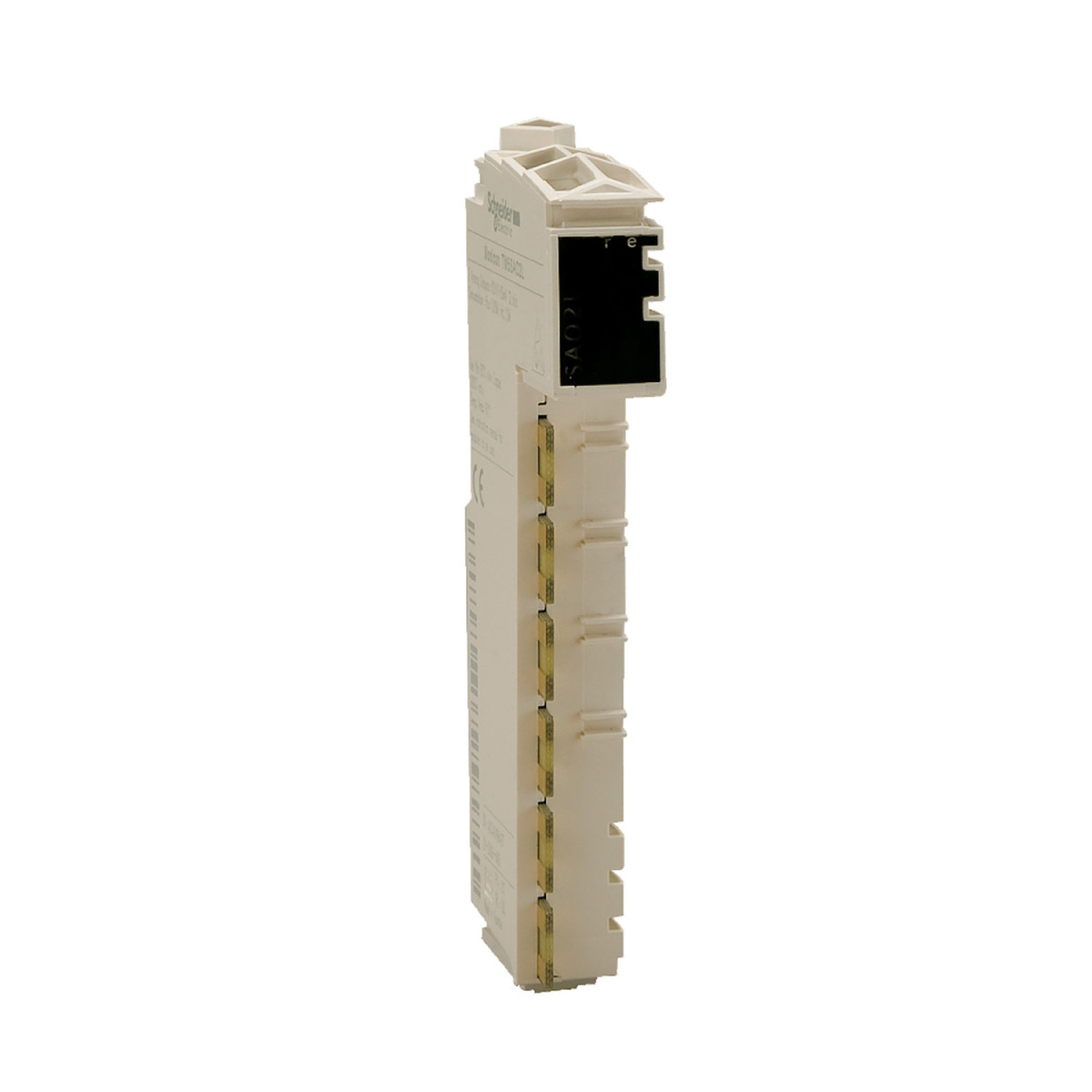

A Schneider Electric Modicon TM5 sorozathoz tartozó TM5SAI4PH egy nagy pontosságú, 16 bites analóg bemeneti modul, amely kifejezetten PT100 és PT1000 hőmérséklet érzékelők kezelésére lett kifejlesztve. Ez a kompakt modul ideális megoldást kínál ipari hőmérsékletmérési feladatokra, ahol a megbízhatóság és a precizitás elengedhetetlen. A TM5SAI4PH négy analóg bemeneti csatornával rendelkezik, amelyek -200 és 850 °C közötti hőmérséklet tartományban működnek, és kiváló, 0,1 °C felbontást biztosítanak.
A modul kimagasló pontosságot kínál, a teljes mérési skálán kevesebb mint 0,037%-os mérési hibával (25 °C-on), amit kiegészít az alacsony, 0,004 %FS/°C hőmérsékleti együttható és a mindössze 0,001 %FS nemlinearitás. Ez a precizitás teszi különösen alkalmassá olyan alkalmazásokhoz, ahol a pontos hőmérsékletmérés kritikus fontosságú. A TM5SAI4PH kompatibilis a Modicon LMC058 és M258 vezérlőkkel, így könnyedén integrálható meglévő Modicon rendszerekbe, mind logikai vezérlőkkel, mind mozgásvezérlőkkel együttműködve.
A modul működési jellemzői között szerepel a 24 V DC tápfeszültség (-15...20% tűréssel), ami ipari környezetben nagy rugalmasságot biztosít. A fejlett zajszűrési képességet a 95 dB-nél nagyobb közös módusú elnyomás biztosítja. A modul állapotát egyértelmű vizuális visszajelzések mutatják: 1 zöld LED a tápellátás, 1 piros LED szintén a tápellátás, valamint 4 zöld LED a bemeneti állapot jelzésére. A modul áramfelvétele mindössze 2 mA az 5 V DC buszon és 46 mA a 24 V DC bemeneti/kimeneti oldalon, a maximális teljesítményfelvétel pedig csupán 1,11 W, ami energiahatékony működést tesz lehetővé. A TM5SAI4PH többféle bekötési lehetőséget támogat: 2 vezetékes, 3 vezetékes és 4 vezetékes érzékelő csatlakozást, így rugalmasan alkalmazkodik a különböző telepítési követelményekhez.
A Schneider Electric TM5SAI4PH modul IP20-as védettségi fokozattal rendelkezik az IEC 61131-2 szabvány szerint, és széles működési hőmérséklet-tartományban használható: 0-55 °C között vízszintes telepítés esetén derating nélkül, 0-60 °C között vízszintes telepítés esetén derating faktorral, illetve 0-50 °C között függőleges telepítés esetén. A modul rendelkezik a szükséges tanúsítványokkal (UL 508, CSA C22.2 No 213, IEC 61131-2, CSA C22.2 No 142), továbbá CE, GOST-R, CSA, C-Tick és cULus jelöléssel is ellátták. Méreteit tekintve kompakt kialakítású: 75 mm × 12,5 mm × 99 mm, ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe vagy gépekbe. A modulhoz árnyékolt kábel használata szükséges a megbízható működés és a megfelelő elektromágneses kompatibilitás biztosítása érdekében.
Schneider Electric Modicon TM5 - TM5SAI4PH - I/O bővítő, analóg bemeneti modul, 4AI, PT100 / Pt1000, 16 bit műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék típus: Analóg bemeneti modul
Analóg bemenetek száma: 4
Analóg bemenet típusa: Pt 100/Pt 1000 hőmérséklet érzékelő - 200...850 °C
Analóg bemenet felbontása: 16 bit
Kiegészítő jellemzők
Kompatibilis termékcsaládok: Modicon LMC058, Modicon M258
Termék kompatibilitás: Logikai vezérlő, Mozgásvezérlő
Mérési felbontás: 0,1 °C
Színe: Fehér
Mérési hiba: < 0,037 % a teljes skálán - 200...850 °C Pt 100/Pt 1000 esetén 25 °C-on
Hőmérsékleti együttható: 0,004 %FS/°C, analóg bemenet típusa: hőmérséklet érzékelő
Nemlinearitás: 0,001 %FS, analóg bemenet típusa: hőmérséklet érzékelő
Kábel típusa: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség: 24 V DC -15...20 %
Közös módusú elnyomás: > 95 dB
Helyi jelzések: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 4 zöld LED a bemenet állapotához
Áramfelvétel: 2 mA 5 V DC buszon, 46 mA 24 V DC bemenet/kimenet
Maximális teljesítményfelvétel: 1,11 W
Jelölés: CE
Környezeti feltételek
Szabványok: UL 508, CSA C22.2 No 213, IEC 61131-2, CSA C22.2 No 142
Termék tanúsítványok: GOST-R, CSA, C-Tick, cULus
Üzemi környezeti hőmérséklet: 0…55 °C derating nélkül (vízszintes telepítés), 0…60 °C derating faktorral (vízszintes telepítés), 0…50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Vibrációállóság: 1 gn 8,4…150 Hz-en DIN sínen, 3,5 mm 5…8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses megfelelőség
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezésnél az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezők elleni védelem: 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziens zavarimpulzus elleni védelem: 1 kV (I/O) az IEC 61000-4-4 szerint, 1 kV (árnyékolt kábel) az IEC 61000-4-4 szerint, 2 kV (tápvezetékek) az IEC 61000-4-4 szerint
Túlfeszültség elleni védelem: 0,5 kV differenciális mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
Elektromágneses kompatibilitás: EN/IEC 61000-4-6
Zavarsugárzás/vezetett zavarok: CISPR 11
Méretek és csatlakozás
Méretek: 75 mm × 12,5 mm × 99 mm
Szerelés: DIN sínre
Vezeték méret a leszerelhető rugós sorkapcsokhoz: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG), 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
