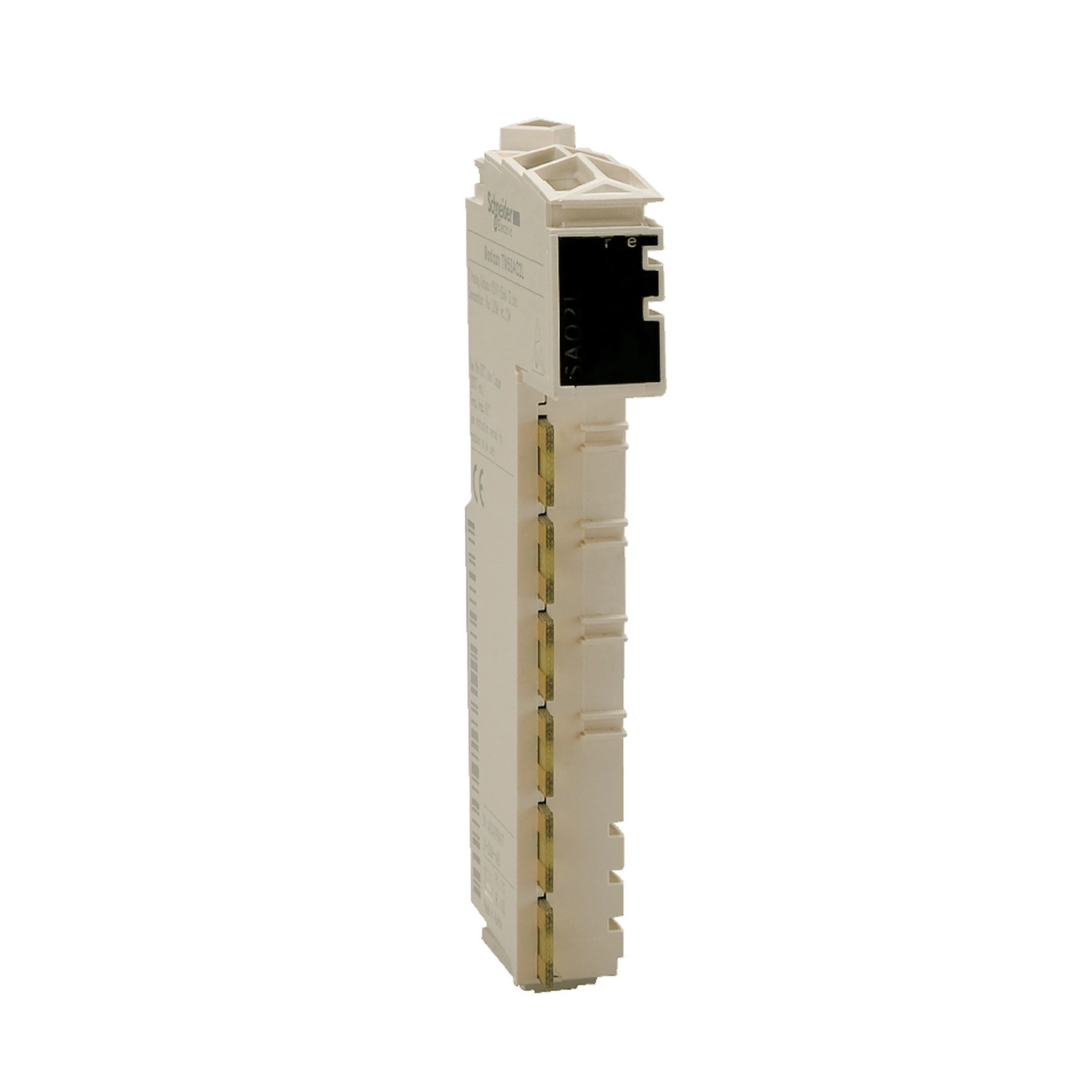

A Schneider Electric Modicon TM5 termékcsaládba tartozó TM5SAI2TH analóg bemeneti modul kifejezetten hőmérsékletmérésre lett kifejlesztve, precíz ipari automatizálási alkalmazásokhoz. Ez a modul 2 analóg bemenettel rendelkezik, amelyek képesek J, K, N és S típusú hőelemek jeleit fogadni, így rendkívül sokoldalúan használható különböző hőmérsékletmérési feladatokhoz.
A TM5SAI2TH modul 16 bites felbontással dolgozik, ami kiemelkedően pontos mérést tesz lehetővé az ipari környezetben. A rendkívül alacsony, mindössze +/- 0,001 %FS nemlinearitás biztosítja, hogy a hőmérsékletmérés minden körülmények között megbízható legyen. A modul 1-66,7 ms közötti, szoftveresen konfigurálható bemeneti szűréssel rendelkezik, ami lehetővé teszi a különböző alkalmazási környezetekhez való optimális beállítást. A több mint 70 dB-es közös módusú elnyomás (common mode rejection) tovább növeli a mérés megbízhatóságát zajos ipari környezetben is.
A TM5SAI2TH teljes mértékben kompatibilis a Modicon M258 és Modicon LMC058 logikai vezérlőkkel és mozgásvezérlőkkel, így zökkenőmentesen integrálható a már meglévő Schneider Electric automatizálási rendszerekbe. A modul állapotát több LED is jelzi: egy zöld LED a tápellátást, egy piros LED a tápellátási hibát, valamint két további zöld LED a bemenetek állapotát mutatja, így a működés folyamatosan nyomon követhető. A terméket árnyékolt kábellel kell bekötni a megfelelő zajvédelem érdekében.
A TM5SAI2TH széles működési hőmérséklet-tartománnyal rendelkezik: vízszintes telepítésnél 0-55°C között teljesítménycsökkenés nélkül, illetve 0-60°C között teljesítménycsökkentő tényezővel használható, míg függőleges telepítésnél a működési tartomány 0-50°C. A modul 15 gn, 11 ms-os ütésállósággal rendelkezik, ami ipari környezetben is megfelelő robusztusságot biztosít. A szerelés szabványos DIN sínre történik, a telepítéshez és a bekötéshez részletes méretrajzok és bekötési diagramok állnak rendelkezésre, amelyek segítenek a megfelelő távolságok betartásában és a helyes kábelezésben. A modul támogatja a különböző vezetékméreteket (0,08-2,5 mm² vagy 28-14 AWG) a rugós sorkapcsokhoz.
Schneider Electric Modicon TM5 - TM5SAI2TH - I/O bővítő, analóg bemeneti modul, 2AI, hőelem J-K-S-N, 16 bit műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Analóg bemeneti modul
Termék kompatibilitás: Logic controller, Motion controller
Kompatibilitás: Modicon M258, Modicon LMC058
Analóg bemenetek száma: 2
Kiegészítő információk
Analóg bemenet felbontása: 16 bit
Bemeneti szűrés: 1...66.7 ms szoftveresen konfigurálható
Kábel típusa: Árnyékolt kábel
Nemlinearitás: +/- 0.001 %FS, analóg bemenet típusa: hőelem
Közös módusú elnyomás: > 70 dB
Helyi jelzések: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 2 zöld LED a bemeneti állapothoz
Nettó tömeg: 0.025 kg
Környezet
Jelölés: CE
Környezeti hőmérséklet működés közben: 0…55 °C teljesítménycsökkenés nélkül (vízszintes telepítés), 0…60 °C teljesítménycsökkentő tényezővel (vízszintes telepítés), 0…50 °C (függőleges telepítés)
Ütésállóság: 15 gn 11 ms-ig
Méretek és bekötés
A modul DIN sínre szerelhető, méretei: 75 mm (2.95 in.) × 12.5 mm (0.49 in.) × 99 mm (3.9 in.)
A bekötéshez rugós sorkapcsok használhatók, az alábbi vezetékméretekkel:
- 0.08...2.5 mm² (28...14 AWG)
- 0.25...2.5 mm² (24...14 AWG)
- 0.25...1.5 mm² (24...16 AWG)
- 2 x 0.25...2 x 0.75 mm² (2 x 24...2 x 18 AWG)
