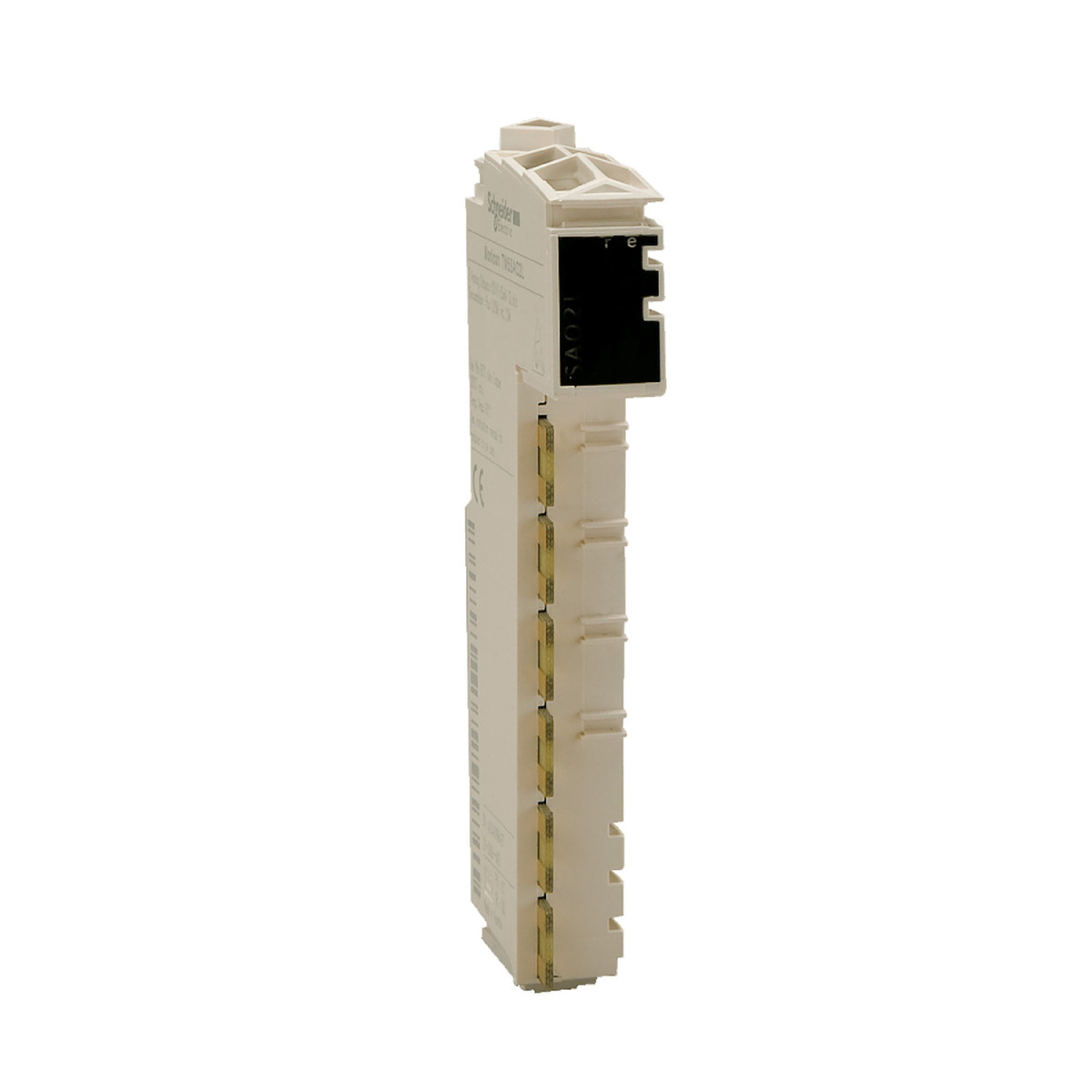

A Schneider Electric Modicon TM5 TM5SAI2PH analóg bemeneti modul egy sokoldalú és rendkívül pontos eszköz, amely hőmérsékletmérésre optimalizált ipari automatizálási környezetekben. Ez a kompakt, 16 bites felbontású modul két független bemeneti csatornával rendelkezik, amelyek kifejezetten Pt100 és Pt1000 típusú hőmérséklet-érzékelőkhöz lettek kialakítva. A TM5SAI2PH modul a teljes Modicon TM5 rendszercsalád kompatibilis eleme, amely illeszkedik mind a Modicon M258, mind a Modicon LMC058 vezérlőkhöz, így logikai vezérlőkkel és mozgásvezérlőkkel egyaránt használható.
A TM5SAI2PH kiemelkedő mérési pontosságot kínál, 0,1°C-os felbontással és mindössze 0,037%-os teljes skálára vonatkoztatott mérési hibával a -200 és +850 °C közötti működési tartományban, 25 °C környezeti hőmérsékleten. A modul rendkívül alacsony, 0,004%FS/°C hőmérsékleti együtthatóval és 0,00015%FS nemlinearitással rendelkezik, ami biztosítja a megbízható méréseket még változó környezeti feltételek mellett is. A bemeneti csatornákat 500 Vrms AC szigetelés védi a busz felé, ugyanakkor a csatornák között nincs szigetelés, amit figyelembe kell venni a rendszertervezés során.
Műszaki szempontból a TM5SAI2PH modul belső tápellátással működik, 24 V DC névleges tápfeszültséggel, -15% és +20% közötti toleranciával. A modul áramfelvétele 2 mA az 5 V DC buszon és 46 mA a 24 V DC bemenet/kimenet oldalon, maximális teljesítménydisszipációja pedig 1,11 W. A fehér színű készülékház IP20-as védelmi szinttel rendelkezik az IEC 61131-2 szabvány szerint. A modul működését jól látható állapotjelző LED-ek teszik könnyebbé: egy zöld és egy piros LED jelzi a tápellátás állapotát, míg két zöld LED mutatja a bemenetek státuszát. A modul árnyékolt kábelezést igényel az optimális jelátvitel érdekében, és a hőmérsékleti szenzorokhoz 2, 3 vagy 4 vezetékes bekötést is támogat a részletes kapcsolási rajzok szerint.
A TM5SAI2PH modul széles környezeti működési tartománnyal rendelkezik: horizontális telepítés esetén 0-55 °C közötti hőmérsékleten üzemeltethető leértékelés nélkül, míg 55-60 °C között leértékelési tényezővel. Vertikális telepítésnél a működési tartomány 0-50 °C közötti. A modul tárolási hőmérsékleti tartománya -25 és +70 °C közötti, relatív páratartalom 5-95% nem kondenzálódó. Az ipari környezet kihívásaira felkészítve a modul ellenáll a 15g/11ms ütésnek, valamint a vibrációs terhelésnek (1g 8,4-150 Hz között, 3,5 mm 5-8,4 Hz között DIN sínen). Elektromágneses kompatibilitás szempontjából megfelel az EN/IEC 61000-4-6 szabványnak, és számos elektromágneses védelmi képességgel rendelkezik, beleértve az elektrosztatikus kisülés (ESD) elleni 4kV érintkezési és 8kV légi védelmet, valamint az elektromágneses mezőkkel szembeni ellenállást 10V/m 80-2000 MHz és 1V/m 2-2,7 GHz tartományban.
Schneider Electric Modicon TM5 - TM5SAI2PH - I/O bővítő, analóg bemeneti modul, 2AI, PT100 / Pt1000, 16 bit műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Analóg bemeneti modul
Analóg bemenetek száma: 2
Analóg bemenet típusa: Pt 100/Pt 1000 hőmérsékletérzékelő -200...850 °C
Analóg bemenet felbontása: 16 bit
Kompatibilitás
Kompatibilitási tartomány: Modicon M258, Modicon LMC058
Termék kompatibilitás: Logikai vezérlő, Mozgásvezérlő
Teljesítményjellemzők
Mérési felbontás: 0,1 °C
Mérési hiba: < 0,037% teljes skálára vonatkoztatva -200...850 °C Pt 100/Pt 1000 25 °C-on
Hőmérsékleti együttható: 0,004 %FS/°C, analóg bemenet típusa: hőmérsékletérzékelő
Nemlinearitás: 0,00015 %FS, analóg bemenet típusa: hőmérsékletérzékelő
Közös módusú elnyomás: > 95 dB
Elektromos jellemzők
Kábel típusa: Árnyékolt kábel
Szigetelés: 500 Vrms AC szigetelés a csatorna és a busz között, Nincs szigetelés a csatornák között
Tápellátás: Belső
Névleges tápfeszültség: 24 V DC -15...20 %
Áramfelvétel: 2 mA 5 V DC buszon, 46 mA 24 V DC bemenet/kimenet
Maximális teljesítménydisszipáció: 1,11 W
Fizikai jellemzők
Szín: Fehér
Jelölés: CE
Helyi jelzés: 1 zöld LED tápellátás jelzésére, 1 piros LED tápellátás jelzésére, 2 zöld LED bemenet állapot jelzésére
Környezeti feltételek
Szabványok: UL 508, CSA C22.2 No 142, IEC 61131-2, CSA C22.2 No 213
Terméktanúsítványok: cULus, CSA, GOST-R, C-Tick
Környezeti működési hőmérséklet: 0…55 °C leértékelés nélkül (horizontális telepítés), 0…60 °C leértékelési tényezővel (horizontális telepítés), 0…50 °C (vertikális telepítés)
Tárolási hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettség: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Mechanikai ellenállóképesség
Rezgésállóság: 1 gn 8,4…150 Hz DIN sínen, 3,5 mm 5…8,4 Hz DIN sínen
Ütésállóság: 15 gn 11 ms időtartamig
Elektromágneses védelem
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezési az IEC 61000-4-2 szerint, 8 kV légi az IEC 61000-4-2 szerint
Elektromágneses mezők elleni védelem: 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziensek elleni védelem: 1 kV (I/O) az IEC 61000-4-4 szerint, 1 kV (árnyékolt kábel) az IEC 61000-4-4 szerint, 2 kV (tápvezetékek) az IEC 61000-4-4 szerint
Túlfeszültség védelem: 0,5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
Elektromágneses kompatibilitás: EN/IEC 61000-4-6
Zavarsugárzás/vezetés: CISPR 11
Méretek és szerelés
Méretek: 75 mm x 99 mm x 12,5 mm
Szerelés: DIN sínre
