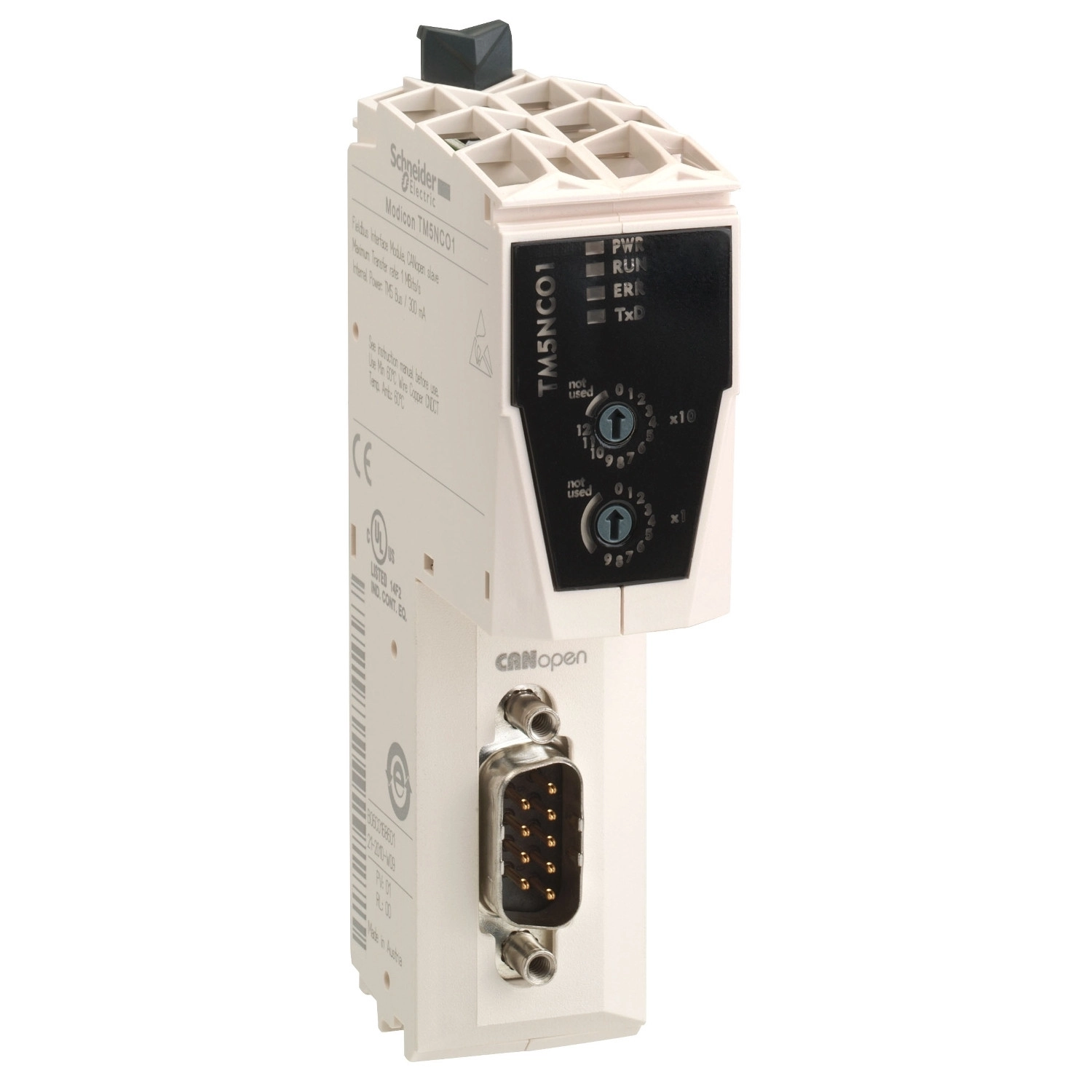

A Schneider Electric Modicon TM5 sorozatba tartozó TM5NCO1K egy komplett CANopen kommunikációs modul, amely egy praktikus kombinációban tartalmazza az I/O modult (TM5NCO1), a sorkapocs blokkot (TM5ACTB12PS), az alaplapot (TM5ACBN1) és a tápegységet (TM5SPS3). Ez a hatékony interfész modul ideális választás az ipari automatizálási rendszerek közötti gyors és megbízható adatátvitel biztosítására.
A TM5NCO1K modul teljes mértékben kompatibilis a Modicon LMC058 és Modicon M258 vezérlőkkel, így tökéletesen illeszkedik a meglévő Schneider Electric rendszerekbe. A modul támogatja mind a logikai vezérlők, mind a mozgásvezérlők csatlakoztatását a CANopen hálózathoz, ami rendkívül rugalmas alkalmazási lehetőségeket biztosít különböző ipari környezetekben. A kommunikációs státuszról négy LED gondoskodik a gyors diagnosztika érdekében: egy zöld/piros LED a tápellátás jelzésére (PWR), egy zöld/piros LED a CAN státuszhoz (RUN), egy piros LED a CAN hibaállapot jelzésére (ERROR), valamint egy sárga LED a TM5 buszon történő vezérlő kommunikáció állapotának megjelenítésére (TxD).
A modul fizikai kialakítása átgondolt és kompakt, mindössze 0,12 kg nettó tömegű. A precíz műszaki kivitelezésnek köszönhetően széles működési hőmérséklet-tartományban használható: függőleges telepítés esetén -10...50°C között, vízszintes telepítés esetén pedig -10...55°C között teljesítménycsökkenés nélkül. Extrém körülmények között, vízszintes telepítésnél a modul akár -10...60°C közötti hőmérséklet-tartományban is működőképes, ilyenkor azonban teljesítmény-derating faktort kell alkalmazni. A modulok ellenállnak a 15 gn nagyságú, 11 ms időtartamú ütésnek, ami bizonyítja robosztus kivitelüket. A terméket CE jelöléssel látták el, ami garantálja az európai szabványoknak való megfelelést.
A TM5NCO1K modulon található praktikus funkcionális elemek közé tartozik a rögzítőcsipesz, a státusz LED-ek, a CANopen cím és bitráta beállítására szolgáló forgókapcsolók, valamint a CANopen busz csatlakozója (SUB-D 9). A termék DIN sínre szerelhető, a dokumentációban részletezett méretrajzok és szerelési távolsági előírások pontos betartásával. A modul pontos méretei: 75 mm × 37,5 mm × 99 mm. A vezetékezéshez a gyártó különböző méretű vezetékek használatát javasolja a leválasztható rugós sorkapcsoknál: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG) vagy 2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG) keresztmetszetű vezetékek használhatók a különböző csatlakozástípusokhoz.
Schneider Electric Modicon TM5 - TM5NCO1K - I/O bővítő, komplett CANopen interfész műszaki adatok
Fő tulajdonságok
Termékcsalád: Modicon TM5
Termék típusa: CANopen kommunikációs modul
Kompatibilitás: Logic controller, Motion controller
Kompatibilis sorozatok: Modicon LMC058, Modicon M258
Jelzések és kommunikáció
Helyi jelzések: 1 LED zöld/piros a tápellátás jelzésére (PWR)
1 LED zöld/piros a CAN státuszhoz (RUN)
1 LED piros a CAN hibaállapot jelzésére (ERROR)
1 LED sárga a vezérlő kommunikáció állapotához a TM5 buszon (TxD)
Fizikai jellemzők
Nettó tömeg: 0,12 kg
Környezeti feltételek
Jelölés: CE
Működési környezeti hőmérséklet: -10...50°C (függőleges telepítés)
-10...55°C teljesítménycsökkenés nélkül (vízszintes telepítés)
-10...60°C teljesítmény-derating faktorral (vízszintes telepítés)
Ütésállóság: 15 gn 11 ms időtartamra
Kialakítás és méretek
Jellemzők: Rögzítőcsipesz
Státusz LED-ek
CANopen cím és bitráta beállító forgókapcsolók
CANopen busz csatlakozó (SUB-D 9)
Méretek: 75 mm × 37,5 mm × 99 mm
Szerelés
Szerelési mód: DIN sínre szerelhető
Vezetékezés: Különböző méretű vezetékek használhatók a leválasztható rugós sorkapcsoknál:
0,08...2,5 mm² (28...14 AWG)
0,25...2,5 mm² (24...14 AWG)
0,25...1,5 mm² (24...16 AWG)
2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG)
