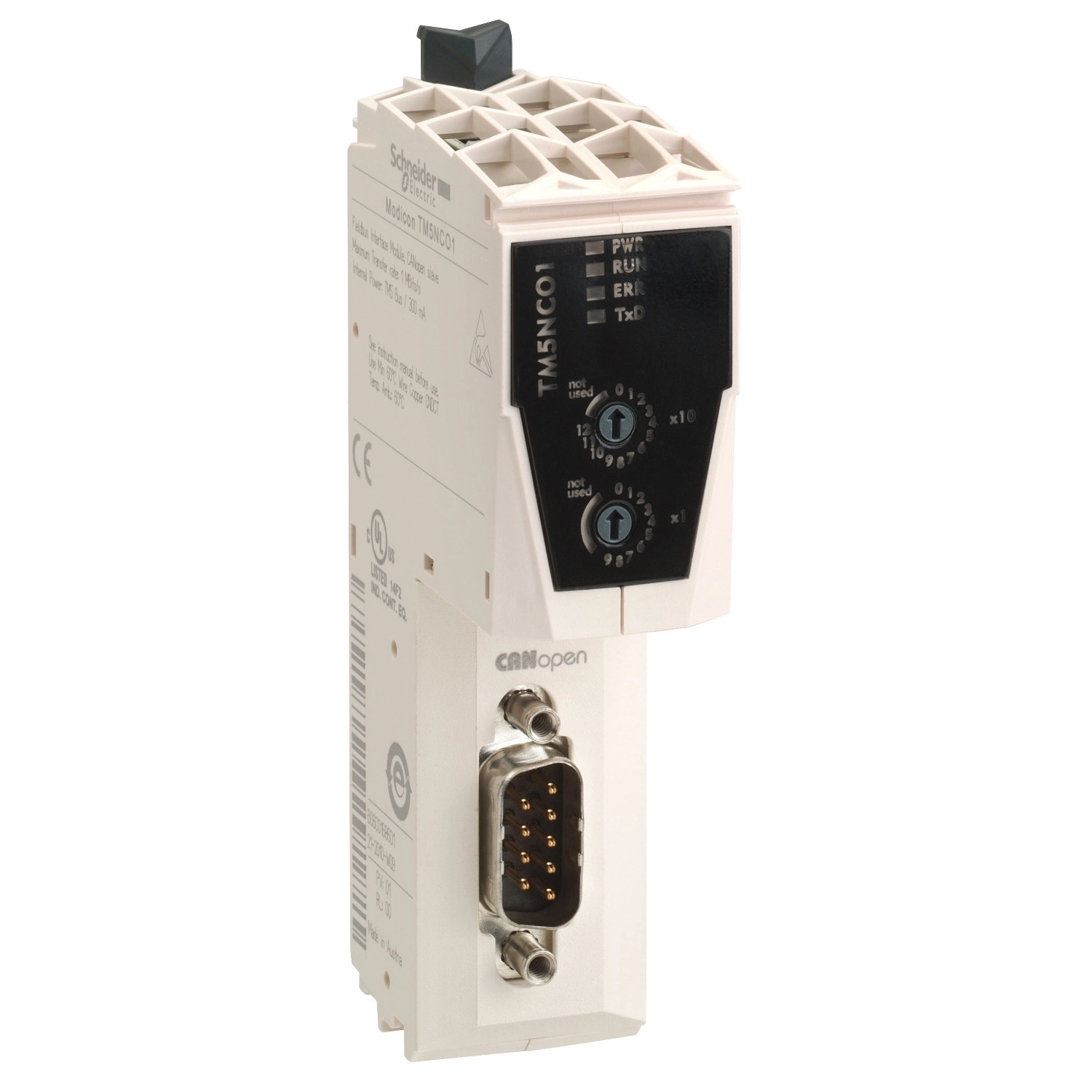

A Schneider Electric Modicon TM5 termékcsaládjához tartozó TM5NCO1 CANopen kommunikációs modul kiváló megoldást kínál ipari automatizálási rendszerek kialakításához. Ez a kompakt kivitelű FieldBus interfész modul lehetővé teszi a CANopen hálózati kommunikációt a Modicon vezérlők és a hálózatra csatlakoztatott eszközök között, így biztosítva a rendszer elemei közötti zavartalan adatátvitelt.
A TM5NCO1 modul kompatibilis a Modicon LMC058, Modicon LMC078 és Modicon M258 logikai és mozgásvezérlőkkel, ami nagyfokú rugalmasságot biztosít a rendszertervezés során. A modult jól látható állapotjelző LED-ekkel szerelték fel, amelyek megkönnyítik a hibakeresést és a diagnosztikát. Ezek között megtalálható egy zöld/piros LED a tápellátás jelzésére (PWR), egy zöld/piros LED a CAN állapot jelzésére (RUN), egy piros LED a CAN hibák megjelenítésére (ERROR), valamint egy sárga LED a TM5 buszon történő kommunikáció jelzésére (TxD). Ezek az indikátorok azonnali visszajelzést adnak a modul és a hálózat működési állapotáról.
A TM5NCO1 rendelkezik CANopen cím és bitrátabeállító forgókapcsolókkal, valamint standard SUB-D 9 csatlakozóval a CANopen busz számára. A modul méretei kompaktnak mondhatók, szélessége 75 mm (2,95 hüvelyk), mélysége 37,5 mm (1,48 hüvelyk), magassága 99 mm (3,9 hüvelyk). A kis helyigény ellenére robusztus kialakítású, amit a 15 gn, 11 ms időtartamú ütésállóság is bizonyít. Az eszköz nettó tömege mindössze 0,05 kg, így könnyen integrálható bármilyen automatizálási rendszerbe.
A TM5NCO1 CANopen kommunikációs modul széleskörű környezeti paraméterek mellett is megbízhatóan működik. Az üzemi hőmérséklet-tartomány vízszintes telepítés esetén -10...55 °C értesüléscsökkenés nélkül, míg -10...60 °C derating faktorral. Függőleges telepítés esetén a működési hőmérsékleti tartomány -10...50 °C. A modul CE jelöléssel rendelkezik, ami garantálja, hogy megfelel az európai szabványoknak és előírásoknak. A DIN-sínre történő szerelés egyszerű és gyors telepítést tesz lehetővé, miközben a TM5 rendszer vezetékezési ajánlásainak betartásával biztosítható a stabil és megbízható működés. A TM5NCO1 modullal kialakított CANopen hálózat ideális megoldást kínál a komplex automatizálási feladatok megvalósításához, ahol fontos a gyors és megbízható kommunikáció az irányítórendszer különböző elemei között.
Schneider Electric Modicon TM5 - TM5NCO1 - I/O bővítő, kommunikációs modul, CANopen interfész műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM5
Termék típusa: CANopen kommunikációs modul
Kompatibilitás: Motion controller, Logic controller
Kompatibilis sorozatok: Modicon LMC058, Modicon LMC078, Modicon M258
Állapotjelző LED-ek
1 LED zöld/piros a tápellátás jelzésére (PWR)
1 LED zöld/piros a CAN állapot jelzésére (RUN)
1 LED piros a CAN állapot jelzésére (ERROR)
1 LED sárga a vezérlő kommunikációs állapot jelzésére a TM5 buszon (TxD)
Fizikai jellemzők
Nettó tömeg: 0,05 kg
Működési környezet
Jelölések: CE
Környezeti levegő hőmérséklet működés közben:
-10...55 °C értesüléscsökkenés nélkül (vízszintes telepítés)
-10...60 °C derating faktorral (vízszintes telepítés)
-10...50 °C (függőleges telepítés)
Ütésállóság: 15 gn 11 ms időtartamra
Beépítés és csatlakozás
Prezentáció:
Rögzítőkapocs
Állapotjelző LED-ek
CANopen cím és bitráta beállító forgókapcsolók
CANopen busz csatlakozó (SUB-D 9)
Méretek
75 mm szélesség (2,95 hüvelyk)
37,5 mm mélység (1,48 hüvelyk)
99 mm magasság (3,9 hüvelyk)
Telepítés
Szerelés: DIN sínre
Vezetékezési ajánlások: Eltávolítható rugós sorkapcsokhoz használható vezetékméretek:
0,08...2,5 mm² (28...14 AWG)
0,25...2,5 mm² (24...14 AWG)
0,25...1,5 mm² (24...16 AWG)
2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG)
