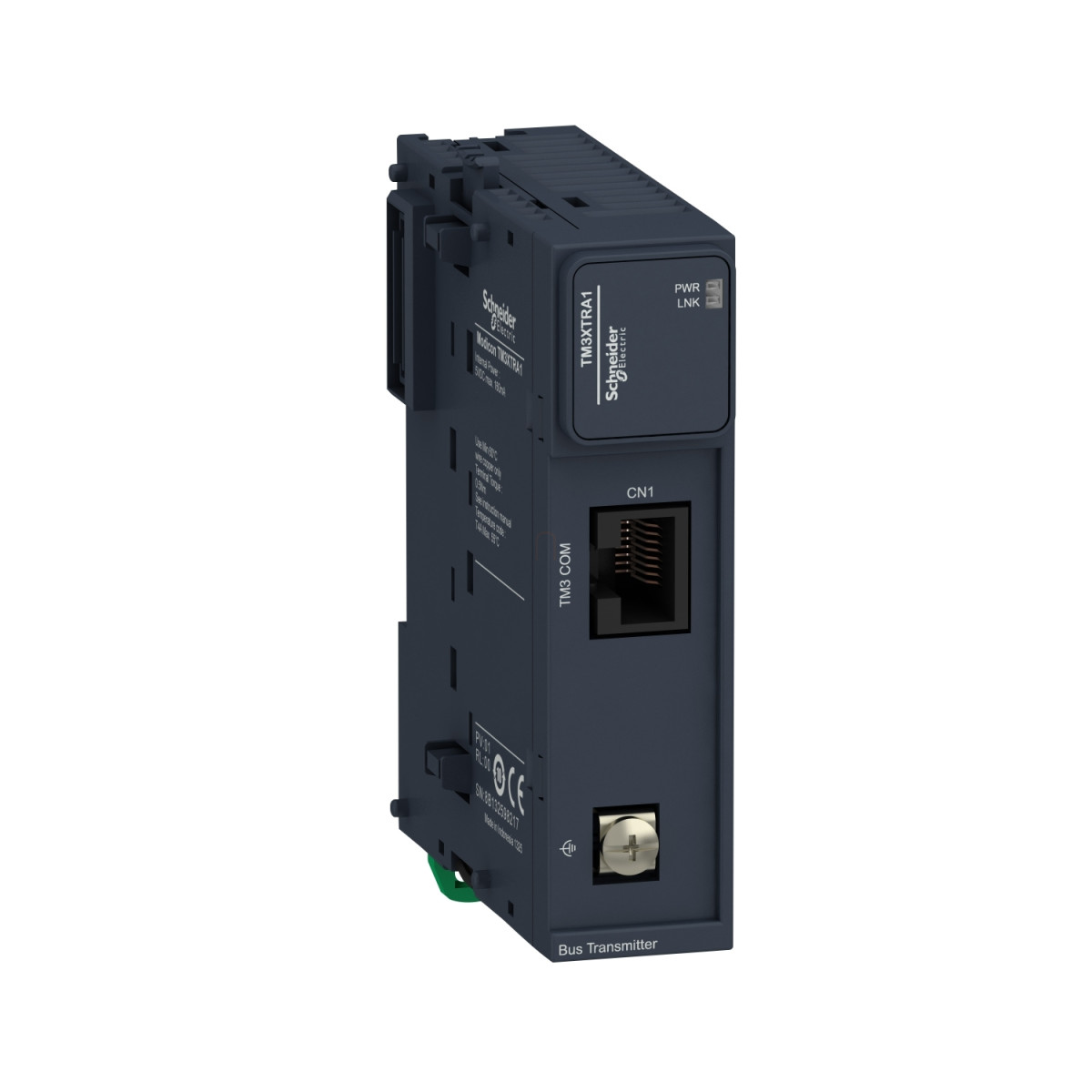

A Schneider Electric Modicon TM3 sorozatú TM3XTRA1 távoli adó modul egy kiemelkedő teljesítményű ipari automatizálási komponens, amely optimális megoldást kínál a vezérlőrendszerek kiterjesztésére. Ez a kompakt kialakítású eszköz lehetővé teszi a Modicon M221, M241, M251 és M262 PLC sorozatokkal való problémamentes integrációt, biztosítva a rendszerkomponensek közötti zavartalan kommunikációt.
A TM3XTRA1 modul a buszfogadó modullal (receiver) együtt működik, 0,5-5 mm-es távolságban, 2 RJ45 vezetővel ellátott bővítőkábelen keresztül. A modul működési állapotát két zöld LED jelzi - az egyik a tápellátást, a másik a kapcsolat állapotát mutatja. A csatlakoztatás rendkívül egyszerű: az RJ45 csatlakozó a buszfogadó csatlakoztatására szolgál, míg a csavaros csatlakozóterminál a funkcionális földeléshez biztosít kapcsolódási pontot.
A TM3XTRA1 kialakítása maximális kompatibilitást és rugalmasságot biztosít. A modul telepíthető TH35-15 vagy TH35-7,5 típusú kalapsínre az IEC 60715 szabványnak megfelelően, illetve szerelőlapra vagy panelra a mellékelt rögzítőkészlettel. Méretei kompaktak: 90 mm magas, 73,3 mm mély és 23,65 mm széles, így könnyen illeszthető a meglévő rendszerekbe.
A megbízható működés érdekében a TM3XTRA1 modul kiemelkedő elektromágneses kompatibilitással rendelkezik. Ellenáll a 8 kV levegőben, illetve 6 kV érintkezéskor fellépő elektrosztatikus kisülésnek az IEC 61000-4-2 szerint. Az elektromágneses mezekkel szemben is ellenálló: 10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz, és 1 V/m 2...2,7 GHz tartományban az IEC 61000-4-3 szabvány szerint. A vezetett zavarokkal szemben 10 V 0,15...80 MHz frekvenciatartományban véd az IEC 61000-4-6 szerint, valamint 3 V spot frekvenciákon (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) a tengerészeti előírásoknak (LR, ABS, DNV, GL) megfelelően.
A TM3XTRA1 számos tanúsítvánnyal rendelkezik, köztük Class I Division 2 Groups A/B/C/D CSA C22.2 No 213, Class I Division 2 Groups A/B/C UL 1604, valamint CSA C22.2 No 142, IEC 61131-2, UL 508 szabványoknak való megfelelőséggel. További tanúsítványai között szerepel a Merchant Navy, C-Tick, GOST, CSA HazLoc, CE, UKCA, RCM, EAC és cULus, ami széles körű alkalmazhatóságot biztosít különböző ipari környezetekben. Az IP20 védettség a helyén lévő védőburkolattal megfelelő védelmet nyújt a tipikus ipari környezetben.
A modul széles működési hőmérséklettartománnyal rendelkezik: -10...55 °C vízszintes telepítés esetén és -10...50 °C függőleges telepítés esetén. Tárolási hőmérséklete -40...70 °C, és 5...95% relatív páratartalom mellett működőképes, kondenzáció nélkül. Működési magassága 0...2000 m, tárolási magassága pedig 0...3000 m. A rezgésállóság tekintetében 3,5 mm 5...8,4 Hz-en és 3 gn 8,4...150 Hz-en DIN sínre vagy panelra szerelve, míg a lökésállósága 15 gn 11 ms-ig. Az eszköz maximális teljesítményfelvétele mindössze 0,6 W, áramfelvétele pedig bekapcsolt állapotban 100 mA, kikapcsolt állapotban 30 mA 5 V DC mellett a buszcsatlakozón keresztül.
Schneider Electric Modicon TM3 - TM3XTRA1 - kiegészítő, busz bővítő adatátviteli modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék vagy komponens típus: Távoli adó modul
Kompatibilis sorozatok: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Kiegészítő adatok
Áramfogyasztás: 100 mA 5 V DC-nél buszcsatlakozón keresztül bekapcsolt állapotban, 30 mA 5 V DC-nél buszcsatlakozón keresztül kikapcsolt állapotban
Maximális teljesítményfelvétel: 0,6 W
Kábeltávolság az eszközök között: 0,5...5 mm bővítőkábel 2 RJ45 vezetővel a fogadó és az adó között
Helyi jelzés: 1 LED (zöld) a tápellátáshoz, 1 LED (zöld) a kapcsolat állapotához
Elektromos csatlakozás: RJ45 csatlakozó a buszfogadó csatlakoztatásához, csavaros csatlakozó terminál a funkcionális földeléshez
Jelölés: CE
Elektromágneses jellemzők
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV levegőben az IEC 61000-4-2 szerint, 6 kV érintkezésnél az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 80 MHz...1 GHz az IEC 61000-4-3 szerint, 3 V/m 1,4 GHz...2 GHz az IEC 61000-4-3 szerint, 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint
Vezetett zavarokkal szembeni ellenállás: 10 V 0,15...80 MHz az IEC 61000-4-6 szerint, 3 V pontfrekvenciákon (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) a tengerészeti specifikációknak (LR, ABS, DNV, GL) megfelelően
Elektromágneses emisszió: Sugárzott kibocsátás - tesztszint: 40 dBμV/m QP A osztály (10 m) 30...230 MHz-en az IEC 55011 szerint, Sugárzott kibocsátás - tesztszint: 47 dBμV/m QP A osztály (10 m) 230...1000 MHz-en az IEC 55011 szerint
Szerelési és fizikai jellemzők
Szerelési támogatás: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7,5 típusú kalapsín az IEC 60715 szerint, szerelőlap vagy panel rögzítőkészlettel
Magasság: 90 mm
Mélység: 73,3 mm
Szélesség: 23,65 mm
Környezeti jellemzők
Szabványok: Class I Division 2 Groups A/B/C/D CSA C22.2 No 213, Class I Division 2 Groups A/B/C UL 1604, CSA C22.2 No 142, IEC 61131-2, UL 508
Terméktanúsítványok: Merchant Navy, C-Tick, GOST, CSA HazLoc, CE, UKCA, RCM, EAC, cULus
Környezeti működési hőmérséklet: -10...55 °C (vízszintes telepítés), -10...50 °C (függőleges telepítés)
Környezeti tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20 felhelyezett védőburkolattal
Szennyezési fokozat: 2
Működési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz-en DIN sínen, 3 gn 8,4...150 Hz-en DIN sínen, 3,5 mm 5...8,4 Hz-en panelen, 3 gn 8,4...150 Hz-en panelen
Ütésállóság: 15 gn 11 ms-ig
