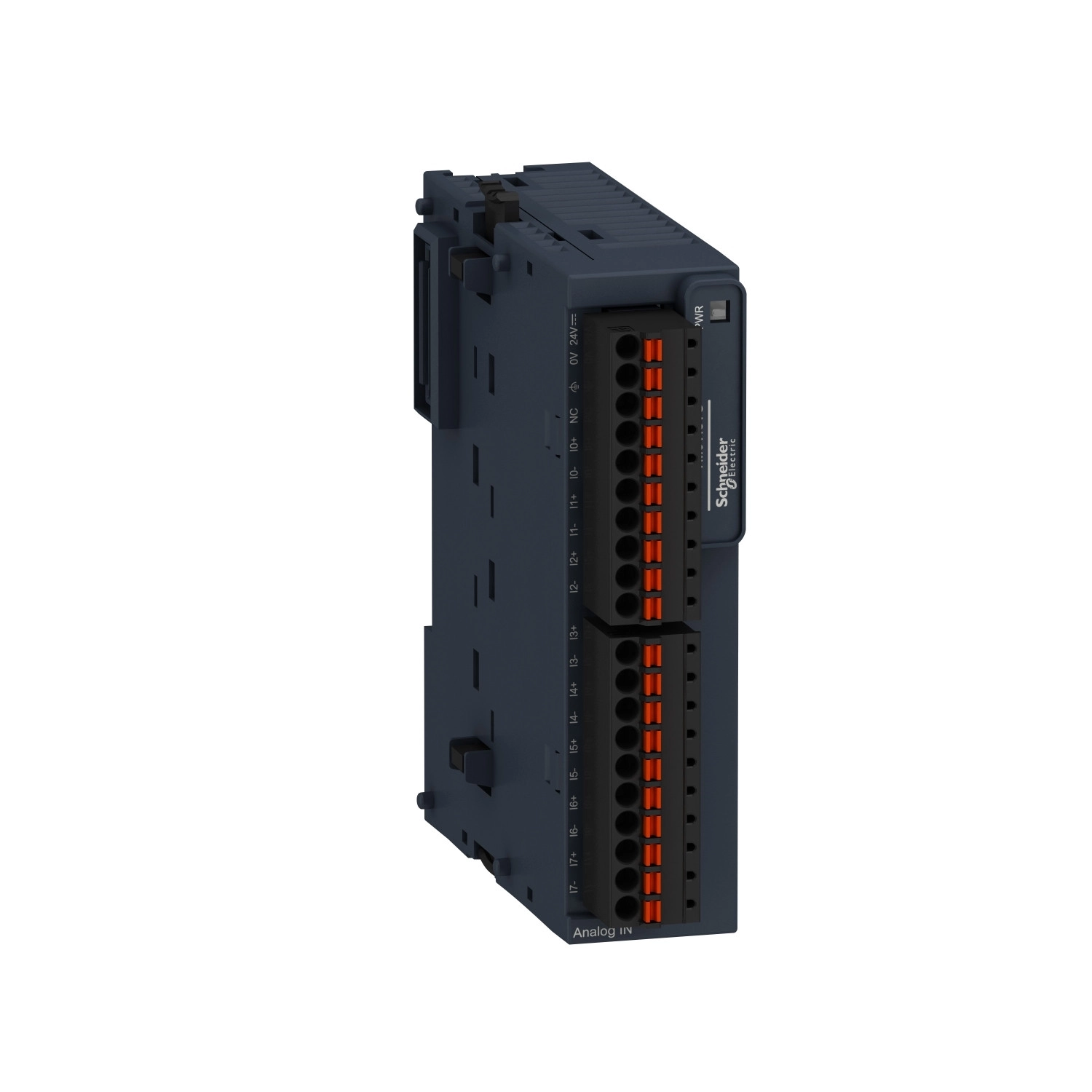

A Schneider Electric Modicon TM3TI8TG bővítő modul egy rendkívül sokoldalú analóg hőmérséklet-érzékelő bemeneti eszköz, amely tökéletes választás ipari automatizálási rendszerek hőmérsékletmérési feladataihoz. A TM3 sorozat részeként komplett kompatibilitást biztosít a Modicon M221, M241, M251 és M262 típusú vezérlőkkel, így könnyen integrálható meglévő vagy új Schneider Electric automatizálási rendszerekbe.
A TM3TI8TG modul 8 független analóg bemeneti csatornával rendelkezik, amelyek rendkívüli rugalmasságot biztosítanak a különféle hőmérséklet-érzékelő eszközök csatlakoztatásához. A készülék számos bemeneti típust támogat: csatlakoztatható hozzá J, K, R, S, B, T, N és E típusú hőelem, valamint NTC 10k termisztor (-90...150 °C) és PTC termisztor (100...10000 Ohm) is. A hőelemek széles hőmérséklet-tartományban működnek, például a K típusú hőelem -200...1300 °C, míg a J típusú -200...1000 °C között mér. A beépített 16 bites (15 bit + előjel) felbontás rendkívül pontos mérést tesz lehetővé, a konverziós idő 100 ms + 100 ms csatornánként + 1 vezérlőciklus idő. Alacsony LSB értéke (0,1 °C hőelemnél és NTC szondánál, 1 Ohm a PTC/NTC szondáknál) magas precizitást biztosít a mérésekhez.
A TM3TI8TG modul pontossági specifikációi kiemelkedőek: a legtöbb hőelem típusnál pozitív hőmérséklet-tartományban ±0,2% a teljes skálához viszonyítva, míg negatív tartományokban ±0,4% (25 °C környezeti hőmérsékletnél). A modul hőmérséklet-stabilitása is figyelemre méltó, ±0,01 %FS/°C hőmérsékleti drifttel, ±0,5 %FS ismételhetőségi pontossággal és ±0,2 %FS nem-linearitással. A bemenetek nagy, legalább 1 MOhm impedanciával rendelkeznek, és az áthallás 1 LSB értéknél alacsonyabb. A modul 24 V DC tápfeszültséggel működik, 20,4...28,8 V tápfeszültség-határokkal. Az egység áramfelvétele 30 mA 24 V DC külső tápellátásról, vagy 45 mA/40 mA 5 V DC feszültség mellett a buszcsatlakozón keresztül.
Telepítési szempontból a TM3TI8TG rendkívül rugalmas - szerelhető TH35-15 vagy TH35-7.5 szabványos DIN sínre az IEC 60715 szabvány szerint, illetve panel felületre rögzítő készlet segítségével. Kompakt méretei (90 mm magasság, 70 mm mélység, 23,6 mm szélesség) lehetővé teszik a helytakarékos beépítést. Az elektromos csatlakozás 10 x 1,5 mm² eltávolítható csavaros sorkapcsokkal történik, 3,81 mm raszterrel. A modul védelmi szintje IP20, és 10...95% relatív páratartalom mellett működhet kondenzáció nélkül. Működési hőmérséklet-tartománya -10...55 °C vízszintes telepítésnél és -10...35 °C függőleges telepítésnél, míg tárolási hőmérséklet-tartománya -25...70 °C. A TM3TI8TG robusztus kialakítású, ellenáll akár 15 g-s ütésnek 11 ms-ig, valamint 3,5 mm amplitúdójú rezgésnek 5-8,4 Hz között és 3 g gyorsulásnak 8,4-150 Hz tartományban DIN sínen szerelve.
Schneider Electric Modicon TM3 - TM3TI8TG - bővítő modul, 4 analóg bemenet, 16/15+1 bit, NTC, PTC, hőelem: J-K-R-S-B-T-N-E-C, rugós műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Termék vagy alkatrész típusa: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Bemeneti jellemzők
Analóg bemenetek száma: 8
Analóg bemenet típusai:
- J típusú hőelem: -200...1000 °C
- K típusú hőelem: -200...1300 °C
- R típusú hőelem: 0...1760 °C
- S típusú hőelem: 0...1760 °C
- B típusú hőelem: 0...1820 °C
- T típusú hőelem: -200...400 °C
- N típusú hőelem: -200...1300 °C
- E típusú hőelem: -200...800 °C
- NTC 10k termisztor: -90...150 °C
- PTC termisztor: 100...10000 Ohm
Analóg bemeneti felbontás: 16 bit, 15 bit + előjel
Bemeneti impedancia: >= 1 MOhm hőelemnél, >= 1 MOhm hőmérséklet szondánál, >= 1 MOhm termisztornál
Teljesítmény jellemzők
LSB érték: 0.1 °C hőelemnél, 0.1 °C NTC szondánál, 1 Ohm PTC/NTC szondánál
Konverziós idő: 100 ms + 100 ms csatornánként + 1 vezérlőciklus idő
Mintavételi időtartam: 100 ms
Pontossági jellemzők
Abszolút pontossági hiba:
- C típusú hőelem, 0...2315 °C: +/- 0.2 % teljes skálához viszonyítva 25 °C-on
- R, S típusú hőelem, 0...200 °C: +/- 6 °C 25 °C-on
- R, S típusú hőelem, 200...1760 °C: +/- 0.2 % teljes skálához viszonyítva 25 °C-on
- B típusú hőelem, 300...1820 °C: +/- 0.2 % teljes skálához viszonyítva 25 °C-on
- K típusú hőelem, -200...0 °C: +/- 0.4 % teljes skálához viszonyítva 25 °C-on
- K típusú hőelem, 0...1300 °C: +/- 0.2 % teljes skálához viszonyítva 25 °C-on
- J típusú hőelem, -200...0 °C: +/- 0.4 % teljes skálához viszonyítva 25 °C-on
- J típusú hőelem, 0...1000 °C: +/- 0.2 % teljes skálához viszonyítva 25 °C-on
Hőmérséklet drift: +/- 0.01 %FS/°C
Ismételhetőségi pontosság: +/-0.5 %FS
Nem-linearitás: +/- 0.2 %FS
Áthallás: <= 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20.4...28.8 V
Kábelezés típusa: Árnyékolt sodrott érpár kábel, <30 m a bemeneti áramkörhöz
Áramfogyasztás: 30 mA 24 V DC-nél külső tápellátáson keresztül, 45 mA 5 V DC-nél buszcsatlakozón keresztül, 40 mA 5 V DC-nél buszcsatlakozón keresztül
Helyi jelzés: 1 LED (zöld) a PWR jelzésére
Elektromos csatlakozás: 10 x 1.5 mm² eltávolítható csavaros sorkapocs 3.81 mm raszterrel a bemenetekhez és tápellátáshoz, 10 x 1.5 mm² eltávolítható csavaros sorkapocs 3.81 mm raszterrel a bemenetekhez
Mechanikai jellemzők
Szerelési támaszték: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7.5 típusú kalapsín az IEC 60715 szerint, lemez vagy panel rögzítőkészlettel
Méretek: Magasság: 90 mm, Mélység: 70 mm, Szélesség: 23.6 mm
Környezeti jellemzők
Szabványok: IEC 61131-2
Termék tanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemi tengerszint feletti magasság: 0...2000 m
Környezeti levegő hőmérséklet üzemelés közben: -10...55 °C vízszintes telepítésnél, -10...35 °C függőleges telepítésnél
