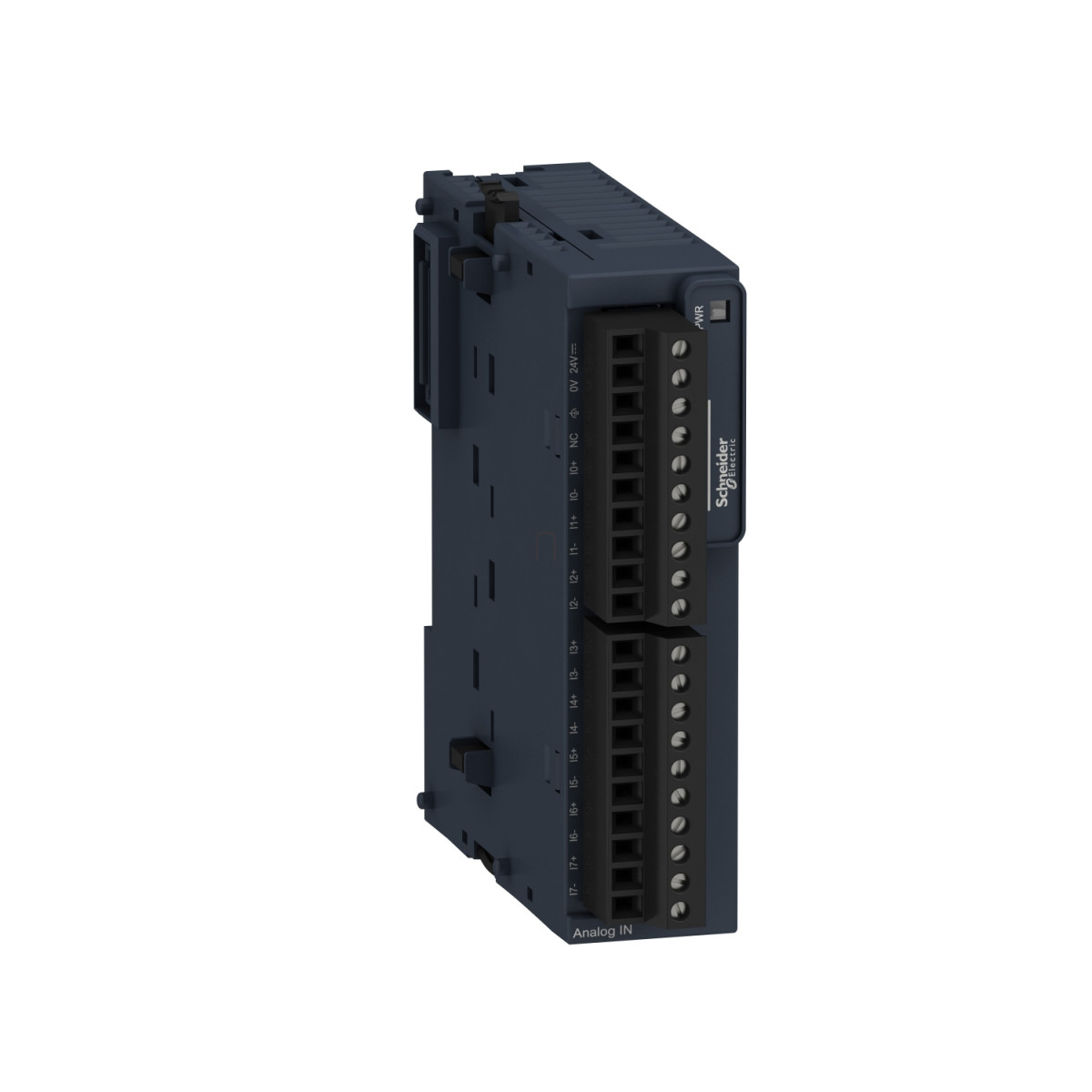

A Schneider Electric Modicon TM3 sorozatú TM3TI8T analóg bemeneti modul egy kiváló minőségű hőmérséklet-mérési megoldás ipari automatizálási rendszerekhez. Ez a 24V DC tápellátású modul nyolc különálló hőmérséklet-bemenetet kínál, amelyek rendkívül sokoldalú alkalmazhatóságot biztosítanak a különböző hőmérséklet-érzékelők széles skálájának támogatásával.
A TM3TI8T kompatibilis a Modicon M221, M241, M251 és M262 vezérlőkkel, így tökéletesen illeszkedik a meglévő Schneider Electric automatizálási infrastruktúrába. A modul képes különböző típusú hőelemek (J, K, R, S, B, T, N, E, C) kezelésére, amelyek széles hőmérséklet-tartományokat fednek le -200°C-tól egészen 2315°C-ig, típustól függően. Emellett támogatja az NTC 10k termisztor (-90...150°C) és a PTC termisztor (100...10000 Ohm) típusú érzékelőket is, így gyakorlatilag bármilyen hőmérséklet-mérési alkalmazáshoz ideális választás lehet.
A TM3TI8T kiemelkedő pontosságot biztosít a 16 bites (15 bit + előjel) felbontásának köszönhetően. A mérési pontosság a hőelemtípustól és a mérési tartománytól függően változik, de általában a teljes skála ±0,2-0,4%-a között mozog 25°C-on. A konverziós idő 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő, a mintavételi időtartam pedig 100 ms. A modul bemenetei galvanikusan szigeteltek, az érzékelők és a tápellátás között 1500V AC, míg a bemenetek és a belső logika között 500V AC szintű szigetelés található, ami növeli a rendszer megbízhatóságát és biztonságát. A bemeneti impedancia minden típusú érzékelőnél legalább 1 MOhm, ami biztosítja a pontos mérést még hosszabb csatlakozó vezetékek esetén is. A modul LSB értéke 0,1°C a hőelemeknél és az NTC szondáknál, valamint 1 Ohm a PTC/NTC szondáknál.
A TM3TI8T telepítése rendkívül egyszerű, DIN sínre (TH35-15 vagy TH35-7.5 típus) vagy panelre szerelhető a mellékelt rögzítőkészlet segítségével. Kompakt méretei (90 mm magasság, 23,6 mm szélesség, 70 mm mélység) lehetővé teszik a helytakarékos beépítést. A vezetékek csatlakoztatásához 3,81 mm-es osztástávolságú, levehető csavaros sorkapcsok állnak rendelkezésre, amelyek akár 1,5 mm² keresztmetszetű vezetékek fogadására is alkalmasak. A modul tápellátása 24V DC (20,4...28,8V), a teljes áramfelvétel 30 mA 24V DC-nél a külső tápellátáson keresztül, illetve 40-45 mA 5V DC-nél a buszcsatlakozón keresztül. Az üzemállapot jelzésére egy zöld LED (PWR) szolgál. A berendezés IP20 védettséggel rendelkezik, és megfelel számos nemzetközi szabványnak (IEC 61131-2) és rendelkezik CE, UKCA, RCM, EAC, cULus és cULus HazLoc tanúsítványokkal.
Schneider Electric Modicon TM3 - TM3TI8T - bővítő modul, 4 analóg bemenet, 16/15+1 bit, NTC, PTC, hőelem: J-K-R-S-B-T-N-E-C műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Termék típus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 8
Analóg bemenetek típusa és mérési tartományok
J típusú hőelem: -200...1000 °C
K típusú hőelem: -200...1300 °C
R típusú hőelem: 0...1760 °C
S típusú hőelem: 0...1760 °C
B típusú hőelem: 0...1820 °C
T típusú hőelem: -200...400 °C
N típusú hőelem: -200...1300 °C
E típusú hőelem: -200...800 °C
C típusú hőelem: 0...2315 °C
NTC 10k termisztor: -90...150 °C
PTC termisztor: 100...10000 Ohm
Műszaki jellemzők
Analóg bemeneti felbontás: 16 bit (15 bit + előjel)
Bemeneti impedancia: >= 1 MOhm (hőelem, hőmérséklet szonda, termisztor)
LSB érték: 0.1 °C (hőelem), 0.1 °C (NTC szonda), 1 Ohm (PTC/NTC szonda)
Konverziós idő: 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő
Mintavételi idő: 100 ms
Mérési pontosság
C hőelem (0...2315 °C): +/- 0.2% teljes skála 25 °C-on
R, S hőelem (0...200 °C): +/- 6 °C 25 °C-on
R, S hőelem (200...1760 °C): +/- 0.2% teljes skála 25 °C-on
B hőelem (300...1820 °C): +/- 0.2% teljes skála 25 °C-on
K hőelem (-200...0 °C): +/- 0.4% teljes skála 25 °C-on
K hőelem (0...1300 °C): +/- 0.2% teljes skála 25 °C-on
J hőelem (-200...0 °C): +/- 0.4% teljes skála 25 °C-on
J hőelem (0...1000 °C): +/- 0.2% teljes skála 25 °C-on
E hőelem (-200...0 °C): +/- 0.4% teljes skála 25 °C-on
E hőelem (0...800 °C): +/- 0.2% teljes skála 25 °C-on
T hőelem (-200...0 °C): +/- 0.4% teljes skála 25 °C-on
T hőelem (0...400 °C): +/- 0.2% teljes skála 25 °C-on
N hőelem (-200...0 °C): +/- 0.4% teljes skála 25 °C-on
N hőelem (0...1300 °C): +/- 0.2% teljes skála 25 °C-on
Hőmérsékleti drift: +/- 0.01 %FS/°C
Ismétlési pontosság: +/-0.5 %FS
Nemlinearitás: +/- 0.2 %FS
Áthallás: <= 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20.4...28.8 V
Vezeték típusa: Csavart árnyékolt érpáras kábel <30 m a bemeneti áramkörben
Áramfelvétel: 30 mA (24 V DC külső tápellátásnál), 45 mA (5 V DC buszcsatlakozón), 40 mA (5 V DC buszcsatlakozón)
Helyi jelzés: 1 LED (zöld) a PWR-hez
Elektromos csatlakozás
10 x 1.5 mm² levehető csavaros sorkapocs 3,81 mm-es osztástávolsággal a bemenetek és tápellátás számára
Szigetelés: bemenet és tápellátás között 1500 V AC, bemenet és belső logika között 500 V AC
Mechanikai jellemzők
Szerelés: TH35-15 vagy TH35-7.5 típusú DIN sín, vagy panelre szerelhető rögzítőkészlettel
Méret: 90 mm (magasság) x 23.6 mm (szélesség) x 70 mm (mélység)
Környezeti feltételek
Üzemi hőmérséklet: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (működés és tárolás közben)
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemi tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 3.5 mm 5...8.4 Hz-en DIN sínen, 3 gn 8.4...150 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
