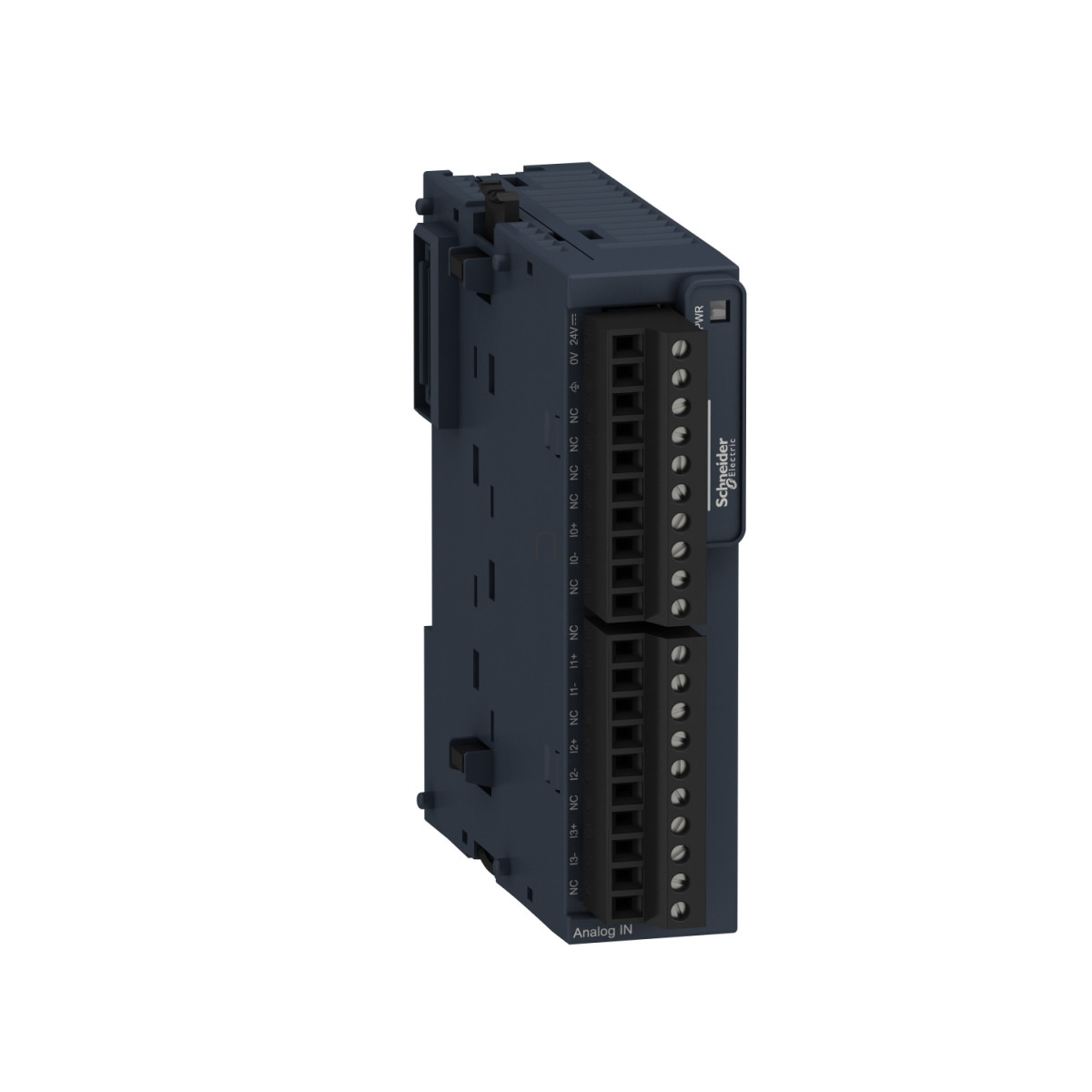

A Schneider Electric Modicon TM3TI4D analóg bemeneti modul egy kompakt és sokoldalú megoldást kínál a hőmérsékleti értékek pontos mérésére és feldolgozására automatizált rendszerekben. A 24V DC tápfeszültséggel működő egység 4 hőelem differenciális bemenettel rendelkezik, amely lehetővé teszi a különféle típusú hőelemek (J, K, R, S, B, T, N, E, C) csatlakoztatását és a hőmérsékleti adatok megbízható feldolgozását.
A Modicon TM3TI4D tökéletesen kompatibilis a Modicon M221, M241, M251 és M262 vezérlőkkel, így zökkenőmentesen integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A modul 16 bites (15 bit + előjel) felbontással dolgozik, amely kiemelkedő pontosságot biztosít a hőmérsékletmérés során. A hőelemtípustól függően széles hőmérséklet-tartományban használható: például a J típusú hőelemmel -200...1000 °C, K típussal -200...1300 °C, míg a C típusú hőelemmel akár 0...2315 °C között is mérhetünk. Ez a rugalmasság lehetővé teszi, hogy különböző ipari környezetekben és alkalmazásokban is hatékonyan használható legyen a modul.
A TM3TI4D pontos mérési eredményeket szolgáltat: a legtöbb hőelem esetében a pozitív tartományban ±0,2% teljes skála pontosságot biztosít 25 °C-on, míg a negatív tartományban ±0,4% teljes skála pontosságot. A modul 100 ms mintavételi idővel rendelkezik, a teljes konverziós idő pedig 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő. A modul bemeneti impedanciája legalább 1 MΩ, LSB értéke pedig 0,1 °C hőelem esetén. A stabil működést szolgálja az alacsony hőmérsékleti drift (±0,01 %FS/°C), az ismételhetőségi pontosság (±0,5 %FS) és a kiemelkedően jó linearitás (±0,2 %FS). Ezek az értékek együttesen garantálják, hogy a mérési eredmények konzisztensen pontosak legyenek még változó környezeti feltételek mellett is.
A Modicon TM3TI4D telepítése és használata rendkívül egyszerű. A modul felszerelhető TH35-15 vagy TH35-7.5 típusú kalapsínre az IEC 60715 szabványnak megfelelően, vagy akár szerelőlapra is rögzíthető. Kompakt méretei (90 mm magasság, 23,6 mm szélesség, 70 mm mélység) lehetővé teszik a helytakarékos beépítést. A bekötés rugalmasan megoldható a leszerelhető csavaros sorkapcsokkal (3,81 mm rasztertávolság). A modul tápellátása történhet 24V DC tápfeszültségről (20,4-28,8V tartományban), áramfelvétele mindössze 35-50 mA között mozog a konfigurációtól függően. A működési állapotot jól látható LED jelzi a készüléken.
Ipari környezetben való használatra tervezték, amit a kiemelkedő elektromágneses kompatibilitás (EMC) tulajdonságai is alátámasztanak. Ellenáll az elektrosztatikus kisüléseknek (8 kV levegőn át, 4 kV érintkezéssel), az elektromágneses tereknek (10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz, 1 V/m 2 GHz...3 GHz) és a gyors tranzienseknek (1 kV). Az üzemi hőmérséklet-tartomány vízszintes telepítés esetén -10...55 °C, függőleges telepítés esetén -10...35 °C, így a legtöbb ipari környezetben használható. Az IP20 védettségi fokozat biztosítja a megfelelő védelmet szilárd tárgyak behatolása ellen, miközben a relatív páratartalom 10...95% lehet kondenzáció nélkül. A Schneider Electric TM3TI4D teljesíti a szükséges nemzetközi szabványokat, többek között az IEC 61131-2-t, és számos nemzetközi tanúsítvánnyal rendelkezik, mint például CE, UKCA, RCM, EAC, cULus és cULus HazLoc.
Schneider Electric Modicon TM3 - TM3TI4D - bővítő modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék típus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 4
Analóg bemenet típusok
Hőelem -200...1000 °C (J típus)
Hőelem -200...1300 °C (K típus)
Hőelem 0...1760 °C (R típus)
Hőelem 0...1760 °C (S típus)
Hőelem 0...1820 °C (B típus)
Hőelem -200...400 °C (T típus)
Hőelem -200...1300 °C (N típus)
Hőelem -200...800 °C (E típus)
Hőelem 0...2315 °C (C típus)
Műszaki specifikációk
Felbontás: 16 bit / 15 bit + előjel
Bemeneti impedancia: ≥ 1 MΩ hőelem esetén
LSB érték: 0,1 °C hőelem esetén
Konverziós idő: 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő
Mintavételi idő: 100 ms hőelem esetén
Megengedett folyamatos túlterhelés: 13 V (feszültség típusú bemenet), 40 mA (áram típusú bemenet)
Pontossági adatok
Abszolút pontossági hiba:
±0,2% teljes skála 25°C-on, C típusú hőelem 0...2315°C
±6°C 25°C-on, R, S típusú hőelem 0...200°C
±0,2% teljes skála 25°C-on, R, S típusú hőelem 200...1760°C
±0,2% teljes skála 25°C-on, B típusú hőelem 300...1820°C
±0,4% teljes skála 25°C-on, K típusú hőelem -200...0°C
±0,2% teljes skála 25°C-on, K típusú hőelem 0...1300°C
±0,4% teljes skála 25°C-on, J típusú hőelem -200...0°C
±0,2% teljes skála 25°C-on, J típusú hőelem 0...1000°C
Hőmérséklet drift: ±0,01%FS/°C
Ismétlési pontosság: ±0,5%FS
Nem-linearitás: ±0,2%FS
Áthallás: ≤1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20,4...28,8 V
Áramfelvétel: 45 mA 5V DC-nél (busz csatlakozón keresztül), 35 mA 24V DC-nél (külső tápellátáson keresztül)
Fizikai jellemzők
Helyi jelzés: 1 LED (zöld) a tápellátás jelzésére
Elektromos csatlakozás: Leszerelhető 10 x 1,5 mm² csavaros sorkapocs 3,81 mm raszterrel
Szigetelés: Bemenet és tápellátás között 1500 V AC, bemenet és belső logika között 500 V AC
Szerelés: TH35-15/TH35-7.5 kalapsín vagy panelra rögzítés
Méretek (ma x szé x mé): 90 x 23,6 x 70 mm
Környezeti feltételek
Üzemi hőmérséklet: -10...55°C vízszintes telepítés esetén, -10...35°C függőleges telepítés esetén
Tárolási hőmérséklet: -25...70°C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemi magasság: 0...2000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz, 3 gn 8,4...150 Hz DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Tanúsítványok
CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Szabványok: IEC 61131-2
