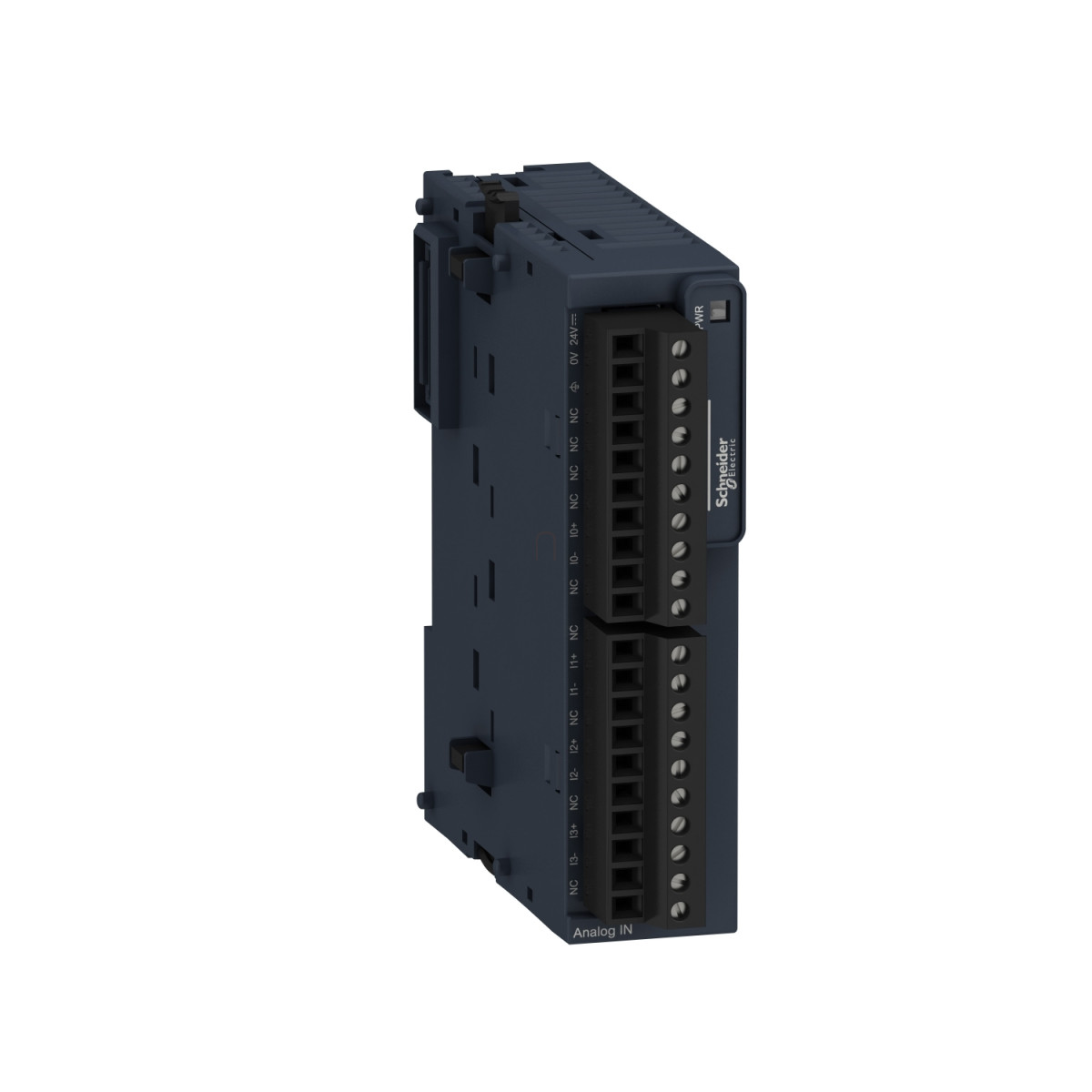

A Schneider Electric Modicon TM3TI4 analóg bemeneti modul egy sokoldalú és nagy pontosságú eszköz, amely ipari automatizálási rendszerekhez kínál kiváló hőmérsékletmérési és jelfeldolgozási képességeket. Ez a kompakt modul négy hőmérséklet-bemeneti csatornával rendelkezik, és számos különböző jelformátumot támogat, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken.
A TM3TI4 modul a Modicon TM3 termékcsalád része, és tökéletesen kompatibilis a Modicon M221, M241, M251 és M262 vezérlőkkel. Ez a nagy teljesítményű analóg bemeneti egység 16 bites (illetve 15 bit + előjel) felbontással rendelkezik, ami rendkívül pontos méréseket tesz lehetővé. A modul rugalmassága abban rejlik, hogy számos különböző bemeneti jeltípust képes kezelni, beleértve a feszültség jeleket (0...10 V, -10...10 V), az áramjeleket (0...20 mA, 4...20 mA), valamint különböző típusú hőelemeket és hőmérséklet-érzékelőket. Támogatja a J, K, R, S, B, T, N, E és C típusú hőelemeket, valamint a Pt 100, Pt 1000, Ni 100 és Ni 1000 típusú hőmérséklet-érzékelőket, rendkívül széles hőmérsékleti tartományban, típustól függően akár -200°C és +2315°C között.
A TM3TI4 modul kiemelkedő pontossággal működik: a feszültség/áram bemenetekre és a legtöbb hőelem típusra a teljes skála ±0,2%-os pontosságát biztosítja 25°C-on. A hőelemek negatív hőmérsékleti tartományában a pontosság ±0,4%-ra módosul. A modul alacsony, mindössze ±0,01%FS/°C hőmérsékleti drifttel rendelkezik, ami stabil méréseket biztosít változó környezeti hőmérséklet mellett is. Az ismételhetőség ±0,5%FS, a nemlinearitás pedig ±0,2%FS értékkel jellemezhető.
A TM3TI4 kompakt kialakítású, méretei mindössze 23,6 mm × 90 mm × 70 mm (szélesség × magasság × mélység). A szerelése rendkívül egyszerű: felszerelhető TH35-15 vagy TH35-7,5 típusú DIN sínre az IEC 60715 szabványnak megfelelően, vagy közvetlenül panelre is rögzíthető a megfelelő szerelőkészlettel. Az üzemi hőmérséklet-tartománya széles: vízszintes telepítés esetén -10°C és 55°C között, függőleges telepítésnél pedig -10°C és 35°C között használható, ami lehetővé teszi a változatos ipari környezetekben való alkalmazását.
A TM3TI4 modul elektromos csatlakoztatása eltávolítható, csavaros sorkapcsokkal történik (10 × 1,5 mm²), 3,81 mm-es osztással. A bemenetek és a tápellátás közötti szigetelés 1500 V AC, a bemenetek és a belső logika közötti szigetelés pedig 500 V AC. A modul 24 V DC tápfeszültséggel működik, a megengedett feszültségtartomány 20,4...28,8 V. Áramfelvétele a busz csatlakozón keresztül 45-50 mA 5 V DC mellett, illetve 35-40 mA 24 V DC külső tápellátás esetén. A modul működési állapotát egy zöld LED jelzi (PWR).
Különböző bemeneti jeltípusokra vonatkozó mintavételezési idő eltérő: a feszültség/áram bemenetek esetén 10 ms vagy 100 ms, míg hőelem és hőmérséklet-érzékelő bemenetek esetén 100 ms. Az átalakítási idő ugyancsak függ a bemeneti típustól: feszültség/áram bemeneteknél 10 ms + 10 ms csatornánként + 1 vezérlő ciklusidő, míg hőelem és hőmérséklet-érzékelő bemeneteknél 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő.
A TM3TI4 modul számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között CE, UKCA, RCM, EAC, cULus és cULus HazLoc minősítésekkel rendelkezik, ami garantálja a magas minőséget és a megbízható működést. Az elektromágneses kompatibilitás szempontjából is kiváló tulajdonságokkal bír, ellenáll az elektrosztatikus kisüléseknek, elektromágneses mezőknek, gyors tranzienseknek és egyéb elektromos zavaroknak az IEC vonatkozó szabványainak megfelelően.
Schneider Electric Modicon TM3 - TM3TI4 műszaki adatok
Általános specifikációk
Termékcsalád: Modicon TM3
Terméktípus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 4
Bemeneti jellemzők
Analóg bemenet típusok:
- Áram 4...20 mA
- Áram 0...20 mA
- Feszültség 0...10 V
- Feszültség -10...10 V
- Hőelem J típus, -200...1000 °C
- Hőelem K típus, -200...1300 °C
- Hőelem R típus, 0...1760 °C
- Hőelem S típus, 0...1760 °C
- Hőelem B típus, 0...1820 °C
- Hőelem T típus, -200...400 °C
- Hőelem N típus, -200...1300 °C
- Hőelem E típus, -200...800 °C
- Hőelem C típus, 0...2315 °C
- Ni 100/Ni 1000 hőmérséklet-érzékelő, -60...180 °C
- Pt 100 hőmérséklet-érzékelő, -200...850 °C
- Pt 1000 hőmérséklet-érzékelő, -200...600 °C
Felbontás: 16 bit vagy 15 bit + előjel
Pontossági jellemzők
Abszolút pontossági hiba:
- Feszültség/áram analóg bemenetek: ±0,2% teljes skálán 25 °C-on
- Pt 100/Pt 1000, Ni 100/Ni 1000 hőmérséklet-érzékelők: ±0,2% teljes skálán 25 °C-on
- Hőelem típusoknál változó, jellemzően ±0,2-0,4% teljes skálán 25 °C-on
Hőmérséklet drift: ±0,01%FS/°C
Ismételhetőség: ±0,5%FS
Nemlinearitás: ±0,2%FS
Áthallás: ≤1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20,4...28,8 V
Kábeltípus: Árnyékolt, sodrott érpár, <30 m bemeneti áramkörökhöz
Áramfelvétel:
- 45-50 mA 5 V DC-nél busz csatlakozón keresztül
- 35-40 mA 24 V DC-nél külső tápellátáson keresztül
Elektromos csatlakozás: Eltávolítható csavaros sorkapcsok, 10 x 1,5 mm², 3,81 mm-es osztással
Szigetelés:
- Bemenet és tápellátás között: 1500 V AC
- Bemenet és belső logika között: 500 V AC
Mechanikai és környezeti jellemzők
Szerelési mód: TH35-15 vagy TH35-7,5 DIN sín, vagy panel szerelés rögzítőkészlettel
Méretek (M x Sz x Mé): 90 mm x 23,6 mm x 70 mm
Nettó tömeg: 0,11 kg
Üzemi hőmérséklet:
- Vízszintes telepítés: -10...55 °C
- Függőleges telepítés: -10...35 °C
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
IP védettségi fokozat: IP20
Működési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság:
- 3,5 mm 5...8,4 Hz-nél DIN sínen
- 3 gn 8,4...150 Hz-nél DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Megfelelőségek és tanúsítványok
Szabványok: IEC 61131-2
Terméktanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
