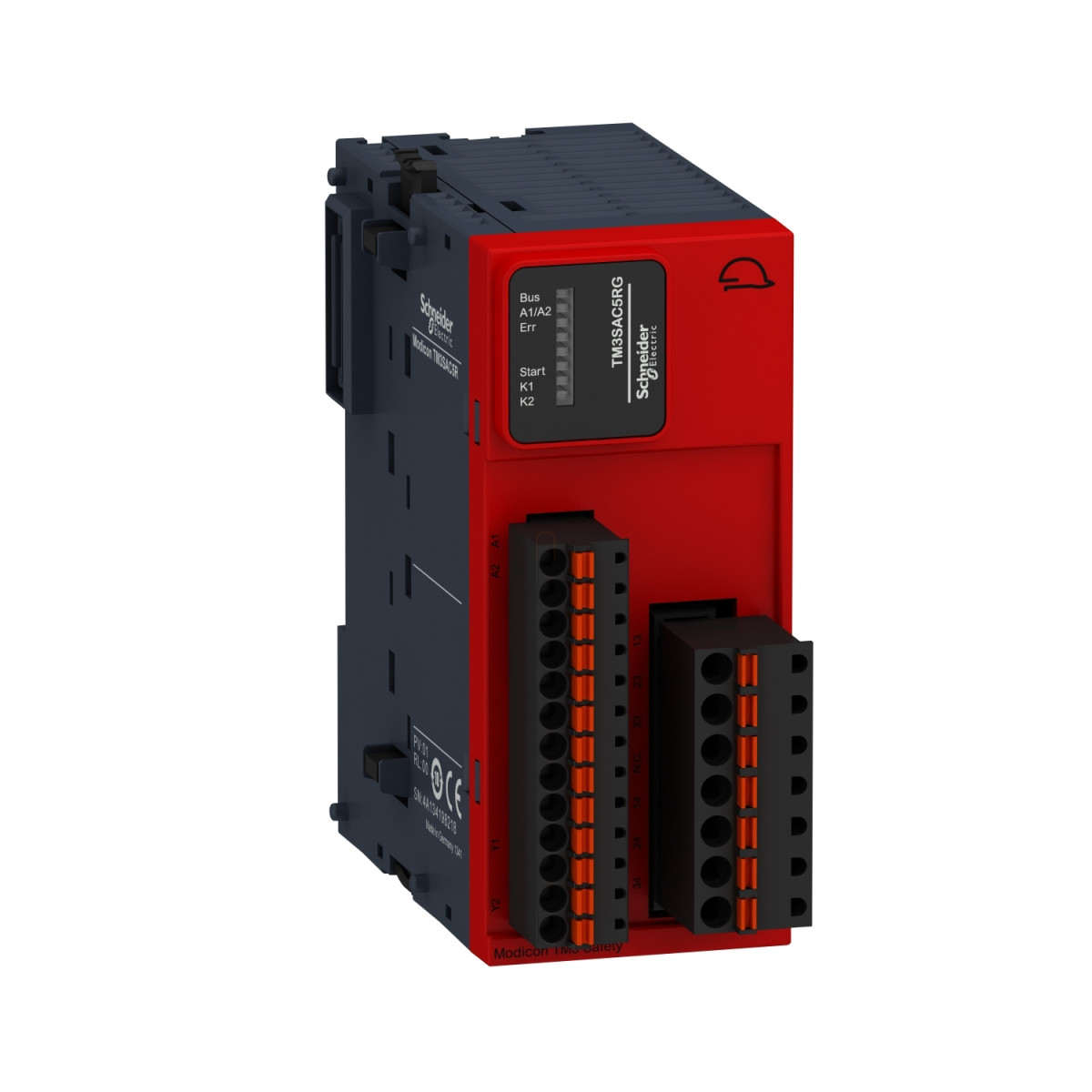

A Schneider Electric Modicon TM3SAC5RG biztonsági modulja a legmagasabb szintű ipari biztonságot kínálja, amikor vészleállító és kapcsolófigyelő alkalmazásokról van szó. Ez a kompakt, 24V DC tápfeszültségű bővítő modul tökéletes választás olyan rendszerekhez, ahol prioritás a személyi és gépi biztonság magas szintű védelme a vonatkozó szabványok betartása mellett.
A TM3SAC5RG rugós csatlakozóival különféle biztonsági funkciókat képes ellátni: vészleállítás felügyelet 1-csatornás bekötéssel, vészleállítás felügyelet 2-csatornás bekötéssel, valamint mozgó védőburkolat felügyelete 2 kapcsolóval és automatikus indítással. A biztonsági szint tekintetében eléri a PL d/3-as kategóriát az ISO 13849-1: 2008 és ISO 13849-2: 2012 szabványoknak megfelelően, valamint a SILCL 2 szintet az IEC 62061: 2005 szerint, illetve SIL 2 szintet az IEC 61508: 2010 alapján. Ez a gyakorlatban azt jelenti, hogy a legkritikusabb ipari környezetekben is megbízhatóan teljesít.
A TM3SAC5RG modulban 3 db NO (záró) relés kontaktus található, amelyek potenciálmentesek. A relé kimenet maximális kapcsolási feszültsége 230V AC-15 kategóriában 50 Hz-en, vagy 24V DC-13 kategóriában. A biztonsági modul válaszideje legfeljebb 40 ms, ami kritikus vészleállítási helyzetekben rendkívül gyors reakciót biztosít. A Modicon TM3SAC5RG modul átfogó EMC védelmet is nyújt, ellenállva az elektrosztatikus kisüléseknek (8 kV levegőben, 6 kV érintkezésnél), valamint elektromágneses zavaroknak. A működési hőmérséklet-tartománya -10°C és 55°C között van, ami lehetővé teszi a használatát különböző ipari környezetekben.
A telepítés szempontjából a TM3SAC5RG biztonsági modul rendkívül rugalmas: felszerelhető TH35-7.5 vagy TH35-15 típusú DIN sínre, valamint közvetlenül falra is rögzíthető a mellékelt rögzítőelemekkel. A modul kompakt méretekkel rendelkezik (94 mm magas, 73 mm mély és 43,7 mm széles), így könnyen elhelyezhető szűk kapcsolószekrényekben is. A bekötés szempontjából fontos megemlíteni, hogy a modul rugós csatlakozókkal rendelkezik, ami gyors és biztonságos csatlakoztatást tesz lehetővé különböző méretű vezetékekhez.
A Schneider Electric TM3SAC5RG számos nemzetközi minősítéssel és tanúsítvánnyal rendelkezik, beleértve az UL, CSA, TÜV, EAC és RCM tanúsítványokat, ami bizonyítja, hogy megfelel a legszigorúbb biztonsági előírásoknak. A modul integrálható a Modicon TM3 rendszerbe, és nem biztonsági kommunikációt folytat a logikai vezérlővel a TM3-Bus kapcsolaton keresztül, ami lehetővé teszi a biztonsági állapot jelzését a vezérlőrendszer felé. A vészleállítási kapcsolás egyszerűen megvalósítható a mellékelt kapcsolási rajz szerint, és a modul támogatja mind a kézi, mind az automatikus indítást.
Schneider Electric Modicon TM3 - TM3SAC5RG - bővítő modul, Cat2/PLd/SIL CL2 biztonsági vezérlő, vészleállító-vészkapcsoló, 24 VDC, rugós műszaki adatok
Általános specifikációk
Terméktípus: Biztonsági modul
Termékcsalád: Modicon TM3 Safety
Rövid eszköznév: TM3SAC
Alkalmazás: Vészleállítás és kapcsoló megfigyelés
Biztonsági funkciók
Modul funkciói: Vészleállítás felügyelet 1-csatornás bekötéssel, Vészleállítás felügyelet 2-csatornás bekötéssel, Mozgó védőburkolat felügyelete 2 kapcsolóval és automatikus indítással
Biztonsági szint: PL d/3-as kategória az ISO 13849-1: 2008 szerint, PL d/3-as kategória az ISO 13849-2: 2012 szerint, SILCL 2 az IEC 62061: 2005 szerint, SIL 2 az IEC 61508: 2010 szerint
Biztonsági megbízhatósági adatok
DC = 95% az ISO 13849-1 szerint
SFF = 95% az IEC 61508-1 szerint
HFT = 1 az IEC 61508-1 szerint
Típus = A az IEC 61508-1 szerint
PFHd = 5E-9 1/h az IEC 61508-1 szerint
PFHd = 30E-9 1/h az IEC 61508-1 szerint
MTTFd = 500 év az ISO 13849-1 szerint
MTTFd = 85 év az ISO 13849-1 szerint
Elektromos tulajdonságok
Bemenetek közötti szinkronizációs idő: Korlátlan
Kimenet típusa: Azonnali nyitó relé, 3 NO áramkör, potenciálmentes
Biztonsági áramkörök száma: 3 NO azonnali nyitó relé esetén
Maximális kapcsolási feszültség: 230 V AC-15 alkalmazási kategória 50 Hz-nél, 24 V DC-13 alkalmazási kategória
Névleges tápfeszültség: 24 V DC -15...+20%
Teljesítményfelvétel: 0,2 W 5 V DC esetén, 3,6 W 24 V DC esetén
Bemeneti védelem típusa: Belső, elektronikus
Vezérlő áramkör feszültség: 24 V DC
Eszközök közötti maximális kábeltávolság: 30 m
Szakító képesség: 360 VA tartó AC-15 B300 relé kimenet, 3600 VA bekapcsolási AC-15 B300 relé kimenet, 4 A 24 V 50 ms DC-13 relé kimenet
Kimeneti hőáram: 6 A relénként a relé kimenethez
Konvencionális szabad levegőben lévő hőáram: 18 A
Kapcsolódó biztosíték besorolás: 4 A gG vagy gL relé kimenethez az IEC 60947-5-1 szerint, 6 A gyors kiolvadású relé kimenethez az IEC 60947-5-1 szerint
Minimális kimeneti áram: 10 mA relé kimenethez
Kimeneti feszültség: 10 V relé kimenet
Maximális válaszidő a bemenet nyitásakor: 40 ms
Névleges szigetelési feszültség: 300 V (szennyezettségi fok 2) az IEC 60647-5-1 szerint
Névleges lökőfeszültség-állóság: 4 kV III túlfeszültség kategória az IEC 60647-5-1 szerint
Áramfogyasztás: 100 mA 24 V DC külső tápellátásnál
Fizikai jellemzők
Magasság: 94 mm
Szélesség: 43,7 mm
Mélység: 73 mm
Nettó tömeg: 0,19 kg
Szerelés és környezeti feltételek
Rögzítési támogatás: TH35-7.5 típusú kalap sín az IEC 60715 szerint, TH35-15 típusú kalap sín az IEC 60715 szerint, fali rögzítés a mellékelt rögzítőelemekkel
Üzemi környezeti hőmérséklet: -10...55 °C vízszintes telepítésnél
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (működés közben), 10...95%, kondenzáció nélkül (tárolás során)
IP védettségi fokozat: IP20 (csatlakozók) az IEC 60529 szerint
Szennyezettségi fok: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: +/- 3,5 mm (f= 5...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Mechanikai robusztusság: Ütközések 6 ms 300 ütés (25 gn) az IEC 60068-2-27 szerint
