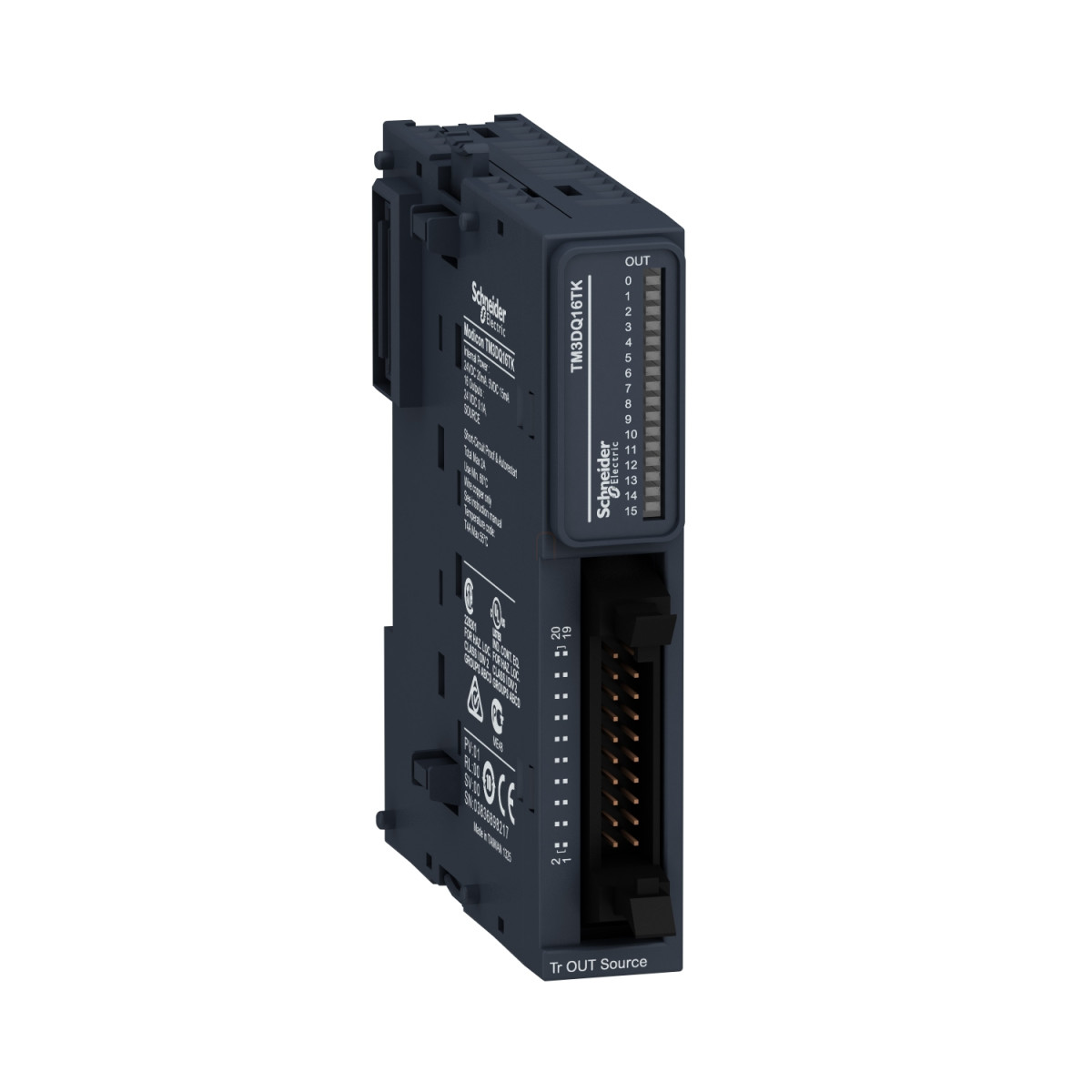

A Schneider Electric Modicon TM3DQ16TK egy fejlett, 16 kimeneti csatornás diszkrét tranzisztoros kimeneti bővítőmodul, amely tökéletes választás ipari automatizálási rendszerek vezérlési feladataihoz. Ez a kompakt PNP (source) logikájú modul HE10 csatlakozóval rendelkezik, és kiválóan illeszkedik a Modicon termékcsalád többi eleméhez, biztosítva a zökkenőmentes rendszerintegrációt.
A TM3DQ16TK modul teljes kompatibilitást mutat a Modicon M241, M251, M221 és M262 vezérlőkkel, így rugalmas választást kínál különböző alkalmazási területeken. A pozitív logikájú (source) tranzisztoros kimenetek révén ez a modul különösen jól használható olyan ipari környezetekben, ahol a megbízható jelkezelés és a pontos vezérlés elengedhetetlen. Minden kimenethez tartozik egy-egy zöld LED, amely azonnal jelzi az adott kimenet állapotát, megkönnyítve ezzel a rendszer működésének felügyeletét és a hibakeresést.
A szerelési lehetőségek széles választéka tovább növeli a TM3DQ16TK modul alkalmazhatóságát. Felszerelhető IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 típusú kalapsínre, de akár közvetlenül lemezre vagy panelre is rögzíthető a megfelelő rögzítőkészlet segítségével. A kompakt kialakítás - 90 mm magasság, 21.4 mm szélesség és 81.3 mm mélység - lehetővé teszi, hogy a modul még a legszűkebb vezérlőszekrényben is helyet kapjon. A készülék tervezésénél figyelembe vették a maximális kábelezési távolságot is: árnyékolatlan kábel esetén ez nem haladhatja meg az 5 métert a tranzisztoros kimenetekhez.
A TM3DQ16TK modulra vonatkozó CE-jelölés garantálja, hogy a termék megfelel az Európai Unió vonatkozó irányelvei által meghatározott alapvető követelményeknek. A termék 2-es szennyezettségi fokozattal rendelkezik, ami jelzi, hogy normál ipari környezetben történő használatra tervezték. A bekötési rajz egyértelműen mutatja a 16 kimeneti csatorna (Q0-Q15) és a tápellátás (V+, V-) bekötési pontjait, továbbá a javasolt biztosíték (T típusú) használatát is, megkönnyítve a szakszerű telepítést. A modul szerelése során figyelembe kell venni a dokumentációban feltüntetett helyes szerelési módokat és a nem megfelelő szerelési pozíciókra vonatkozó figyelmeztetéseket, amelyek garantálják a hosszú távú, megbízható működést.
Schneider Electric Modicon TM3 - TM3DQ16TK - bővítő modul műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Diszkrét kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Diszkrét kimenet logikája: Pozitív logika (source)
Kiegészítő információk
Maximális kábelhossz az eszközök között: Árnyékolatlan kábel: <5 m tranzisztoros kimenethez
Helyi jelzés: 1 LED csatornánként (zöld) a kimenet állapotához
Szerelési lehetőségek: IEC 60715 szabvány szerinti TH35-15 típusú kalapsín, IEC 60715 szabvány szerinti TH35-7.5 típusú kalapsín, lemez vagy panel rögzítőkészlettel
Méretek és tömeg
Magasság: 90 mm
Szélesség: 21,4 mm
Mélység: 81,3 mm
Környezeti jellemzők
Jelölés: CE
Szennyezettségi fokozat: 2
Szerelési tudnivalók
A helyes szerelési pozíciókat és távolságokat be kell tartani. A dokumentációban bemutatott helytelen szerelési módok kerülendők. Panel felületre történő szerelésnél szükséges szerelőkészlet használata és a megadott furatminta követése.
Bekötés
Digitális tranzisztor kimeneti modul (16 csatorna, Source) bekötéséhez használja a megadott bekötési rajzot. T típusú biztosíték alkalmazása javasolt.
