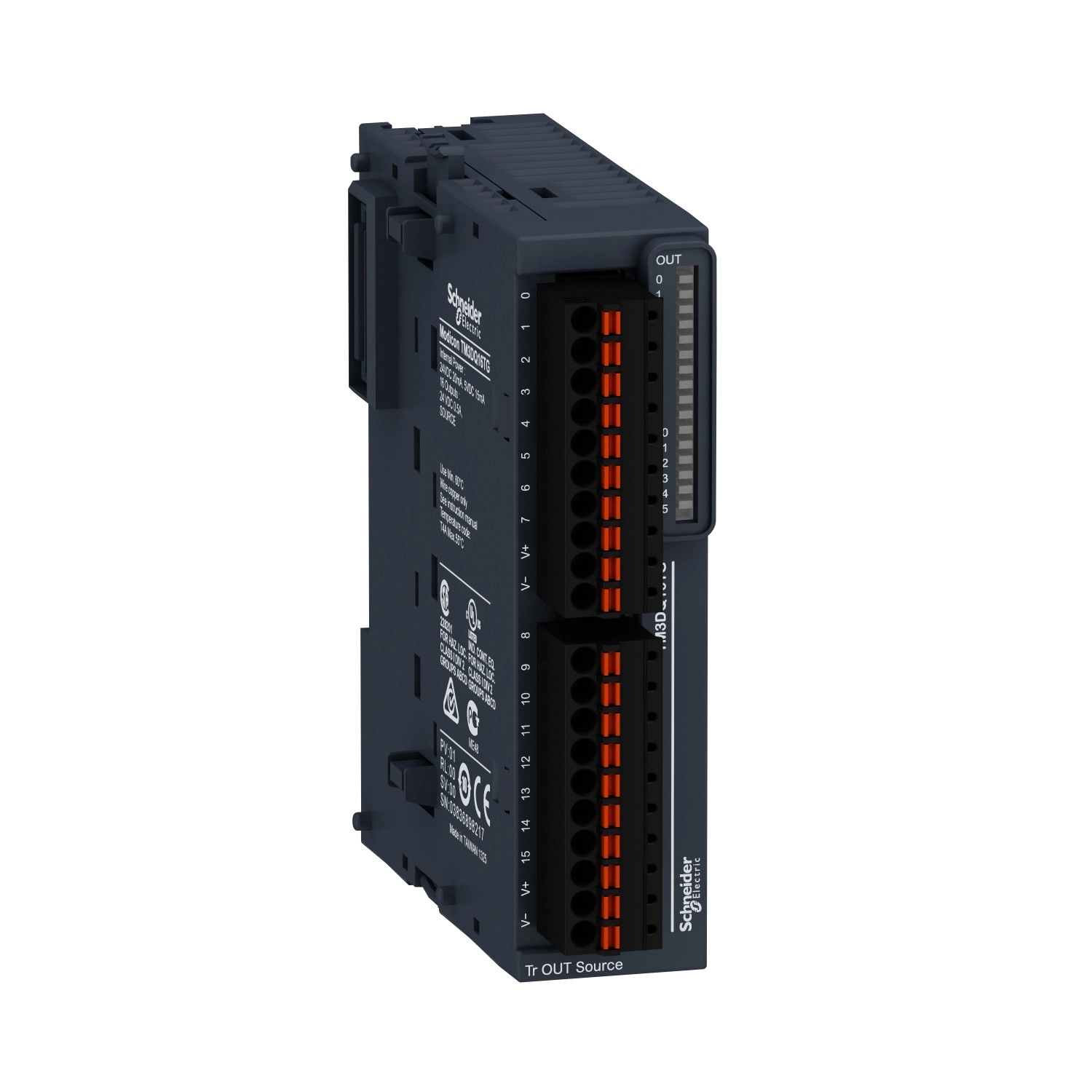

A Schneider Electric Modicon TM3 bővítő modul család TM3DQ16TG típusú digitális kimeneti modulja professzionális automatizálási megoldások kulcseleme. Ez a kompakt, mégis nagy teljesítményű egység 16 digitális, tranzisztoros PNP (source) kimenetet kínál, ami rugós csatlakozással van ellátva a gyors és biztonságos telepítés érdekében.
A TM3DQ16TG modul tökéletesen kompatibilis a Modicon termékcsaláddal, beleértve a Modicon M241, Modicon M251, Modicon M221 és Modicon M262 vezérlőket. Ez a rugalmas kompatibilitás lehetővé teszi a rendszer könnyű bővíthetőségét és a meglévő Schneider Electric infrastruktúrába való problémamentes integrációt. A modul pozitív logikával (source) működik, ami ideálissá teszi számos ipari alkalmazáshoz, ahol megbízható kimenetkezelésre van szükség. Az eszköz minden kimeneti csatornához zöld LED jelzést biztosít, amely azonnal láthatóvá teszi a kimenetek állapotát, megkönnyítve ezzel a rendszer felügyeletét és a hibák gyors diagnosztizálását.
A TM3DQ16TG telepítése rendkívül egyszerű és rugalmas. Az eszköz többféle módon is felszerelhető: IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 típusú kalapsínre, vagy közvetlenül panelre, rögzítőkészlet segítségével. A modul kompakt méretekkel rendelkezik, magassága 90 mm, szélessége mindössze 27,4 mm, mélysége pedig 84,6 mm, ami lehetővé teszi az optimális helykihasználást még szűk vezérlőszekrényekben is. A vezérlési rendszer kiépítésénél fontos figyelembe venni, hogy a maximális kábelezési távolság az eszközök között árnyékolatlan kábel esetén nem haladhatja meg a 30 métert. A modul CE jelöléssel rendelkezik, amely tanúsítja, hogy megfelel az Európai Unió vonatkozó biztonsági, egészségügyi és környezetvédelmi előírásainak.
A Schneider Electric TM3DQ16TG modulnál alkalmazott rugós csatlakozási technológia biztosítja a stabil, rezgésálló kapcsolatot, miközben felgyorsítja a telepítési és karbantartási folyamatokat. A kábelezési diagramok egyértelműek és könnyen követhetők, ami tovább egyszerűsíti a telepítést. A típus T biztosítékkal való védelme gondoskodik az eszköz és a csatlakoztatott rendszerelemek biztonságáról. A 2-es szennyezési fokozatú minősítés jelzi, hogy az eszköz olyan környezetben használható, ahol normál esetben csak nem vezető szennyeződés fordul elő. A TM3DQ16TG modult precíz ipari vezérlési alkalmazásokhoz ajánljuk, ahol szükség van a kimeneti jelek megbízható kezelésére, mint például gyártósorok, csomagolóberendezések vagy épületautomatizálási rendszerek esetében.
Schneider Electric Modicon TM3 - TM3DQ16TG - bővítő modul, 16 digitális tranzisztor (source) kimenet, 24 VDC, rugós műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Terméktípus: Digitális kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimenet logika: Pozitív logika (source)
Kiegészítő információk
Maximális kábelhossz eszközök között: Árnyékolatlan kábel: <30 m tranzisztoros kimenethez
Helyi jelzések: 1 LED csatornánként (zöld) a kimenet állapotához
Rögzítési lehetőségek: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7.5 típusú kalapsín az IEC 60715 szerint, lap vagy panel rögzítőkészlettel
Fizikai jellemzők
Magasság: 90 mm
Szélesség: 27,4 mm
Mélység: 84,6 mm
Környezeti jellemzők
Jelölés: CE
Szennyezési fokozat: 2
Bekötési információk
A bekötésnél figyelembe kell venni a mellékelt kapcsolási rajzot. A digitális tranzisztoros kimeneti modul (16 csatorna, source) T típusú biztosítékkal védendő.
A modul rugós csatlakozókkal van ellátva, ami megkönnyíti a gyors és biztonságos bekötést.
