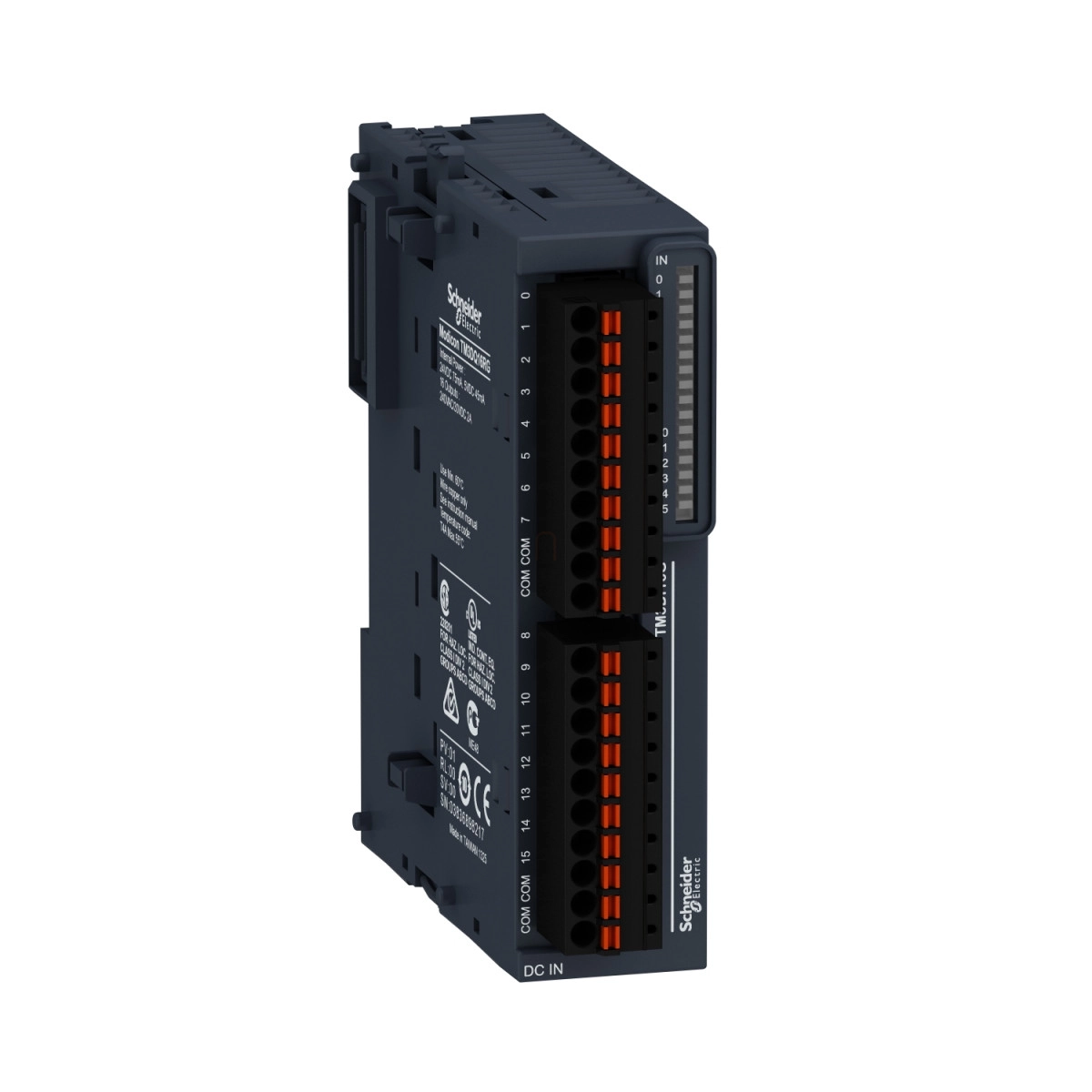

A Schneider Electric Modicon TM3DQ16RG bővítő modul egy kiváló minőségű, kompakt kialakítású, 16 relé kimenettel rendelkező eszköz, amely tökéletesen illeszkedik a Modicon PLC-családok mellé. Ez a 24 VDC feszültségen működő, rugós csatlakozású modul ideális választás ipari automatizálási projektekhez, ahol megbízható digitális kimeneti megoldásra van szükség. A TM3DQ16RG kompatibilis a Modicon M241, M251, M221 és M262 PLC-családokkal, így tökéletesen illeszthető a már meglévő Schneider Electric rendszerekbe.
A modul 16 relé kimenettel rendelkezik, amelyek pozitív vagy negatív logikával egyaránt használhatók, így maximális rugalmasságot biztosítanak a különböző alkalmazási területeken. A relék kiemelkedő, 20 millió ciklus mechanikai élettartammal büszkélkedhetnek, ami hosszú távú, megbízható működést garantál. A kimeneteken egyenként zöld LED visszajelzők mutatják a kimeneti állapotokat, így a hibaelhárítás és a működés ellenőrzése rendkívül egyszerűvé válik. A maximális kábelezési távolság árnyékolatlan kábel esetén 30 méter, ami elegendő a legtöbb ipari alkalmazás számára.
A Schneider Electric Modicon TM3DQ16RG modul szerelési lehetőségei rendkívül sokrétűek. Felszerelhető TH35-15 vagy TH35-7.5 típusú DIN sínre, az IEC 60715 szabványnak megfelelően, vagy akár közvetlenül panelre is rögzíthető a mellékelt rögzítőkészlettel. A modul kompakt méretei (magasság 90 mm, szélesség 27,4 mm, mélység 84,6 mm) lehetővé teszik a helytakarékos beépítést, így még a korlátozott méretű kapcsolószekrényekben is könnyen elhelyezhető. A modul CE jelöléssel rendelkezik, valamint 2-es szennyezési fokozatba sorolható, ami jelzi, hogy normál ipari környezetben történő használatra tervezték.
A kábelezési és szerelési útmutató részletes ábrákat tartalmaz a helyes bekötéshez mind pozitív, mind negatív logika esetén. A COM0 és COM1 terminálok nincsenek belül összekötve, ami nagyobb rugalmasságot biztosít a rendszertervezés során. A modul különleges előnye, hogy indukciós terhelések esetén megfelelő védelemmel (egyenáramú indukciós terheléseknél szabadonfutó diódával, váltóáramú indukciós terheléseknél RC snubber áramkörrel) kiegészítve jelentősen növelhető a kontaktusok élettartama. A TM3DQ16RG relé kimeneteket tartalmaz, amelyek mind egyenáramú, mind váltóáramú fogyasztók kapcsolására alkalmasak, így széleskörű alkalmazhatóságot biztosítanak az ipari automatizálási rendszerekben.
Schneider Electric Modicon TM3 - TM3DQ16RG - bővítő modul, 16 digitális relé kimenet, 24 VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Digitális kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimenet logika: Pozitív vagy negatív
Kiegészítő jellemzők
Mechanikai élettartam: 20000000 ciklus
Maximális kábeltávolság az eszközök között: Árnyékolatlan kábel: <30 m relé kimenethez
Helyi jelzés: 1 LED csatornánként (zöld) a kimenet állapotához
Szerelési tartó: TH35-15 típusú kalapsín az IEC 60715 szabványnak megfelelően, TH35-7.5 típusú kalapsín az IEC 60715 szabványnak megfelelően, vagy panel rögzítőkészlettel
Méretek
Magasság: 90 mm
Szélesség: 27,4 mm
Mélység: 84,6 mm
Környezet
Jelölés: CE
Szennyezési fok: 2
Bekötés és kapcsolási rajz
A COM0 és COM1 terminálok nincsenek belül összekötve. A kontaktusok élettartamának növelése és az indukciós terhelés okozta potenciális károk elleni védelem érdekében ajánlott szabadonfutó diódát párhuzamosan bekötni minden indukciós DC terheléssel, vagy RC snubber áramkört párhuzamosan minden indukciós AC terheléssel.
