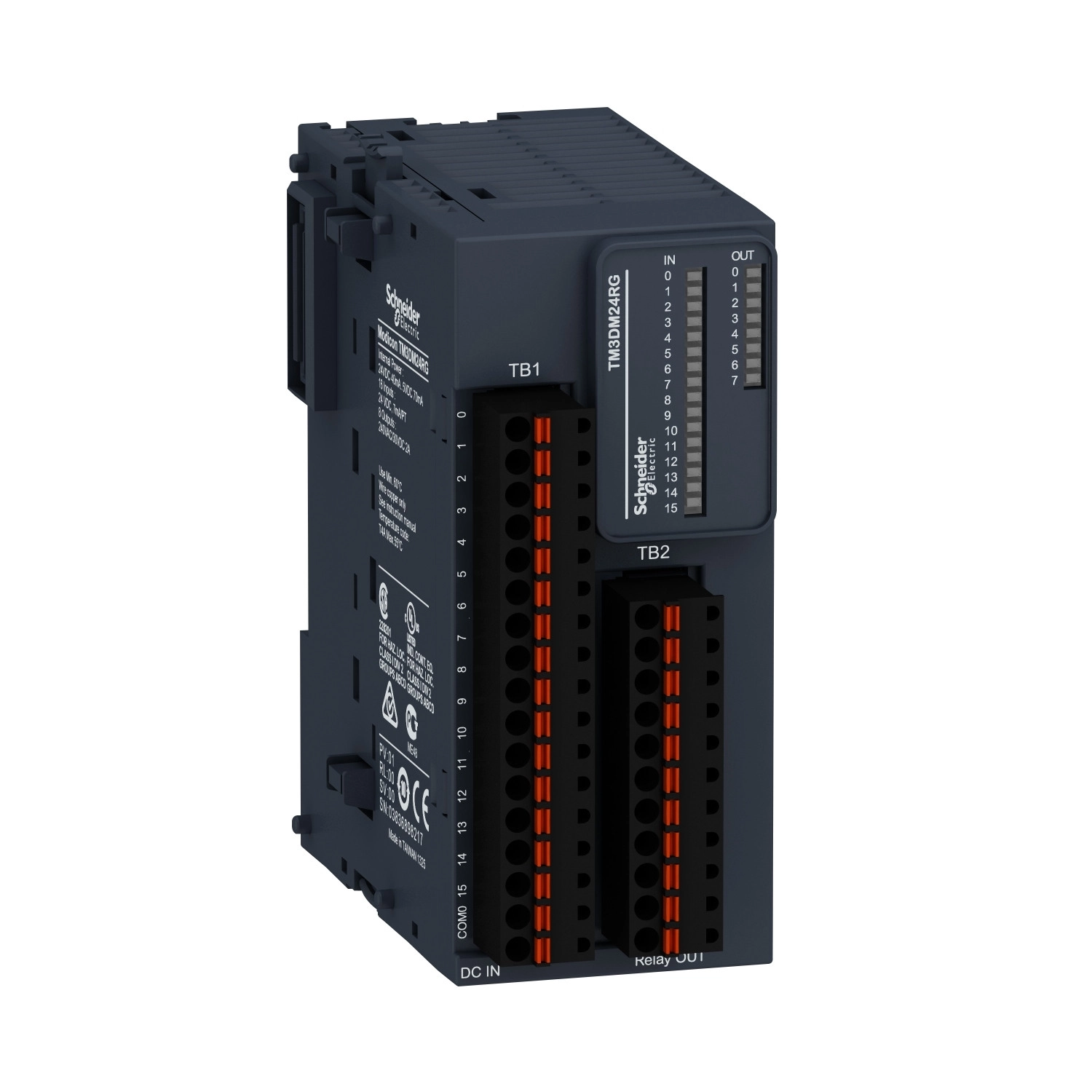

A Schneider Electric Modicon TM3DM24RG egy rendkívül sokoldalú digitális I/O bővítőmodul, amely ideális választás ipari vezérlőrendszerek számára. Ez a 24 VDC tápfeszültséggel működő modul összesen 24 I/O csatornát biztosít: 16 digitális bemenetet és 8 relés kimenetet, rugós csatlakozással. A TM3DM24RG tökéletesen kompatibilis a Modicon M241, M251, M221 és M262 PLC családokkal, így kiválóan alkalmazható már meglévő rendszerek bővítésére vagy új vezérlési megoldások kiépítésére.
A modul kivitelezése a Schneider Electric hagyományos, megbízható minőségét tükrözi. A bemeneti és kimeneti oldal egyértelmű állapotjelzéséről LED-ek gondoskodnak - minden egyes csatornán zöld LED jelzi az I/O állapotát, így első rápillantásra ellenőrizhető a működés. A TM3DM24RG modul kimenetei pozitív vagy negatív logikával is működtethetők, ami nagyfokú rugalmasságot biztosít a különböző ipari alkalmazásokban. A relékimeneteknek köszönhetően mind AC, mind DC terhelések kapcsolására alkalmas, és kiemelkedő mechanikai tartósságot kínál akár 20 millió kapcsolási cikluson keresztül.
A modul telepítése rendkívül egyszerű: standard 35 mm-es DIN sínre (mind TH35-15, mind TH35-7.5 típus) pattintható, vagy akár közvetlenül panel felületre is rögzíthető a mellékelt rögzítőkészlettel. Kompakt méretei (90 mm magasság, 42,9 mm szélesség és 84,6 mm mélység) lehetővé teszik a helytakarékos beépítést még szűk vezérlőszekrényekben is. A készülék CE jelöléssel rendelkezik, ami garantálja az európai biztonsági és elektromágneses összeférhetőségi szabványoknak való megfelelést, a szennyezési fok értéke 2.
A TM3DM24RG modul bekötése jól dokumentált, a készülékhez részletes kapcsolási rajzok állnak rendelkezésre mind source (pozitív) mind sink (negatív) logika esetére, pozitív és negatív logikai megoldásokkal egyaránt. A megfelelő funkcionalitás érdekében figyelembe kell venni, hogy a COM0, COM1 és COM2 csatlakozók belül nincsenek összekötve. Érdemes kiemelni, hogy a kapcsolókörök élettartamának növelése, valamint az induktív terhelésekből származó potenciális károsodások elleni védelem érdekében javasolt szabadonfutó diódát párhuzamosan kötni minden induktív DC terheléssel, vagy RC szűrőt párhuzamosan kötni minden induktív AC terheléssel. Az árnyékolatlan kábelezésnél a maximális kábeltávolság a készülékek között legfeljebb 30 méter lehet a normál bemeneti funkcióknál.
Schneider Electric Modicon TM3 - TM3DM24RG - bővítő modul, 16 digitális bemenet, 8 digitális relé kimenet, 24 VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM3
Terméktípus: Digitális I/O modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimenet logika: Pozitív vagy negatív
Kiegészítő jellemzők
Mechanikai élettartam: 20000000 ciklus
Maximális kábeltávolság az eszközök között: Árnyékolatlan kábel: <30 m normál bemenet esetén
Helyi jelzés: 1 LED csatornánként (zöld) az I/O állapotához
Rögzítési mód: TH35-15 típusú kalapsín az IEC 60715 szabványnak megfelelően, TH35-7.5 típusú kalapsín az IEC 60715 szabványnak megfelelően, lemez vagy panel rögzítőkészlettel
Méretek
Magasság: 90 mm
Szélesség: 42,9 mm
Mélység: 84,6 mm
Környezeti jellemzők
Jelölés: CE
Szennyezési fok: 2
Kábelezés és bekötési diagramok
A bekötési diagramok a source és sink kapcsolási módokat mutatják pozitív és negatív logikával. A COM0, COM1 és COM2 terminálok nincsenek belül összekötve.
A kapcsolók élettartamának növelése és az induktív terhelésekből származó potenciális károk elleni védelem érdekében ajánlott egy szabadonfutó diódát párhuzamosan kapcsolni minden induktív DC terheléshez, vagy egy RC szűrőt párhuzamosan kapcsolni minden induktív AC terheléshez.
Szerelési útmutató
A modul szabványos TH35-15 vagy TH35-7.5 kalapsínre szerelhető, illetve panel felületre is rögzíthető a megfelelő rögzítőkészlet segítségével. A dokumentáció részletes méretrajzokat és helyszükségleti információkat tartalmaz a megfelelő telepítéshez.
