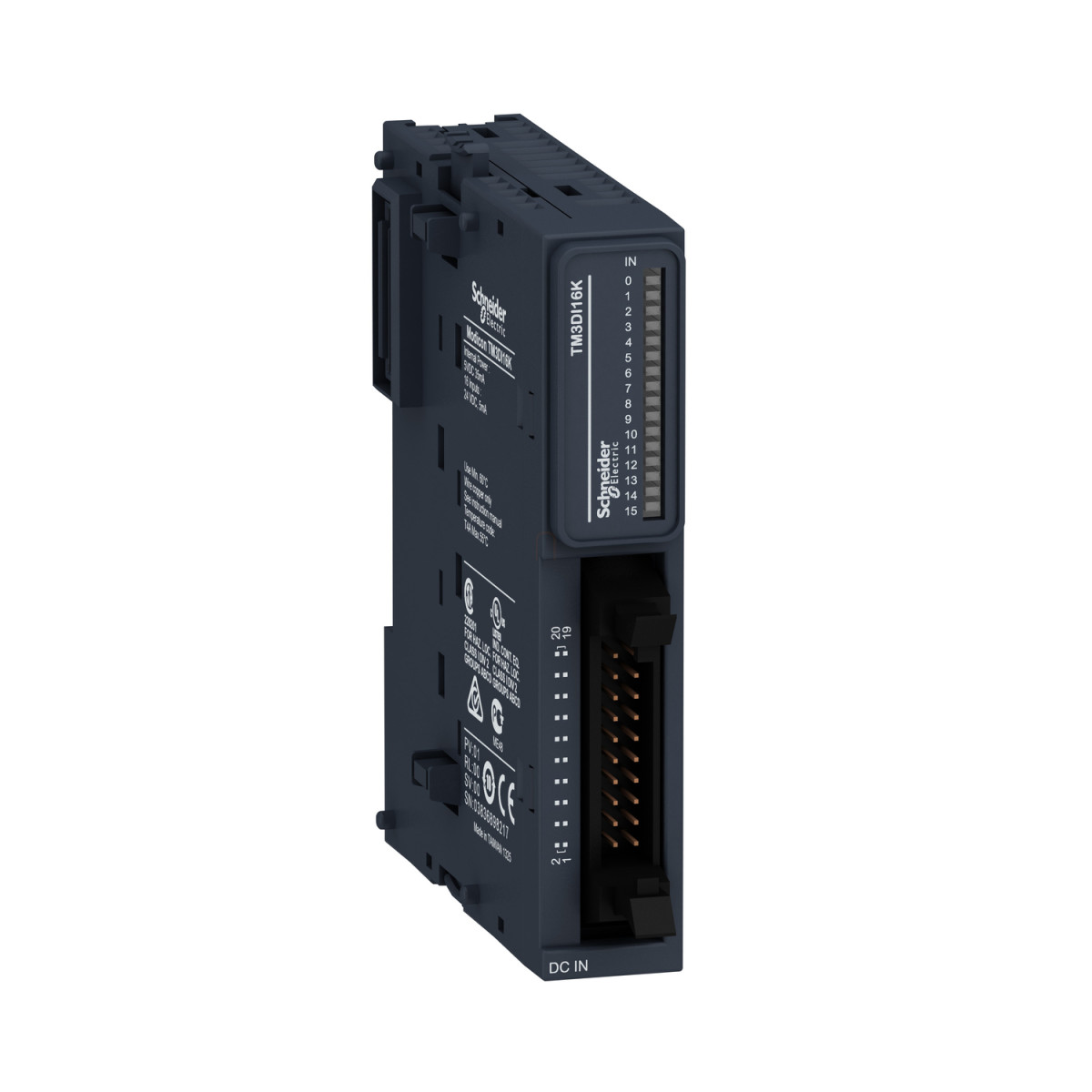

A Schneider Electric Modicon TM3DI16K egy nagy teljesítményű, kompakt digitális bemeneti bővítőmodul, amely 16 diszkrét bemeneti csatornával rendelkezik. Ez a 24 VDC működési feszültségű, HE10 csatlakozójú modul ideális megoldást kínál ipari automatizálási és vezérlési rendszerek bővítésére, különösen ahol nagy mennyiségű digitális bemeneti jelet kell kezelni.
A TM3DI16K modul teljes mértékben kompatibilis a Modicon termékcsalád több tagjával, beleértve a Modicon M241, M251, M221 és M262 vezérlőket. Ez a széles kompatibilitási kör lehetővé teszi, hogy rugalmasan illeszkedjen a meglévő automatizálási rendszerekbe, függetlenül attól, hogy új telepítésről vagy meglévő rendszer bővítéséről van szó. A kommunikációs távolság szempontjából árnyékolatlan kábel esetén akár 50 méteres maximális távolság is elérhető a rendes bemenetek számára, ami jelentős előnyt jelent a kiterjedt rendszerekben.

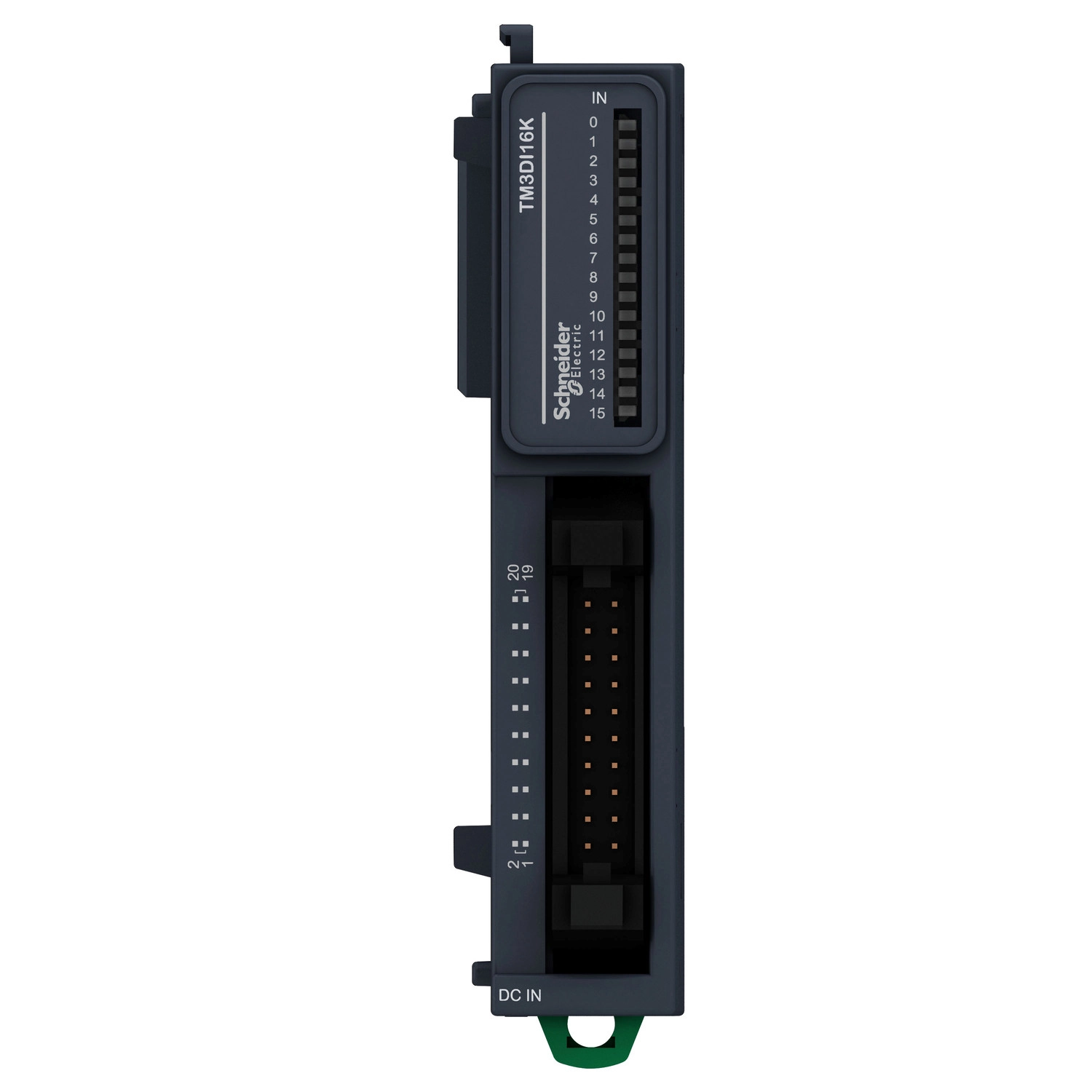

A modul praktikus kialakítása és kompakt méretei (90 mm magasság, 21,4 mm szélesség, 81,3 mm mélység) lehetővé teszik a könnyű telepítést szűk helyekre is. Szerelési szempontból rendkívül flexibilis, hiszen felszerelhető IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7,5 típusú kalapsínre, illetve panelre vagy lapra is a mellékelt rögzítőkészlet segítségével. A bemeneti állapot ellenőrzésére minden csatorna rendelkezik saját zöld LED-es visszajelzéssel, ami megkönnyíti a hibakeresést és az üzemállapot gyors vizuális ellenőrzését.
A TM3DI16K modulhoz részletes bekötési rajzok állnak rendelkezésre, amelyek bemutatják mind a sink (pozitív logika), mind a source (negatív logika) bekötési lehetőségeket. A COM0 csatlakozók belső összeköttetésben vannak, ami egyszerűsíti a bekötést. A modul CE jelöléssel rendelkezik és 2-es szennyezettségi fokozatba tartozik, így megfelel az európai szabványoknak és biztonsági előírásoknak. A Schneider Electric által biztosított részletes telepítési útmutatók, beleértve a helyes és helytelen szerelési módok illusztrációit, valamint a pontos méretrajzokat és a szerelési furatmintákat, megkönnyítik a szakszerű telepítést.
Schneider Electric Modicon TM3 - TM3DI16K - bővítő modul, 16 digitális bemenet, 24 VDC, HE10 műszaki adatok
Általános tulajdonságok
Termékcsalád: Modicon TM3
Terméktípus: Digitális bemeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Műszaki jellemzők
Maximális kábelezési távolság: Árnyékolatlan kábel: <50 m normál bemenetekhez
Helyi jelzés: 1 LED csatornánként (zöld) a bemenet állapotának jelzésére
Szerelési információk
Szerelési lehetőségek: TH35-15 típusú kalapsín az IEC 60715 szabványnak megfelelően, TH35-7.5 típusú kalapsín az IEC 60715 szabványnak megfelelően, lapra vagy panelre rögzítőkészlettel
Méretek
Magasság: 90 mm
Szélesség: 21,4 mm
Mélység: 81,3 mm
Környezeti paraméterek
Jelölés: CE
Szennyezettségi fokozat: 2
