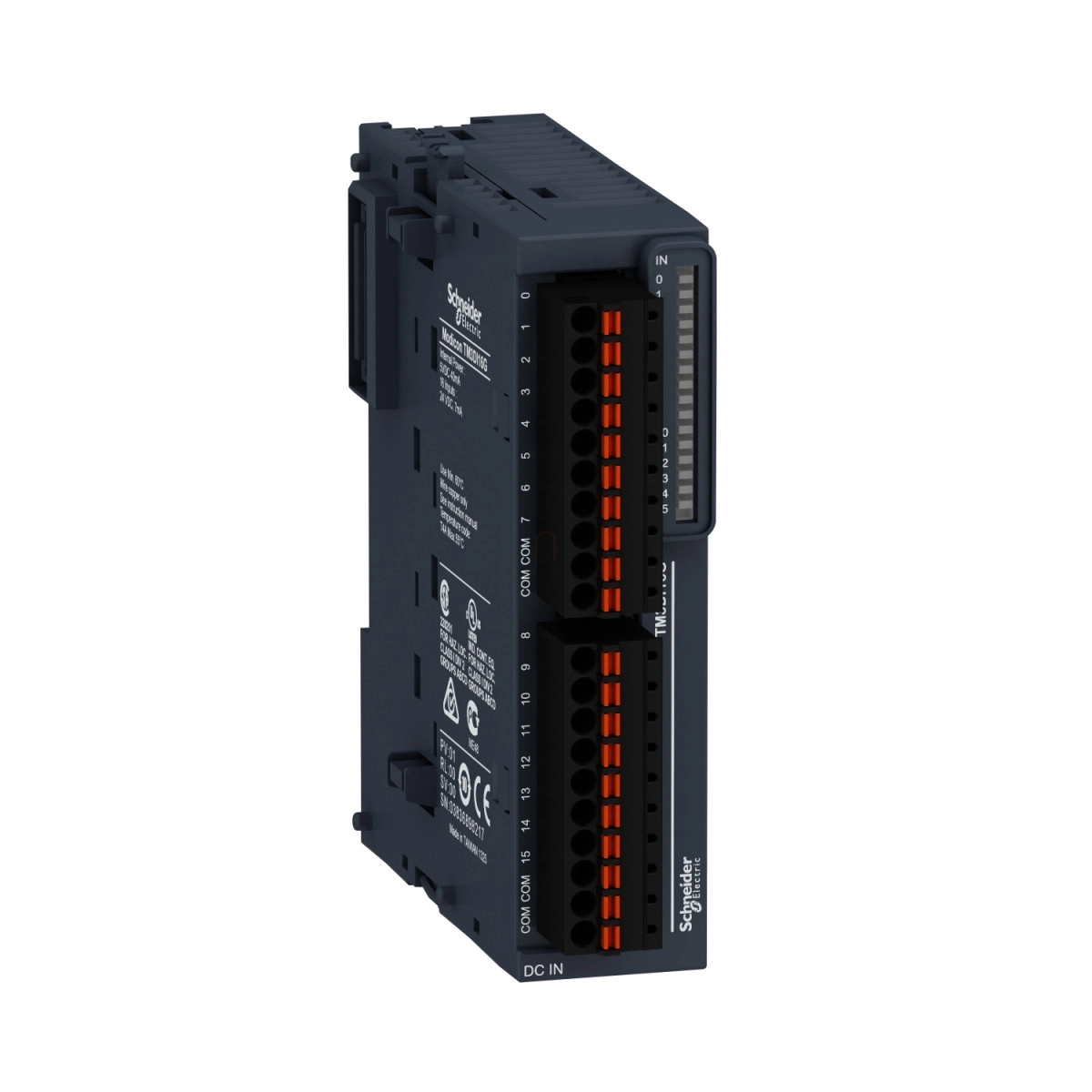

A Schneider Electric Modicon TM3DI16G egy nagyteljesítményű, 16 bemenettel rendelkező digitális bemeneti modul, amely tökéletes választás ipari automatizálási feladatok széles köréhez. Ez a kompakt, 24 VDC tápfeszültséggel működő bővítőmodul rugós csatlakozókkal rendelkezik, ami gyors és megbízható telepítést tesz lehetővé még vibrációnak kitett környezetben is.
A TM3DI16G modul kifejezetten a Modicon termékcsaládhoz fejlesztették, teljes kompatibilitást biztosítva a Modicon M241, M251, M221 és M262 PLC vezérlőkkel. A mindössze 27,4 mm széles, 90 mm magas és 84,6 mm mély modul rendkívül helytakarékos megoldást kínál kapcsolószekrényekben és vezérlőpaneleken. A modul tömege csupán 0,1 kg, így könnyen kezelhető telepítés során. A TM3DI16G modult szerelhetjük szabványos TH35-15 vagy TH35-7.5 DIN sínre, az IEC 60715 szabványnak megfelelően, illetve külön rögzítőkészlettel közvetlenül panel felületre is.
A modul egyik kiemelkedő tulajdonsága a kiváló láthatóság és diagnosztikai képesség, mivel minden egyes csatorna rendelkezik saját, zöld színű LED-es állapotjelzővel, amely egyértelműen mutatja a bemenetek aktuális állapotát. Ez jelentősen megkönnyíti a hibakeresést és a rendszer monitorozását üzemeltetés közben. A kábelezési távolság szempontjából fontos tudni, hogy árnyékolatlan kábel esetén a maximális távolság az eszközök között kevesebb mint 50 méter lehet normál bemeneti jeleknél.
A modul egyszerű, de nagy hatékonyságú csatlakoztatást biztosít a rugós csatlakozóknak köszönhetően. A bekötési rajzok alapján kétféle bekötési módot támogat: nyelő (pozitív logika) vagy forrás (negatív logika) kapcsolást, ami rugalmas alkalmazhatóságot biztosít különböző érzékelők és kapcsolók esetén. A 4 COM terminál belül össze van kapcsolva, ami tovább egyszerűsíti a vezetékezést. A TM3DI16G CE jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai biztonsági és elektromágneses kompatibilitási előírásoknak. A szennyezettségi fok tekintetében a modul 2-es szintbe van besorolva, ami azt jelenti, hogy normál ipari környezetben biztonsággal használható.
Schneider Electric Modicon TM3 - TM3DI16G - bővítő modul, 16 digitális bemenet, 24 VDC, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Digitális bemeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Kiegészítő információk
Maximális kábelhossz az eszközök között: Árnyékolatlan kábel: <50 m normál bemenetnél
Helyi jelzés: 1 LED csatornánként (zöld) a bemeneti állapot jelzésére
Szerelési lehetőségek: TH35-15 kalapsín az IEC 60715 szerint, TH35-7.5 kalapsín az IEC 60715 szerint, lap vagy panel rögzítőkészlettel
Fizikai paraméterek
Magasság: 90 mm
Szélesség: 27,4 mm
Mélység: 84,6 mm
Nettó tömeg: 0,1 kg
Környezeti adatok
Jelölés: CE
Szennyezettségi fok: 2
Bekötési lehetőségek
A modul két különböző bekötési móddal használható:
- Nyelő bekötés (pozitív logika)
- Forrás bekötés (negatív logika)
A 4 COM terminál belül össze van kapcsolva
