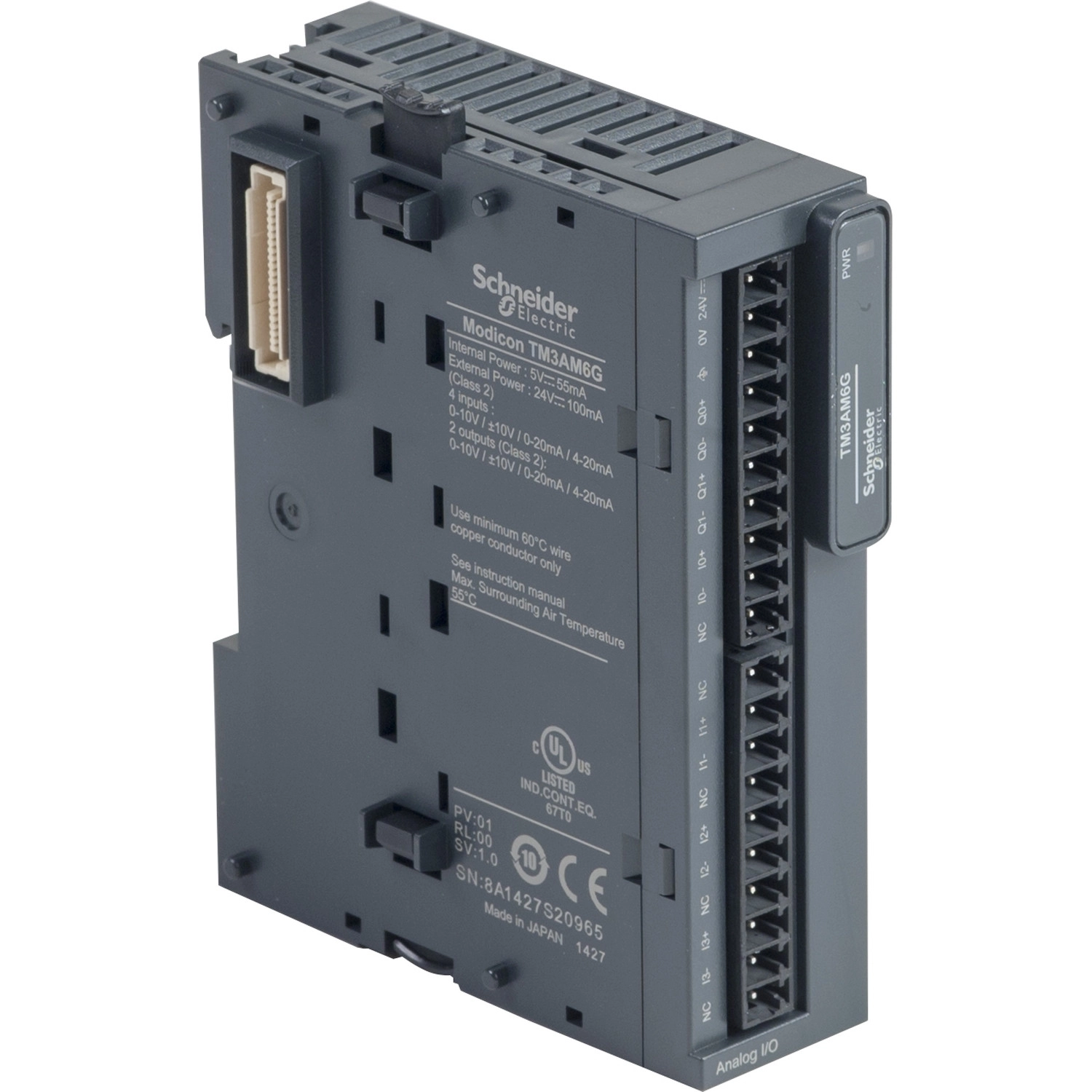

A Schneider Electric Modicon TM3AM6G egy kompakt, nagyteljesítményű analóg be/kimeneti modul, amely tökéletesen illeszkedik az ipari automatizálási rendszerek igényeihez. Ez a sokoldalú bővítő egység 4 analóg bemenettel és 2 analóg kimenettel rendelkezik, amely rugalmas csatlakozási lehetőséget biztosít különböző vezérlési és monitorozási feladatokhoz. A TM3AM6G rugós csatlakozással és 24V DC tápellátással működik, biztosítva a stabil és megbízható működést ipari környezetben.
A modul teljes mértékben kompatibilis a Modicon termékcsalád több tagjával is, beleértve a Modicon M221, M241, M251 és M262 típusú vezérlőket. Az analóg bemenetek több jeltípust is fogadnak, mint például a 0-20 mA, 4-20 mA, 0-10 V és -10...10 V, míg a kimenetek ugyanezeket a jelszinteket képesek generálni. A 12 bites (illetve előjeles esetben 11 bit + előjel) felbontás mindkét irányban kiváló pontosságot biztosít, amely elengedhetetlen a precíz mérésekhez és vezérléshez. A modul rendkívül gyors, mindössze 1 ms stabilizációs idővel és 1 ms + 1 ms/csatorna + 1 vezérlőciklus konverziós idővel rendelkezik, ami lehetővé teszi a valós idejű szabályozást és adatgyűjtést.
A TM3AM6G kiváló elektromos jellemzőkkel büszkélkedhet, beleértve a +/- 1% teljes skála abszolút pontosságot (amely 25°C-on +/- 0,2%-ra javul), valamint a +/- 0,01 %FS/°C hőmérséklet-drift értéket. A bemeneti impedancia áram esetén <= 50 Ohm, feszültség esetén >= 1 MOhm, míg a kimeneti terhelési impedancia feszültségmódban 1 kOhm, árammódban 300 Ohm. A modul túlterhelés elleni védelemmel is rendelkezik, amely feszültségbemenetek esetén 13 V-ig, árambemenetek esetén 40 mA-ig biztosít folyamatos túlterhelés-védelmet. A pontos műveleti paraméterek közé tartozik a 0,5%-os ismétlési pontosság mind a bemenetek, mind a kimenetek esetén, a 0,2%-os nemlinearitás, valamint a mindössze 20 mV kimeneti ingadozás. A keresztbeszéd (crosstalk) hatás is minimális, nem haladja meg az 1 LSB-t, ami biztosítja a csatornák közötti megbízható elkülönítést.
A fizikai kialakítás tekintetében a TM3AM6G kompakt méretekkel rendelkezik: 90 mm magasság, 23,6 mm szélesség és 70 mm mélység. A modul többféle módon rögzíthető, beleértve a TH35-15 és TH35-7,5 típusú kalapsínt az IEC 60715 szabvány szerint, illetve panel vagy lemezfelületre is szerelhető a megfelelő rögzítőkészlettel. Az elektromos csatlakozást két 10 x 1,5 mm² eltávolítható rugós csatlakozóblokk biztosítja 3,81 mm-es osztással, az egyik a bemenetek, a másik a bemenetek, kimenetek és tápellátás számára. A tápellátást tekintve a modul 24 V DC névleges tápfeszültséget igényel, amely 20,4-28,8 V között működőképes. A modul áramfelvétele 5 V DC esetén 45 mA terhelés nélkül és 55 mA teljes terheléssel, míg 24 V DC esetén 55 mA terhelés nélkül és 100 mA teljes terheléssel. A működési állapotot egy zöld LED jelzi a PWR felirattal. A modul számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 61131-2, CE, UKCA, RCM, EAC, cULus és cULus HazLoc minősítéseket, amely biztosítja a globális alkalmazhatóságát.
Schneider Electric Modicon TM3 - TM3AM6G - bővítő modul, 4 analóg be- 2 kimenet, 12/11+1 bit, +/-10V / 0...10V / 0…20mA / 4…20mA, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Bemeneti/kimeneti analóg modul
Kompatibilis sorozatok: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 4
Analóg bemeneti típusok: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V, feszültség -10...10 V
Analóg kimenetek száma: 2
Analóg kimeneti típusok: Áram: 4...20 mA, Áram: 0...20 mA, Feszültség: 0...10 V, Feszültség: -10...10 V
Műszaki jellemzők
Analóg bemeneti felbontás: 12 bit vagy 11 bit + előjel
Megengedett folyamatos túlterhelés: 13 V (feszültségbemenetnél), 40 mA (árambemenetnél)
Bemeneti impedancia: ≤ 50 Ohm áram esetén, ≥ 1 MOhm feszültség esetén
Analóg kimeneti felbontás: 12 bit vagy 11 bit + előjel
LSB érték: 2,44 mV 0...10 V feszültségnél, 4,88 mV -10...10 V feszültségnél, 4,88 µA 0...20 mA áramnál, 3,91 µA 4...20 mA áramnál
Terhelés típusa: Rezisztív
Terhelési impedancia: 1 kOhm feszültségnél, 300 Ohm áramnál
Stabilizációs idő: 1 ms
Konverziós idő: 1 ms + 1 ms csatornánként + 1 vezérlőciklus idő
Mintavételezési időtartam: 1 ms / 10 ms
Abszolút pontossági hiba: ±1% a teljes skálán, ±0,2% a teljes skálán 25°C-on
Hőmérséklet drift: ±0,01%FS/°C
Ismétlési pontosság: ±0,5%FS bemenetnél, ±0,5%FS kimenetnél
Nemlinearitás: ±0,2%FS
Kimeneti ingadozás: 20 mV
Keresztbeszéd: ≤ 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség tartomány: 20,4...28,8 V
Kábeltípus: Árnyékolt, csavart érpár kábel <30 m a be/kimeneti áramkörhöz
Áramfogyasztás: 45 mA 5 V DC-nél buszon keresztül terhelés nélkül, 55 mA 5 V DC-nél buszon keresztül teljes terheléssel, 55 mA 24 V DC-nél külső tápellátáson terhelés nélkül, 100 mA 24 V DC-nél külső tápellátáson teljes terheléssel
Helyi jelzés: 1 LED (zöld) a PWR-hez
Csatlakozás és szigetelés
Elektromos csatlakozás: 10 x 1,5 mm² eltávolítható rugós csatlakozóblokk 3,81 mm osztással a bemenetekhez, 10 x 1,5 mm² eltávolítható rugós csatlakozóblokk 3,81 mm osztással a bemenetek, kimenetek és tápellátás számára
Szigetelés: Bemenet és tápellátás között 1500 V AC, Bemenet és belső logika között 500 V AC, Kimenet és tápellátás között 1500 V AC, Kimenet és belső logika között 500 V AC
Jelölés: CE
Fizikai jellemzők
Rögzítés: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7,5 típusú kalapsín az IEC 60715 szerint, lemez vagy panel rögzítőkészlettel
Méretek: 90 mm magasság, 70 mm mélység, 23,6 mm szélesség
Környezeti feltételek
Szabványok: IEC 61131-2
Terméktanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Üzemi hőmérséklet: -10...55 °C vízszintes telepítés esetén, -10...35 °C függőleges telepítés esetén
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemeltetés esetén), 10...95%, kondenzáció nélkül (tárolás esetén)
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemeltetési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz-nél DIN sínen, 3 gn 8,4...150 Hz-nél DIN sínen
Ütésállóság: 15 gn 11 ms-ig
