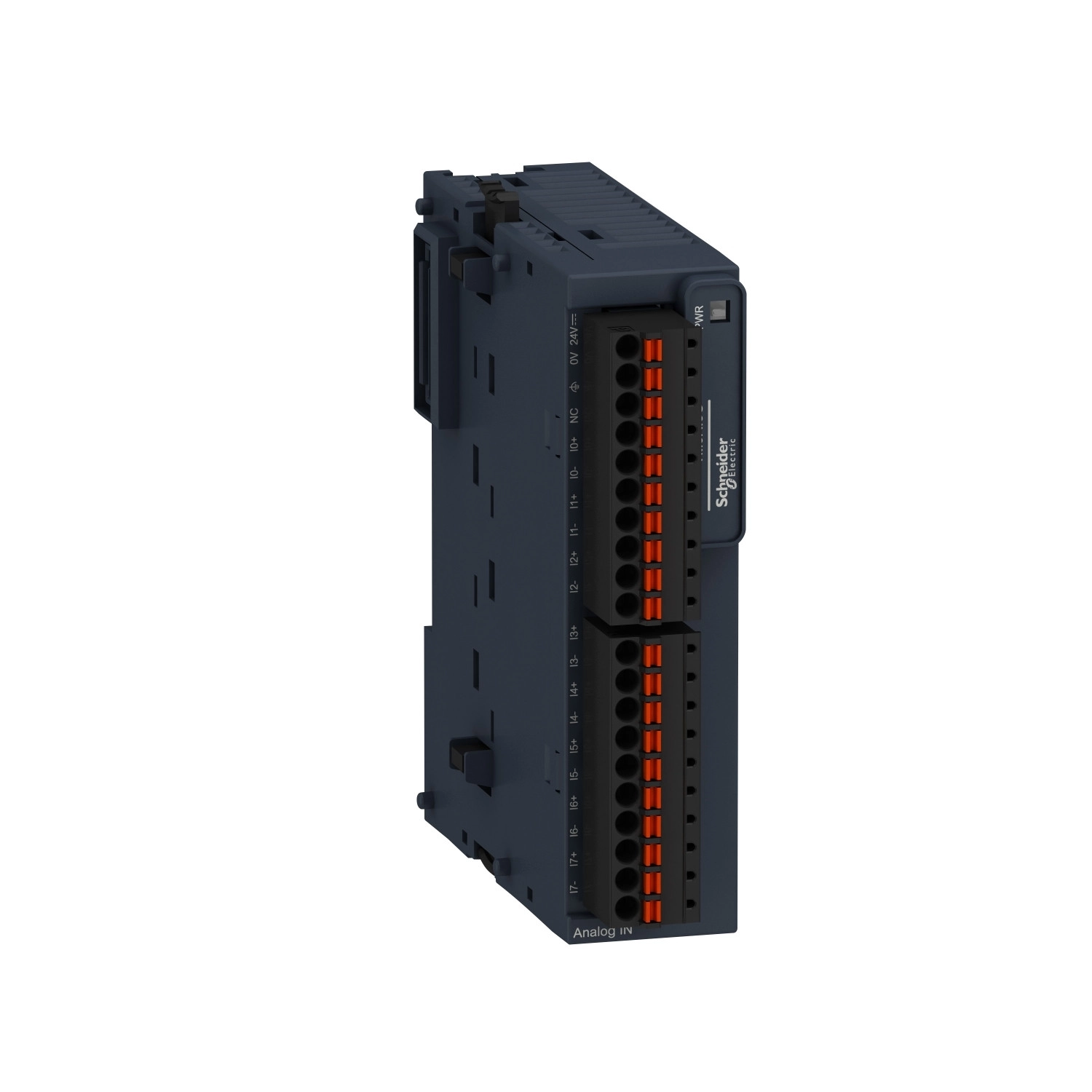

A Schneider Electric Modicon TM3 sorozatú TM3AI8G analóg bemeneti modulja egy rendkívül sokoldalú és pontos ipari automatizálási komponens, amely bővítőmodulként szolgál a Modicon M221, M241, M251 és M262 vezérlőkhöz. Ez a kompakt, mindössze 23,6 mm szélességű egység kiváló megoldást nyújt a különböző analóg jelek feldolgozására és az ipari folyamatok precíz mérésére.
A TM3AI8G modul 8 analóg bemeneti csatornával rendelkezik, amelyek rendkívüli rugalmasságot biztosítanak a jelfeldolgozásban. Minden bemenet konfigurálható különböző analóg jelekhez: feszültségméréshez (0...10 V, -10...10 V) vagy áramerősség méréshez (0...20 mA, 4...20 mA). Ez a sokféle bemeneti típus lehetővé teszi különböző érzékelők, távadók és más ipari eszközök közvetlen csatlakoztatását. A modul nagy pontosságú, 12 bites (illetve előjeles értékeknél 11 bit + előjel) felbontással rendelkezik, amely biztosítja a mért értékek rendkívül pontos digitalizálását és feldolgozását. A legkisebb értékváltozás (LSB) értéke feszültségmérésnél 2,44 mV (0...10 V tartományban) vagy 4,88 mV (-10...10 V tartományban), áramérzékelésnél pedig 4,88 µA (0...20 mA) vagy 3,91 µA (4...20 mA).
A modul kiemelkedő műszaki paraméterekkel büszkélkedhet: az abszolút pontossági hiba mindössze ±1% a teljes tartományban, 25°C-on pedig még jobb, ±0,2%. A hőmérsékletfüggő drift rendkívül alacsony, mindössze ±0,01%FS/°C, ami biztosítja a stabil mérést változó környezeti körülmények között is. Az ismétlési pontosság ±0,5%FS, a nemlinearitás ±0,2%FS, és az áthallás kevesebb mint 1 LSB. A konverziós idő 1 ms + 1 ms csatornánként + 1 vezérlő ciklusidő, a mintavételi időtartam pedig 1 ms, ami gyors reakcióidőt és hatékony adatfeldolgozást tesz lehetővé. A modul 24 V DC névleges tápfeszültséggel működik, amelynek megengedett tartománya 20,4-28,8 V. A bemeneti impedancia árammérésnél ≤ 50 Ohm, feszültségmérésnél ≥ 1 MOhm, ami biztosítja a különböző forrásokkal való optimális illesztést. Az üzemi áramfelvétel változó: a buszon keresztül 5 V DC mellett 35-40 mA, míg külső tápellátás esetén 24 V DC mellett 30-40 mA, a terheléstől függően.
A TM3AI8G szerelése rendkívül egyszerű és rugalmas: felszerelhető TH35-15 vagy TH35-7.5 típusú DIN sínre, illetve panelre is rögzítőkészlettel. A modult -10...55 °C (horizontális telepítésnél) vagy -10...35 °C (vertikális telepítésnél) környezeti hőmérsékleten lehet üzemeltetni, és IP20 védettséggel rendelkezik. A vezetékezés kényelmes a rugós sorkapcsoknak köszönhetően, amelyek 10 x 1,5 mm² méretű vezetékeket fogadnak 3,81 mm-es osztással. A modul rendelkezik zöld LED-del a tápellátás jelzésére, és különböző védelmekkel, például túlfeszültség elleni védelemmel (1 kV közös módusú, 0,5 kV differenciálmódú) és szigeteléssel (1500 V AC a bemenetek és tápellátás között, 500 V AC a bemenetek és belső logika között). A TM3AI8G megfelelő számos nemzetközi szabványnak, többek között CE, UKCA, RCM, EAC, cULus és cULus HazLoc tanúsítványokkal rendelkezik, és ellenáll az elektromágneses zavaroknak az IEC 61000 szabványsorozat követelményei szerint.
Schneider Electric Modicon TM3 - TM3AI8G - bővítő modul, 8 analóg bemenet, 12/11+1 bit, +/-10V / 0...10V / 0…20mA / 4…20mA, rugós műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Terméktípus: Analóg bemeneti modul
Kompatibilis családok: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 8
Analóg bemenet típusai: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V, feszültség -10...10 V
Technikai specifikációk
Analóg bemeneti felbontás: 12 bit, 11 bit + előjel
Megengedett folyamatos túlterhelés: 13 V (feszültség bemenet típus), 40 mA (áram bemenet típus)
Bemeneti impedancia: <= 50 Ohm (áram), >= 1 MOhm (feszültség)
LSB érték: 2,44 mV (0...10 V), 4,88 mV (-10...10 V), 4,88 µA (0...20 mA), 3,91 µA (4...20 mA)
Konverziós idő: 1 ms + 1 ms csatornánként + 1 vezérlő ciklusidő
Mintavételi időtartam: 1 ms
Abszolút pontossági hiba: +/- 1 % teljes skálára, +/- 0,2 % teljes skálára 25 °C-on
Hőmérséklet drift: +/- 0,01 %FS/°C
Ismétlési pontosság: +/-0,5 %FS
Nemlinearitás: +/- 0,2 %FS
Áthallás: <= 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20,4...28,8 V
Kábelezés: Sodort árnyékolt kábelpárok <30 m a bemeneti áramkörhöz
Áramfogyasztás: 40 mA 5 V DC-nél buszcsatlakozón keresztül teljes terhelésnél, 35 mA 5 V DC-nél buszcsatlakozón keresztül terhelés nélkül, 30 mA 24 V DC-nél külső tápellátáson terhelés nélkül, 40 mA 24 V DC-nél külső tápellátáson teljes terhelésnél
Helyi jelzés: 1 LED (zöld) PWR jelzésre
Elektromos csatlakozás: 10 x 1,5 mm² levehető rugós sorkapocs 3,81 mm osztással a bemenetekhez és tápellátáshoz, 10 x 1,5 mm² levehető rugós sorkapocs 3,81 mm osztással a bemenetekhez
Szigetelés: Bemenet és tápellátás között 1500 V AC, bemenet és belső logika között 500 V AC
Mechanikai és környezeti jellemzők
Rögzítési mód: TH35-15 típusú kalapsínes rögzítés az IEC 60715 szerint, TH35-7.5 típusú kalapsínes rögzítés az IEC 60715 szerint, lapra vagy panelre rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 23,6 mm
Üzemi környezeti hőmérséklet: -10...55 °C vízszintes telepítés esetén, -10...35 °C függőleges telepítés esetén
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (üzemeléskor), 10...95 %, kondenzáció nélkül (tároláskor)
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Tanúsítványok és megfelelőség
Szabványok: IEC 61131-2
Terméktanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
