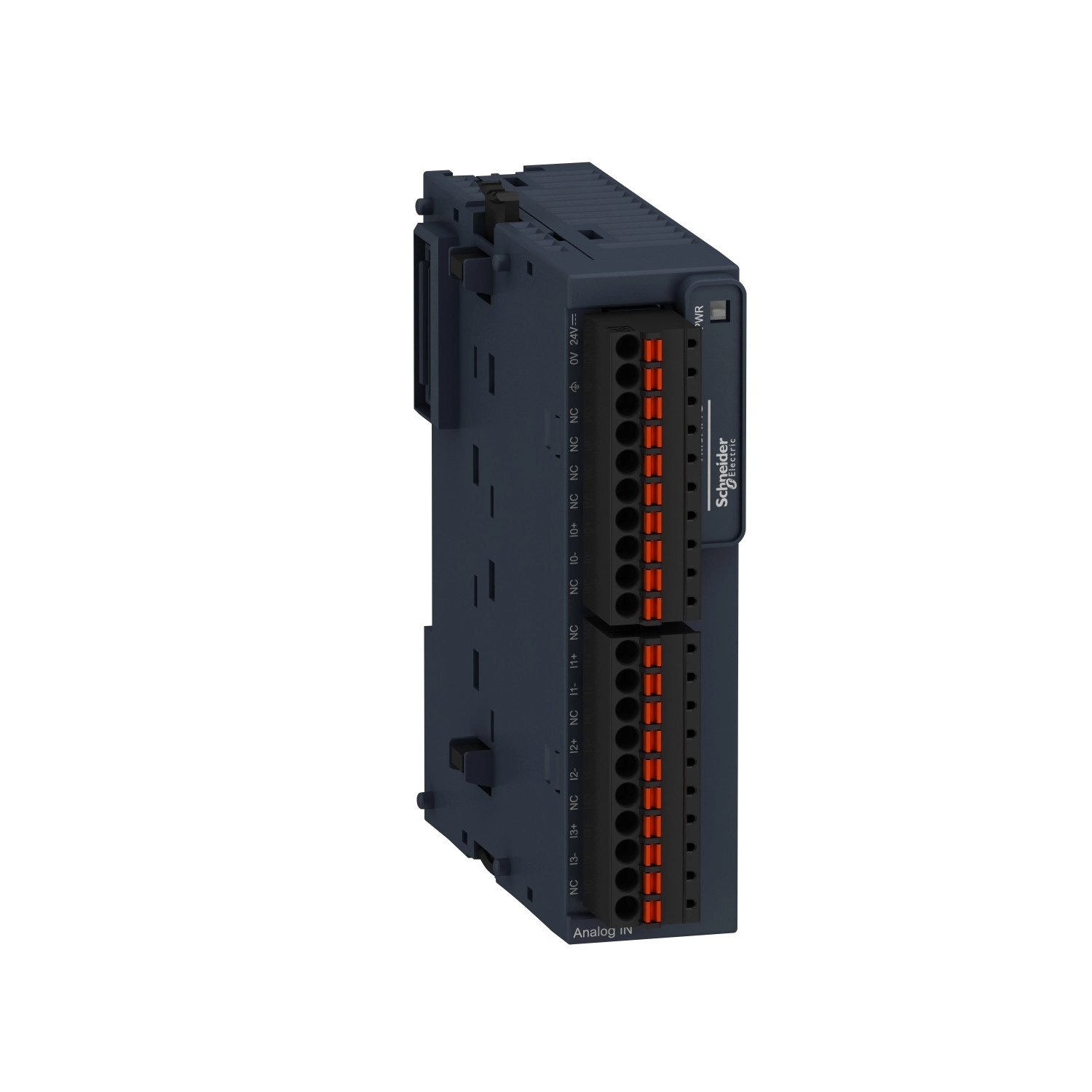

A Schneider Electric Modicon TM3 sorozatú TM3AI4G analóg bemeneti modul egy rendkívül sokoldalú és precíz eszköz, amely tökéletes megoldást nyújt az ipari automatizálási rendszerekben történő analóg jelek feldolgozására. Ez a kompakt, mindössze 23,6 mm szélességű, 90 mm magasságú és 70 mm mélységű modul ideálisan illeszkedik a modern vezérlőszekrényekbe, ahol a helytakarékosság fontos szempont.
A TM3AI4G modul 4 független analóg bemeneti csatornával rendelkezik, amelyek rendkívüli rugalmasságot biztosítanak a jelfeldolgozás terén. A bemenetek támogatják a leggyakoribb ipari jelszinteket, beleértve a 0-10 V és -10...10 V feszültségjeleket, valamint a 0-20 mA és 4-20 mA áramhurok jeleket. Ez a sokoldalúság lehetővé teszi, hogy egyetlen modullal különböző érzékelők és jeladók széles skáláját csatlakoztasd a rendszeredhez. A rugós sorkapocs kialakítás gyors és megbízható csatlakozást biztosít akár 1,5 mm² keresztmetszetű vezetékek számára, 3,81 mm-es osztással, ami megkönnyíti a telepítést és karbantartást.
A TM3AI4G modul kiemelkedő pontosságot és megbízhatóságot kínál. A 12 bites felbontás (feszültségmérés esetén), illetve 11 bit + előjel (bipoláris feszültségmérés esetén) lehetővé teszi a rendkívül finom jelváltozások érzékelését. Az abszolút pontosság +/-0,1% teljes skálán 25°C-on, ami kritikus mérési alkalmazásokban is kiváló teljesítményt biztosít. A modul további előnyei közé tartozik az alacsony linearitási hiba (+/-0,01% FS), a minimális áthallás (<=1 LSB) és a kiváló ismételhetőség (+/-0,5% FS). A hőmérsékleti drift mindössze +/-0,006% FS/°C, ami széles működési hőmérséklet-tartományon belül is stabil mérést garantál. A konverziós idő mindössze 1 ms + 1 ms csatornánként + 1 vezérlőciklus idő, ami gyors válaszidőt biztosít a változó folyamatokra.
A TM3AI4G teljes kompatibilitást kínál a Modicon termékcsaláddal, beleértve a Modicon M221, M241, M251 és M262 vezérlőket, így könnyen integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A modul tápellátását 24 V DC biztosítja (20,4-28,8 V tűréssel), fogyasztása alacsony: 35 mA 5 V DC-n a busz csatlakozón keresztül terhelés nélkül, 45 mA teljes terhelésnél, illetve 30 mA 24 V DC-n külső tápellátás esetén. A zöld PWR LED egyértelmű jelzést ad a modul működési állapotáról.
A TM3AI4G robusztus ipari kialakításának köszönhetően megbízhatóan működik még zord környezetben is. Az IP20-as védettség, a 2-es szennyezettségi fokozat, valamint a széles működési hőmérséklet-tartomány (-10...55 °C vízszintes, -10...35 °C függőleges telepítésnél) biztosítja a hosszú távú megbízhatóságot. A modul ellenáll a vibrációnak (3,5 mm 5-8,4 Hz-en, illetve 3 gn 8,4-150 Hz-en DIN sínen), valamint a 15 gn, 11 ms-os ütéseknek. Telepítése rendkívül egyszerű: felszerelhető TH35-15 vagy TH35-7.5 típusú kalapsínre az IEC 60715 szabványnak megfelelően, vagy közvetlenül panelre rögzíthető a megfelelő rögzítőkészlettel. Az egység elektromos szigetelést biztosít a bemenet és a tápellátás között (1500 V AC), valamint a bemenet és a belső logika között (500 V AC), növelve ezzel a rendszer biztonságát és megbízhatóságát.
Schneider Electric Modicon TM3 - TM3AI4G - bővítő modul műszaki adatok
Alapadatok
Termékcsalád: Modicon TM3
Termék típus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 4
Analóg bemenet típusok: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V, feszültség -10...10 V
Működési jellemzők
Analóg bemeneti felbontás: 12 bit, 11 bit + előjel
Megengedett folyamatos túlterhelés: 13 V feszültség típusú bemenetnél, 40 mA áram típusú bemenetnél
Bemeneti impedancia: <= 50 Ohm árambemenetnél, >= 1 MOhm feszültségbemenetnél
LSB érték:
2.44 mV 0...10 V feszültség esetén
4.88 mV -10...10 V feszültség esetén
4.88 µA 0...20 mA áram esetén
3.91 µA 4...20 mA áram esetén
Konverziós idő: 1 ms + 1 ms csatornánként + 1 vezérlő ciklusidő
Mintavételezési időtartam: 1 ms
Abszolút pontossági hiba: +/- 0.1 % teljes skálán 25 °C-on, +/- 1 % teljes skálán
Hőmérséklet drift: +/- 0.006 %FS/°C
Ismétlési pontosság: +/-0.5 %FS
Nem-linearitás: +/- 0.01 %FS
Áthallás: <= 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20.4...28.8 V
Kábel típusa: Sodrott árnyékolt érpáras kábel <30 m a bemeneti áramkörhöz
Áramfelvétel:
35 mA 5 V DC-n buszcsatlakozón keresztül terhelés nélkül
45 mA 5 V DC-n buszcsatlakozón keresztül teljes terhelésnél
30 mA 24 V DC-n külső tápellátáson keresztül
Helyi jelzés: 1 LED (zöld) a PWR számára
Csatlakozás és méretek
Elektromos csatlakozás: 10 x 1.5 mm² kivehető rugós sorkapocs 3.81 mm osztással a bemenetekhez és tápellátáshoz
Szigetelés: Bemenet és tápellátás között 1500 V AC, Bemenet és belső logika között 500 V AC
Rögzítési lehetőség: TH35-15 típusú kalapsín IEC 60715 szerint, TH35-7.5 típusú kalapsín IEC 60715 szerint, panel vagy lemez rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 23.6 mm
Környezeti paraméterek
Szabványok: IEC 61131-2
Termék tanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -10...55 °C vízszintes telepítésnél, -10...35 °C függőleges telepítésnél
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (üzemelés során), 10...95 %, kondenzáció nélkül (tárolás során)
Vibrációállóság: 3.5 mm 5...8.4 Hz-en DIN sínen, 3 gn 8.4...150 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
