A Schneider Electric Modicon TM3AI2H egy rendkívül precíz, nagy felbontású analóg bemeneti modul, amely kiemelkedő teljesítményével és sokoldalúságával ideális választás ipari automatizálási alkalmazásokhoz. A TM3AI2H modul két analóg bemeneti csatornát kínál, és tökéletesen integrálható a Modicon termékcsaládhoz, beleértve a Modicon M221, M241, M251 és M262 vezérlőket. A modul képes különböző analóg jelek fogadására, így rugalmasan alkalmazható különböző ipari környezetekben, ahol pontos jelkonverzióra és megbízható működésre van szükség.
A TM3AI2H modul 16 bites (illetve 15 bit + előjel) felbontásának köszönhetően rendkívül pontos adatfeldolgozást tesz lehetővé. A modul négyféle bemeneti jeltípus fogadására képes: 0-10 V és -10-+10 V feszültség, valamint 0-20 mA és 4-20 mA áram jelek. Ez a sokoldalúság lehetővé teszi, hogy szinte bármilyen ipari érzékelőt vagy jeladót könnyedén csatlakoztass hozzá. A bemenetek nagy pontosságot biztosítanak, mindössze ±0,1% teljes skála hibahatárral 25°C-on, illetve ±1% teljes skála hibahatárral a teljes működési hőmérséklettartományban. A hőmérséklet-drift rendkívül alacsony, mindössze ±0,006%FS/°C, ami stabil működést biztosít változó környezeti feltételek mellett is. A modul 1 ms mintavételi idővel és 1 ms + 1 ms csatornánkénti konverziós idővel rendelkezik, ami gyors válaszidőt biztosít a kritikus alkalmazásokhoz.
A TM3AI2H modul további előnyei közé tartozik a robusztus kialakítás és a kiemelkedő elektromos védettség. A modul 24 V DC tápfeszültséggel működik (20,4-28,8 V tartományban), és rendelkezik túlfeszültség elleni védelemmel. A bemenetek és a tápellátás között 1500 V AC, míg a bemenetek és a belső logika között 500 V AC szigetelés található, ami magas szintű biztonságot nyújt. A modul ellenáll az elektromágneses zavaroknak is, megfelelve számos IEC szabványnak, beleértve az IEC 61000 sorozatot. Az IP20 védettség, a -10°C és +55°C közötti működési hőmérséklet (vízszintes telepítés esetén), valamint a 3,5 mm / 3 gn rezgésállóság és a 15 gn ütésállóság biztosítja, hogy a modul a legigényesebb ipari környezetben is megbízhatóan működjön. A DIN-sínre vagy panelra szerelhető kompakt kivitel (90 mm x 70 mm x 23,6 mm) minimális helyet foglal el a kapcsolószekrényben, miközben a csavaros csatlakozóblokk egyszerű és biztonságos bekötést tesz lehetővé. A modul állapotát egy zöld LED jelzi a tápellátás meglétét mutatva, így könnyű a rendszer diagnosztikája.

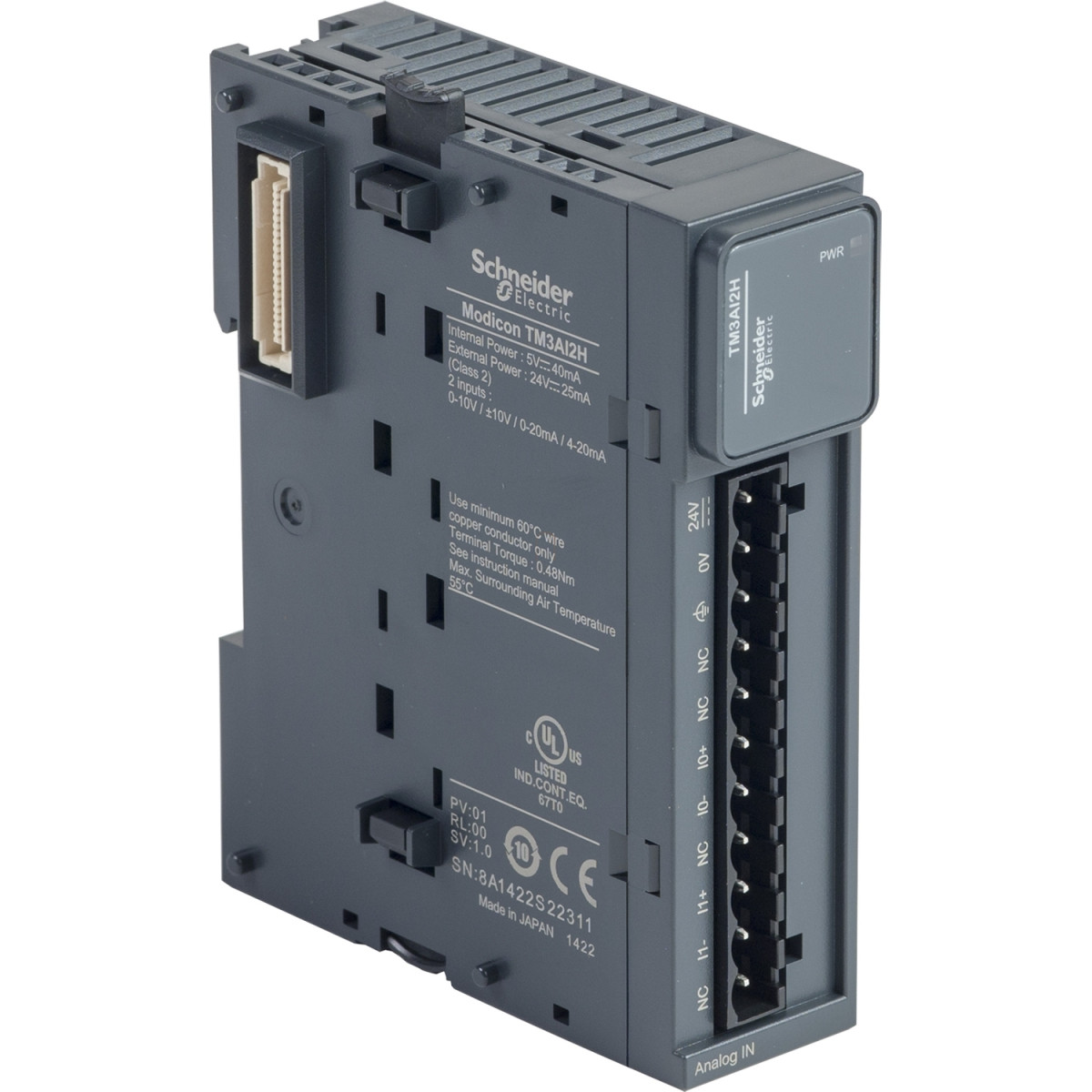

Schneider Electric Modicon TM3 - TM3AI2H - bővítő modul műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Termék típus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 2
Analóg bemenet típusai: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V, feszültség -10...10 V
Műszaki paraméterek
Analóg bemenet felbontása: 16 bit, 15 bit + előjel
Megengedett folyamatos túlterhelés: 13 V (feszültség bemenet esetén), 40 mA (áram bemenet esetén)
Bemeneti impedancia: ≤ 50 Ohm (áram), ≥ 1 MOhm (feszültség)
LSB érték: 0.153 mV (0...10 V), 0.305 mV (-10...10 V), 0.305 μA (0...20 mA), 0.244 μA (4...20 mA)
Konverziós idő: 1 ms + 1 ms csatornánként + 1 vezérlő ciklusidő
Mintavételezési idő: 1 ms
Abszolút pontosság: ±0,1% teljes skálára 25°C-on, ±1% teljes skálára
Hőmérséklet drift: ±0,006%FS/°C
Ismétlési pontosság: ±0,5%FS
Nem-linearitás: ±0,01%FS
Áthallás: ≤ 1 LSB
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 20,4...28,8 V
Kábelezés: Árnyékolt, sodrott érpáros kábel, <30 m a bemeneti áramkörhöz
Áramfelvétel: 30 mA 5 V DC-n a busz csatlakozón keresztül terhelés nélkül, 40 mA 5 V DC-n a busz csatlakozón keresztül teljes terhelésnél, 25 mA 24 V DC-n külső tápellátáson keresztül
Helyi jelzés: 1 LED (zöld) a tápellátáshoz
Elektromos csatlakozás: 11 x 2,5 mm² levehető csavaros csatlakozóblokk 5,08 mm-es osztással a bemenetekhez és tápellátáshoz
Szigetelés: Bemenet és tápellátás között 1500 V AC, bemenet és belső logika között 500 V AC
Szerelési adatok
Szerelési lehetőség: TH35-15 típusú kalapsín (IEC 60715), TH35-7.5 típusú kalapsín (IEC 60715), lemez vagy panel rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 23,6 mm
Környezeti jellemzők
Szabványok: IEC 61131-2
Termék tanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -10...55°C vízszintes telepítés esetén, -10...35°C függőleges telepítés esetén
Tárolási hőmérséklet: -25...70°C
Relatív páratartalom: 10...95%, kondenzáció nélkül (működés és tárolás esetén)
Szennyezettségi fok: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz-en DIN sínen, 3 gn 8,4...150 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
