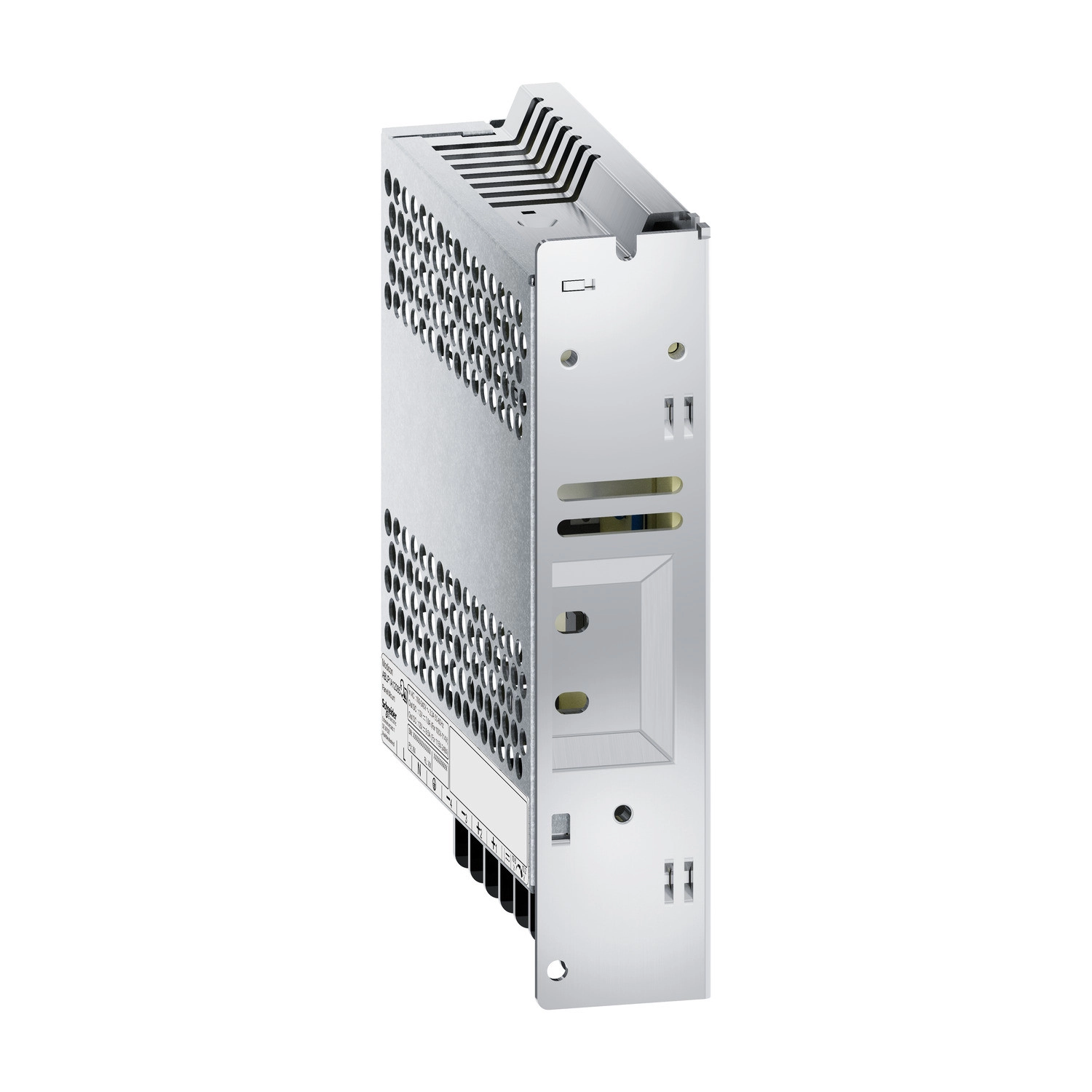

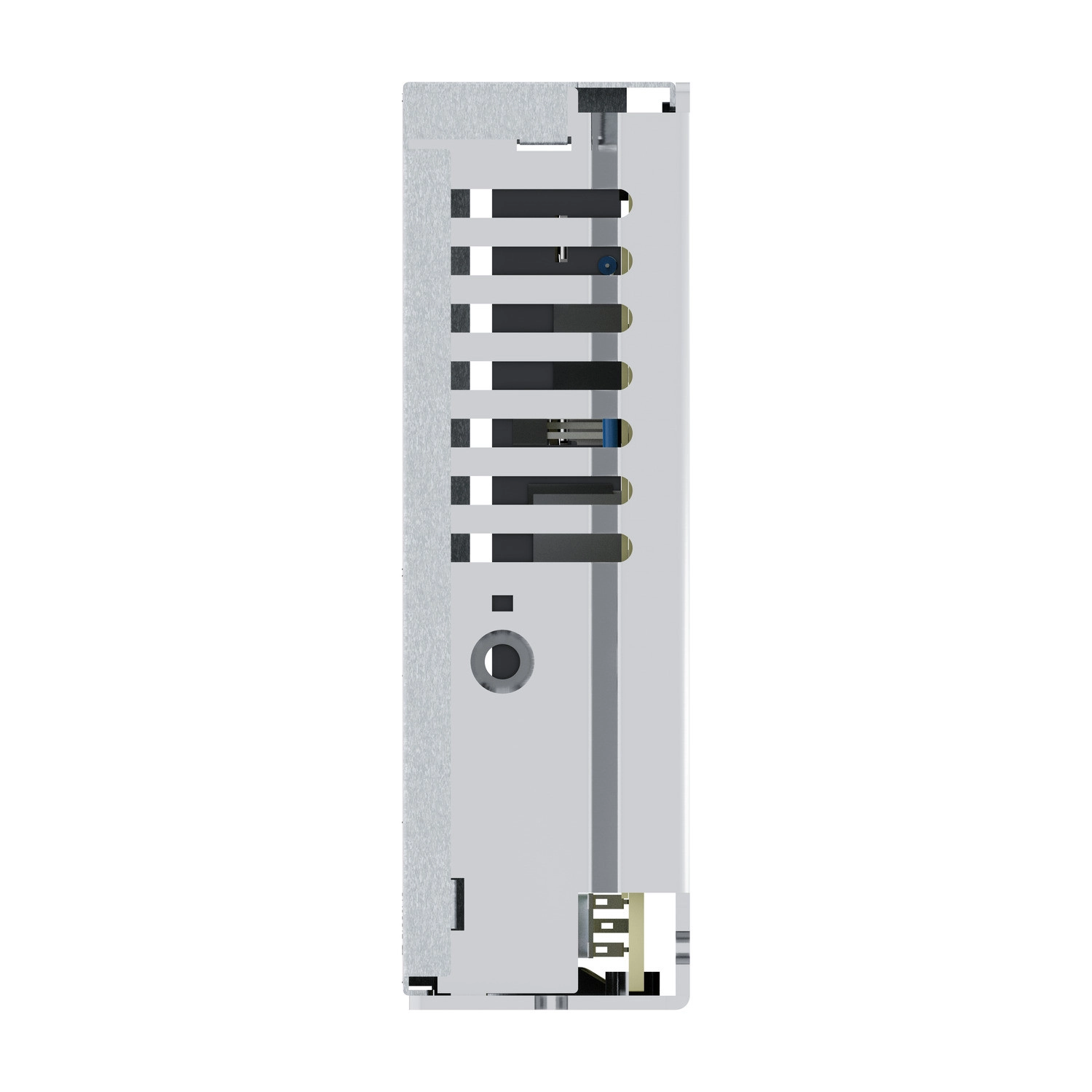

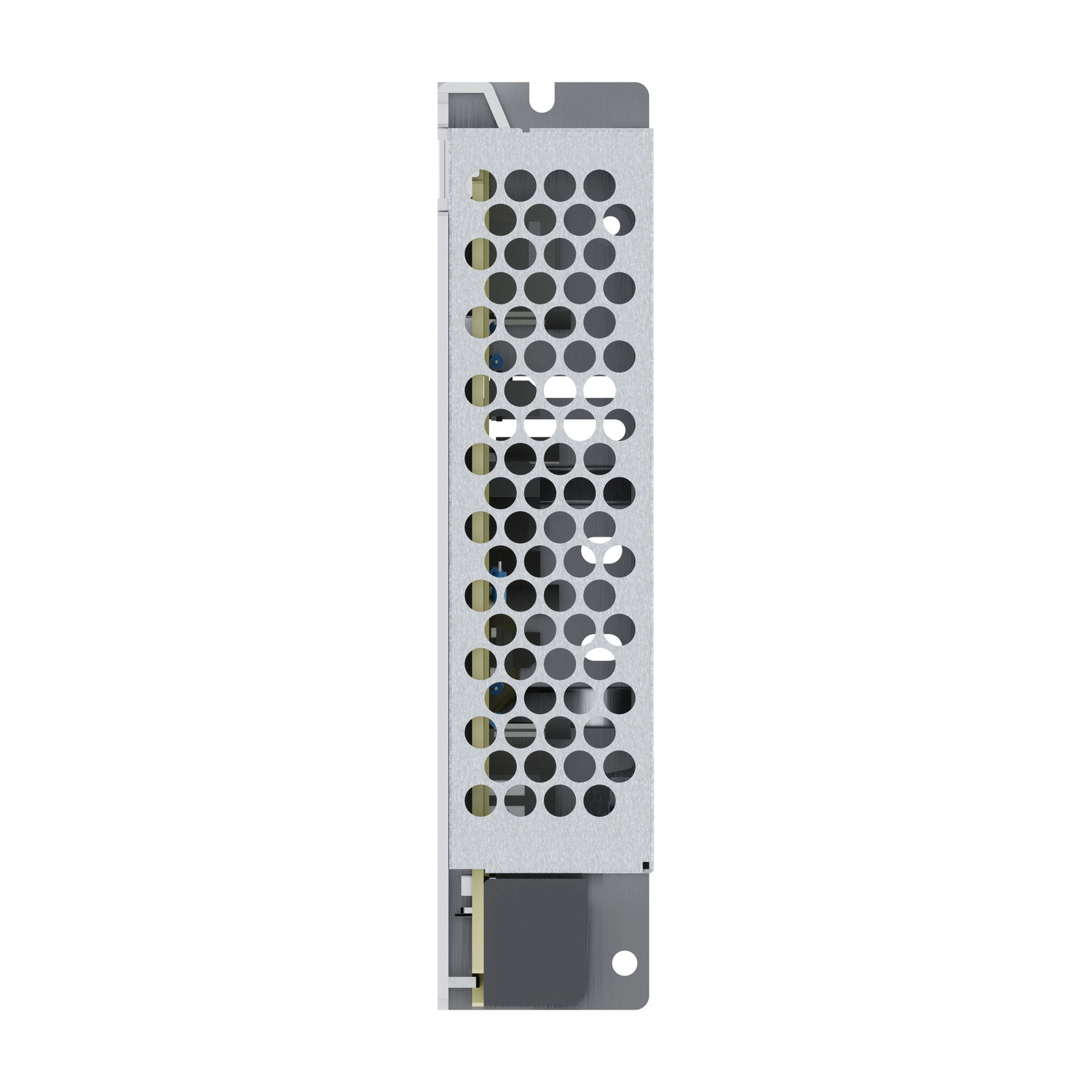

A Schneider Electric Modicon ABLP1A12085 egy szabályozott kapcsolóüzemű tápegység, amely számos ipari és vezérléstechnikai alkalmazásban kiváló választás. A készülék alumínium burkolattal rendelkezik és panel mount kivitelben készül, így könnyen beépíthető különféle vezérlőszekrényekbe és ipari berendezésekbe.
Az ABLP1A12085 tápegység univerzális bemenettel rendelkezik, amely 100-240V AC egyfázisú feszültségről üzemeltethető, és stabil 12V DC kimeneti feszültséget biztosít 8,5A áramerősséggel. A széles bemeneti feszültségtartomány (90-264V AC) lehetővé teszi, hogy különböző hálózati környezetekben is megbízhatóan működjön, legyen szó TN, TT vagy IT hálózatról. A névleges hálózati frekvencia 50-60 Hz közötti lehet. Az eszköz névleges teljesítménye 100W, ami elegendő számos ipari vezérlési, audio-vizuális, információs és kommunikációs feladatra.
A Modicon tápegység kiváló műszaki paraméterekkel rendelkezik: a hatásfoka 230V AC bemenetnél eléri a 88%-ot, ami alacsony hőtermelést és gazdaságos működést biztosít. A kimeneti feszültség 10,8-13,2V között állítható, így a pontos tápfeszültség-igények kielégíthetők. A teljesítmény-disszipáció 21W, a bekapcsolási idő kevesebb mint 500 ms, a tartási idő pedig 115V AC esetén több mint 20 ms, 230V AC esetén több mint 40 ms. Az eszköz képes 4000 μF kapacitív terhelés indítására is, ami rugalmasságot biztosít különböző terhelések esetén. A kimeneti maradék hullámosság (ripple) kevesebb mint 120 mV, ami rendkívül tiszta, stabil egyenfeszültséget jelent.
A tápegység többféle védőfunkcióval rendelkezik: túlterhelés és rövidzár ellen automatikus visszaállással, túlmelegedés és túlfeszültség ellen pedig manuális visszaállítással véd. A készülékben 4A-es integrált biztosíték található, amely nem cserélhető. A csatlakozás csavaros kötésekkel történik: 0,75-2,5 mm² (AWG 18-14) vezeték érvéghüvely nélkül, illetve 0,75-1,5 mm² (AWG 18-16) érvéghüvellyel. A kimeneti feszültség állapotát egy zöld LED jelzi.
A Modicon ABLP1A12085 tápegység sokoldalúan szerelhető: TH35-15 és TH35-7.5 típusú kalapsínre az IEC 60715 szabványnak megfelelően, kettős profilú DIN sínre, vagy akár közvetlenül panelre is. A készülék méretei kompaktak: 97 mm széles, 30 mm magas és 129 mm mély, súlya mindössze 0,3 kg. Párhuzamos és soros kapcsolásra is alkalmas, ami lehetővé teszi nagyobb teljesítményigény vagy redundancia esetén több egység összekötését. A megbízhatóságot a magas, 700.000 órás MTBF (átlagos meghibásodások közötti idő) érték is alátámasztja 25°C-on, teljes terhelés mellett, az SR 332 szabványnak megfelelően.
Modicon ABLP1A12085 tápegység műszaki adatok
Általános jellemzők
Termékcsalád: Modicon Tápegység
Termék típusa: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Kivitel: Panel mount
Burkolat anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú
Névleges teljesítmény: 100 W
Kimeneti feszültség: 12 V DC
Kimeneti áramerősség: 8,5 A
Részletes műszaki paraméterek
Bemeneti feszültségtartomány: 90...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Integrált biztosíték (nem cserélhető) 4 A
Bekapcsolási áram: 45 A 115 V-nál, 85 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nál, 0,45 230 V AC-nál
Hatásfok: 88% 230 V AC-nál
Kimeneti feszültség beállítási tartomány: 10,8...13,2 V
Teljesítmény disszipáció: 21 W
Áramfelvétel: < 2,3 A 115 V AC-nál, < 1,5 A 230 V AC-nál
Bekapcsolási idő: < 500 ms
Tartási idő: > 20 ms 115 V AC-nál, > 40 ms 230 V AC-nál
Indítás kapacitív terheléssel: 4000 µF
Maradék hullámosság: < 120 mV
Átlagos hibamentes működési idő (MTBF): 700000 óra 25 °C-on, teljes terhelésnél (SR 332 szerint)
Kimeneti védelmek
Túlterhelés és rövidzár elleni védelem: Automatikus visszaállás
Túlmelegedés elleni védelem: Manuális visszaállás
Túlfeszültség elleni védelem: Manuális visszaállás
Csatlakozás és mechanikai jellemzők

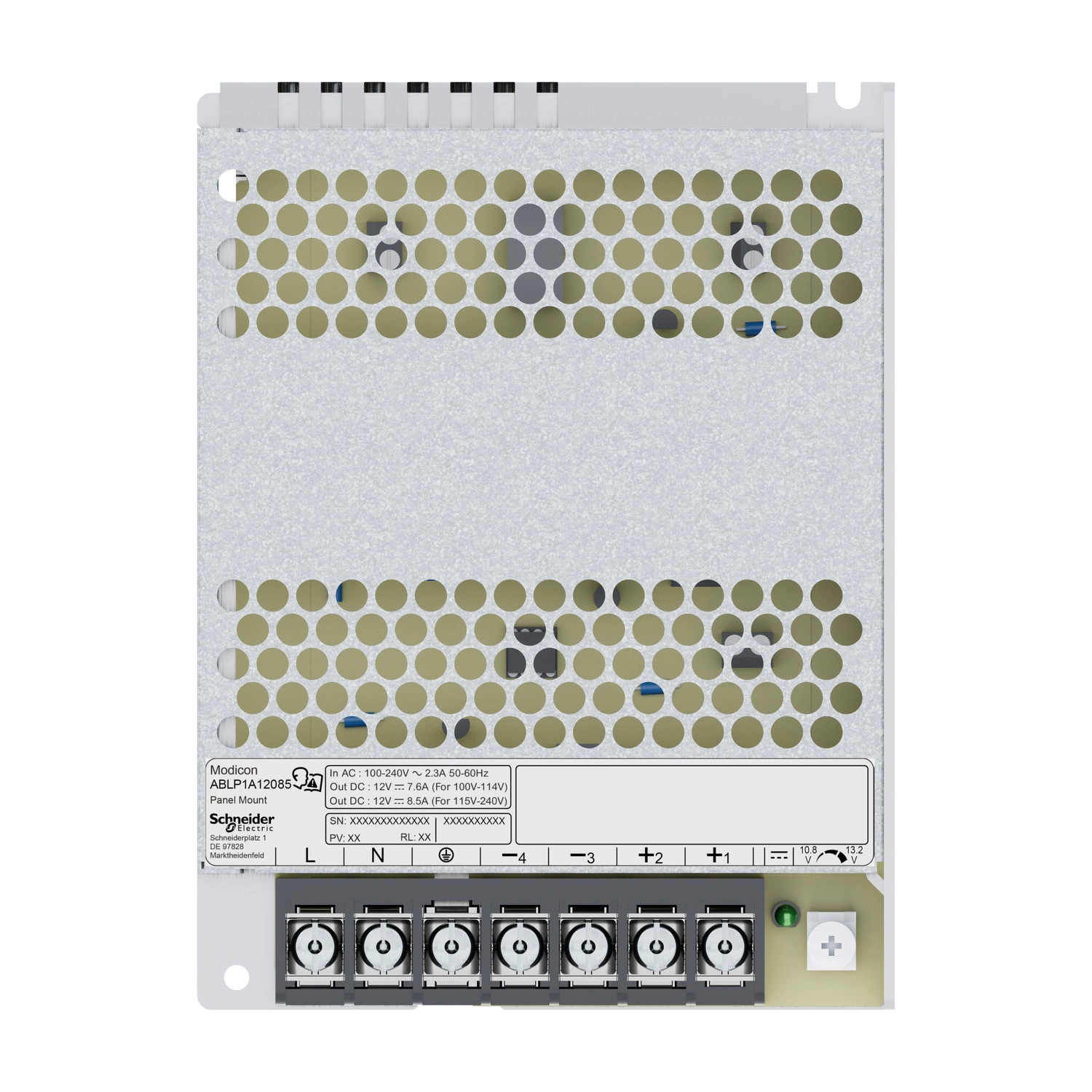

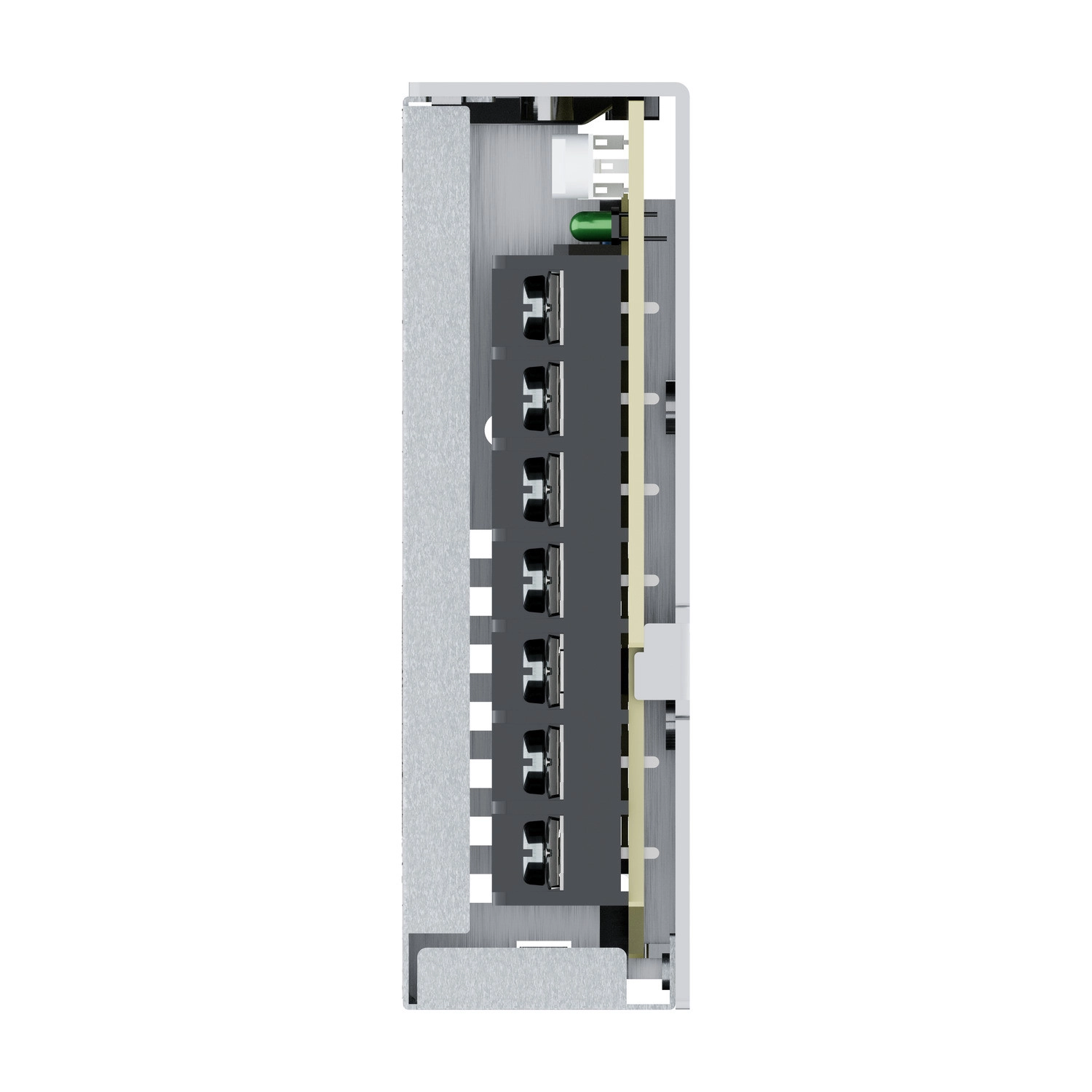

Csatlakozók: Csavaros csatlakozás: 0,75...2,5 mm² (AWG 18...AWG 14) érvéghüvely nélkül
Csavaros csatlakozás: 0,75...1,5 mm² (AWG 18...AWG 16) érvéghüvellyel
Vonal- és terhelésszabályozás: < 0,5% 0-100% terhelésnél 25°C-on, < 1% teljes feszültségtartományban 25°C-on
Állapotjelzés: 1 LED (zöld) kimeneti feszültség
Mélység: 129 mm
Magasság: 30 mm
Szélesség: 97 mm
Tömeg: 0,3 kg
Kimenetek csatolása: Párhuzamos, Soros
Szerelés és működési környezet

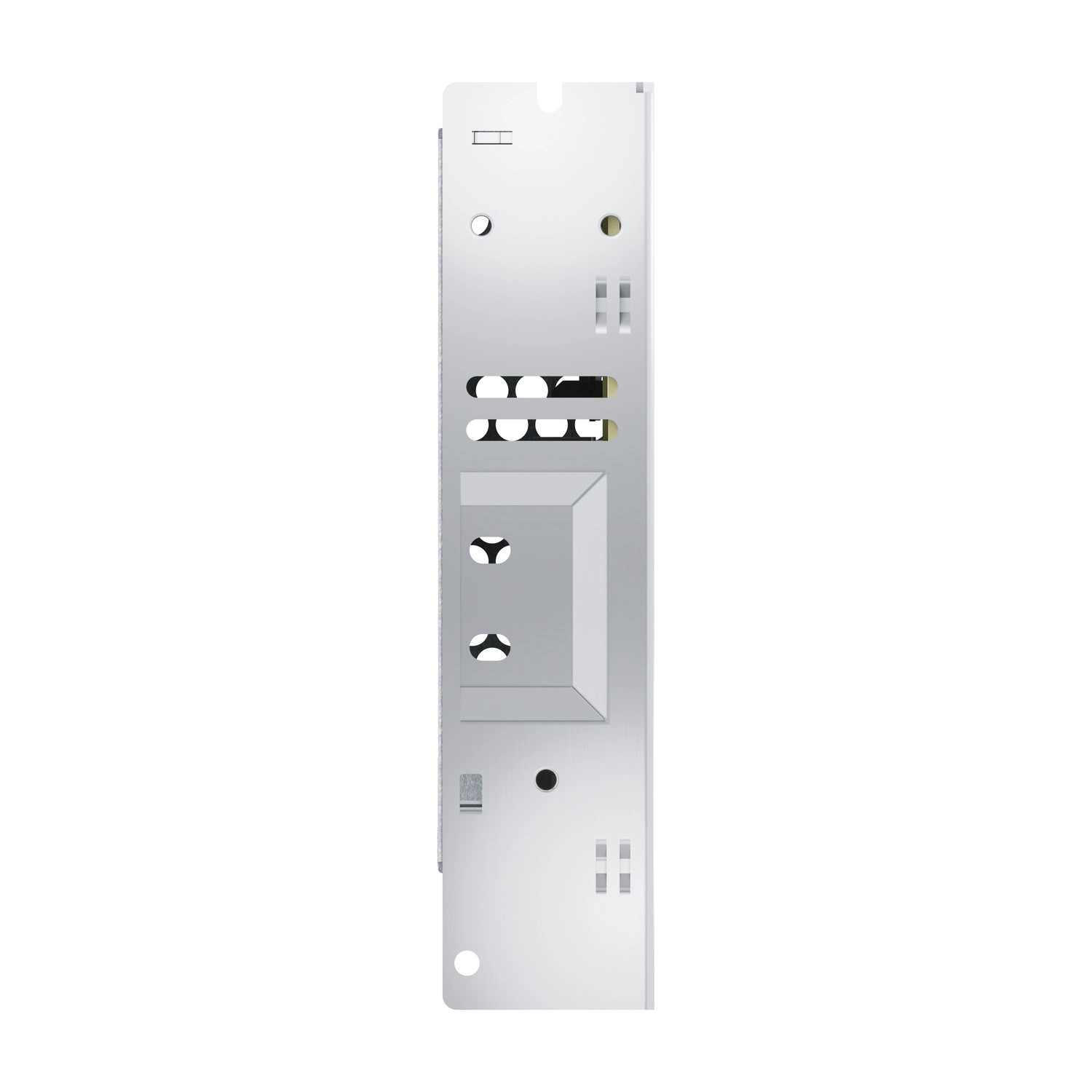

Szerelés: TH35-15 típusú kalapsín (IEC 60715), TH35-7.5 típusú kalapsín (IEC 60715), Duplaprofil DIN sín, Panel szerelés
Tápellátás: SELV az IEC 60950-1, IEC 60204-1, IEC 60364-4-41 szerint
Dielektromos szilárdság: 3750 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Működési magasság: 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP10
Környezeti hőmérséklet működés közben: -30...50 °C leértékelés nélkül (A, B, F, G szerelési pozíció < 2000 m)
Környezeti hőmérséklet működés közben: 50...70 °C 2% / °C áramerősség-csökkentéssel (A, B, F, G szerelési pozíció < 2000 m)
Áramütés elleni védelmi osztály: I. osztály
Szennyezettségi fok: 2
Vibrációállóság: 3 mm (f= 2...9 Hz) IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) IEC 60068-2-6 szerint
