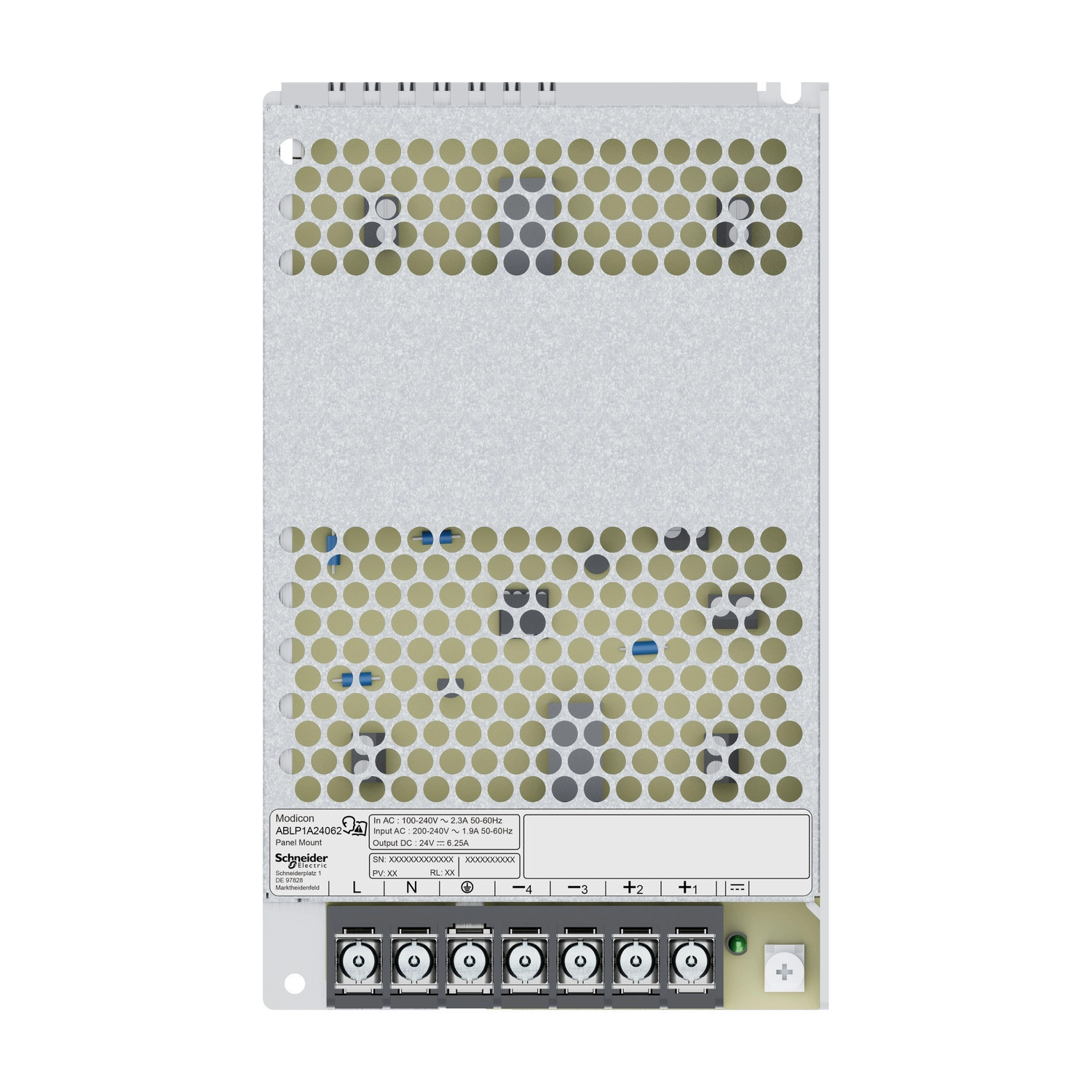

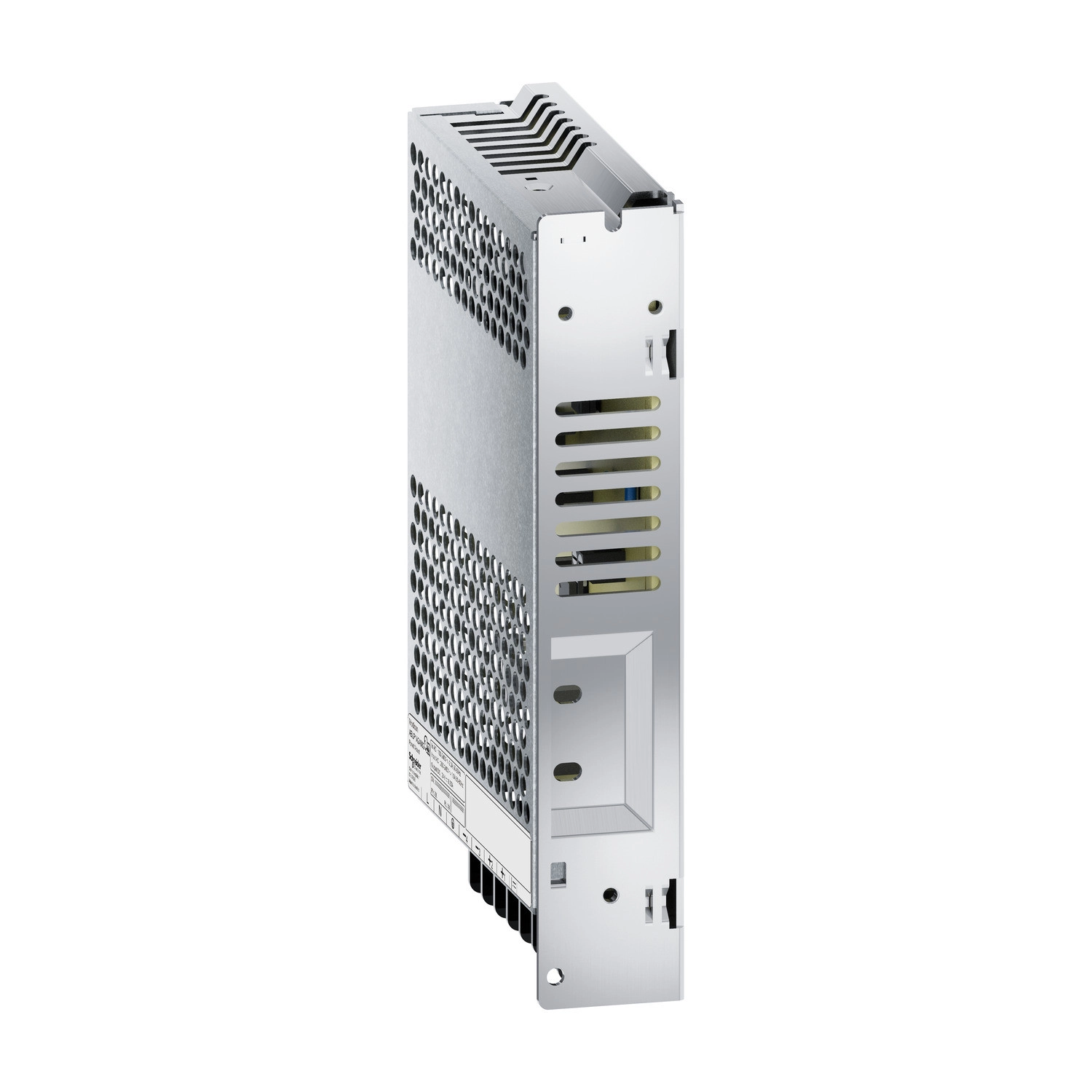

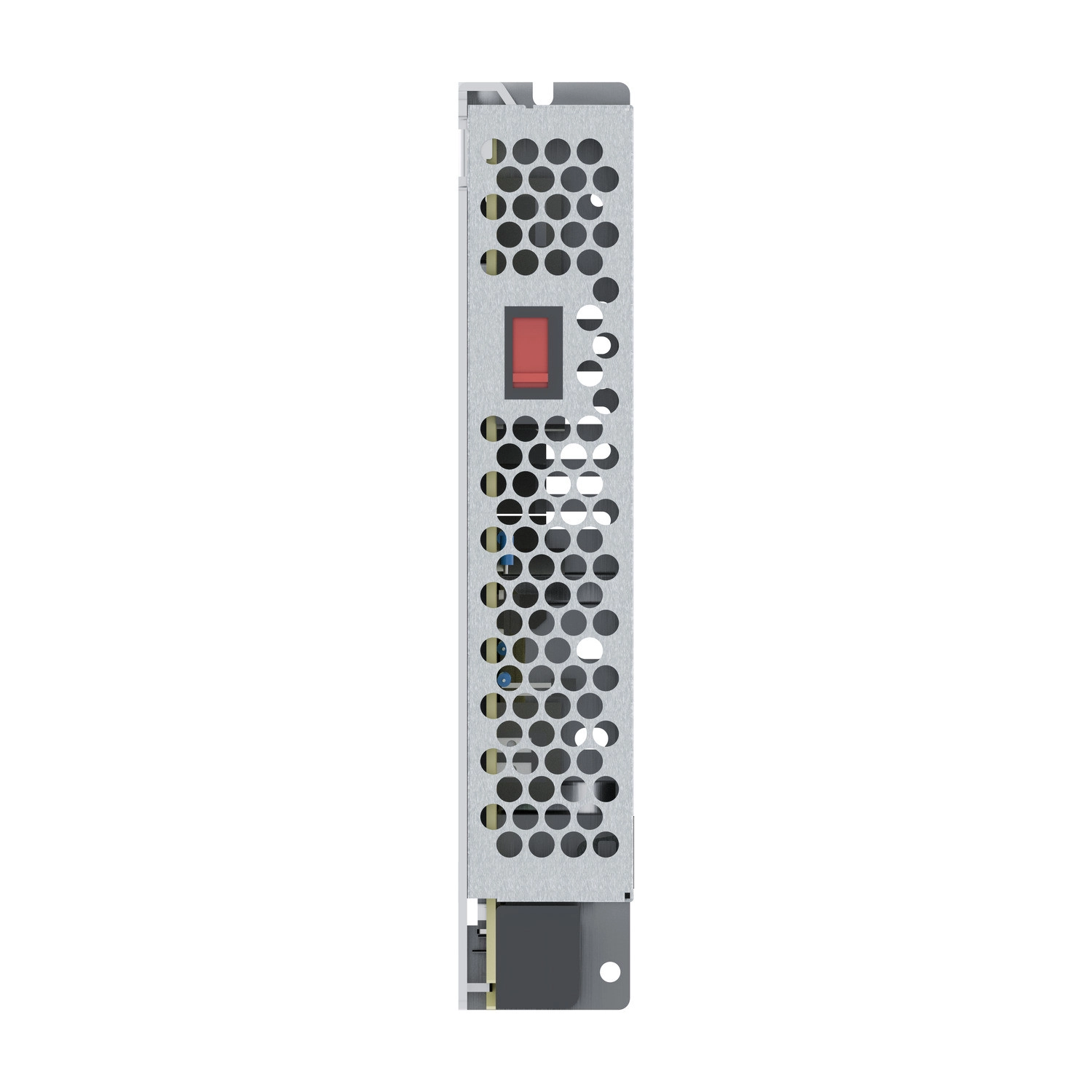

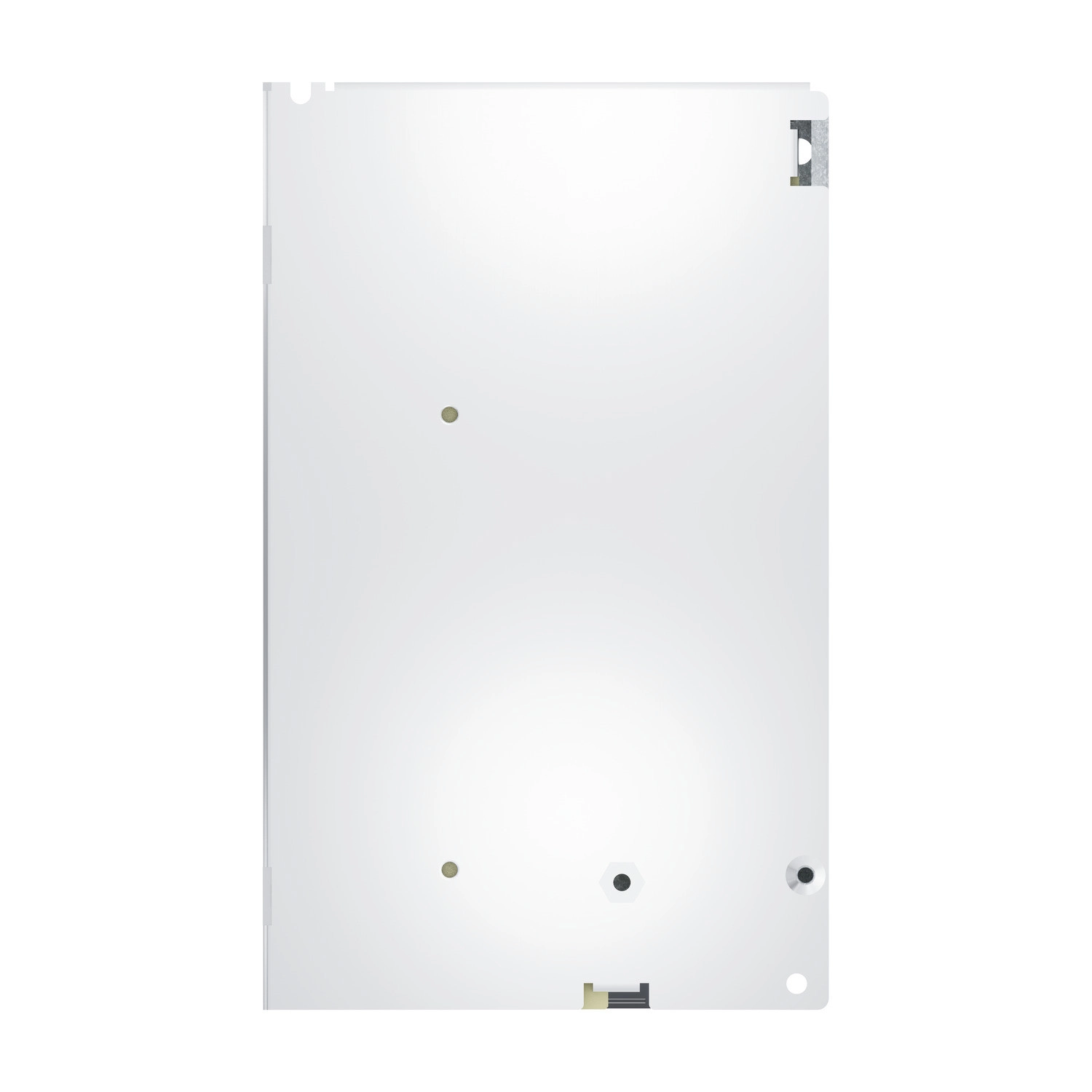

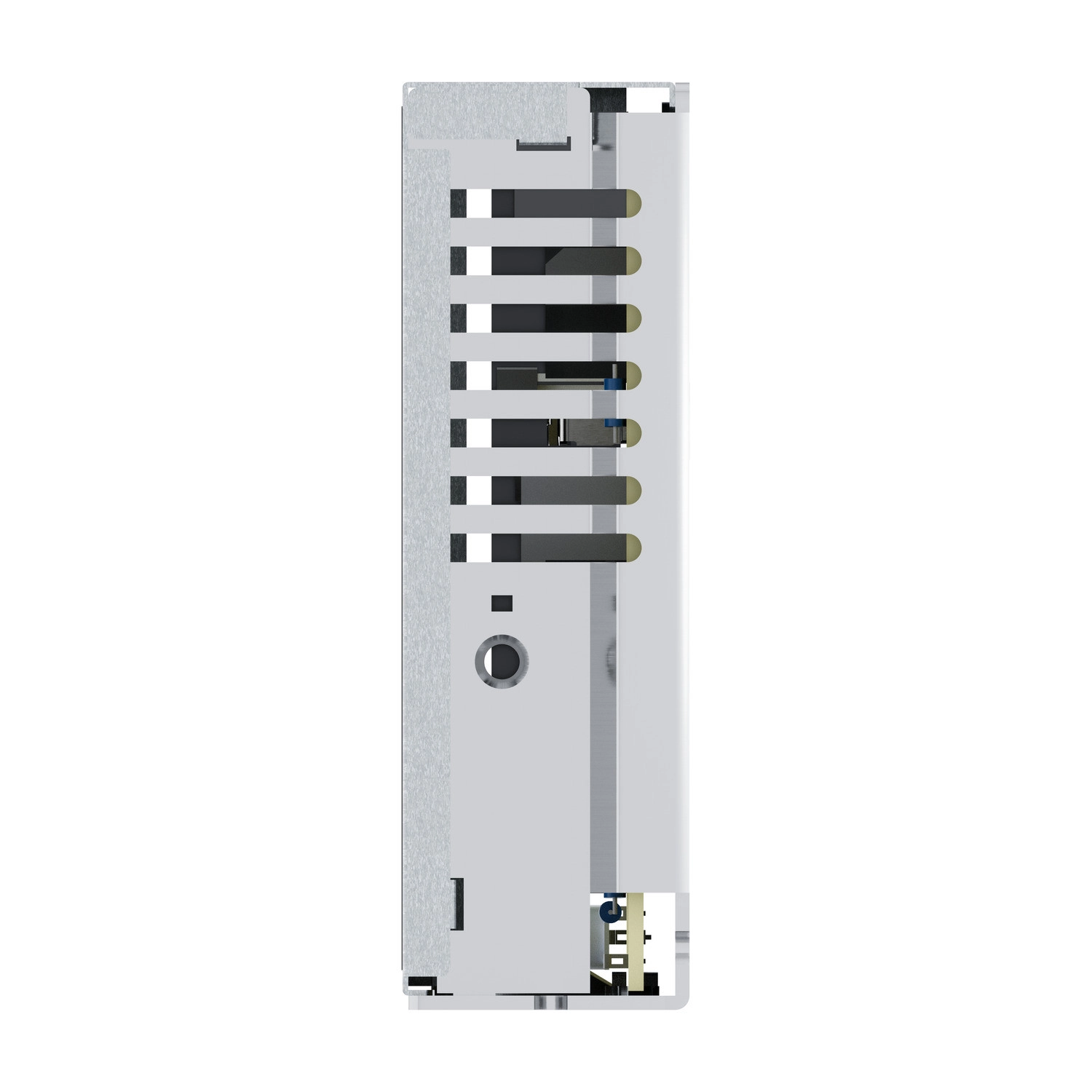

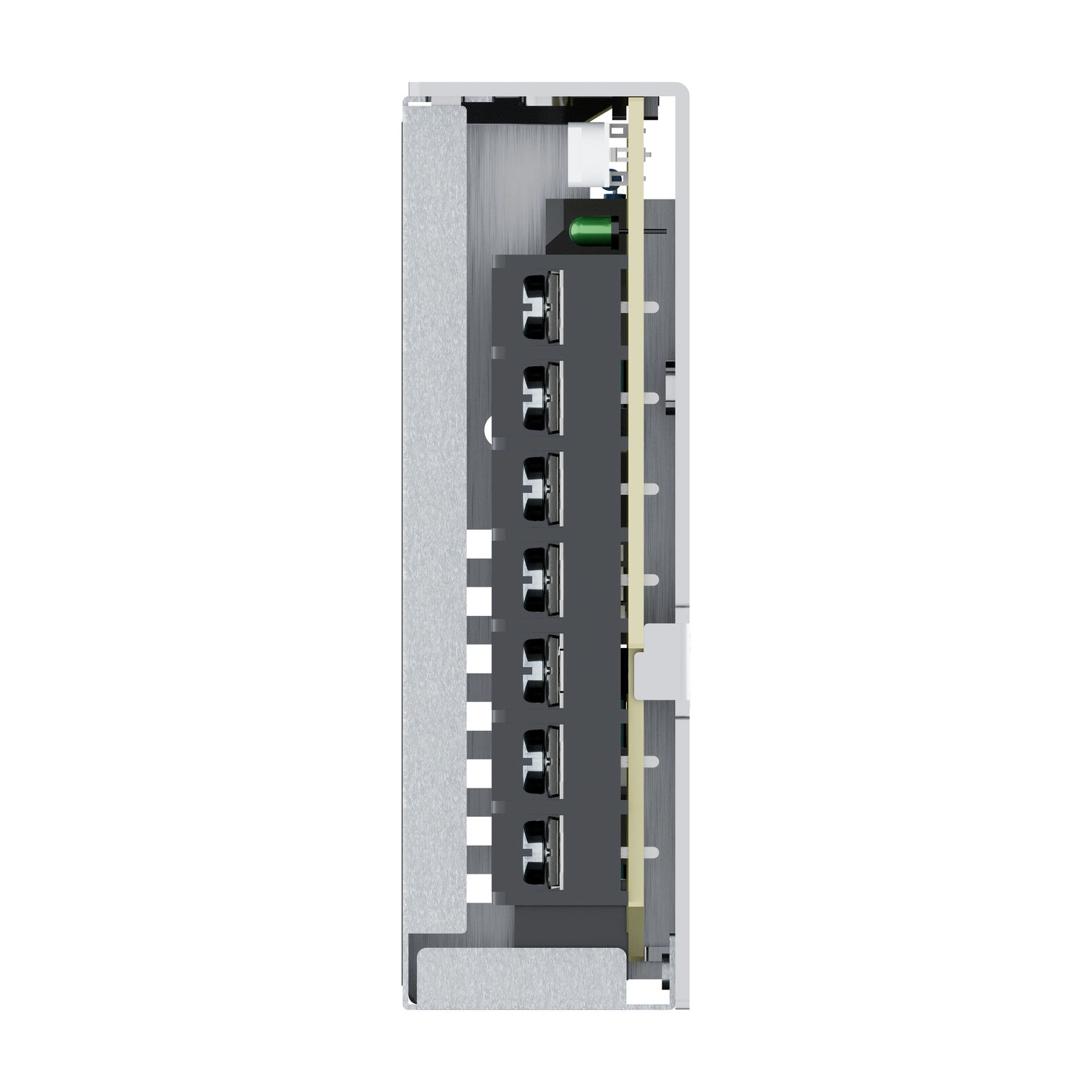

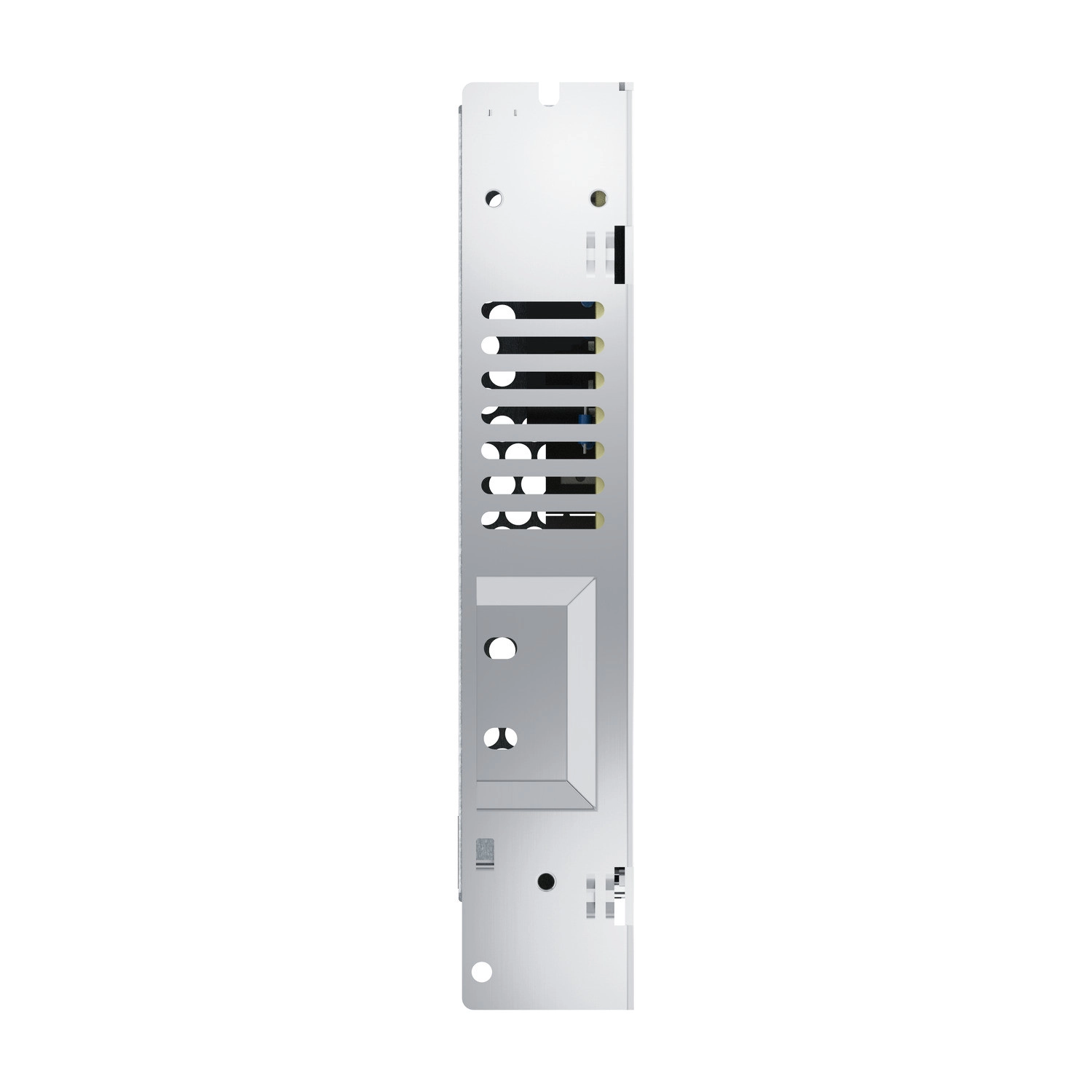

Schneider Electric ABLP1A24062 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Power Supply
Termék vagy komponens típus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Kiviteli változat: Panelre szerelhető
Burkolat anyaga: Alumínium
Névleges bemeneti feszültség: 100...120 V AC egyfázisú, 200...240 V AC egyfázisú
Névleges teljesítmény: 150 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áram: 6,25 A
Kiegészítő információk
Bemeneti feszültség határértékek: 90...132 V AC, 170...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC-nél
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 4 A
Bekapcsolási áram: 35 A 115 V-nál, 70 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nél, 0,45 230 V AC-nél
Hatásfok: 88,8% 230 V AC-nél
Kimeneti feszültség állítás: 21,6...26,4 V
Teljesítményveszteség: 29 W
Áramfelvétel: < 3,2 A 115 V AC, < 1,9 A 230 V AC
Bekapcsolási idő: < 500 ms
Tartási idő: > 20 ms 115 V AC, > 40 ms 230 V AC
Indítás kapacitív terheléssel: 7000 µF
Maradék ingadozás: < 170 mV
Átlagos meghibásodási idő közötti idő [MTBF]: 700000 h 25 °C-on, teljes terhelésnél, az SR 332 szerint
Védelmi funkciók
Kimeneti védelem típusa: Túlterhelés és rövidzárlat elleni védelem, védelmi technológia: automatikus visszaállítás
Túlmelegedés elleni védelem, védelmi technológia: manuális visszaállítás
Túlfeszültség elleni védelem, védelmi technológia: manuális visszaállítás
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros csatlakozás: 0,75...2,5 mm², (AWG 18...AWG 14) érvéghüvely nélkül
Csavaros csatlakozás: 0,75...1,5 mm², (AWG 18...AWG 16) érvéghüvellyel
Működési és környezeti feltételek
Üzemi környezeti hőmérséklet: -30...-25 °C áramcsökkentéssel 4% / °C, B, G szerelési pozíció < 2000 m
-25...50 °C csökkentés nélkül, B, G szerelési pozíció < 2000 m
50...70 °C áramcsökkentéssel 2% / °C, B, G szerelési pozíció < 2000 m
Működési magasság: 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
Rezgésállóság: 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint
10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
Méretek és szerelési opciók
Mélység: 159 mm
Magasság: 30 mm
Szélesség: 97 mm
Szerelési támogatás: TH35-15 kalapprofilú sín az IEC 60715 szerint
TH35-7.5 kalapprofilú sín az IEC 60715 szerint
Dupla profilú DIN sín
Panelre szerelhető
Egyéb jellemzők
Kimeneti csatolás: Párhuzamos, Soros
Tápellátás: SELV az IEC 60950-1 szerint, SELV az IEC 60204-1 szerint, SELV az IEC 60364-4-41 szerint
Dielektromos szilárdság: 3750 V AC bemenet-kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Szennyezési fokozat: 2
Elektromos áramütés elleni védelem osztálya: I. osztály
