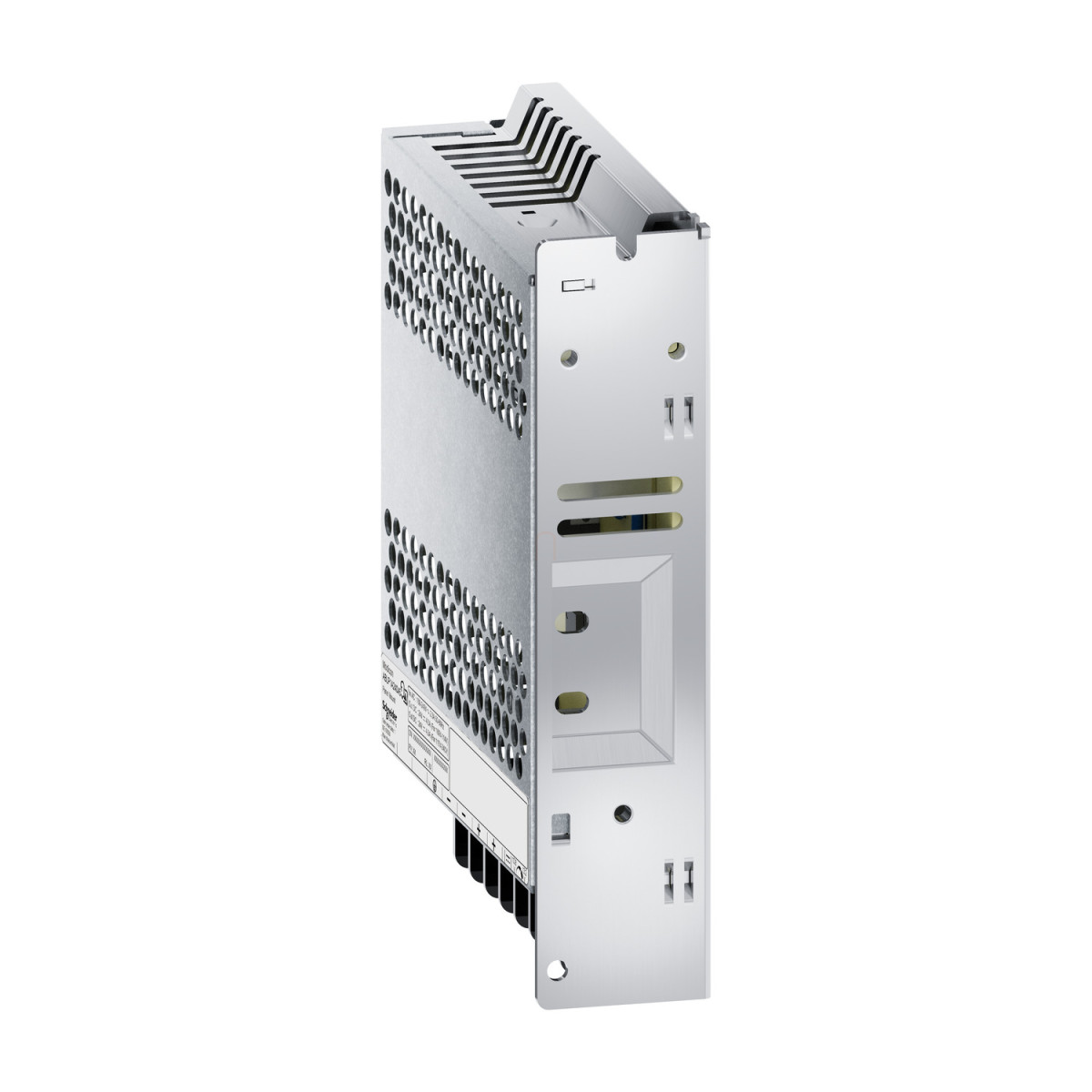

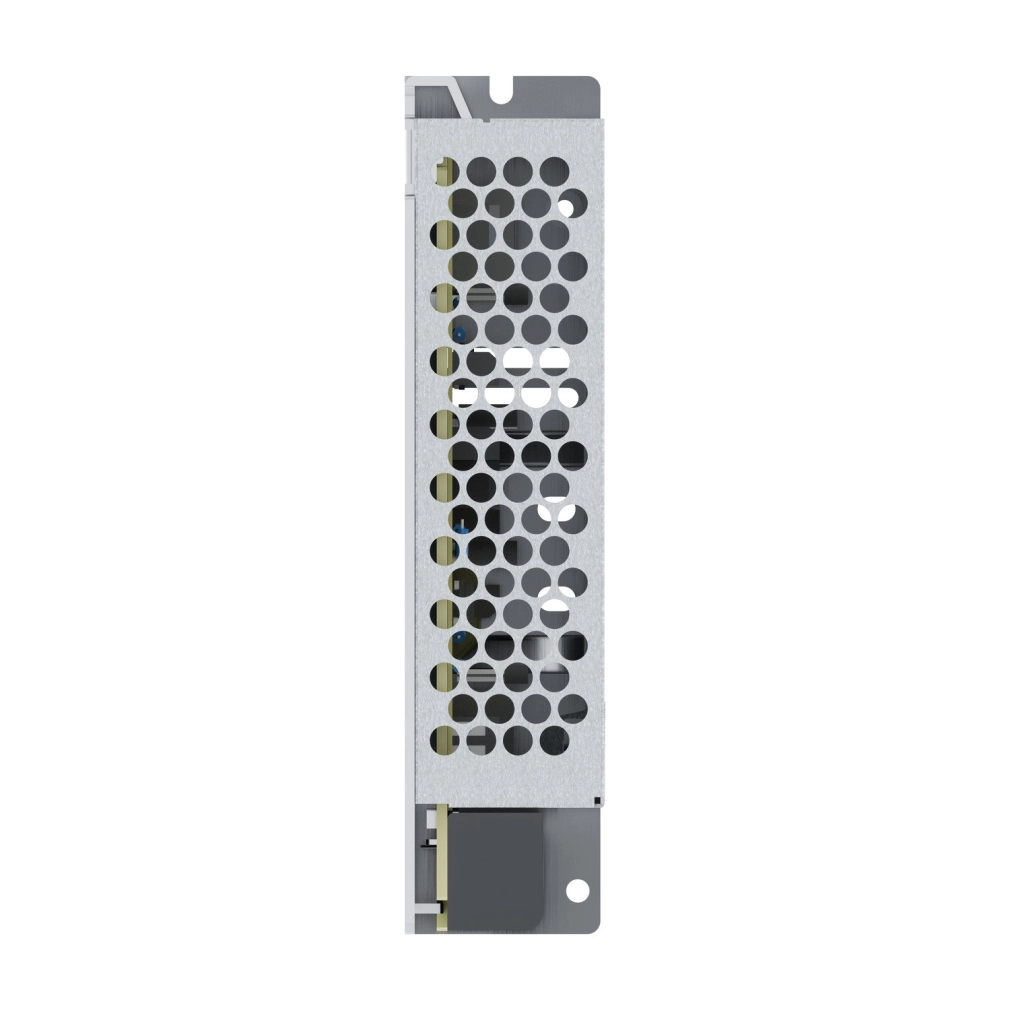

A Schneider Electric Modicon ABLP1A24045 tápegység egy nagy teljesítményű és megbízható áramforrás, amely ipari és automatizálási alkalmazásokhoz lett kifejlesztve. Ez a panel mount kivitelű, alumínium házas, kapcsolóüzemű tápegység a modern vezérlőrendszerek stabil működését biztosítja, miközben kompakt kialakításának köszönhetően könnyen beilleszthető különböző vezérlőszekrényekbe és panelekbe.
A készülék 100-240V AC egyfázisú bemeneti feszültséggel rendelkezik, így világszerte használható különböző hálózati rendszerekben (TN, TT, IT kompatibilis). A tápegység 24V DC kimeneti feszültséget biztosít 4,5A áramerősséggel, ami 100W névleges teljesítményt jelent. A kimeneti feszültség 21,6V és 26,4V között állítható, ami rugalmasságot biztosít a különböző alkalmazásokhoz. A magas, 89%-os hatásfoknak köszönhetően minimális a hőveszteség, ami hosszabb élettartamot és megbízhatóbb működést eredményez.
A Modicon ABLP1A24045 tápegység számos védelmi funkcióval rendelkezik, amelyek biztosítják a biztonságos működést és védik a csatlakoztatott eszközöket. Beépített túlterhelés és rövidzár elleni védelemmel rendelkezik, amely automatikusan visszaáll. Emellett túlmelegedés és túlfeszültség elleni védelemmel is fel van szerelve, amelyeknél manuális visszaállítás szükséges. A beépített 4A-es biztosíték (nem cserélhető) védi a bemeneti oldalt. A tápegység bemeneti feszültség tartománya 90-264V AC, ami stabilitást biztosít akár ingadozó hálózati feszültség esetén is. A tartási idő (kimeneti feszültség fenntartása áramkimaradás esetén) minimum 20 ms 115V AC-nél és minimum 40 ms 230V AC-nél, ami elegendő időt biztosít a csatlakoztatott eszközök számára a biztonságos leálláshoz rövid áramkimaradások esetén.
A tápegység IP10 védettséggel rendelkezik, és különböző szerelési pozíciókban használható. A működési hőmérséklet tartománya -30°C és +50°C között van teljesítménycsökkenés nélkül, ami lehetővé teszi a szélsőséges környezetekben történő alkalmazást is. 50°C és 70°C között teljesítménycsökkenéssel (2% per °C) továbbra is használható. Az ABLP1A24045 akár 5000 méteres tengerszint feletti magasságban is működőképes, bár 2000 méter felett teljesítménycsökkenéssel kell számolni. A tápegység rendkívüli megbízhatóságát jelzi a 700.000 órás MTBF (meghibásodások közötti átlagos idő) érték 25°C-on, teljes terhelésnél. Ez a magas érték különösen fontos a kritikus ipari alkalmazásoknál, ahol a folyamatos működés elengedhetetlen. A készülék számos nemzetközi szabványnak megfelel, beleértve az IEC, EN, UL és CSA szabványokat, és rendelkezik CE, CULus, EAC, RCM, CB Scheme és KC tanúsítványokkal.
Schneider Electric Modicon ABLP1A24045 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típusa: Szabályozott kapcsolóüzemű
Kiviteli változat: Panel mount
Ház anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú
Névleges teljesítmény: 100 W
Kimeneti feszültség: 24 V DC
Tápegység kimeneti áram: 4,5 A
Bemeneti jellemzők
Bemeneti feszültség határértékek: 90...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgási áram: 1 mA 240 V AC
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 4 A
Bekapcsolási áram: 45 A 115 V-nál, 85 A 230 V-nál
Teljesítménytényező: 0,55 115 V AC-nél, 0,45 230 V AC-nél
Áramfelvétel: < 2,3 A 115 V AC-nél, < 1,5 A 230 V AC-nél
Kimeneti jellemzők
Hatásfok: 89% 230 V AC-nél
Kimeneti feszültség állítási tartomány: 21,6...26,4 V
Teljesítmény veszteség: 20 W
Bekapcsolási idő: < 500 ms
Tartási idő: > 20 ms 115 V AC-nél, > 40 ms 230 V AC-nél
Indítás kapacitív terheléssel: 4000 µF
Maradék hullámosság: < 150 mV
Átlagos meghibásodások közötti idő [MTBF]: 700000 óra 25°C-on, teljes terhelésnél, SR 332 szerint
Kimeneti védelem típusa: Túlterhelés és rövidzár ellen (automatikus visszaállás), túlmelegedés ellen (manuális visszaállás), túlfeszültség ellen (manuális visszaállás)
Sor- és terhelésszabályozás: < 0,5% 0-100% terhelésnél 25°C-on, < 1% teljes feszültségtartományban 25°C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség
Fizikai jellemzők
Mélység: 129 mm
Magasság: 30 mm
Szélesség: 97 mm
Nettó tömeg: 0,3 kg
Telepítési és működési jellemzők
Kimeneti csatolás: Párhuzamos, Soros
Szerelési támogatás: TH35-15 típusú kalapsín IEC 60715 szerint, TH35-7.5 típusú kalapsín IEC 60715 szerint, Kettős profilú DIN sín, panel szerelés
Tápellátás: SELV az IEC 60950-1, IEC 60204-1, IEC 60364-4-41 szerint
Dielektromos szilárdság: 3750 V AC bemenet és kimenet között
Élettartam: 10 év
Túlfeszültség kategória: II
Környezeti jellemzők
Üzemi magasság: 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettségi fokozat: IP10
Környezeti hőmérséklet üzemeltetés során: -30...50°C teljesítménycsökkenés nélkül (A, B, F, G szerelési pozíciókban < 2000 m), 50...70°C 2% per °C teljesítménycsökkenéssel (A, B, F, G szerelési pozíciókban < 2000 m)
Elektromos áramütés elleni védelem osztálya: I. osztály
Szennyezettségi fok: 2
Rezgésállóság: 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint, 10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
