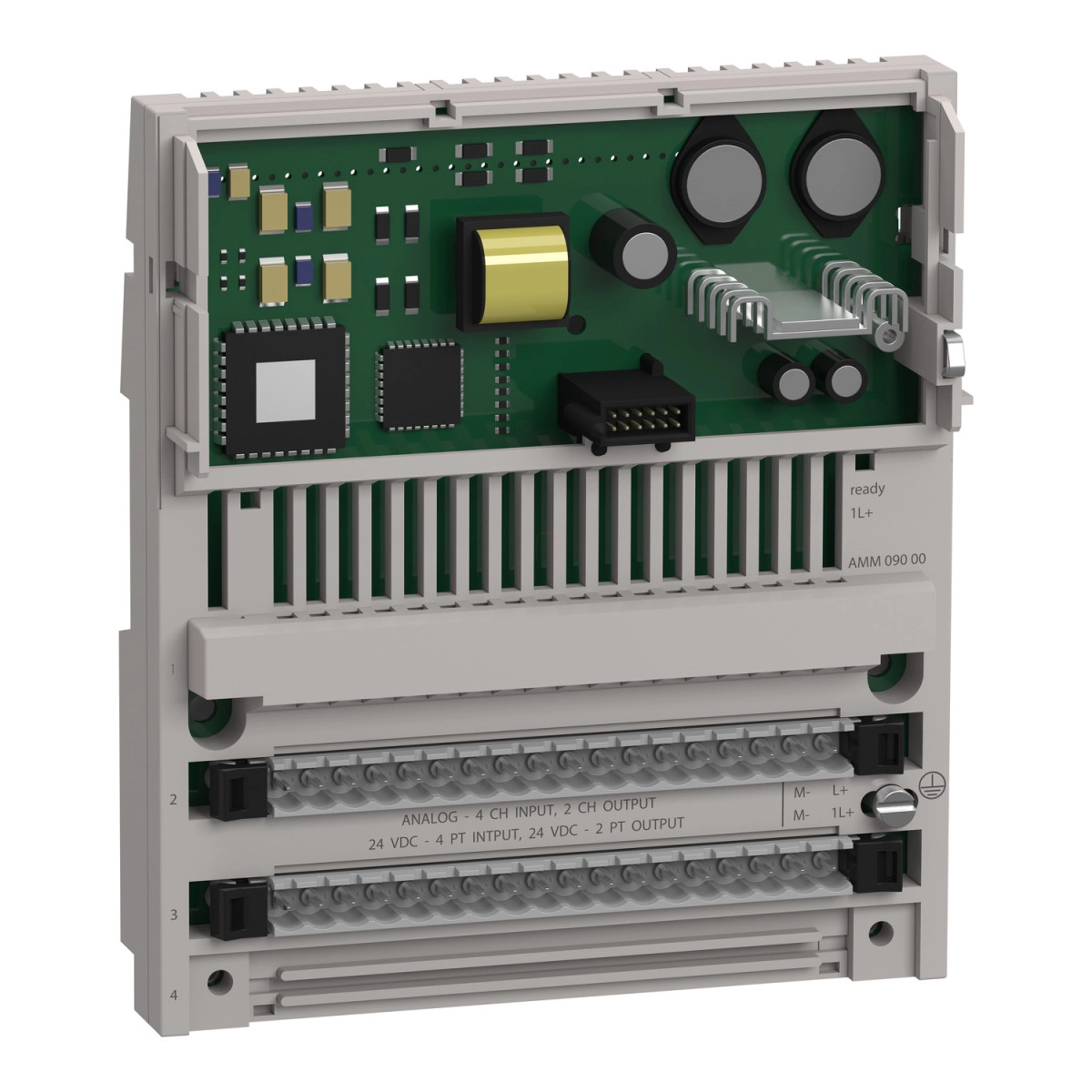

A Schneider Electric Modicon Momentum 170AMM09000 egy rendkívül sokoldalú elosztott analóg/diszkrét I/O modul, amely ideális választás komplex ipari automatizálási feladatokhoz. Ez a fejlett modul a Modicon Momentum automatizálási platform részeként széles körű be- és kimeneti lehetőségeket biztosít egyetlen kompakt eszközben, így optimális megoldást kínál a különböző ipari alkalmazásokhoz, ahol mind analóg, mind digitális jelek kezelésére szükség van.
A 170AMM09000 modul gazdagsága a különböző I/O csatornákban rejlik: tartalmaz 4 diszkrét bemenetet, 2 diszkrét kimenetet, 4 analóg differenciális bemenetet és 2 analóg kimenetet. Ez a csatorna-összetétel lehetővé teszi számos érzékelő és beavatkozó egység egyidejű csatlakoztatását, így csökkentve a szükséges hardverelemek számát és egyszerűsítve a rendszer felépítését. A diszkrét bemenetek 24 V DC feszültséggel működnek, pozitív logikát alkalmaznak, és megfelelnek az IEC 1131-2 Type 1 szabványnak. A diszkrét kimenetek tranzisztoros típusúak, pozitív logikával, 1 A árammal pontonként, 2 A árammal csoportonként vagy modulonként. Az analóg bemenetek differenciális típusúak, és különböző mérési tartományokat támogatnak: +/- 10 V, +/- 5 V, +/- 20 mA, 1...5 V és 4...20 mA. Az analóg kimenetek pedig +/- 10 V és 0...20 mA tartományokban állnak rendelkezésre, mindkettő 12 bites felbontással.
A modul kiemelkedő pontossági jellemzőkkel rendelkezik, beleértve a kiváló konverziós konzisztenciát, amely az analóg bemeneti áramköröknél +/- 0,02% (+/- 10 V esetén) és +/- 0,04% (egyéb tartományoknál). A különböző hőmérsékleti körülmények között is megbízhatóan működik, a konverziós hiba 25 °C-on mindössze +/- 0,35% az analóg kimeneteknél, és még alacsonyabb értékek jellemzik az analóg bemeneteket. A modul kiváló közös módusú elnyomással (> 54 dB) rendelkezik az analóg bemeneti áramkörnél, ami tovább növeli a mérések pontosságát zajos ipari környezetben is. Az analóg bemenetek 10 ms, az analóg kimenetek pedig 1 ms konverziós idővel rendelkeznek, ami gyors válaszidőt biztosít a szabályozási folyamatokban.
A 170AMM09000 modul robusztus kialakítású, és számos védelmi funkcióval rendelkezik. A diszkrét kimenetek rövidzárlat és túlterhelés elleni védelemmel vannak ellátva. Az analóg bemenetek túlfeszültség elleni védelemmel rendelkeznek: -50...50 V <= 100 s-ig, illetve -30...30 V 24 V-os analóg bemeneti áramkörnél. A modul 500 V szigetelési feszültséget biztosít az analóg I/O és az üzemi feszültség között, valamint az üzemi feszültség és az I/O-k között a földhöz képest. Elektromágneses kompatibilitás szempontjából a modul ellenáll az elektrosztatikus kisüléseknek (4 kV érintkezéskor és 8 kV levegőben az IEC 801-2 szerint), valamint az elektromágneses mezőknek (10 V/m 80...1000 MHz az IEC 801-3 szerint). Üzemi hőmérséklet-tartománya 0-60 °C, tárolási hőmérséklet-tartománya pedig -40...85 °C.
A modul telepítése és csatlakoztatása egyszerű, falra szerelhető (4 x 25 mm-es csavarokkal), és 2 csatlakozóval rendelkezik a levehető sorkapcsokhoz. A helyi állapotjelzést 8 LED biztosítja a csatornák állapotának megjelenítéséhez. CE jelöléssel rendelkezik, és megfelel az UL, CSA, valamint az FM Class 1 Division 2 szabványoknak. Kompakt méretei (mélység: 47,5 mm, magasság: 125 mm, szélesség: 141,5 mm) lehetővé teszik a helytakarékos beépítést, akár szűkös helyeken is. Az áramfelvétel alacsony: <= 350 mA 24 V DC mellett, tipikusan 200 mA 24 V DC esetén.
Schneider Electric Modicon Momentum - 170AMM09000 műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Modicon Momentum automatizálási platform
Termék típus: Analóg/diszkrét I/O bázismodul
Csatornák: 1 csoport 2 diszkrét kimenet, 1 csoport 4 diszkrét bemenet, 1 csoport 4 analóg differenciális bemenet, 1 csoport 2 analóg kimenet
Analóg jellemzők
Analóg bemeneti tartományok: +/- 10 V, +/- 20 mA, +/- 5 V, 1...5 V, 4...20 mA
Analóg bemenet típusa: Differenciális
Analóg bemeneti felbontás: 12 bit (1...5 V), 12 bit (4...20 mA), 13 bit (+/- 20 mA), 13 bit (+/- 5 V), 14 bit (+/- 10 V)
Analóg kimeneti tartományok: +/- 10 V (12 bit), 0...20 mA (12 bit)
Konverziós idő: 10 ms analóg bemeneti áramkör, 1 ms analóg kimenet
Bemeneti ellenállás: 1 MOhm analóg bemeneti áramkör, 4 kOhm diszkrét bemenet
Kimeneti terhelés: <= 600 Ohm 0...20 mA analóg kimenet, >= 3 kOhm +/- 10 V analóg kimenet
Diszkrét jellemzők
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét bemenet száma: 4 (megfelel IEC 1131-2 Type 1 szabványnak)
Diszkrét bemenet logika: Pozitív
Diszkrét kimenet feszültség: <= 30 V
Diszkrét kimenet típus: Tranzisztor
Diszkrét kimenet logika: Pozitív
Diszkrét kimenet áram: 1 A pontonként, 2 A csoportonként, 2 A modulonként
Védelem és biztonság
Kimeneti rövidzár védelem: Diszkrét kimenethez
Kimeneti túlterhelés védelem: Diszkrét kimenethez
Bemeneti túlfeszültség védelem: -50...50 V <= 100 s analóg bemeneti áramkörnél, -30...30 V 24 V analóg bemeneti áramkörnél
Közös módusú elnyomás: > 54 dB analóg bemeneti áramkörnél
Szigetelési feszültség: 500 V (időtartam = 1 perc) analóg I/O és üzemi feszültség között, 500 V (időtartam = 1 perc) üzemi feszültség és I/O között a földhöz képest
Válaszidő
Diszkrét kimenet: < 0,1 ms 0-ról 1-re állapotváltozásnál, < 0,1 ms 1-ről 0-ra állapotváltozásnál
Diszkrét bemenet: 2,2 ms 0-ról 1-re állapotváltozásnál, 3,3 ms 1-ről 0-ra állapotváltozásnál
Fizikai jellemzők
Méretek: Mélység 47,5 mm, Magasság 125 mm, Szélesség 141,5 mm
Jelölés: CE
Helyi jelzés: 8 LED a csatornák állapotának jelzésére
Elektromos csatlakozás: 2 csatlakozó a levehető sorkapcsokhoz
Áramfelvétel: <= 350 mA 24 V DC esetén, 200 mA 24 V DC esetén
Max. teljesítményfelvétel: 6 W
Környezeti feltételek
Üzemi hőmérséklet: 0...60 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 95% kondenzáció nélkül
Üzemi magasság: <= 5000 m
Tanúsítványok: UL, CSA, FM Class 1 Division 2
