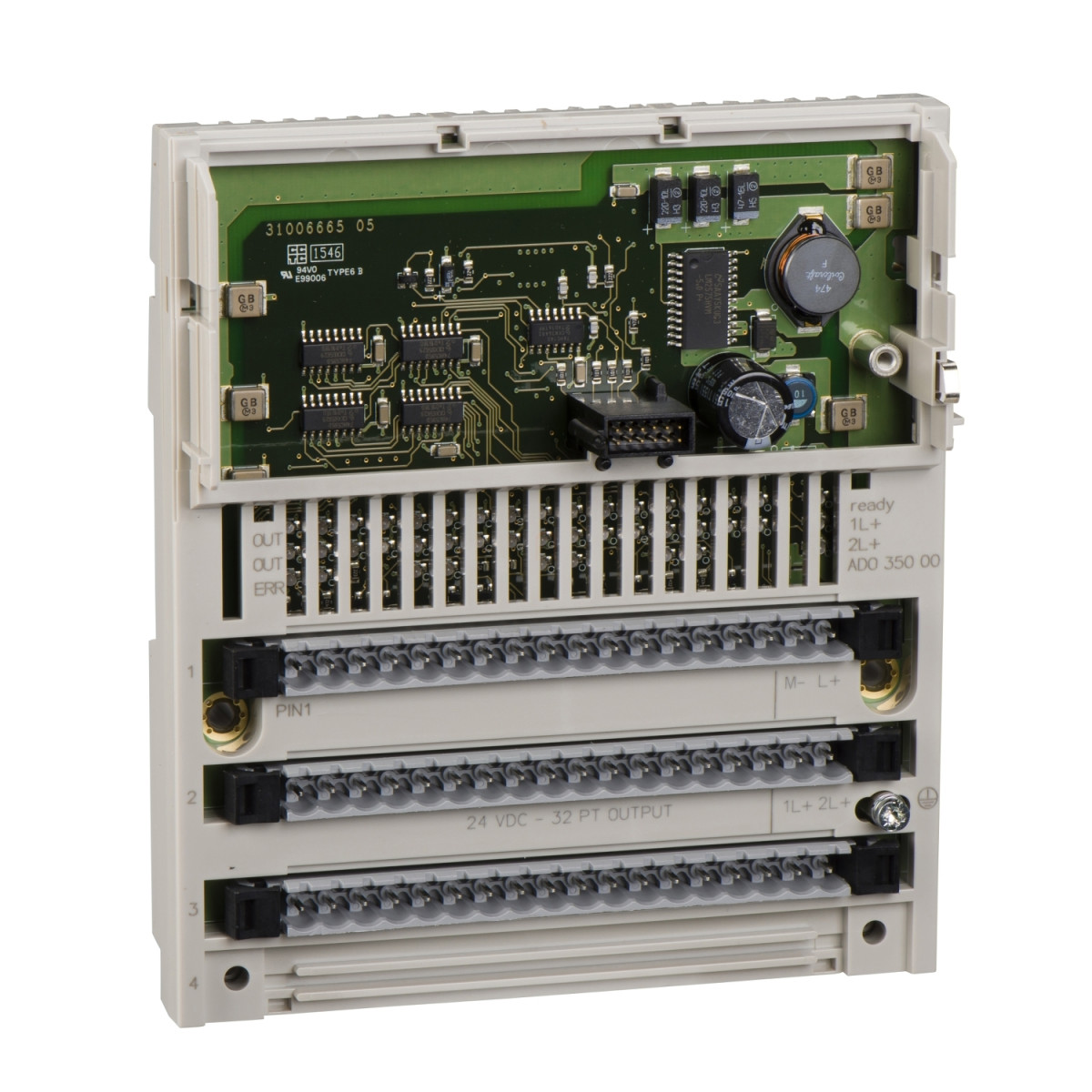

A Schneider Electric Modicon Momentum 170ADO35000 egy kiváló minőségű 32 diszkrét kimenetű szilárdtest kapcsolós modul, amely ideális választás ipari automatizálási rendszerek számára. Ez a korszerű eszköz a Modicon Momentum automatizálási platform részeként került kifejlesztésre, és kiemelkedő teljesítményt biztosít a legkülönfélébb ipari alkalmazásokhoz.
A 170ADO35000 modult elsősorban diszkrét kimeneti alapként használják 24 V DC környezetben. A készülék 32 szilárdtest kapcsolóval rendelkezik, amelyek két csoportra vannak osztva, egyenként 16 kimenettel. Minden egyes csatorna képes 0,5 A áramot kezelni, miközben a teljes modul akár 16 A áramot is képes továbbítani. Az egyes csoportok maximális terhelhetősége 8 A. A kimenetek elektronikusan védettek rövidzárlat ellen, ami jelentősen növeli az üzembiztonságot és csökkenti a karbantartási időt. A modul rendkívül gyors kapcsolási idővel rendelkezik, mindössze 0,1 ms a 0-ról 1-es állapotra, illetve az 1-es állapotról 0-ra való átmenetnél.
A Modicon Momentum 170ADO35000 számos biztonsági és teljesítményjellemzővel büszkélkedhet. A csatornák és a busz között 500 V AC szigetelés található, ami kiváló védelmet biztosít. A maximális feszültségesés kevesebb mint 0,5 V 0,5 A-nél 1-es állapotban, ami hatékony energiafelhasználást tesz lehetővé. A modul túlterhelés elleni védelemmel is rendelkezik, továbbá a maximális szivárgási áram mindössze 1 mA 24 V DC mellett. A lökőáram 5 A 1 ms időtartamra. A modul TC védőkezeléssel van ellátva, így ellenáll a különböző környezeti hatásoknak. A teljesítménydisszipáció tipikusan 6 W, maximálisan 7,5 W. A készülék CE jelöléssel rendelkezik, ami garantálja a megfelelő európai szabványoknak való megfelelést.
A felhasználóbarát kialakítás részeként a 170ADO35000 32 LED-del van felszerelve a csatornák állapotának jelzésére, ami megkönnyíti a hibaelhárítást és a rendszer monitorozását. Az áramfogyasztás 24 V DC mellett mindössze 250 mA. A modul kompakt kialakítású, méretei 47,5 mm (mélység) x 141,5 mm (magasság) x 125 mm (szélesség). Súlya mindössze 0,21 kg, ami megkönnyíti a telepítést és kezelést. A Momentum platformmal való teljes kompatibilitás biztosítja a zökkenőmentes integrációt a meglévő automatizálási rendszerekbe, így a Schneider Electric Modicon Momentum 170ADO35000 kiváló választás lehet számodra, ha megbízható és sokoldalú diszkrét kimeneti modulra van szükséged.
Modicon Momentum - 170ADO35000 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Momentum automatizálási platform
Termék típusa: Diszkrét kimenet bázis DC
Csatorna csoportok: 2 csoport, egyenként 16 kimenettel
Diszkrét kimenetek száma: 32
Diszkrét kimenet típusa: Szilárdtest kapcsoló
Diszkrét kimenet feszültség: 24 V DC
Áramerősség csatornánként: 0,5 A
Rövidzárlat elleni védelem: Kimenetek elektronikusan védettek
Védőkezelés: TC
Kiegészítő adatok
Névleges üzemi feszültség [Ue]: 24 V DC
Diszkrét kimeneti áram: 16 A modulonként, 8 A csoportonként
Maximális szivárgó áram: 1 mA 24 V DC-nél
Túláram: 5 A 1 ms időtartamra
Maximális feszültségesés: <0,5 V 0,5 A-nél 1-es állapotban
Kimenet túlterhelés elleni védelem: Kimenetek elektronikusan védettek
Válaszidő: 0,1 ms 0-ról 1-es állapotra, 0,1 ms 1-es állapotról 0-ra
Szigetelés a csatornák és a busz között: 500 V AC
Teljesítménydisszipáció: Tipikusan 6 W, maximum 7,5 W
Jelölés: CE
Helyi jelzés: 32 LED a csatornaállapot jelzésére
Áramfelvétel: 250 mA 24 V DC-nél
Fizikai jellemzők
Mélység: 47,5 mm
Magasság: 141,5 mm
Szélesség: 125 mm
Nettó tömeg: 0,21 kg
Környezeti paraméterek
Termék tanúsítványok: CSA, UL
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezésre az IEC 801-2 szerint, 8 kV levegőre az IEC 801-2 szerint
Elektromágneses mezők elleni védelem: 10 V/m 80...1000 MHz az IEC 801-3 szerint
Üzemi környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 95% kondenzáció nélkül
Üzemi magasság: <= 5000 m
