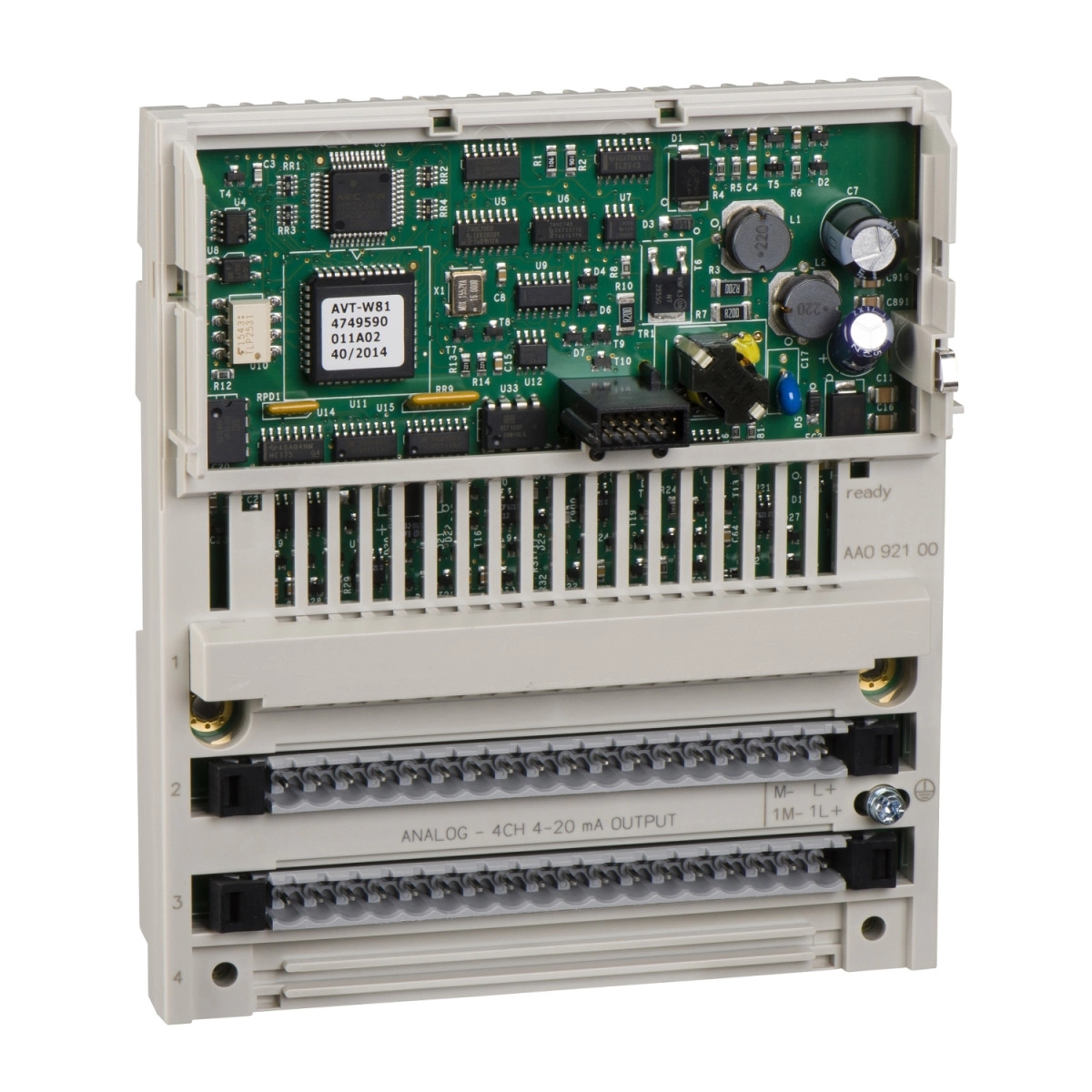

Schneider Electric Modicon Momentum - 170AAO92100 - elosztott analóg kimenet Momentum - 4 kimenet - 4..20 mA
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A 170AAO92100 modul kiváló műszaki paraméterekkel rendelkezik, amelyek közül kiemelkedik a teljes 16 bites előjeles adatformátum, amely rendkívül pontos vezérlést tesz lehetővé. A modul lenyűgöző pontossággal működik: feszültségkimenet üzemmódban ±0,2% teljes skála pontosság 25°C-on, míg áramerősség üzemmódban ±0,4% teljes skála pontosság 25°C-on. A 2 milliszekundumos frissítési idő gyors reagálást biztosít a folyamatváltozásokra, ami kritikus fontosságú lehet időérzékeny alkalmazásoknál. A maximális terhelhetőség feszültség kimenet esetén legalább 1 kOhm, áramkimenet esetén legfeljebb 0,6 kOhm, miközben a maximális terhelő kapacitás 1 µF lehet.
A Modicon Momentum 170AAO92100 fejlett védelmi funkciókkal rendelkezik, beleértve a belső 2 A-es lomha biztosítékot, a feszültségkörben található rövidzárlat elleni védelmet, valamint a fordított polaritás elleni belső védelmet. A csatornák és a föld között 500 V AC szigetelés található (1 percig tesztelt), ami jelentősen növeli az üzembiztonságot. A megengedett közös módú feszültség 250 V 47-63 Hz AC vagy DC a csatornák és a föld között. A modul meghibásodás esetén három fail-state működési móddal rendelkezik: tartás (Hold), visszaállítás teljes skálára (Reset to full scale), vagy visszaállítás nullára (Reset to zero).
A 170AAO92100 beépített diagnosztikai funkcióval rendelkezik, amely 4 LED-del jelzi a csatornák állapotát, megkönnyítve a hibaelhárítást és a rendszer monitorozását. A modul külső tápellátási igénye +/- 30 V DC vagy 24 V DC, áramfelvétele 150 mA 24 V DC esetén (aktuátor), illetve 530 mA 24 V DC esetén (alap). Maximális teljesítményfelvétele 8,5 W.
A Schneider Electric Modicon Momentum 170AAO92100 modul kompakt méretekkel rendelkezik (125 mm magasság, 141,5 mm szélesség, 47,5 mm mélység), és standard formátumú, így könnyen integrálható meglévő rendszerekbe. A modul falra szerelhető, a rögzítés 4x25 mm-es csavarokkal történik. A berendezés UL és CSA tanúsítványokkal rendelkezik, és megfelel a szigorú ipari szabványoknak, amit a CE jelölés is igazol. A termék ellenáll az elektromos zavarásoknak: 4 kV kontakt és 8 kV levegő elektrosztatikus kisülés ellen védett az IEC 801-2 szerint, valamint 10 V/m 80-1000 MHz elektromágneses mezőkkel szemben az IEC 801-3 szabvány szerint. Üzemi hőmérséklet-tartománya 0-60°C, tárolási hőmérséklete -40-85°C, relatív páratartalom 95% (kondenzáció nélkül), és akár 5000 méteres tengerszint feletti magasságig használható.
Schneider Electric Modicon Momentum - 170AAO92100 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon Momentum automatizálási platform
Terméktípus: Analóg kimeneti alap
Technikai specifikációk
Analóg kimenetek száma: 4
Adatformátum: Teljes 16 bites előjeles
Analóg kimeneti tartományok:
- +/- 10 V 12 bit + előjel >= 1 kOhm
- 4...20 mA 12 bit + előjel <= 0,6 kOhm
Maximális terhelő kapacitás: 1 µF
Abszolút pontossági hiba:
- +/- 0,2 % teljes skála +/- 10 V 25 °C
- +/- 0,25 % teljes skála +/- 10 V 60 °C
- +/- 0,4 % teljes skála 4...20 mA 25 °C
- +/- 0,5 % teljes skála 4...20 mA 60 °C
Hőmérsékleti drift:
- 10 %oFS/°C +/- 10 V 60 °C
- 30 %oFS/°C 4...20 mA 60 °C
Frissítési idő: 2 ms
Teljes skála:
- 10 V +/- 10 V
- 2 mA 4...20 mA
Meghibásodási állapot: Tartás, Visszaállítás teljes skálára, Visszaállítás nullára
Szigetelés csatornák és föld között: 500 V AC 1 percig
Maximális teljesítményfelvétel: 8,5 W
Védelmi típus: Belső 2 A lomha biztosíték
Kimenet rövidzárlat elleni védelme: Beépített a feszültség áramkörben
Külső tápellátási igény: +/- 30 V DC, 24 V DC
Megengedett közös módú feszültség: 250 V 47...63 Hz AC csatornák és föld között, 250 V 47...63 Hz DC
Fordított polaritás elleni védelem: Belső
Jelölés: CE
Helyi jelzés: 4 LED a csatornák állapotához
Áramfelvétel: 150 mA 24 V DC aktuátor, 530 mA 24 V DC alap
Modul formátum: Standard
Fizikai jellemzők
Magasság: 125 mm
Szélesség: 141,5 mm
Mélység: 47,5 mm
Környezeti feltételek
Termék tanúsítványok: UL, CSA
Védőkezelés: TC
Elektrosztatikus kisüléssel szembeni védelem: 4 kV kontakt IEC 801-2 szerint, 8 kV levegő IEC 801-2 szerint
Elektromágneses mezőkkel szembeni védelem: 10 V/m 80...1000 MHz IEC 801-3 szerint
Üzemi környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 95 % kondenzáció nélkül
Üzemi magasság: <= 5000 m
