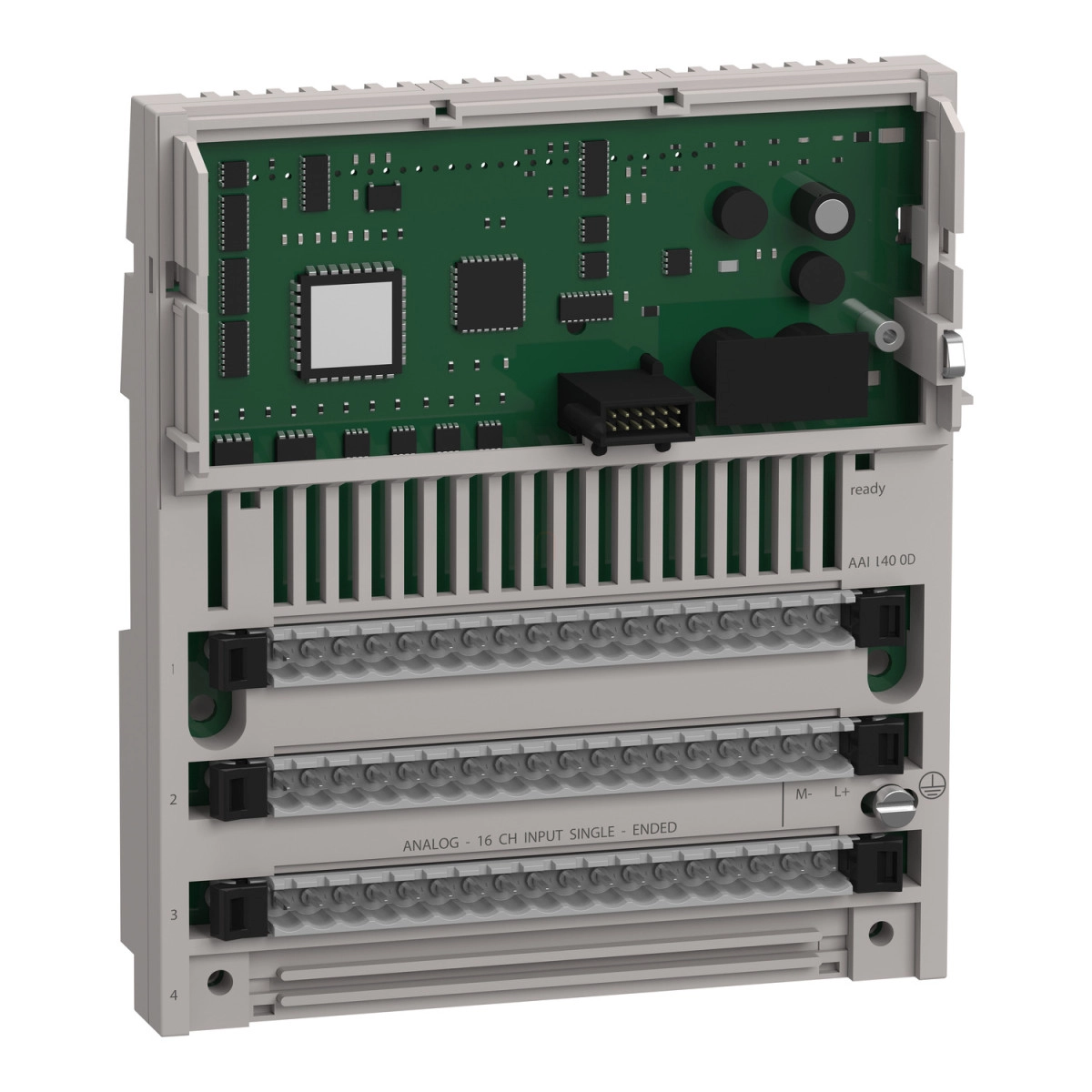

A Schneider Electric Modicon Momentum 170AAI14000 egy fejlett elosztott analóg bemeneti modul, amely professzionális ipari automatizálási megoldásokhoz terveztek. Ez a 16 csatornás analóg bemeneti egység tökéletes választás komplex mérési és szabályozási feladatok megvalósításához, ahol pontos analóg jelek feldolgozására van szükség.
A 170AAI14000 modul a Modicon Momentum automatizálási platform részeként kiváló teljesítményt nyújt változatos ipari környezetekben. A készülék 16 egyoldalú (single-ended) analóg bemenetet kínál, amelyek három különböző bemeneti tartományban képesek jeleket fogadni: 4-20 mA áramjeleket 12 bites felbontással és kevesebb mint 0,25 Ohm bemeneti impedanciával, valamint ±10 V és ±5 V feszültségjeleket 12 bit + előjel felbontással, több mint 2200 kOhm bemeneti impedanciával. Ez a sokoldalúság lehetővé teszi különböző szenzorok és jeladók közvetlen csatlakoztatását a rendszerhez, így egy modulban integrálható több különböző jeltípus feldolgozása. A beépített aluláteresztő 10 kHz-es bemeneti szűrő hatékonyan csökkenti a zajokat, biztosítva a mérési adatok megbízhatóságát.
A Modicon Momentum 170AAI14000 kiemelkedő pontosságot biztosít: 25°C-on a feszültségbemenetek esetén ±0,15%, míg árambemeneteknél ±0,25% teljes skála pontosság érhető el. Még magasabb, 60°C-os üzemi hőmérsékleten is csak minimálisan romlik a pontosság: ±0,25% a feszültségbemeneteknél és ±0,45% az árambemeneteknél. A modul 25 ms frissítési idővel dolgozza fel a jeleket, ami ideálissá teszi olyan alkalmazásokhoz, ahol fontos a gyors reakcióidő. A biztonságos működést szolgálja a csatornák és a föld közötti 1780 V AC szigetelés, valamint a tápellátás és a föld közötti 500 V-os szigetelés. A közös módusú feszültség akár 250 V 47-63 Hz AC tartományban is megengedett a csatornák és a föld között. A modulon található 16 LED egyértelmű vizuális visszajelzést ad minden csatorna állapotáról, ami megkönnyíti a diagnosztikát és a hibakeresést. Az elektromos csatlakoztatás két eltávolítható sorkapoccsal történik, ami megkönnyíti a telepítést és karbantartást.
A 170AAI14000 modul tervezésekor a megbízhatóság elsődleges szempont volt. A készülék belső fordított polaritás elleni védelemmel és 2 A-es belső lomha biztosítékkal rendelkezik. A külső táplálás számára ajánlott egy 500 mA-es gyors biztosíték alkalmazása is. A kompakt méretek (141,5 mm szélesség, 125 mm magasság, 47,5 mm mélység) és a falra szerelési lehetőség megkönnyítik a modul integrálását különböző vezérlőszekrényekbe. A készülék 24 V DC tápfeszültségen működik, és maximális áramfelvétele 305 mA. Az üzemi hőmérséklet-tartomány 0-60°C között van, ami lehetővé teszi a berendezés használatát különböző ipari környezetekben. A modul megfelel a szigorú ipari szabványoknak, és rendelkezik UL, FM Class 1 Division 2 és CSA tanúsítvánnyal, valamint CE jelöléssel.
Modicon Momentum - 170AAI14000 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon Momentum automatizálási platform
Terméktípus: Analóg bemeneti alap
Analóg bemenetek száma: 16
Analóg bemenet típusa: Egyoldalú (Single ended)
Analóg bemenet tartományok:
- 4...20 mA 12 bit < 0,25 Ohm
- +/- 10 V 12 bit + előjel > 2200 kOhm
- +/- 5 V 12 bit + előjel > 2200 kOhm
Szűrő típusa: 10 kHz aluláteresztő bemeneti szűrő
Kiegészítő adatok
Adatformátum: Teljes 16 bites előjeles
Abszolút pontosság:
- +/- 0,15% teljes skála 25°C +/- 10 V
- +/- 0,15% teljes skála 25°C +/- 5 V
- +/- 0,25% teljes skála 25°C 4...20 mA
- +/- 0,25% teljes skála 60°C +/- 10 V
- +/- 0,25% teljes skála 60°C +/- 5 V
- +/- 0,45% teljes skála 60°C 4...20 mA
Hőmérséklet drift:
- 30 %oFS/°C +/- 10 V 60°C
- 30 %oFS/°C +/- 5 V 60°C
- 60 %oFS/°C 4...20 mA 60°C
Teljes skála:
- 10 V +/- 10 V
- 16 mA 4...20 mA
- 5 V +/- 5 V
Frissítési idő: 25 ms
Szigetelés csatornák és föld között: 1780 V AC 1 percig
Szigetelés tápellátás és föld között: 500 V 1 percig
Megengedett közös módusú feszültség:
- 100 V 47...63 Hz DC csatornák és föld között
- 250 V 47...63 Hz AC csatornák és föld között
Külső tápellátási követelmény: +/- 30 V DC
Maximális teljesítményfelvétel: 5,55 W
Fordított polaritás elleni védelem: Belső
Védelmi típus: Belső 2 A lomha biztosíték
Ajánlott biztosíték: 500 mA, gyors
Jelölések: CE
Helyi jelzés: 16 LED a csatornák állapotához
Elektromos csatlakozás: 2 csatlakozó eltávolítható sorkapcsokhoz
Áramfelvétel: 305 mA 24 V DC esetén
Fizikai jellemzők
Mélység: 47,5 mm
Magasság: 125 mm
Szélesség: 141,5 mm
Környezeti feltételek
Terméktanúsítványok: UL, FM Class 1 Division 2, CSA
Védőkezelés: TC
Elektrosztatikus kisüléssel szembeni ellenállás:
- 4 kV érintkezésre az IEC 801-2 szerint
- 8 kV levegőn keresztül az IEC 801-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 80...1000 MHz az IEC 801-3 szerint
Működési környezeti hőmérséklet: 0...60°C
Tárolási környezeti hőmérséklet: -40...85°C
Relatív páratartalom: 95% kondenzáció nélkül
Üzemi magasság: <= 5000 m
