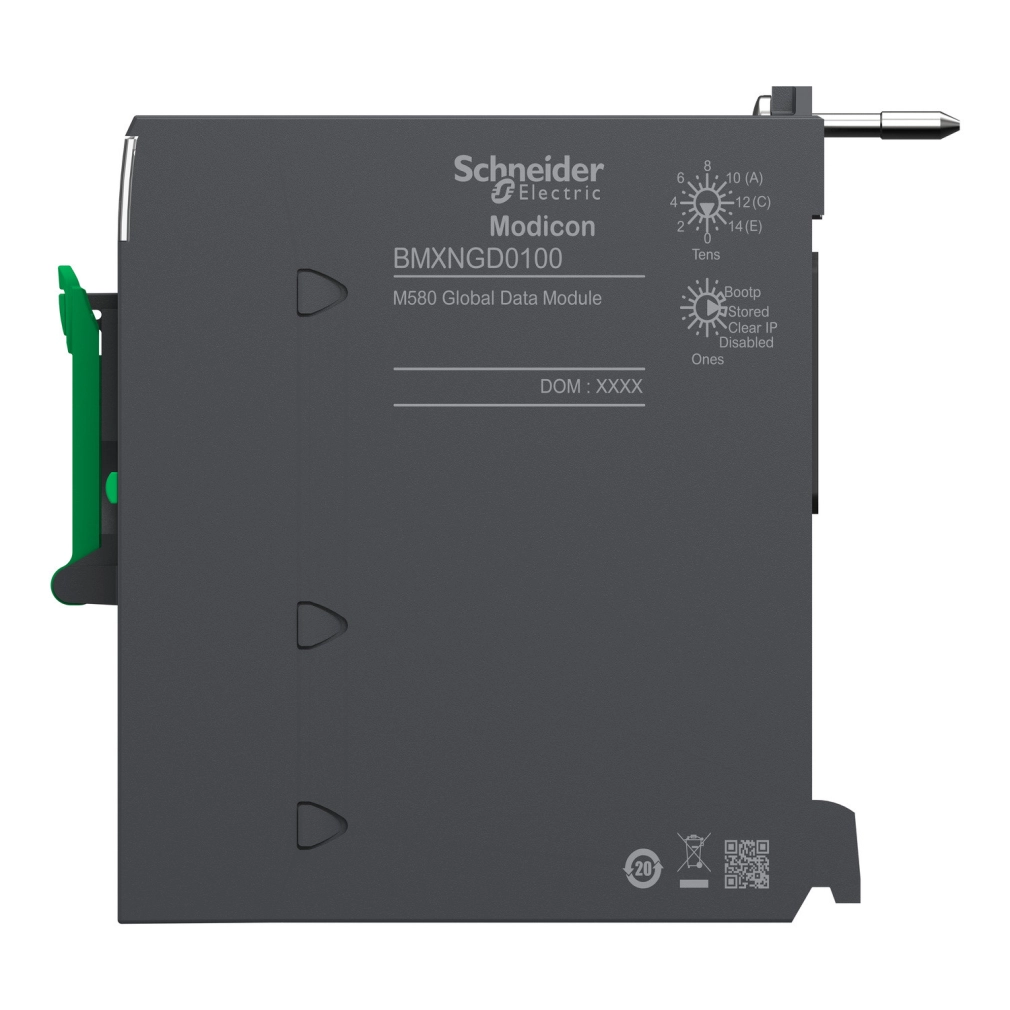

A Schneider Electric BMXNGD0100 kommunikációs modul a Modicon M580 termékcsalád része, amely kifejezetten Ethernet TCP/IP hálózati funkcionalitás és globális adatszolgáltatás biztosítására lett tervezve. Ez a fejlett ipari komponens tökéletes választás olyan automatizálási rendszerekhez, ahol szükség van gyors és megbízható adatcserére, valamint biztonságos kommunikációra az ipari hálózaton keresztül.
A BMXNGD0100 modul számos kommunikációs szolgáltatást támogat, köztük a Global Data szolgáltatást, a Modbus TCP üzenetküldést, valamint biztonsági funkciókat. A modul rendelkezik egy Ethernet RJ45 10/100 Mbit/s csatlakozóval, amely egy csavart érpárral működik, és támogatja a 10BASE-T/100BASE-TX Ethernet szabványt. Ez biztosítja a gyors adatátviteli sebességet és a kompatibilitást a legtöbb modern ipari hálózati infrastruktúrával.

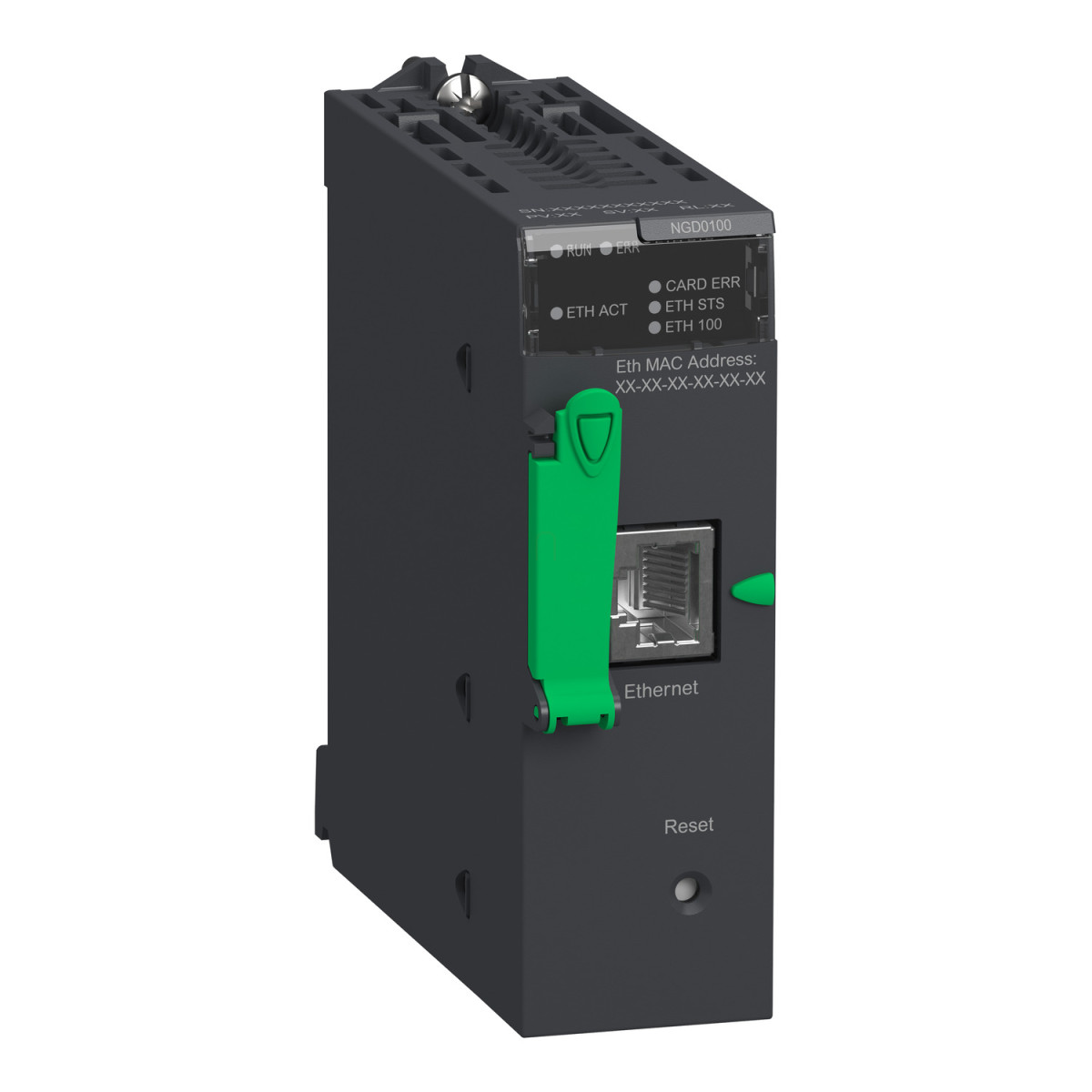

A modul működéséhez belső tápellátást használ a racken keresztül, és rendelkezik egy előre telepített Flash memóriakártyával (BMXRWSC016M), amely megbízható adattárolást biztosít. A működés közbeni állapotot több LED kijelző is mutatja: zöld LED-ek jelzik az Ethernet hálózati aktivitást (ETH ACT), a processzor futását (RUN) és az Ethernet hálózat státuszát (ETH STS). A piros LED-ek pedig információt adnak az adatátviteli sebességről (ETH 100), a memóriakártya hibáiról (CARD ERR), valamint a processzor vagy rendszer hibáiról (ERR). A modul újraindításához RESET nyomógomb áll rendelkezésre, amely hidegindítást tesz lehetővé.
A BMXNGD0100 modul standard formátumú, ami megkönnyíti a beépítést a meglévő rendszerekbe. A modul áramfogyasztása 90 mA 24 V DC mellett, ami energiahatékony működést biztosít. A működési környezetet illetően a modul 0-60°C közötti környezeti hőmérsékleten használható, 10-95% relatív páratartalom mellett (kondenzáció nélkül), és IP20 védelmi besorolással rendelkezik, ami tipikus ipari környezetben megfelelő védelmet nyújt. A modul megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses kompatibilitásra vonatkozó irányelveknek, így biztosítva a szabványos működést és a biztonságot az európai ipari környezetben.
Schneider Electric Modicon M580 - BMXNGD0100 -Ethernet Module dedicated for Global Data service műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Termék vagy komponens típusa: Ethernet TCP/IP hálózati modul
Integrált csatlakozás típusa: Ethernet RJ45 10/100 Mbit/s 1 csavart érpár
Védőkezelés: TC
Kiegészítő tulajdonságok
Kommunikációs szolgáltatás: Global Data, Modbus TCP üzenetküldés, Biztonság
Ethernet port: 10BASE-T/100BASE-TX
Memória leírás: Mellékelt Flash memóriakártya (BMXRWSC016M)
Tápellátás: Belső tápellátás a rack-en keresztül
Jelölés: CE
Helyi jelzések: 1 LED (zöld) Ethernet hálózati aktivitáshoz (ETH ACT), 1 LED (zöld) processzor futáshoz (RUN), 1 LED (zöld) Ethernet hálózat állapotához (ETH STS), 1 LED (piros) adatátviteli sebességhez (ETH 100), 1 LED (piros) memóriakártya hibához (CARD ERR), 1 LED (piros) processzor vagy rendszer hibához (ERR)
Vezérlés típusa: RESET nyomógomb hidegindításhoz
Áramfelvétel: 90 mA 24 V DC mellett
Modul formátum: Standard
Környezeti feltételek
Működési környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
