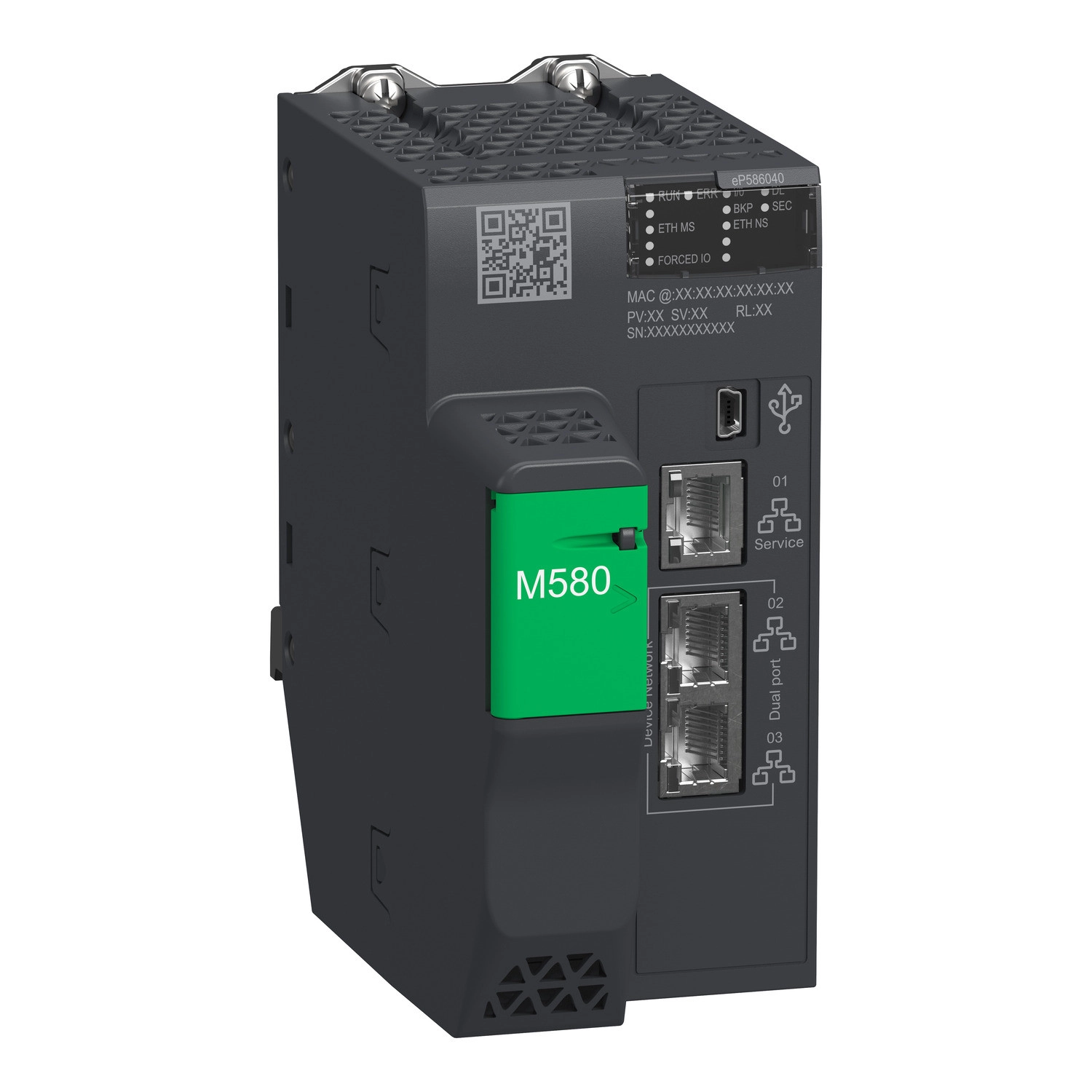

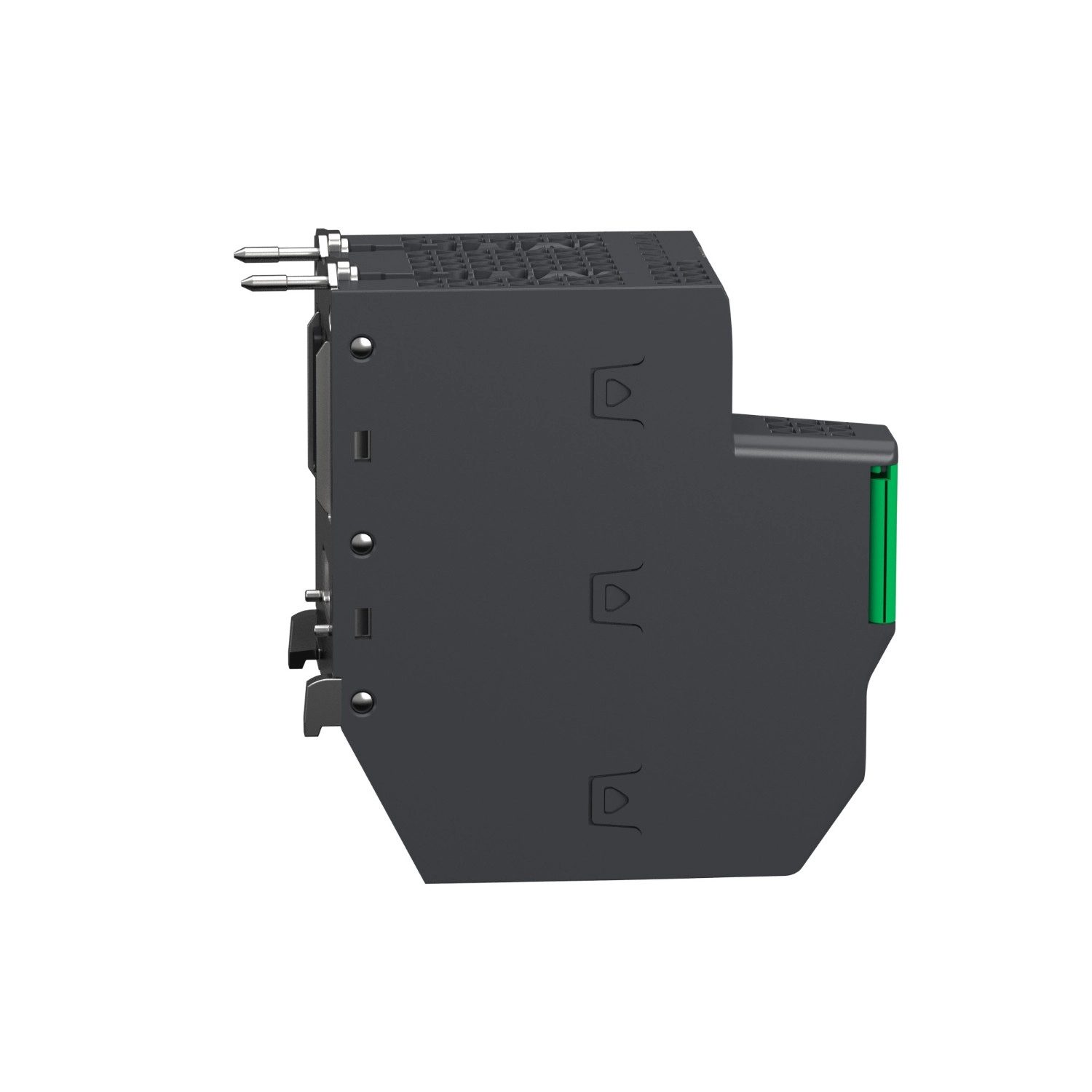

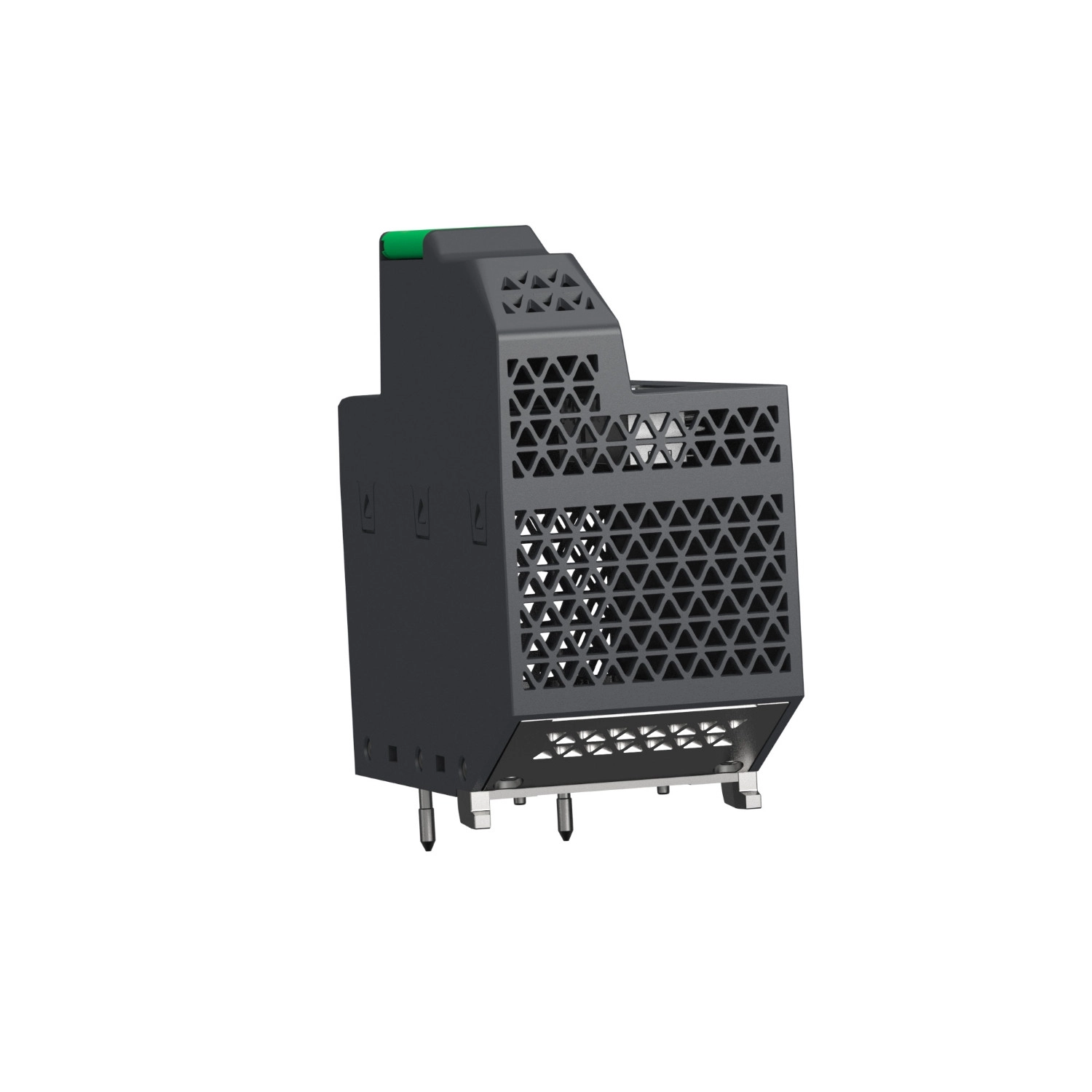

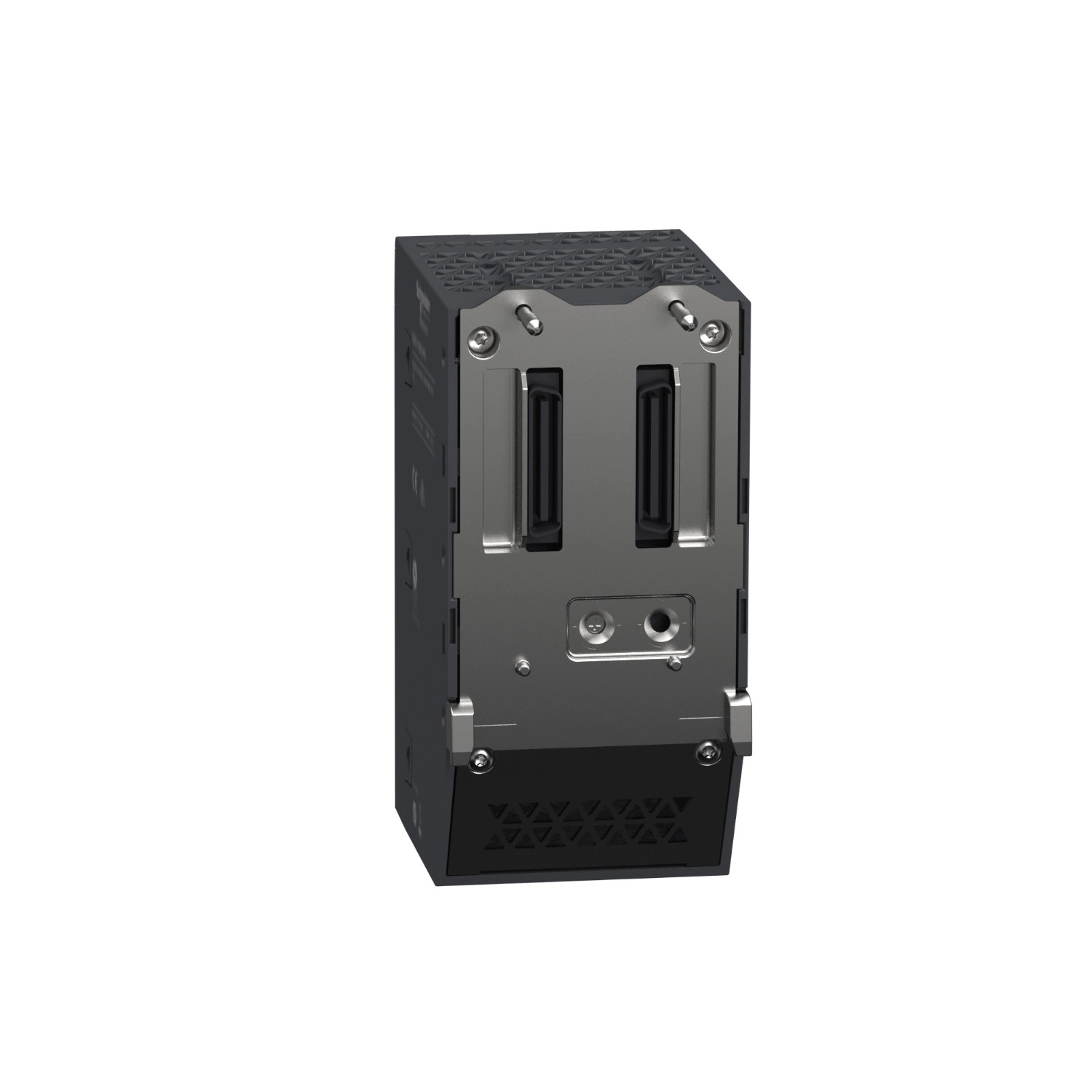

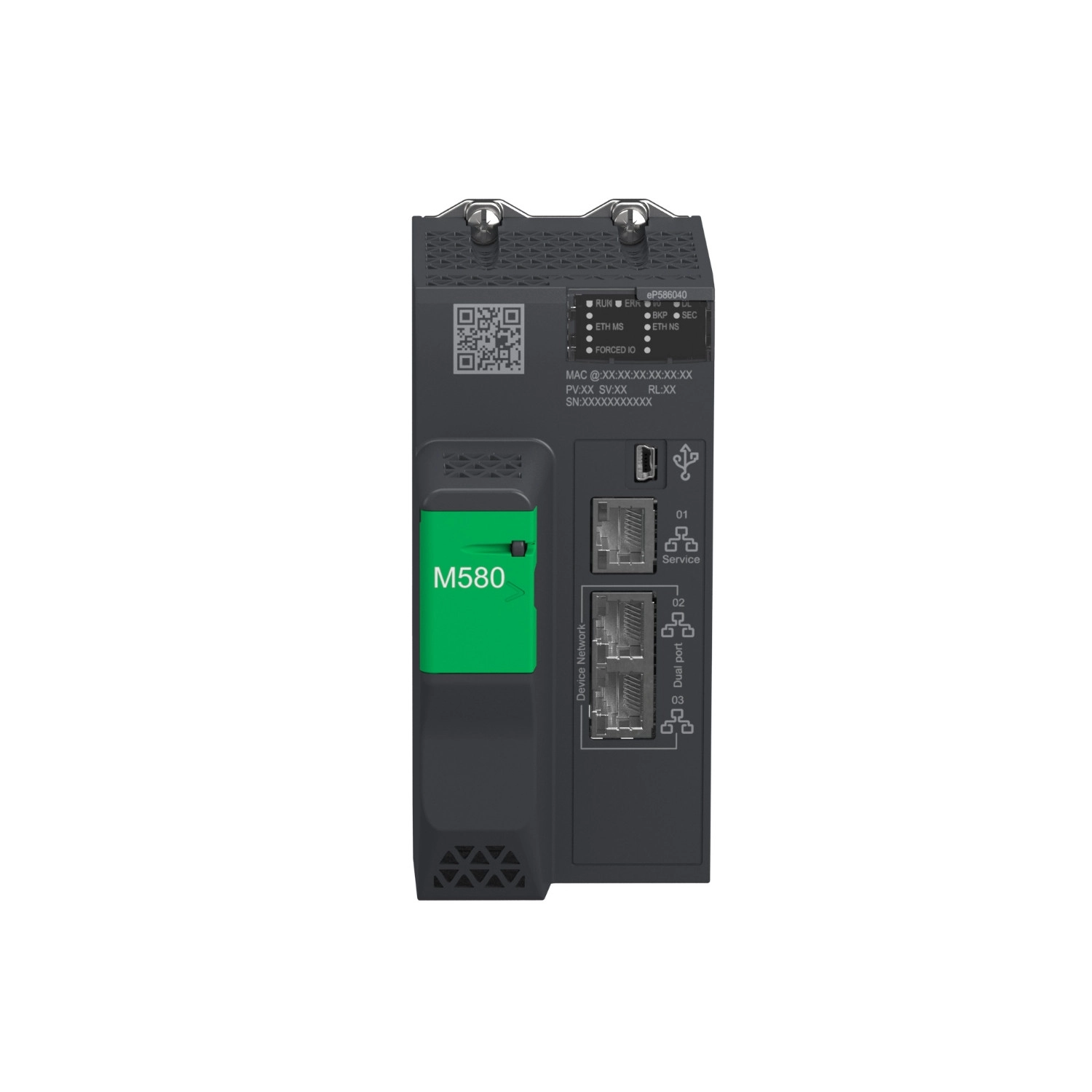

A Schneider Electric Modicon M580 BMEP586040 processzor modul egy önálló (standalone) nagy teljesítményű ipari vezérlőegység, amely a legösszetettebb automatizálási feladatok megoldására is alkalmas. Ez a processzor a Modicon M580 termékcsalád L6 kategóriájú tagja, amely kiemelkedő számítási kapacitást és kapcsolati lehetőségeket kínál a modern ipari környezetekhez.
A BMEP586040 processzor 64 MB integrált RAM-mal rendelkezik programok és adatok tárolására, valamint 4 GB bővíthető flash memóriával az adatok hosszú távú megőrzésére. A rendszermemória további 10 kB integrált RAM-mal egészül ki. Teljesítménye figyelemre méltó: másodpercenként akár 40 ezer utasítást képes végrehajtani (65% logikai és 35% fixpontos aritmetikai műveletek esetén), vagy akár 50 ezer utasítást tisztán logikai műveletek esetén. A modul strukturált alkalmazások futtatására képes, támogatva 1 ciklikus/periodikus fő feladatot, 128 esemény alapú feladatot, 1 gyors periodikus feladatot és 2 kiegészítő feladatot.
Kapcsolati lehetőségei rendkívül sokoldalúak: 1 Ethernet TCP/IP port szolgáltatási célokra, 2 Ethernet TCP/IP port eszközhálózathoz, valamint egy USB mini B csatlakozó. A BMEP586040 képes kezelni akár 31 távoli I/O állomást (maximum 2 rack állomásonként), valamint 64 elosztott berendezést. Processzor szinten támogatja 6 Ethernet kommunikációs modul és 16 AS-Interface modul használatát. Az ipari I/O kapacitása kiemelkedő: 6144 diszkrét (digitális) I/O és 1536 analóg I/O pont kezelhető lokálisan, továbbá 216 alkalmazás-specifikus csatorna áll rendelkezésre a helyi racken.
A modul speciális alkalmazási területekre is felkészített: pontos időbélyegzés, mozgásvezérlés, SSI enkóder, HART kommunikáció, soros kapcsolat és számlálási funkciók támogatásával. A vezérlési csatornák programozható hurkokat tesznek lehetővé, miközben a modul folyamatirányítási ellenőrzéseket is végez. A kiberbiztonsági tulajdonságai is figyelemreméltóak: Achilles tanúsítvánnyal rendelkezik, támogatja a DoS megelőzést, IPSec protokollt, SNMP naplózást, Syslog protokollt, szállítási réteg biztonságot, audit naplót, beágyazott tűzfalat, firmware aláírást, jelszavas védelmet, port védelmet, biztonságos kommunikációt (HTTPS) és biztonsági naplózást.
A modul ipari környezetben való használatra optimalizált: 0-60°C üzemi hőmérsékleten működőképes, -40-85°C között tárolható, és IP20 védettségi besorolással rendelkezik. Vibrációállósága 3g, ütésállósága 30g. Relatív páratartalom tekintetében 5-95% közötti értékeket tolerál 55°C-on, kondenzáció nélkül. Működési magassága 0-2000 méter között optimális, de 2000-5000 méter között is használható, teljesítménycsökkenési tényező alkalmazásával. A modul számos nemzetközi szabványnak megfelel, köztük az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész) és EN/IEC 61850-3 (G helyszín) előírásoknak. Megfelel a veszélyes helyszínek Class I Division 2 besorolású környezeteiben való használatra is. A modul állapotát 8 különböző LED jelzi, amelyek információt nyújtanak a processzor működéséről, esetleges hibákról, letöltési folyamatokról és a hálózati állapotokról.
Schneider Electric Modicon M580 - BMEP586040 műszaki adatok
Alapinformációk
Termékcsalád: Modicon M580
Terméktípus: Processzor modul
Cikkszám: BMEP586040
Processzor kapacitás
Rackek száma: 8
Lokális I/O processzor kapacitás (digitális): 6144 I/O
Lokális I/O processzor kapacitás (analóg): 1536 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 216
Utasítás végrehajtási sebesség: 40 Kinst/ms (65% logikai + 35% fixpontos aritmetikai) vagy 50 Kinst/ms (100% logikai)
Alkalmazás-specifikus I/O
Pontos időbélyegzés
Mozgásvezérlés
SSI enkóder
HART
Soros kapcsolat
Számláló
Kapcsolati lehetőségek
1 Ethernet TCP/IP szolgáltatási porthoz
2 Ethernet TCP/IP eszközhálózathoz
USB mini B
Távoli I/O állomások száma: 31 - 2 rack állomásonként
Elosztott berendezések száma: 64
Kommunikációs modul processzor kapacitás: 6 Ethernet kommunikációs modul, 16 AS-Interface modul
Memória specifikáció
Bővíthető flash, 4 GB adattároláshoz
Integrált RAM, 10 kB rendszermemória
Integrált RAM, 64 MB program és adatok számára
Alkalmazás struktúra
1 ciklikus/periodikus fő feladat
128 esemény feladat
1 periodikus gyors feladat
2 kiegészítő feladat
Kiberbiztonsági funkciók
Achilles tanúsított
DoS megelőzés
IPSec
SNMP naplózás
Syslog protokoll támogatás
Szállítási réteg biztonság
Audit napló
Beágyazott tűzfal
Firmware aláírás
Jelszavas védelem
Port védelem
Biztonságos kommunikáció (HTTPS)
Biztonsági napló
Elektromos adatok
Áramfelvétel: 300 mA 24 V DC mellett
MTBF megbízhatóság: 775000 óra
Környezeti feltételek
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Üzemi környezeti hőmérséklet: 0…60 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Működési magasság: 0-2000 m, 2000-5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5…95 % 55 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP20
Megfelelőség és tanúsítványok
CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10
Környezetvédelmi jellemző: Veszélyes helyszín class I division 2
Fizikai jellemzők
Nettó tömeg: 0,849 kg
Méretek (méretrajz szerint): 64,6 mm × 134,6 mm × 130,3 mm
