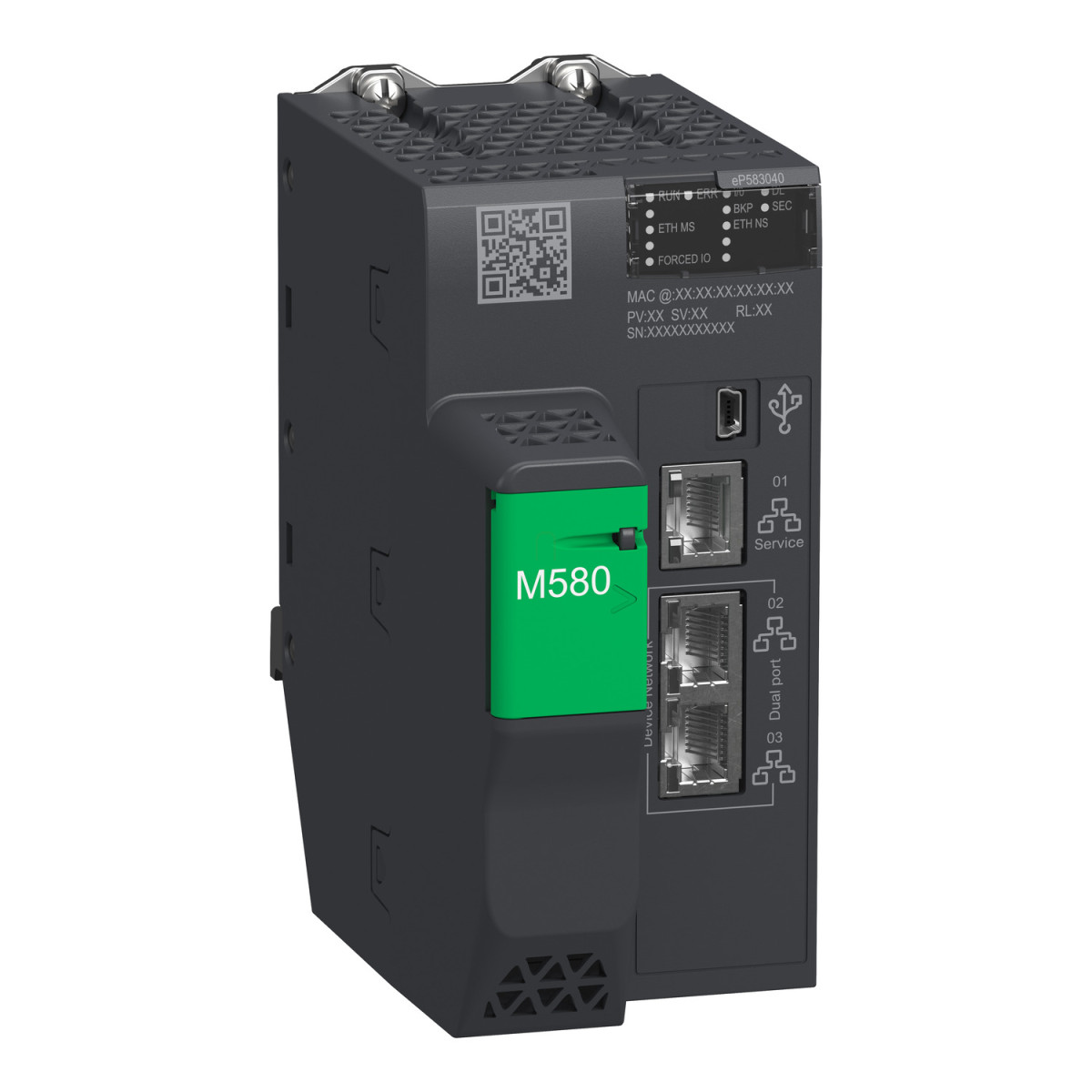

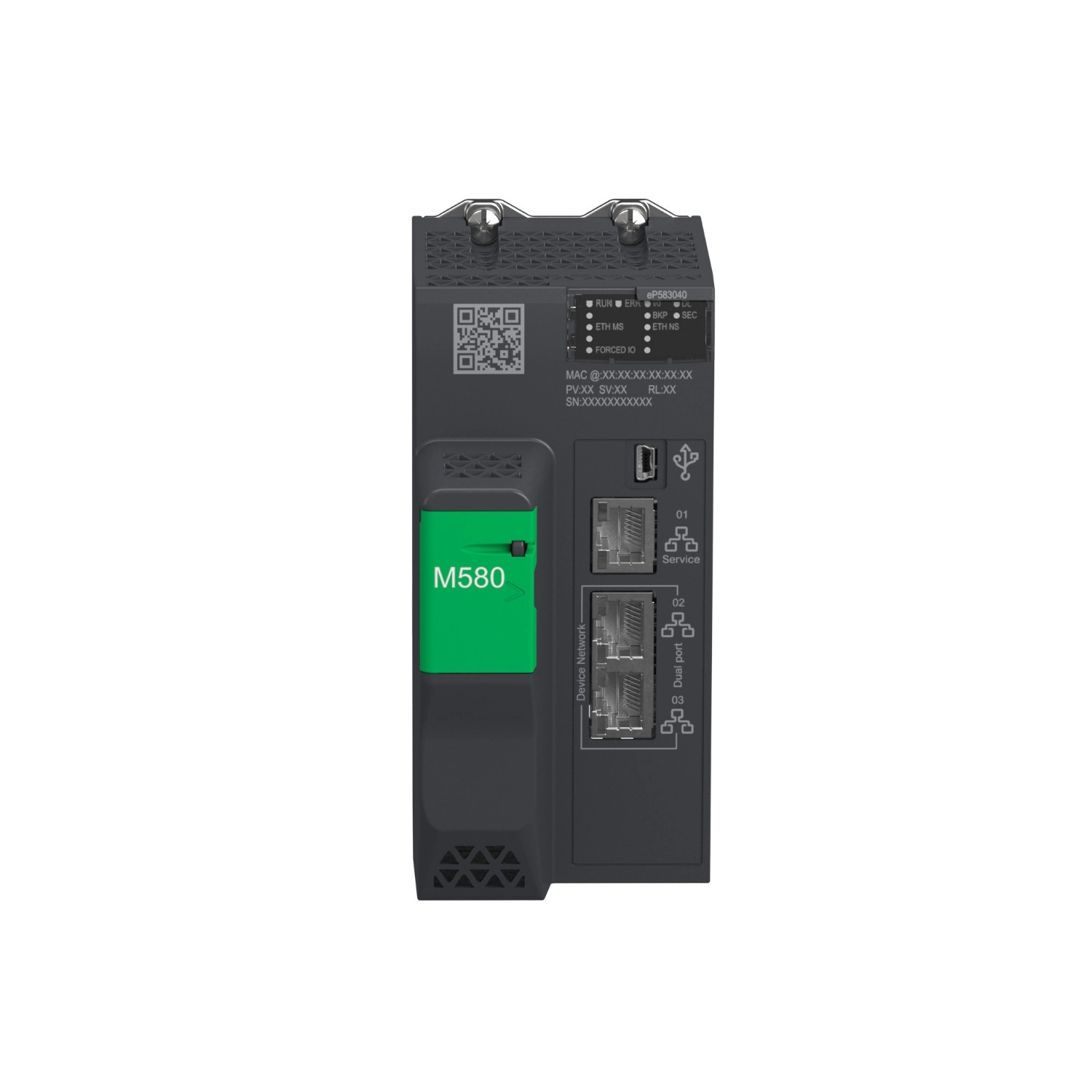

A Schneider Electric Modicon M580 BMEP583040 egy csúcsteljesítményű standalone processzor modul, amely kiemelkedő funkcionalitást és megbízhatóságot biztosít ipari automatizálási rendszerekhez. Ez a processzor 12 MB programozási kapacitással, 61 Ethernet eszköz kezelésével és 16 távoli I/O rack támogatásával ideális választás a komplex ipari alkalmazások számára.
A Modicon M580 BMEP583040 processzor kiemelkedő I/O kapacitással rendelkezik, amely lehetővé teszi 3072 diszkrét I/O és 768 analóg I/O kezelését, valamint 108 alkalmazás-specifikus csatorna használatát helyi rack-en. Az alkalmazás-specifikus I/O funkciók között megtalálhatók a soros kapcsolatok, mozgásvezérlés, számláló, SSI enkóder, HART és pontos időbélyegzés funkciók, amelyek széles körű alkalmazhatóságot biztosítanak különböző ipari környezetekben. A termék további jellemzője a programozható hurkokkal megvalósítható folyamatirányítás.
Az integrált kommunikációs képességek révén a BMEP583040 processzor 1 Ethernet TCP/IP csatlakozással rendelkezik szerviz port céljára, 2 Ethernet TCP/IP csatlakozással eszközhálózathoz, valamint egy USB mini B típusú csatlakozóval. A rendszer 16 távoli I/O állomást képes kezelni (állomásonként 2 rack), valamint 64 elosztott berendezést. Kommunikációs modul kapacitása lehetővé teszi 16 AS-Interface modul és 3 Ethernet kommunikációs modul csatlakoztatását, miközben támogatja az RIO scanner és DIO scanner kommunikációs szolgáltatásokat. A memória felépítése tartalmaz 4 GB bővíthető flash memóriát adattárolásra, 10 kB integrált RAM-ot rendszermemóriaként, 12 MB integrált RAM-ot programozáshoz, valamint 1024 kB integrált RAM-ot adatokhoz.
A Modicon M580 BMEP583040 processzor kiváló teljesítményt nyújt, 30 Kinst/ms utasítás-végrehajtási sebességgel (65% logikai és 35% aritmetikai műveletek esetén), illetve 40 Kinst/ms sebességgel tisztán logikai műveletek esetén. A processzor áramfogyasztása 295 mA 24 V DC tápfeszültség mellett, míg megbízhatósága kiemelkedő, amit a 775000 órás MTBF érték is bizonyít. A modul IP20 védettségi fokozattal rendelkezik, és széles működési hőmérséklet-tartománnyal (0...60°C) rendelkezik, tárolási hőmérséklete -40...85°C. Működési magasság 0-2000 méter között teljes terheléssel, 2000-5000 méter között teljesítménycsökkentési tényezővel használható. Relatív páratartalom tűrése 5-95% 55°C-on, kondenzáció nélkül. A modul különféle szabványoknak és irányelveknek felel meg, többek között CE, UL, CSA, RCM, EAC és Merchant Navy tanúsításokkal rendelkezik, valamint támogatja a veszélyes helyszínek osztály I, 2. divízió besorolást.
Schneider Electric Modicon M580 - BMEP583040 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Komponens típusa: Processzor modul
Kiegészítő információk
Rack-ek száma: 8
Lokális I/O processzor kapacitás (diszkrét): 3072 I/O
Lokális I/O processzor kapacitás (analóg): 768 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 108
Alkalmazás-specifikus I/O:
- Soros kapcsolat
- Mozgásvezérlés
- Számláló
- SSI enkóder
- HART
- Pontos időbélyegzés
Ellenőrzések: Folyamatirányítás
Vezérlő csatornák: Programozható hurkok
Integrált kapcsolatok
1 Ethernet TCP/IP szerviz port
2 Ethernet TCP/IP eszközhálózat
USB mini B típus
Távoli I/O állomások száma: 16 - 2 rack távoli állomásonként
Elosztott berendezések száma: 64
Kommunikációs kapacitás
16 AS-Interface modul
3 Ethernet kommunikációs modul
Kommunikációs szolgáltatások: RIO scanner, DIO scanner
Memória jellemzők
Bővíthető flash: 4 GB adattárolásra
Integrált RAM: 10 kB rendszermemória
Integrált RAM: 12 MB program
Integrált RAM: 1024 kB adat
Alkalmazási struktúra
2 kiegészítő feladat
1 ciklikus/periodikus mestervezérlő feladat
128 eseményvezérelt feladat
1 gyors periodikus feladat
Kiberbiztonság
Achilles tanúsított
DoS megelőzés
IPSec
SNMP naplózás
Syslog protokoll támogatás
Szállítási réteg biztonság
Audit napló
Beágyazott tűzfal
Firmware aláírás
Jelszavas védelem
Port hardening
Biztonságos kommunikáció (HTTPS)
Biztonsági napló
Teljesítmény
Utasítások száma milliszekundumonként: 30 Kinst/ms 65% logikai + 35% fixpontos aritmetika
40 Kinst/ms 100% logikai
Áramfogyasztás: 295 mA 24 V DC-nél
MTBF megbízhatóság: 775000 óra
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti üzemi hőmérséklet: 0...60 °C
Tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 0...2000 m
2000...5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védelmi fokozat: IP20
Fizikai jellemzők
Méretek (mm): 64.6 x 134.6 x 130.3 mm
Nettó tömeg: 0.849 kg
