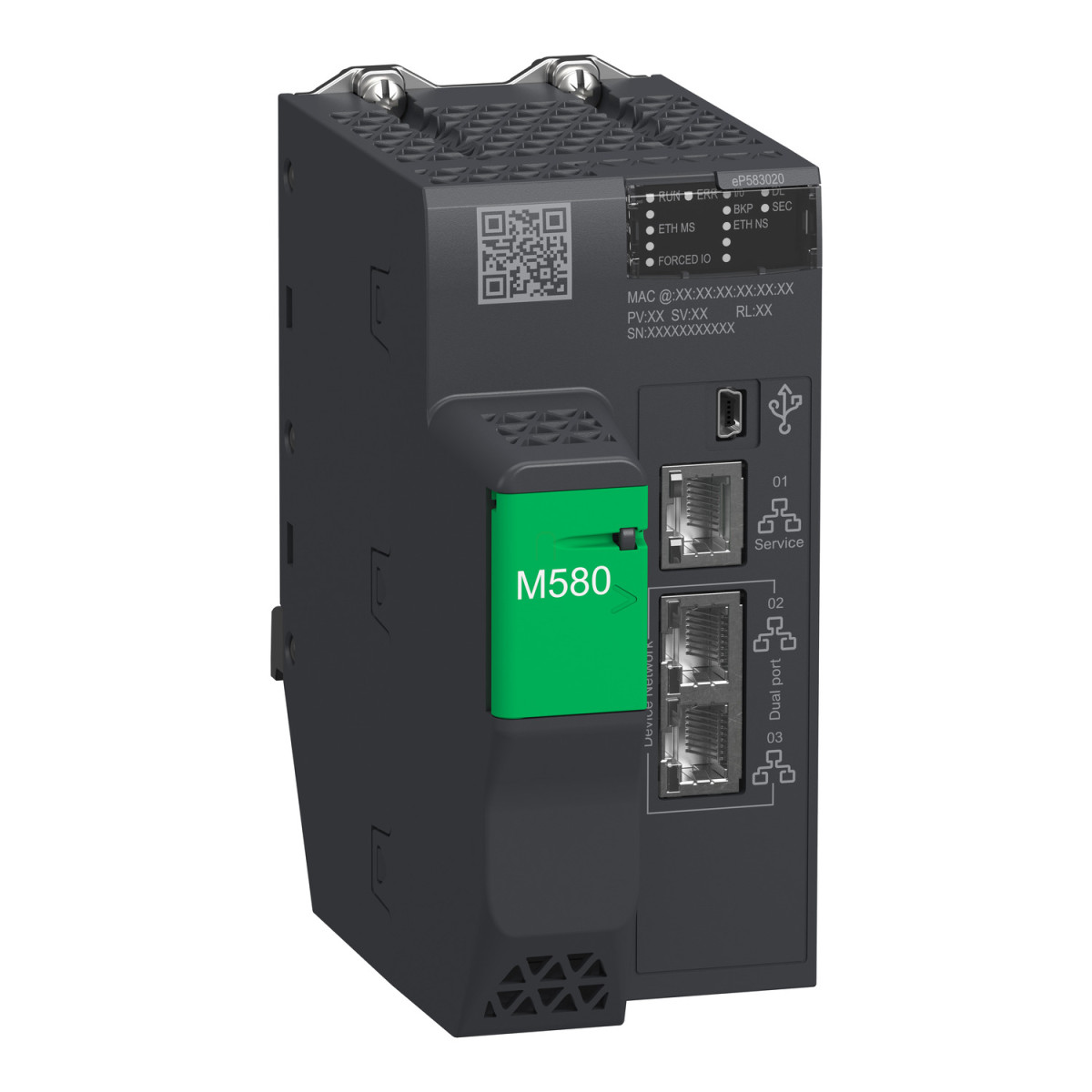

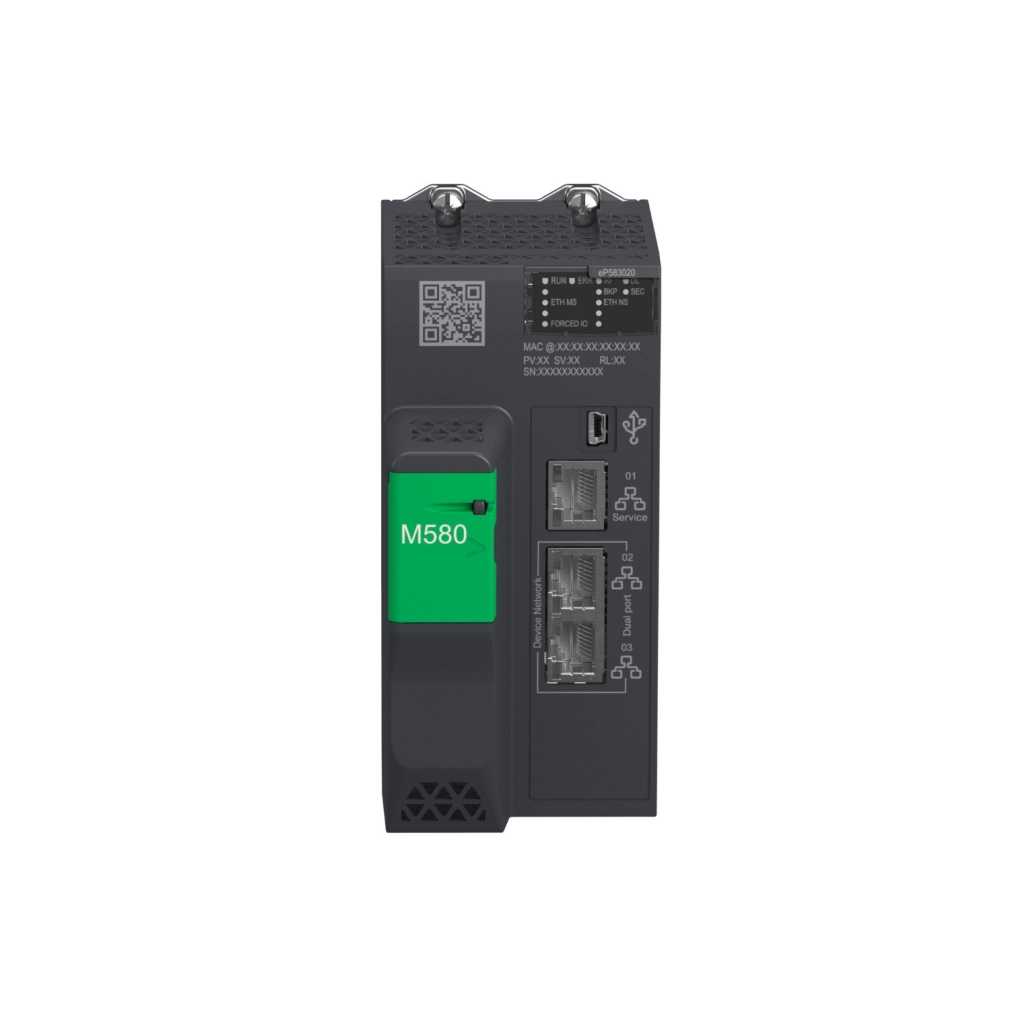

A Schneider Electric Modicon M580 termékcsalád kimagasló teljesítményű BMEP583020 típusú processzormodulját mutatjuk be, amely a modern ipari automatizálási rendszerek alapköve. Ez az önálló processzor a legmagasabb szintű irányítási igényekhez lett tervezve, 12 MB programkapacitással és akár 125 Ethernet eszköz kezelésének képességével, ami ideálissá teszi komplex ipari rendszerek hatékony vezérléséhez.
A BMEP583020 processzormodul kiemelkedő I/O kezelési képességekkel rendelkezik: 8 helyi I/O rack esetén akár 3072 digitális és 768 analóg I/O pontot képes kezelni. A 108 alkalmazás-specifikus csatorna rendkívüli rugalmasságot biztosít különféle speciális funkciók számára, mint a soros kommunikáció, mozgásvezérlés, HART protokoll támogatás, SSI enkóder kezelés, számlálók és pontos időbélyegzés. A processzkontroll funkció és a programozható hurkok biztosítják, hogy a modul a legösszetettebb vezérlési feladatokkal is megbirkózzon.
A BMEP583020 processzor különleges kapcsolódási lehetőségekkel rendelkezik: 1 Ethernet TCP/IP port a szerviz csatlakozáshoz, 2 Ethernet TCP/IP port az eszközhálózathoz, valamint USB mini B csatlakozó. A modul képes 128 elosztott berendezés kezelésére, és kapacitása kiterjed 8 AS-Interface modul és 6 Ethernet kommunikációs modul támogatására is. A DIO scanner kommunikációs szolgáltatás tovább bővíti a beépített funkciókat. A memória konfiguráció imponáló: 4 GB bővíthető flash az adattároláshoz, 10 kB rendszermemória, 12 MB programozási terület és 1024 kB adatterület. Az alkalmazás struktúrája 1 periodikus gyors feladat, 2 segéd feladat, 128 esemény feladat és 1 ciklikus/periodikus mester feladat kezelését teszi lehetővé.
A kiberbiztonság kiemelt szerepet kap a Modicon M580 processzormodul esetében: Achilles tanúsítvánnyal rendelkezik, és számos biztonsági funkciót tartalmaz, mint a DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, szállítási réteg biztonság, ellenőrzési napló, beépített tűzfal, firmware aláírás, jelszavas védelem, port hardening, biztonságos kommunikáció (HTTPS) és biztonsági napló. A processzor teljesítménye figyelemreméltó: 30 Kinst/ms (65% Boolean + 35% fixpontos aritmetika) illetve 40 Kinst/ms (100% Boolean) feldolgozási sebesség. A modul áramfelvétele 295 mA 24 V DC tápfeszültség mellett. A MTBF megbízhatósága 775000 óra, ami kiváló üzembiztosságot jelez az ipari alkalmazásokhoz. A CE jelölés garantálja a megfelelőséget az európai szabványoknak. A BMEP583020 modulhoz tartozó állapotjelző LED-ek részletes információt nyújtanak a működésről: 1 zöld LED a processzor működését (RUN), 1 piros LED a processzor vagy rendszerhibát (ERR), 1 piros LED az I/O modul hibáját (I/O), 1 zöld LED a letöltés folyamatát (DL), 1 piros LED a memóriakártya vagy CPU flash hibáját (BACKUP), valamint a zöld/piros ETH MS és ETH NS LED-ek az Ethernet port konfigurációs állapotát illetve hálózati státuszát jelzik.
Schneider Electric Modicon M580 - BMEP583020 -processzor műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Termék vagy komponens típus: Processzormodul
Kiegészítő jellemzők
Rack-ek száma: 8
Helyi I/O processzor kapacitás (digitális): 3072 I/O
Helyi I/O processzor kapacitás (analóg): 768 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 108
Alkalmazás-specifikus I/O: Soros link, Mozgásvezérlés, HART, SSI enkóder, Számláló, Pontos időbélyegzés
Ellenőrzések: Processzkontroll
Vezérlőcsatornák: Programozható hurkok
Integrált csatlakozási típus: 1 Ethernet TCP/IP a szervizporthoz, 2 Ethernet TCP/IP az eszközhálózathoz, USB mini B típusú
Elosztott berendezések száma: 128
Kommunikációs modul processzor kapacitás: 8 AS-Interface modul, 6 Ethernet kommunikációs modul
Kommunikációs szolgáltatás: DIO scanner
Memória leírás: Bővíthető flash, 4 GB adattároláshoz, Integrált RAM, 10 kB rendszermemóriához, Integrált RAM, 12 MB programhoz, Integrált RAM, 1024 kB adathoz
Alkalmazás struktúra: 1 periodikus gyors feladat, 2 segéd feladat, 128 esemény feladat, 1 ciklikus/periodikus mester feladat
Kiberbiztonság: Achilles tanúsított, DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, Szállítási réteg biztonság, Ellenőrzési napló, Beépített tűzfal, Firmware aláírás, Jelszavas védelem, Port hardening, Biztonságos kommunikáció (HTTPS), Biztonsági napló
Utasítások száma ms-enként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika, 40 Kinst/ms 100% Boolean
Áramfelvétel: 295 mA 24 V DC esetén
MTBF megbízhatóság: 775000 óra
Jelölés: CE
Környezet
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Környezeti üzemi hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, 1-es és 2-es típusú interfész, EN/IEC 61850-3, G helyszín
Környezeti jellemző: Veszélyes helyszín I. osztály, 2. divízió
Tápellátás: Belső tápellátás a rack-en keresztül
Állapotjelző LED: 1 LED (zöld) processzor fut (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
Nettó tömeg: 0.849 kg
Méretek
A CPU moduljának méretei: 134.6 x 64.6 x 116 mm
