A Schneider Electric Modicon M580 BMEP582040S egy nagyteljesítményű, önálló biztonsági processzormodul, amely komplex ipari automatizálási feladatok biztonságkritikus alkalmazásaihoz készült. Ez a konformal bevonattal ellátott, SIL 3 biztonsági szintű processzor ideális választás olyan környezetekben, ahol a magas rendelkezésre állás és a biztonságos működés alapvető követelmény. A BMEP582040S modell 8 MB programozható memóriával rendelkezik, és képes 61 Ethernet eszköz, 8 távoli I/O rack, valamint 16 CIP biztonsági eszköz kezelésére, ami rendkívüli rugalmasságot biztosít komplex rendszerarchitektúrák esetén.
Ez a biztonsági processzormodul 4 rackből álló rendszer kezelésére alkalmas, 2048 diszkrét I/O és 512 analóg I/O ponttal, ami lehetővé teszi nagyméretű rendszerek hatékony irányítását. A modul 72 alkalmazásspecifikus csatornát támogat helyi rack esetén, olyan speciális funkciókkal, mint számlálók, mozgásvezérlés, SSI enkóder, pontos időbélyegzés, soros kommunikáció és HART protokoll. A BMEP582040S két különböző ellenőrzési képességgel rendelkezik: folyamatvezérlés és biztonsági vezérlés, amelyek programozható hurkokon keresztül valósíthatók meg. A beépített kommunikációs lehetőségek közé tartozik egy Ethernet TCP/IP port szolgáltatásokhoz, két Ethernet TCP/IP port eszközhálózathoz és egy USB mini B csatlakozó, amelyek együttesen biztosítják a sokoldalú kapcsolódási lehetőségeket.
A BMEP582040S processzor fejlett memóriaképességekkel rendelkezik, beleértve a 4 GB-ra bővíthető flash memóriát adattároláshoz, 10 kB rendszermemóriát, 8 MB programprocessz memóriát, 768 kB adatprocessz memóriát, 2 MB biztonsági program memóriát és 512 kB biztonsági adatmemóriát. Az alkalmazások strukturálása rugalmas, támogatva 128 esemény feladatot, 2 kiegészítő feladatot, 1 ciklikus/periodikus fő feladatot, 1 periodikus gyors feladatot és 1 periodikus biztonsági feladatot. A cyberbiztonság kiemelt fontosságú: a modul Achilles tanúsítvánnyal rendelkezik, és számos biztonsági funkcióval van felszerelve, mint DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, naplózási útvonal, beágyazott tűzfal, firmware aláírás, jelszavas védelem, port-megerősítés és biztonsági napló.
A BMEP582040S rendkívül ellenálló ipari környezetekben: 3 gn rezgésállóság, 15 gn ütésállóság és -25...60 °C üzemi hőmérséklet-tartomány jellemzi. Az IP20 védettség mellett számos nemzetközi tanúsítvánnyal rendelkezik, beleértve CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22 és TÜV. A modul megfelel a szigorú ipari szabványoknak, mint az IEC 61131-2, IEC 61010-2-201, és számos környezeti kihívással szemben ellenálló: veszélyes helyszín I. osztály, 2. divízió; gázálló Gx osztály (ISA S71.04); gázálló 3C4 osztály (IEC 60721-3-3); porálló 3S4 osztály; homokálló 3S4 osztály; sóálló 2. szint; penészgomba-álló 3B2 osztály; gombaspora-álló 3B2 osztály. Különösen fontos a biztonsági alkalmazások számára, hogy a BMEP582040S megfelel a SIL 3 (IEC 61508, IEC 61511), SILCL 3 (IEC 62061, ISO 13849-1 4. kategória) és SIL 4 (EN 50126, EN 50128, EN 50129) biztonsági szinteknek, ami a legmagasabb fokú biztonságot garantálja a kritikus alkalmazások során.
Schneider Electric Modicon M580 - BMEP582040S -safety processzor, SIL3, L2 DIO & RIO műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M580
Termék típusa: Processzor modul
Impregnálás anyaga: Konformal bevonatú
Kiegészítő jellemzők
Rack-ek száma: 4
Helyi I/O processzor kapacitás (diszkrét): 2048 I/O
Helyi I/O processzor kapacitás (analóg): 512 I/O
Alkalmazásspecifikus csatornák száma (helyi rack): 72
Alkalmazásspecifikus I/O: Számláló, Mozgásvezérlés, SSI enkóder, Pontos időbélyegzés, Soros kapcsolat, HART
Ellenőrzések: Folyamatvezérlés, Biztonsági vezérlés
Vezérlőcsatornák: Programozható hurkok

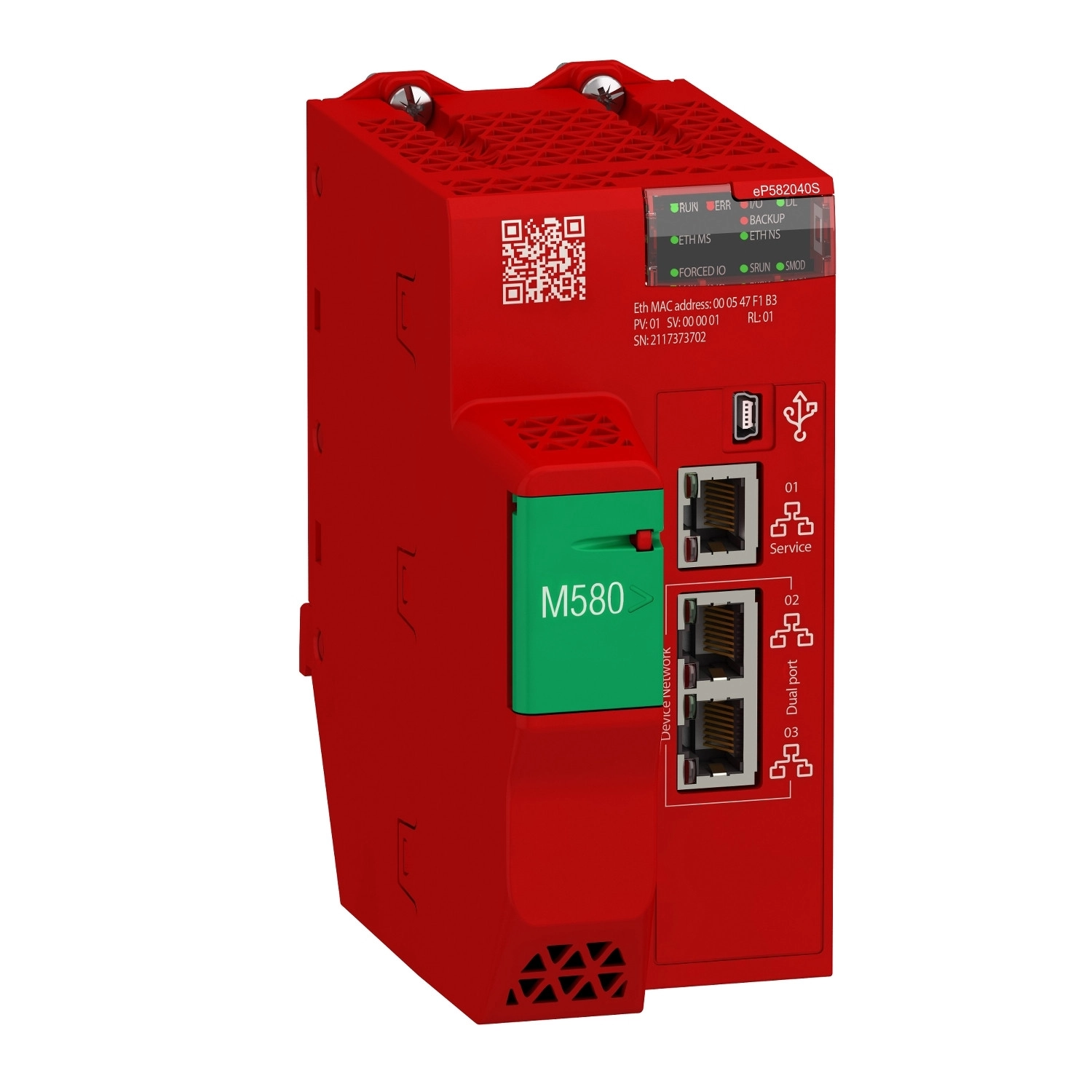

Integrált csatlakozási típus: 1 Ethernet TCP/IP szolgáltatási port, 2 Ethernet TCP/IP eszközhálózathoz, USB mini B típus
Távoli I/O állomások száma: 8 - 2 rack(ek) távoli állomásonként
Elosztott berendezések száma: 64
CIP biztonsági I/O eszközök száma: 16
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 16 AS-Interface modul
Kommunikációs szolgáltatás: DIO szkenner, RIO szkenner
Memória leírás
Bővíthető flash, 4 GB adattároláshoz
Integrált RAM, 10 kB rendszermemória
Integrált RAM, 8 MB program folyamathoz
Integrált RAM, 768 kB adat folyamathoz
Integrált RAM, 2 MB biztonsági programhoz
Integrált RAM, 512 KB biztonsági adatokhoz
Alkalmazás struktúra
128 esemény feladat
2 kiegészítő feladat
1 ciklikus/periodikus fő feladat
1 periodikus gyors feladat
1 periodikus biztonsági feladat
Kiberbiztonsági jellemzők
Achilles tanúsított
DoS megelőzés
IPSec
SNMP naplózás
Syslog protokoll támogatás
Auditálási nyomvonal
Beágyazott tűzfal
Firmware aláírás
Jelszavas védelem
Port megerősítés
Biztonsági napló
Teljesítmény
Utasítások száma másodpercenként: 30 Kinst/ms 65% Boolean + 35% fix aritmetika
40 Kinst/ms 100% Boolean
Áramfogyasztás: 295 mA 24 V DC esetén
MTBF megbízhatóság: 775000 H
Jelölés: CE
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 15 gn
Környezeti levegő hőmérséklet működés közben: -25...60 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
Működési magasság: 0...2000 m
2000...5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5...95% 55 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP20
Biztonsági szint
SIL 3 az IEC 61508 szerint
SIL 3 az IEC 61511 szerint
SILCL 3 az IEC 62061 szerint
SILCL 3 az ISO 13849-1 4. kategória szerint
SIL 4 az EN 50126 szerint
SIL 4 az EN 50128 szerint
SIL 4 az EN 50129 szerint
Tápellátás
Belső tápellátás rack-en keresztül

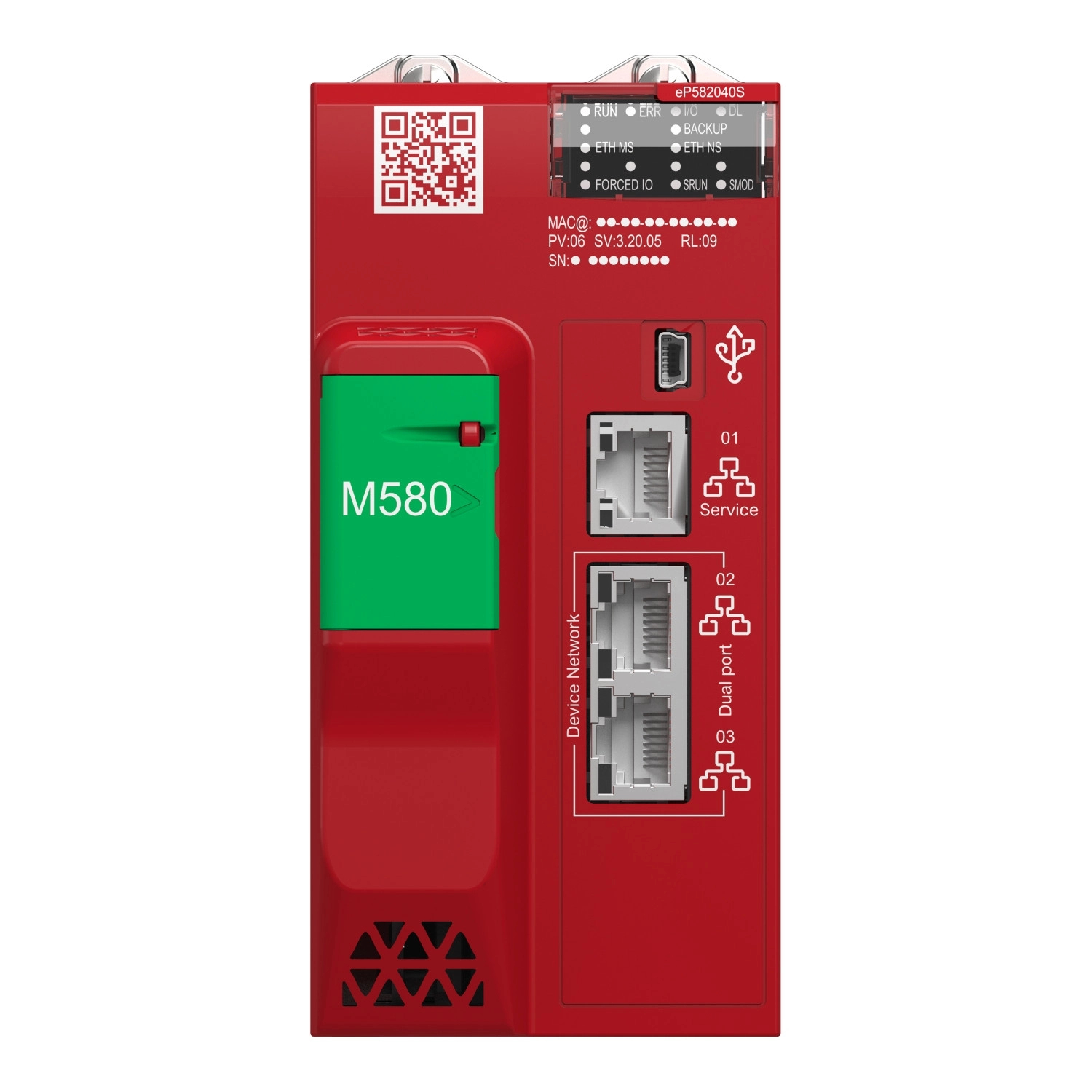

Állapotjelző LED-ek
1 LED (zöld) processzor fut (RUN)
1 LED (piros) processzor vagy rendszer hiba (ERR)
1 LED (piros) I/O modul hiba (I/O)
1 LED (zöld) letöltés folyamatban (DL)
1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP)
1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot)
1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
1 LED (zöld) processzor biztonsági módban (SRUN)
1 LED (zöld) processzor karbantartási módban (SMOD)
1 LED (piros) I/O értékek felülírva a felhasználó által (FORCED IO)
Nettó súly: 0,849 kg
