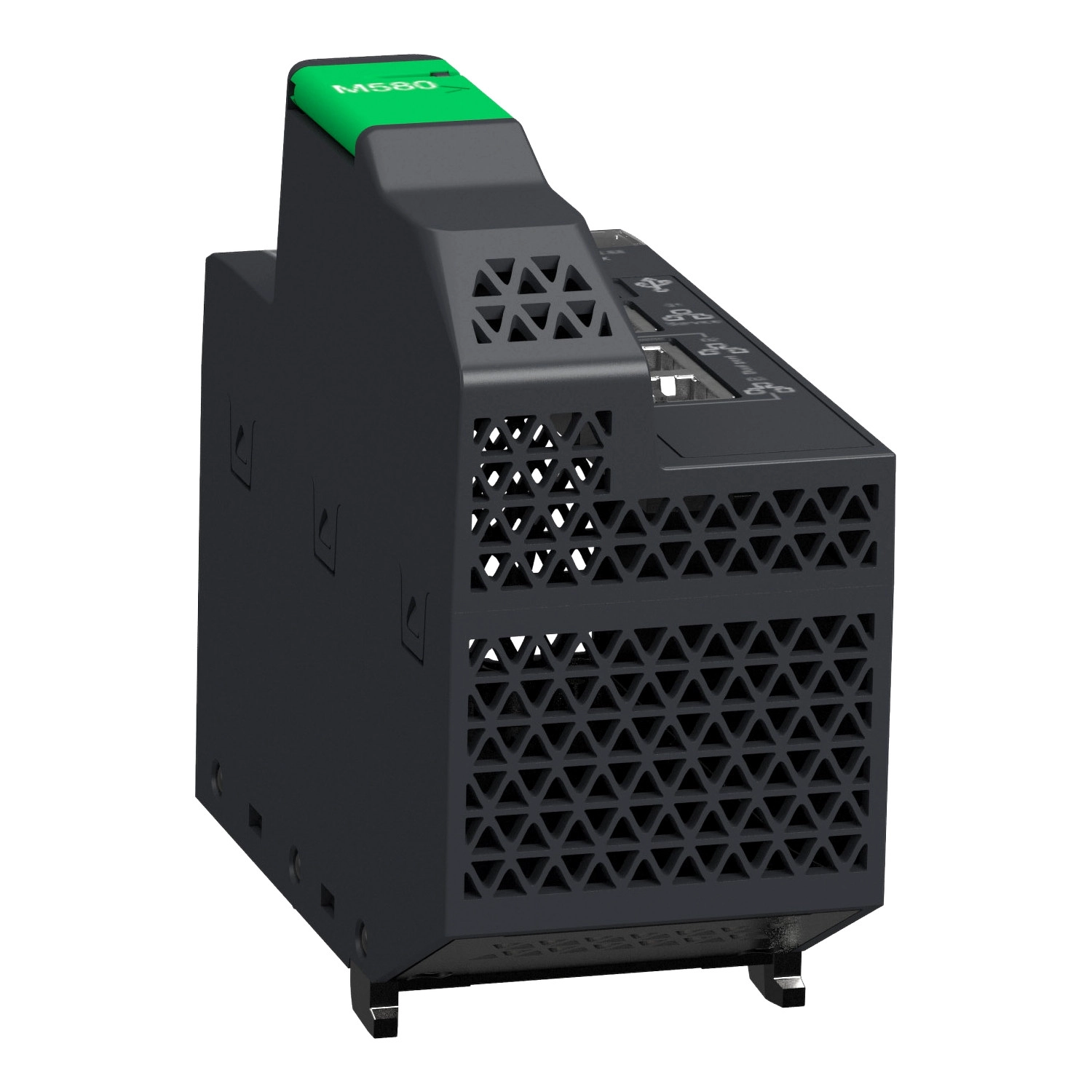

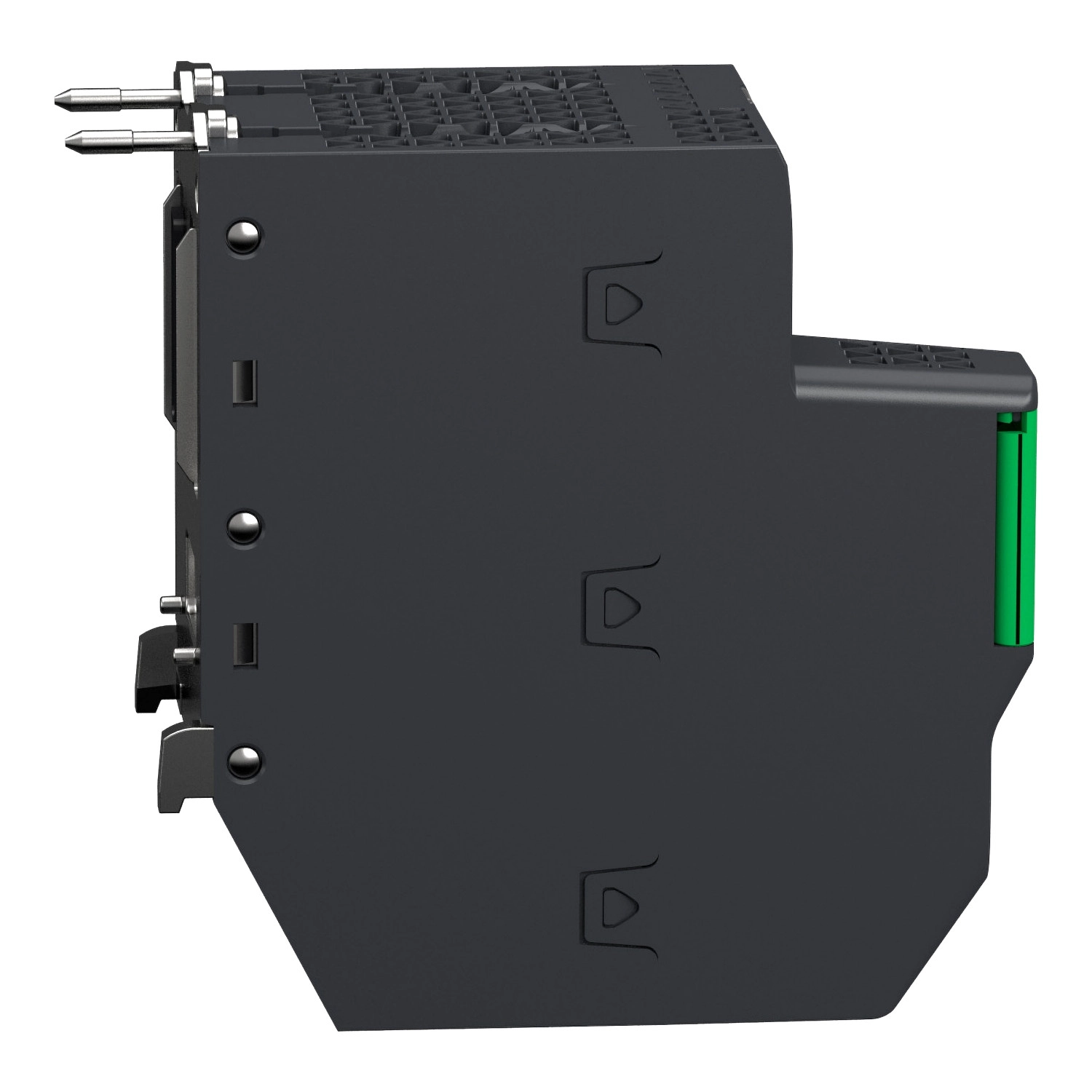

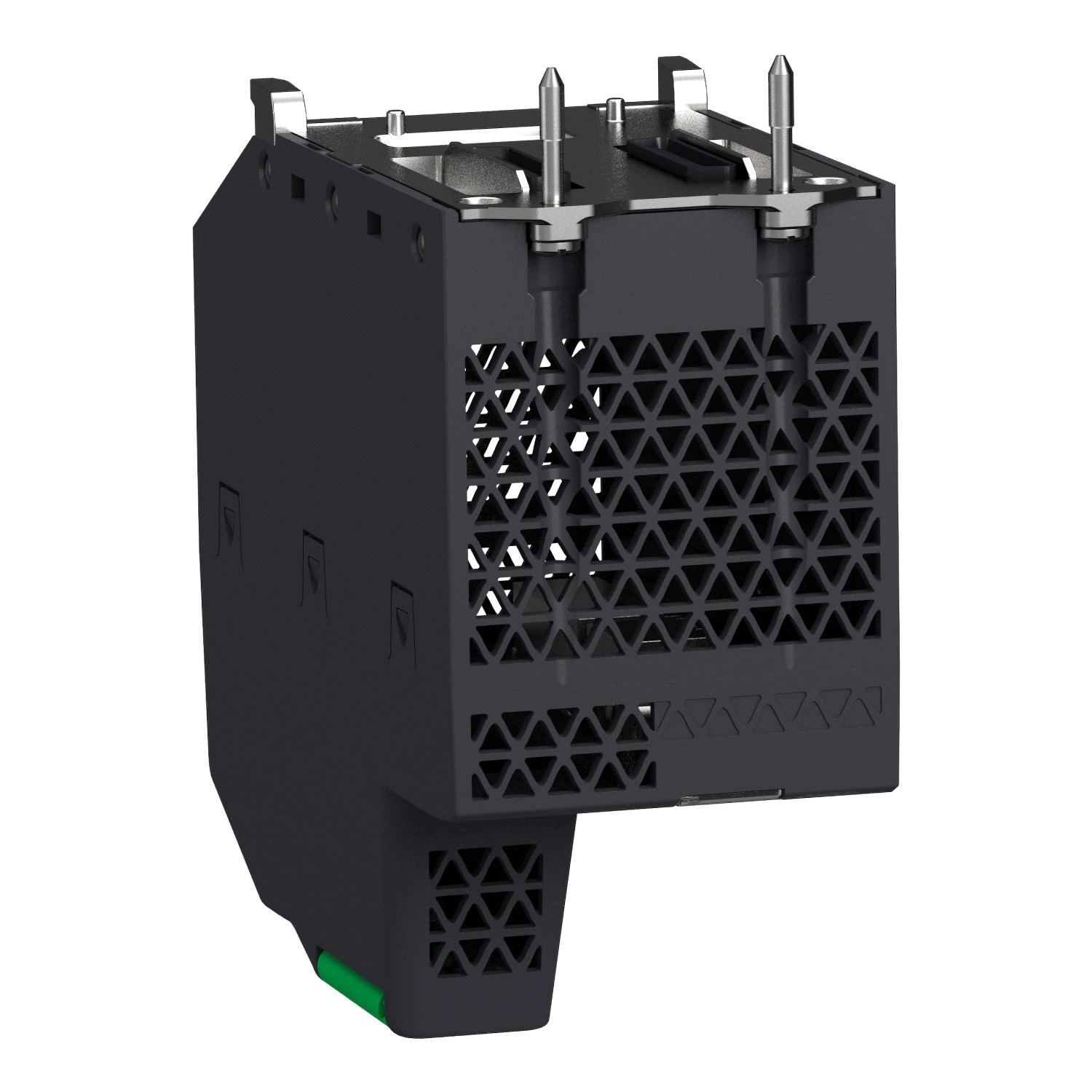

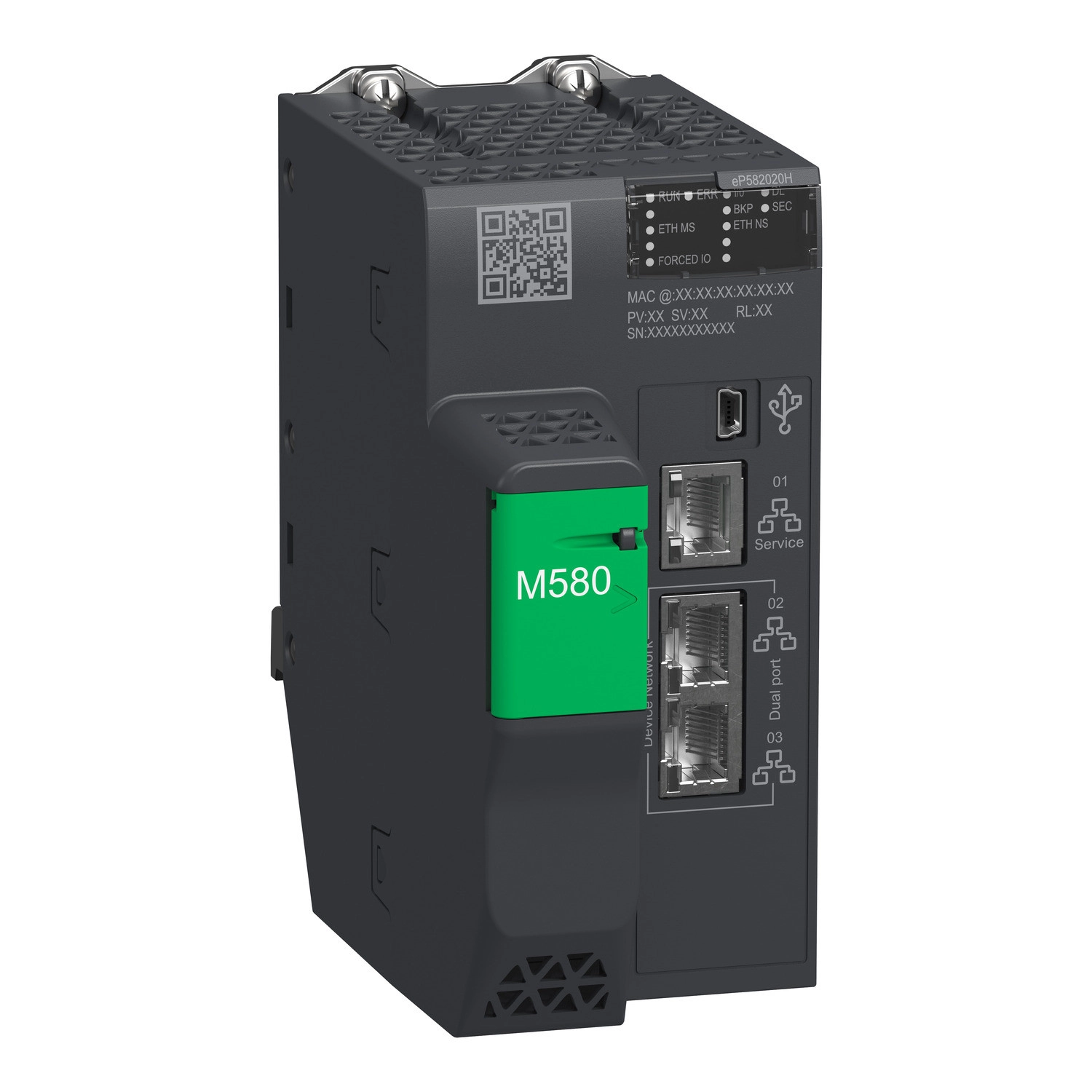

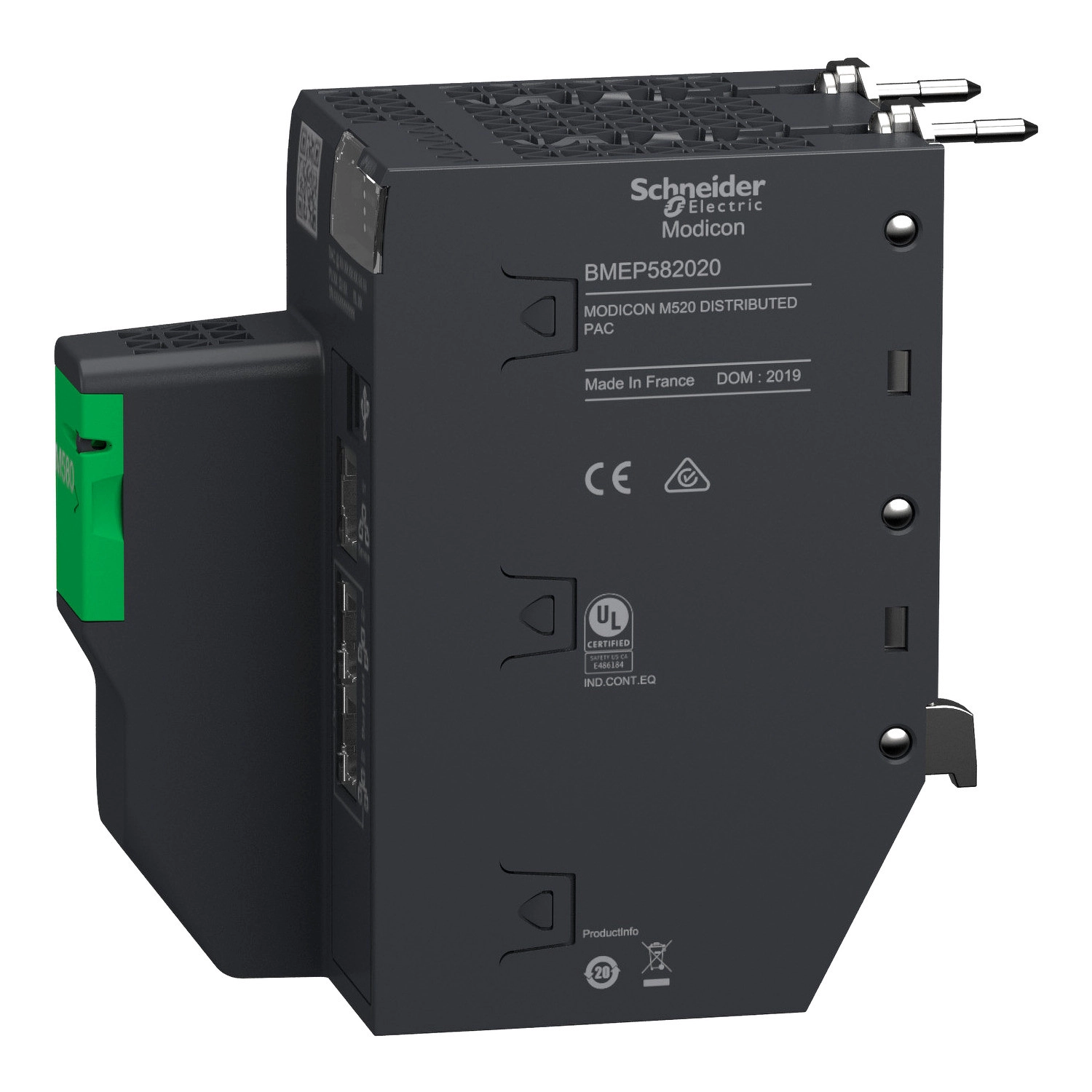

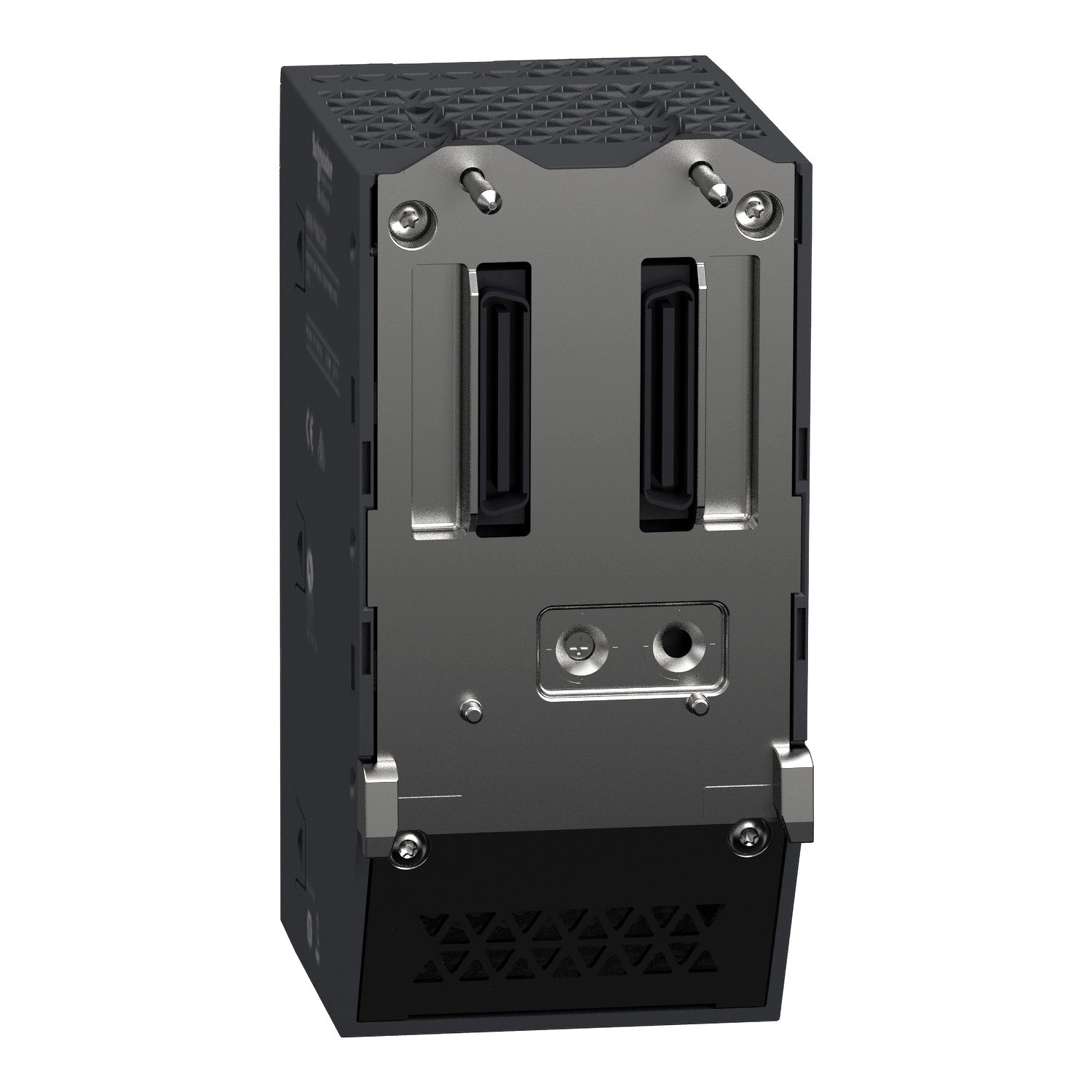

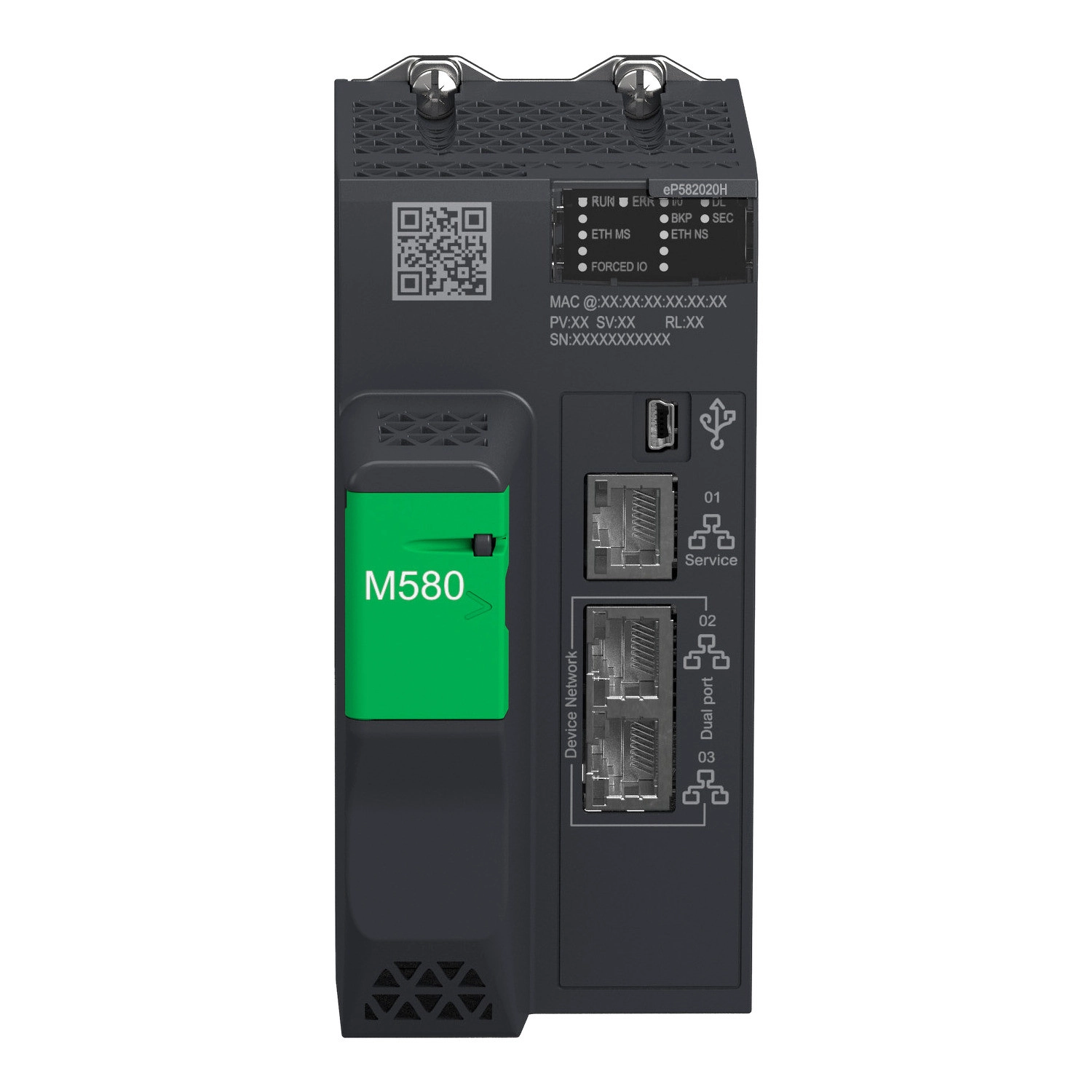

A Schneider Electric Modicon M580 BMEP582020H standalone processzor modul kivételes teljesítményt és megbízhatóságot kínál a legkritikusabb ipari alkalmazásokhoz, speciálisan a zord környezeti feltételeket igénylő területekre optimalizálva. Ez a robusztus processzormodul a Schneider Electric vezérlőrendszerek élvonalbeli megoldása, amely maximális üzemidőt biztosít még a legmostohább ipari környezetekben is.
A BMEP582020H processzor lenyűgöző számítási kapacitással rendelkezik: 8 MB integrált RAM programozáshoz, 768 kB adattároláshoz és 10 kB rendszermemória mellett 4 GB bővíthető flash memóriát kínál adattárolási célokra. A modul akár 2048 digitális és 512 analóg I/O kezelésére képes négy helyi rack konfigurációban, valamint 128 elosztott eszköz működtetésére is alkalmas. A feldolgozási teljesítménye kiemelkedő: 65% Boole-művelet és 35% fixpontos aritmetika esetén 30 Kinst/ms, illetve 100% Boole-művelet esetén 40 Kinst/ms sebességgel dolgozik. A rendszer rugalmasan konfigurálható különböző feladatok végrehajtására, beleértve 2 kiegészítő feladatot, 64 eseményvezérelt feladatot, 1 ciklikus/periodikus fő feladatot és 1 gyors periodikus feladatot.
A kommunikációs lehetőségek tekintetében a BMEP582020H modul integrált 1 Ethernet TCP/IP porttal rendelkezik a szerviz funkciókhoz, 2 Ethernet TCP/IP porttal a hálózati eszközök számára, valamint USB mini B csatlakozóval. A kommunikációs képességeket tovább bővíti, hogy a processzor kezelni tud 2 Ethernet kommunikációs modult és 4 AS-Interface modult. A DIO scanner funkcionalitás standard szolgáltatásként elérhető. Speciális I/O funkciókat is támogat, mint a pontos időbélyegzés, számláló, SSI enkóder, HART, soros kapcsolat és mozgásvezérlés, továbbá programozható hurokszabályozást biztosít folyamatvezérlési alkalmazásokhoz.
A BMEP582020H különösen kiemelkedő a zord környezeti feltételek melletti üzemeltetésre való képessége terén. A konformal coating védőbevonattal ellátott modul -25...70 °C üzemi hőmérséklet-tartományban működőképes, tárolási hőmérséklete -40...85 °C, valamint 5...95% relatív páratartalom mellett is megbízhatóan üzemel 55 °C-on, kondenzáció nélkül. Vibrációs ellenállása 3 gn, ütésállósága 30 gn, ami rendkívüli mechanikai védelmet biztosít. Tengerszint feletti magasság szempontjából 0...2000 m között korlátozás nélkül, 2000...5000 m között pedig teljesítménycsökkentési tényezővel használható. A modul IP20 védettségi fokozattal rendelkezik. Széles körű védelemmel bír különböző környezeti behatásokkal szemben: gázálló (Gx osztály az ISA S71.04 szerint, 3C4 osztály az IEC 60721-3-3 szerint), porálló és homokálló (3S4 osztály az IEC 60721-3-3 szerint), sóálló (2. szint az IEC 68252 szerint), penészgomba és gomba spóra álló (3B2 osztály az IEC 60721-3-3 szerint). A termék I. osztályú, 2. divízióba sorolt veszélyes helyszíneken is alkalmazható.
Schneider Electric Modicon M580 BMEP582020H műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M580
Terméktípus: Processzor modul
Alkalmazási terület: Zord környezetekhez
Teljesítmény és kapacitás
Rack-ek száma: 4
Lokális I/O processzor kapacitás (digitális): 2048 I/O
Lokális I/O processzor kapacitás (analóg): 512 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 72
Alkalmazás-specifikus I/O: Pontos időbélyegzés, Számláló, SSI enkóder, HART, Soros kapcsolat, Mozgásvezérlés
Ellenőrzés: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Kommunikáció
Integrált csatlakozási típusok: 1 Ethernet TCP/IP szervizcélokra, 2 Ethernet TCP/IP eszközhálózathoz, USB mini B
Elosztott berendezések száma: 128
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 4 AS-Interface modul
Kommunikációs szolgáltatás: DIO scanner
Memória
Memória leírás: Bővíthető flash, 4 GB adattároláshoz, Integrált RAM, 10 kB rendszermemóriához, Integrált RAM, 8 MB programozáshoz, Integrált RAM, 768 kB adatokhoz
Alkalmazási struktúra
Feladatok: 2 segédfeladat, 64 eseményfeladat, 1 ciklikus/periodikus mesterfeladat, 1 periodikus gyorsfeladat
Teljesítmény
Utasítások száma ms-onként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika, 40 Kinst/ms 100% Boolean
Elektromos adatok
Áramfogyasztás: 270 mA 24 V DC-nél
Megbízhatóság
MTBF: 775000 H
Környezeti feltételek
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Működési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Tanúsítványok és megfelelőség
Direktívák: 2014/35/EU - alacsony feszültségű, 2014/30/EU - elektromágneses összeférhetőség, 2014/34/EU - ATEX
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Kereskedelmi tengerészet, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 1-es és 2-es típusú interfész, EN/IEC 61850-3 G helyszín, IEC 60079-0
Környezeti jellemzők
Gázállóság: Gx osztály (ISA S71.04), 3C4 osztály (IEC 60721-3-3)
Por- és homokállóság: 3S4 osztály (IEC 60721-3-3)
Sóállóság: 2-es szint (IEC 68252)
Penész és gomba spóra elleni védelem: 3B2 osztály (IEC 60721-3-3)
Veszélyes helyszín besorolás: I. osztály 2. divízió
Védelem és ellátás
Védőkezelés: Konformal bevonat
Tápellátás: Belső tápellátás rack-en keresztül
Állapotjelzők
LED-ek: 1 LED (zöld) processzor működés (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
Fizikai jellemzők
Nettó tömeg: 0,849 kg
Méretek
CPU modul méretei: 134,6 x 64,6 x 130,3 mm
