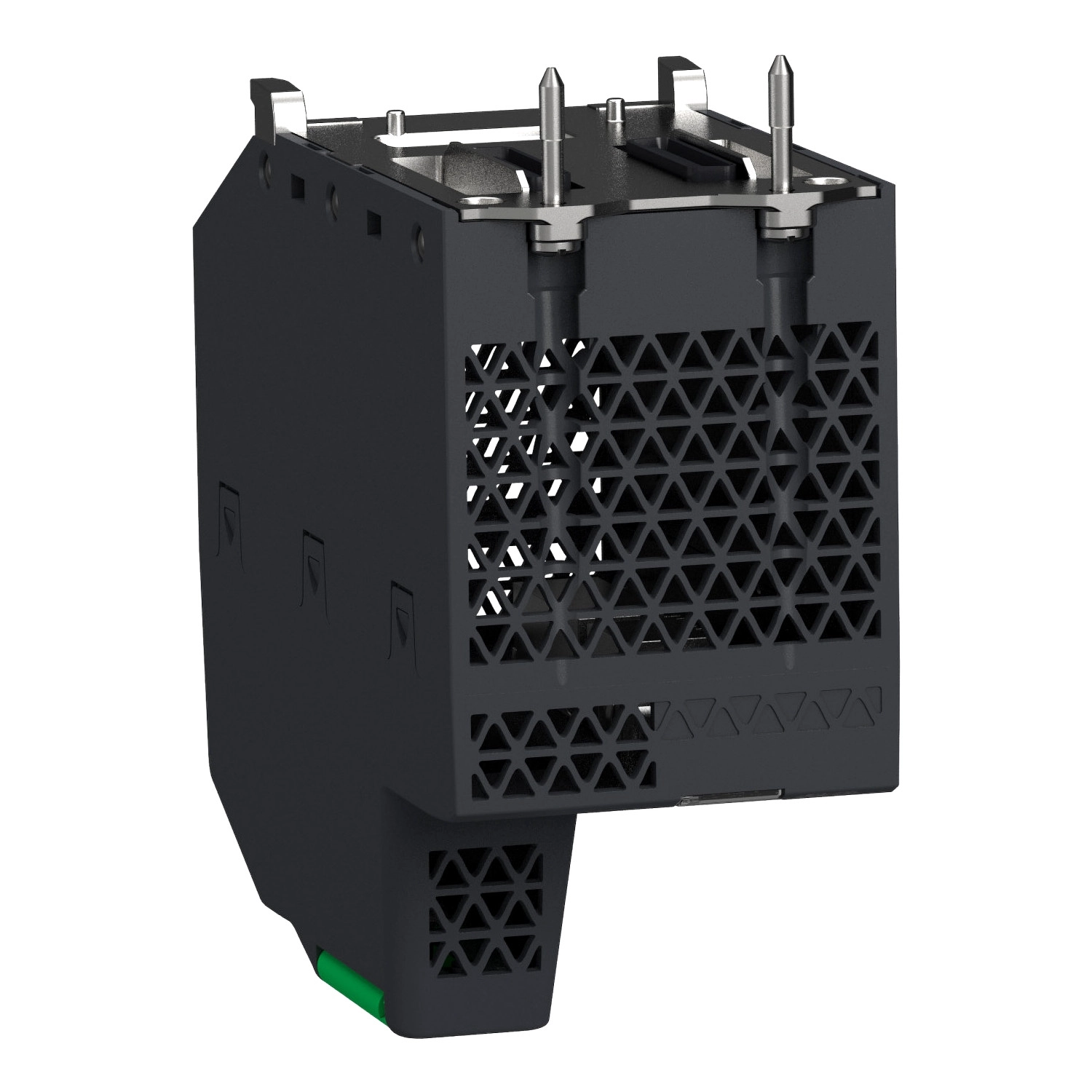

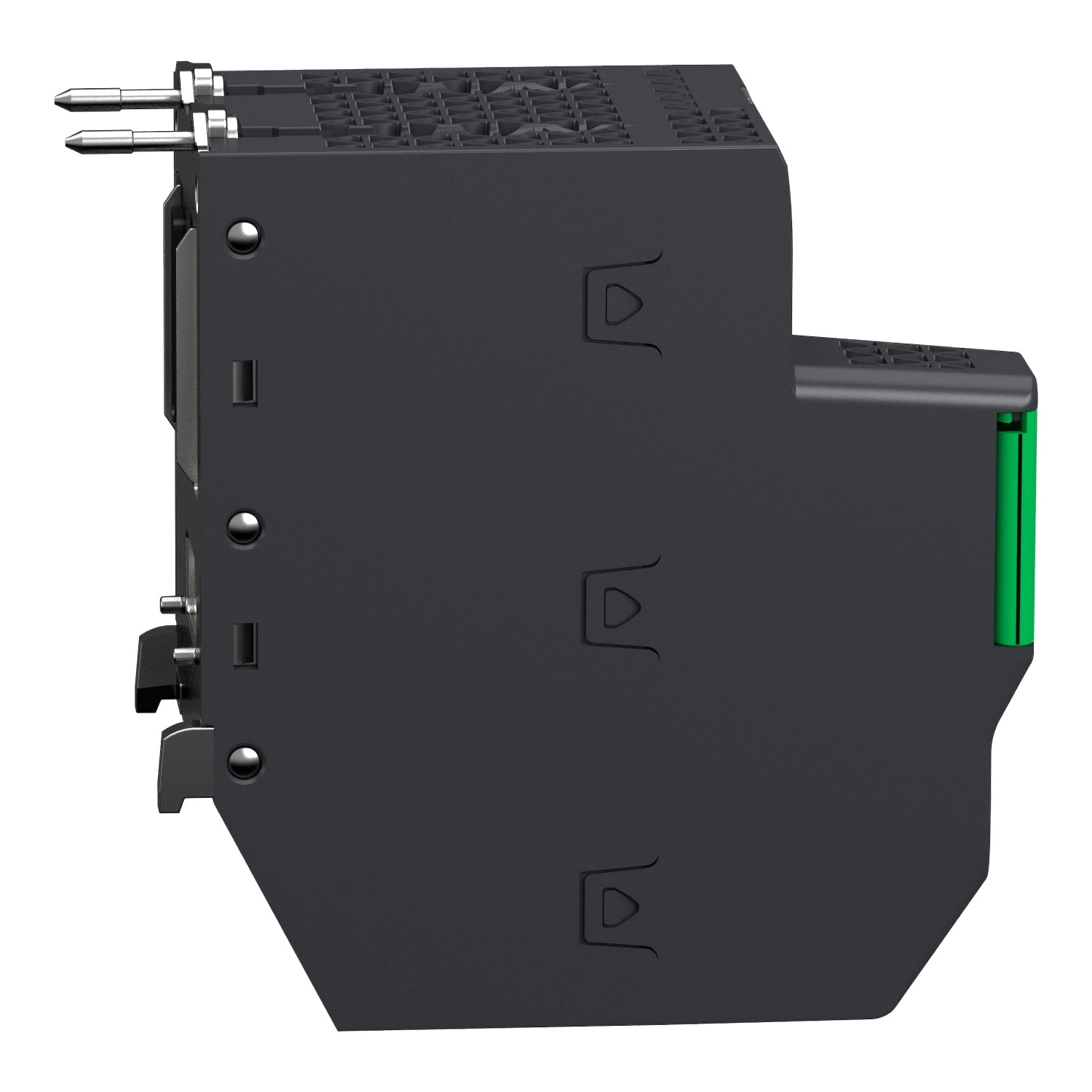

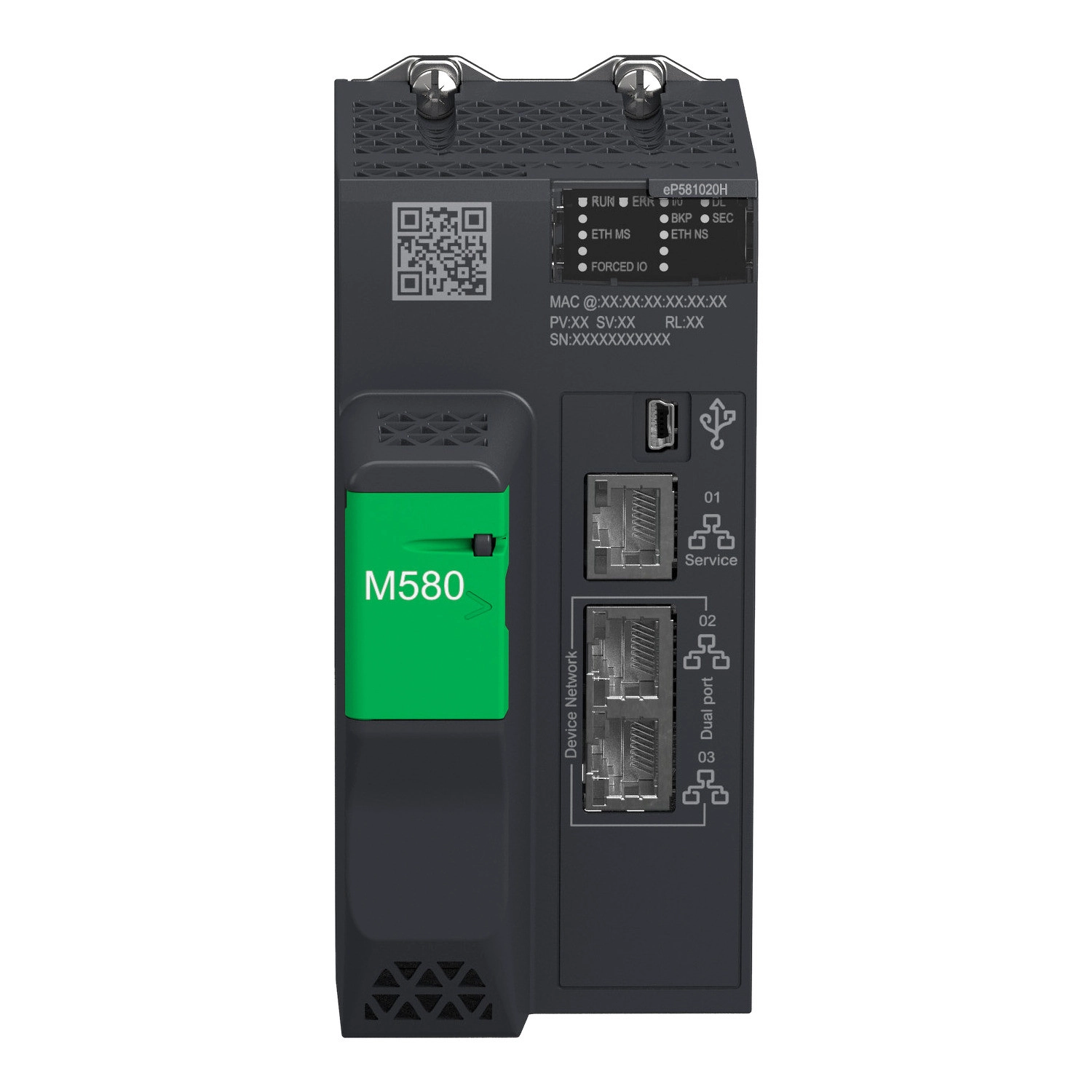

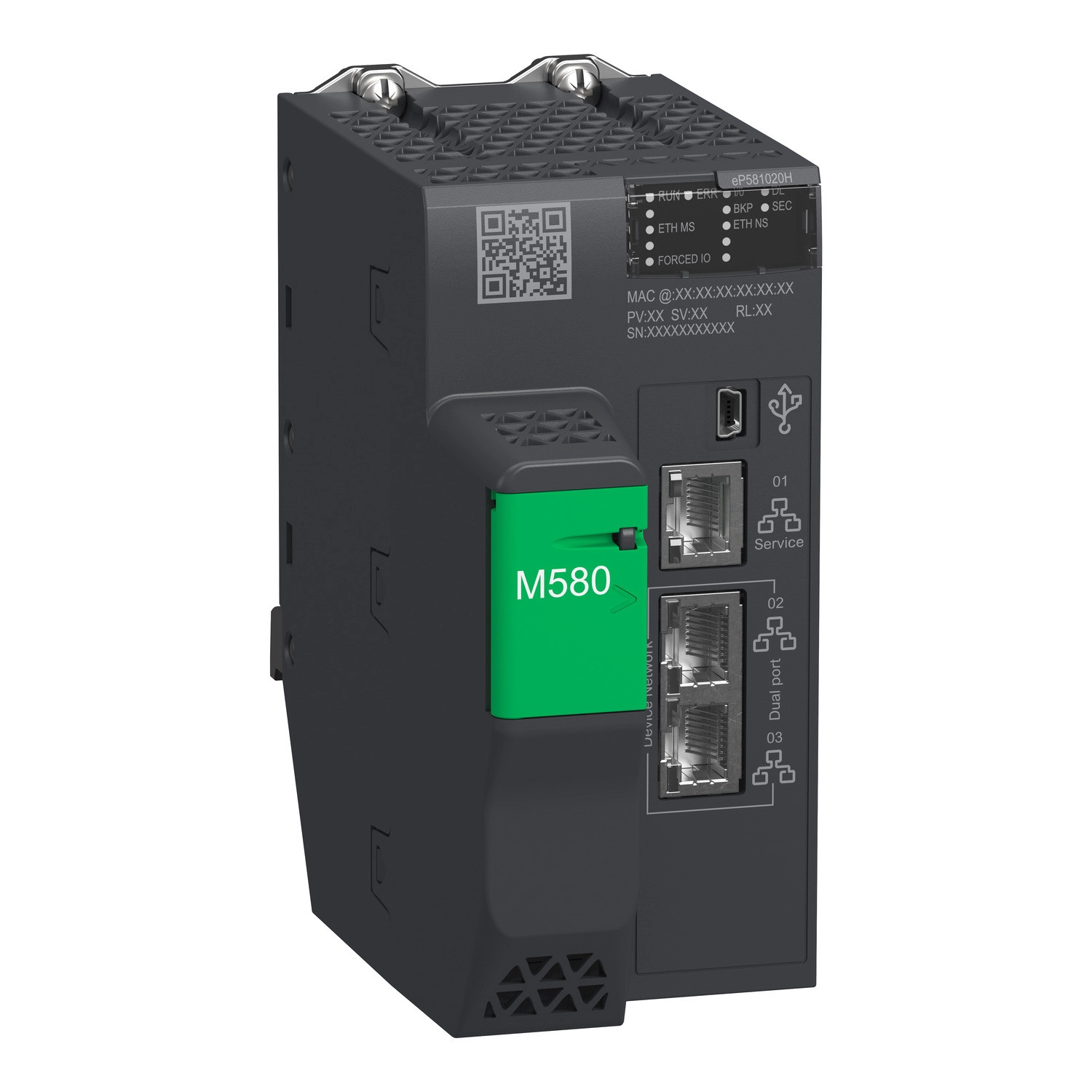

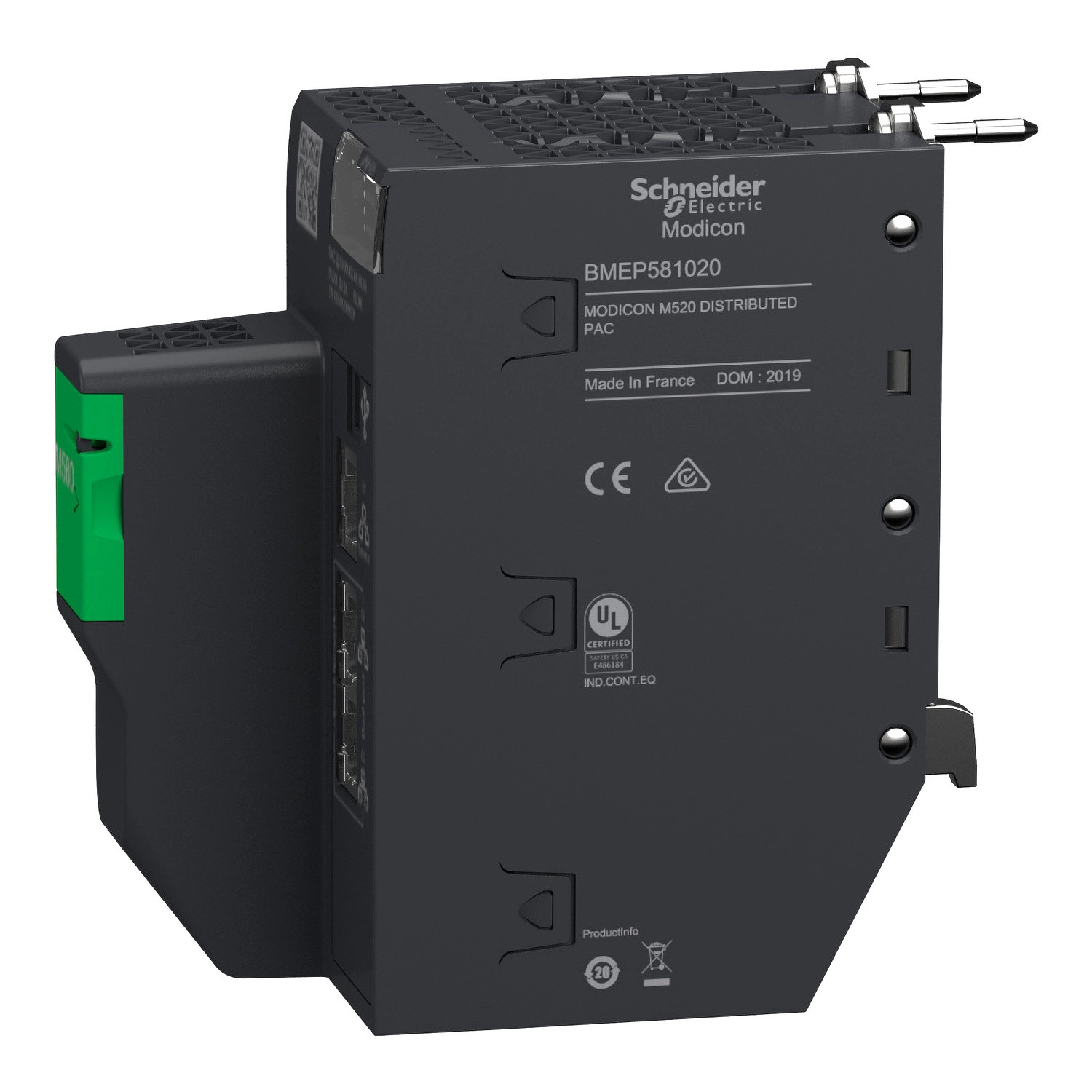

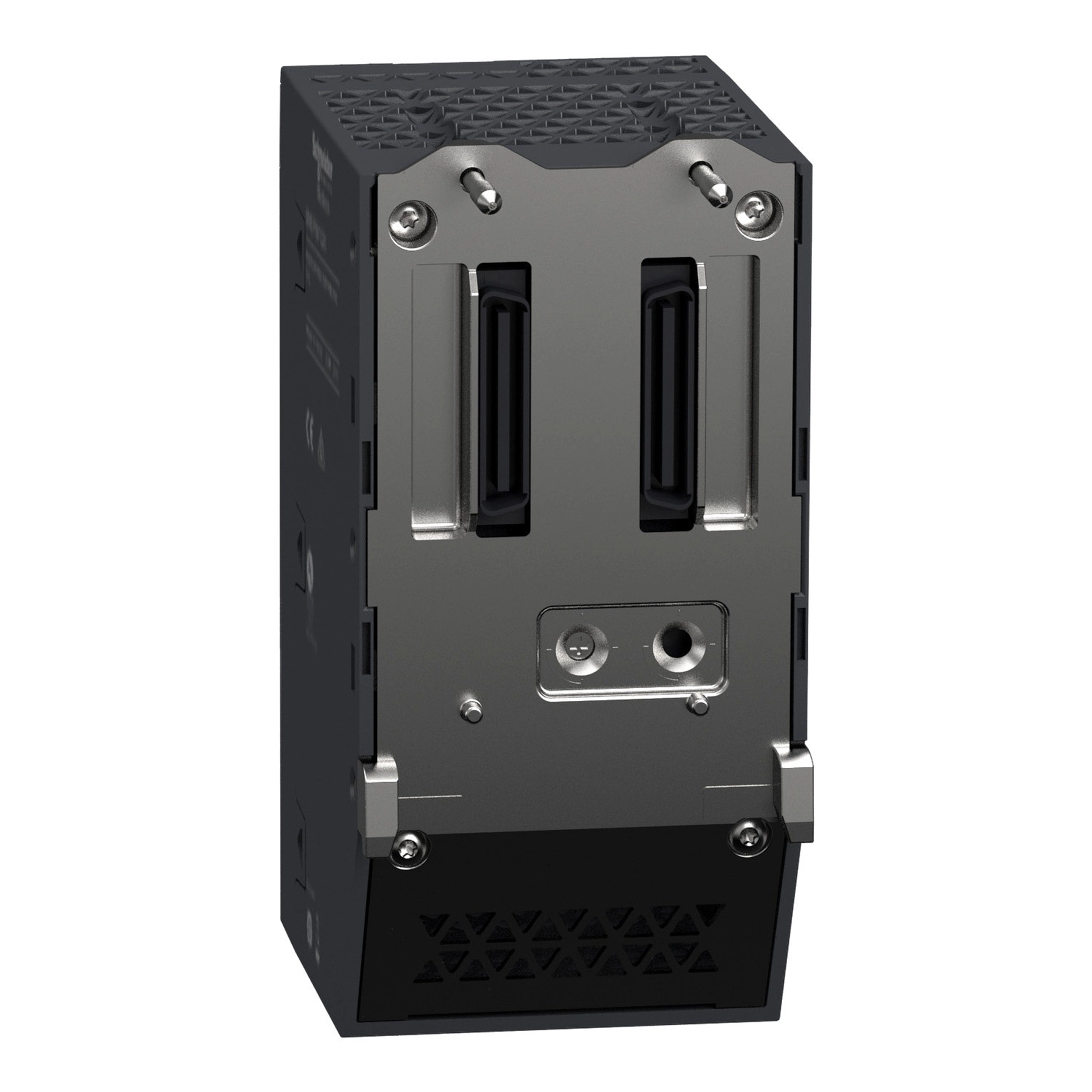

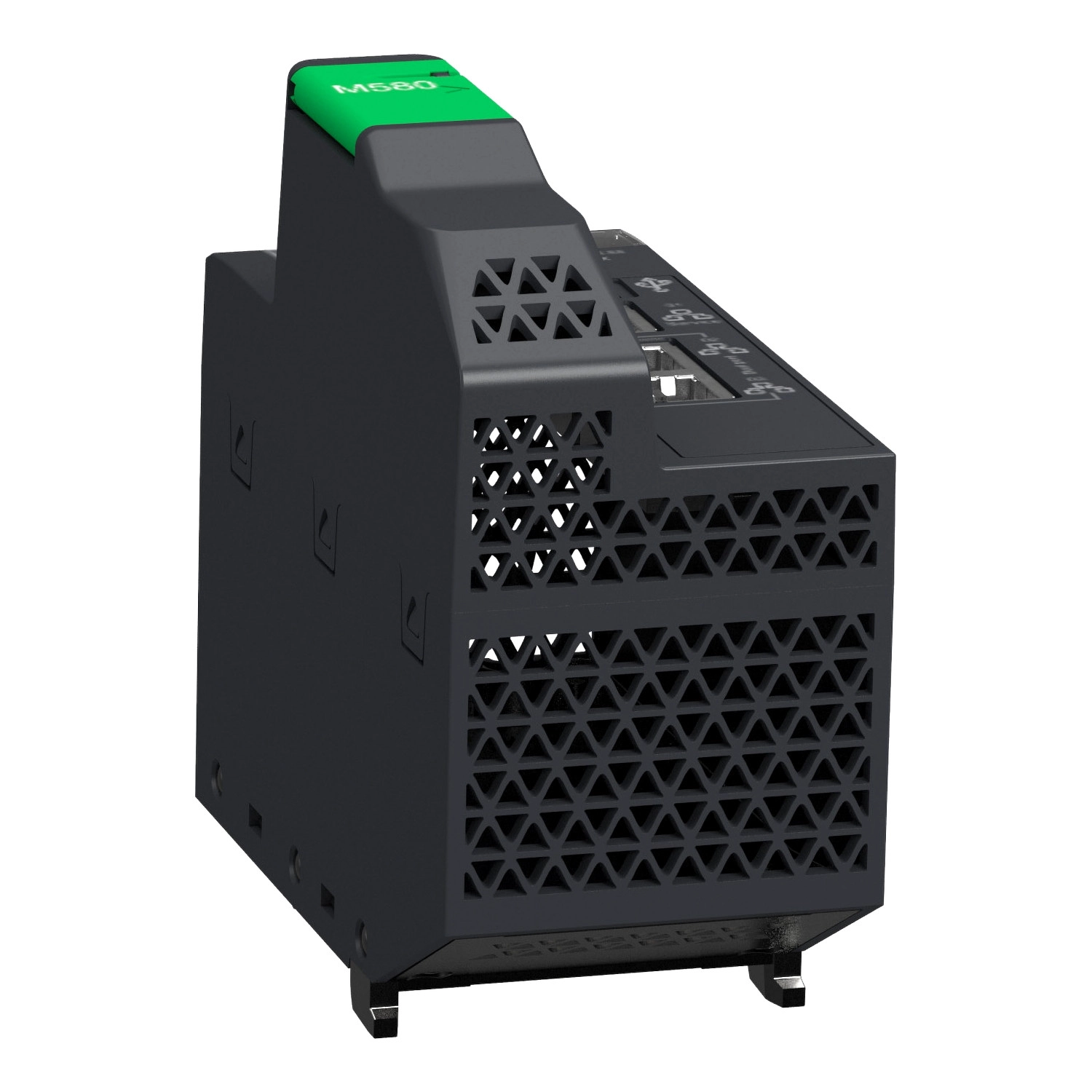

Schneider Electric Modicon M580 - BMEP581020H - processzor, L1 DIO, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMEP581020H processzor figyelemre méltó bővíthetőséggel rendelkezik, képes akár 4 helyi I/O rack kezelésére, összesen 1024 digitális és 256 analóg bemenet/kimenet vezérlésével. Az eszköz maximálisan 61 Ethernet eszközt képes kezelni, ami rendkívüli rugalmasságot biztosít komplex rendszerarchitektúrák felépítéséhez. A beépített 4 MB RAM program tárolására, 384 kB adattárolásra, valamint a 4 GB-os bővíthető flash memória lehetővé teszi nagyméretű alkalmazások futtatását és jelentős mennyiségű adattárolást.
Kommunikációs képességei is kiemelkedőek: 2 Ethernet TCP/IP port eszközhálózathoz, 1 Ethernet TCP/IP szervizport, valamint USB mini B csatlakozás. A processzor DIO szkennelési funkcióval rendelkezik, és maximálisan 2 Ethernet kommunikációs modul, valamint 2 AS-Interface modul integrálására képes. Alkalmazás-specifikus I/O kezelése kiterjed soros kapcsolatokra, számlálókra, pontos időbélyegzésre, mozgásvezérlésre, SSI enkóderre és HART kommunikációra is, így széleskörű ipari kommunikációs protokollokkal kompatibilis.
A feldolgozási teljesítménye 30 Kinst/ms (65% Boolean + 35% fixpontos aritmetika) vagy 40 Kinst/ms (100% Boolean) értékekkel jellemezhető. Alkalmazásstruktúrája 1 ciklikus/periodikus master feladatot, 64 esemény feladatot, 1 gyors periodikus feladatot és 2 kiegészítő feladatot támogat. Ez a struktúra lehetővé teszi komplex vezérlési feladatok hatékony kezelését, miközben a programozható hurkok biztosítják a folyamatvezérlési funkciók rugalmas konfigurálását. A 24 V DC tápellátás mellett a modul áramfelvétele mindössze 270 mA, ami energiahatékony működést biztosít.
Schneider Electric Modicon M580 - BMEP581020H -processzor, L1 DIO, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M580
Terméktípus: Processzor modul
Speciális alkalmazás: Zord környezetekhez
Kiegészítő jellemzők
Rack-ek száma: 4
Lokális I/O processzor kapacitás (digitális): 1024 I/O
Lokális I/O processzor kapacitás (analóg): 256 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 36
Alkalmazás-specifikus I/O: Soros kapcsolat, Számláló, Pontos időbélyegzés, Mozgásvezérlés, SSI enkóder, HART
Ellenőrzések: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Integrált csatlakozástípus: 1 Ethernet TCP/IP szerviz port, 2 Ethernet TCP/IP eszközhálózathoz, USB mini B
Elosztott berendezések száma: 64
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 2 AS-Interface modul
Kommunikációs szolgáltatás: DIO szkennelés
Memória
Memória leírás: Integrált RAM, 4 MB program számára, Integrált RAM, 384 kB adatoknak, Bővíthető flash, 4 GB adattároláshoz, Integrált RAM, 10 kB rendszermemória
Alkalmazás struktúra
1 ciklikus/periodikus master feladat, 64 esemény feladat, 1 periodikus gyors feladat, 2 kiegészítő feladat
Teljesítmény
Utasítások száma milliszekundumonként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika, 40 Kinst/ms 100% Boolean
Áramfogyasztás: 270 mA 24 V DC-n
MTBF megbízhatóság: 775000 H
Jelölés: CE
Környezet
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet üzemelés alatt: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m csökkentett teljesítménnyel
Relatív páratartalom: 5...95% 55 °C-on, lecsapódás nélkül
IP védettségi fokozat: IP20
Tanúsítványok és szabványok
Irányelvek: 2014/35/EU - alacsony feszültségi irányelv, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX irányelv
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti jellemzők
Gázálló Gx osztály (ISA S71.04 szerint), Gázálló 3C4 osztály (IEC 60721-3-3 szerint), Porálló 3S4 osztály (IEC 60721-3-3 szerint), Homokálló 3S4 osztály (IEC 60721-3-3 szerint), Sóálló 2-es szint (IEC 68252 szerint), Penészálló 3B2 osztály (IEC 60721-3-3 szerint), Gombaspóra-álló 3B2 osztály (IEC 60721-3-3 szerint), Veszélyes helyszín I. osztály, 2. divízió
Egyéb jellemzők
Védőkezelés: Konformal bevonat
Tápellátás: Belső tápellátás rack-en keresztül
Állapotjelző LED-ek
1 LED (zöld) processzor fut (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
Fizikai jellemzők
Nettó tömeg: 0,849 kg
Méretek
CPU modul méretei: 134,6 mm x 64,6 mm x 130,3 mm (magasság x szélesség x mélység)
