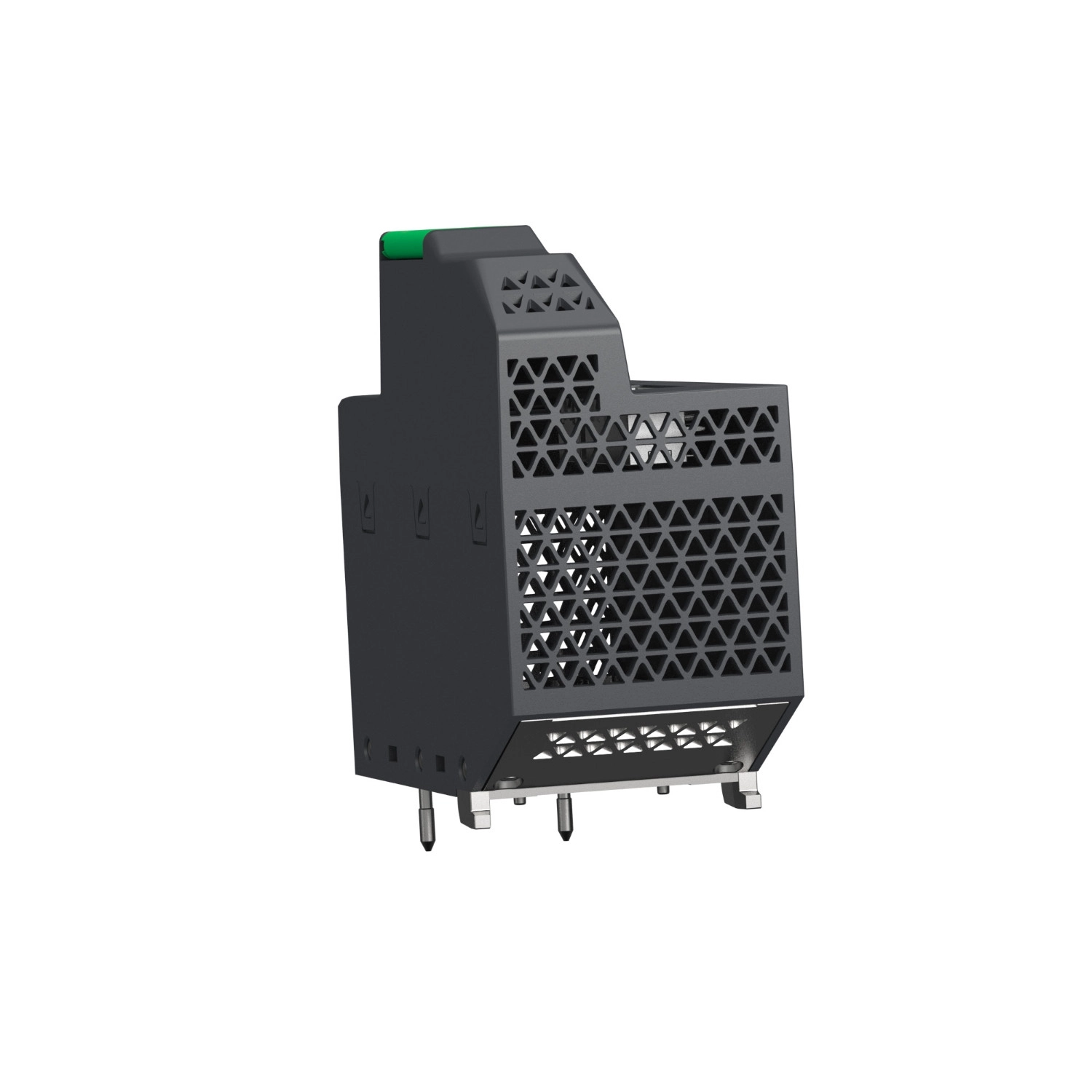

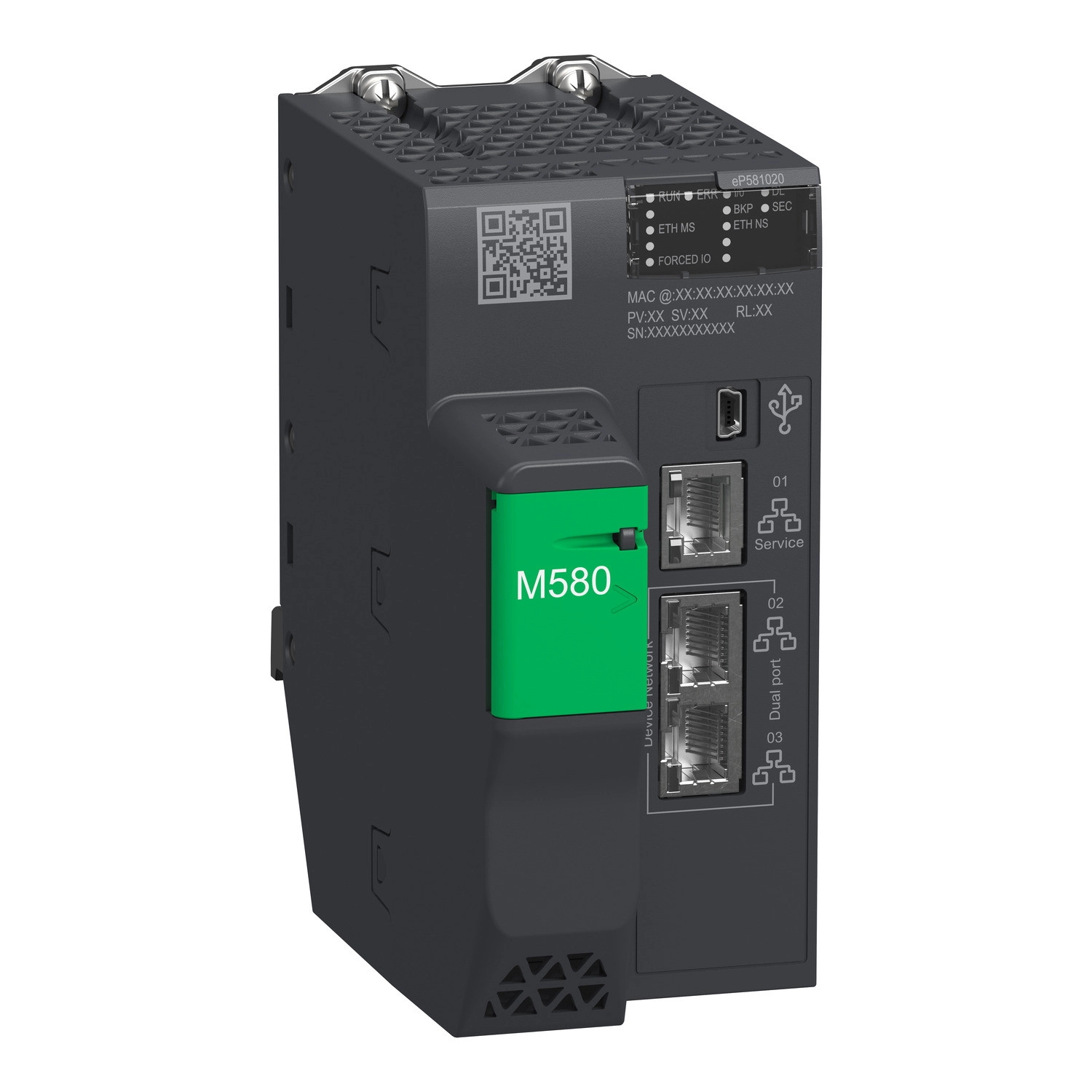

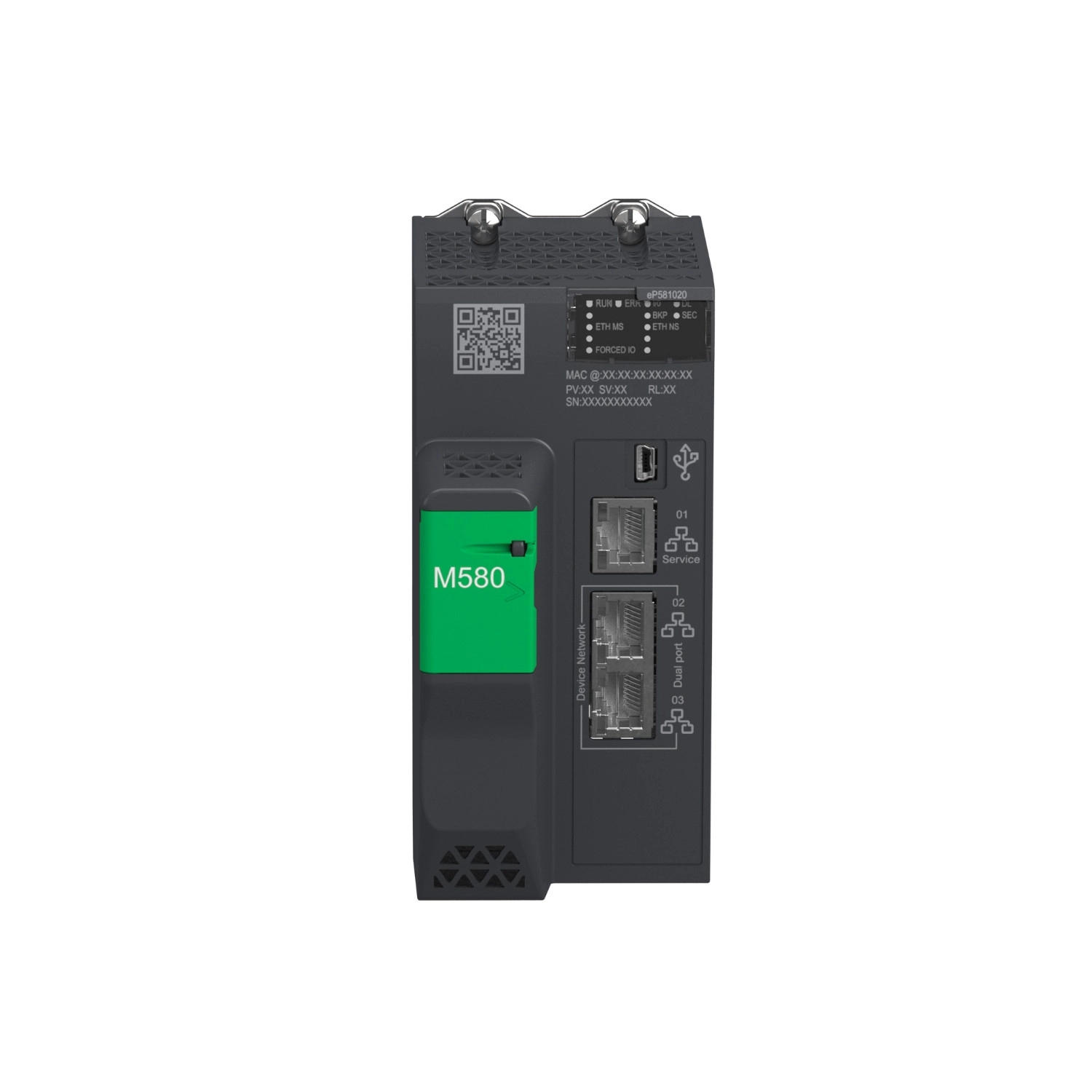

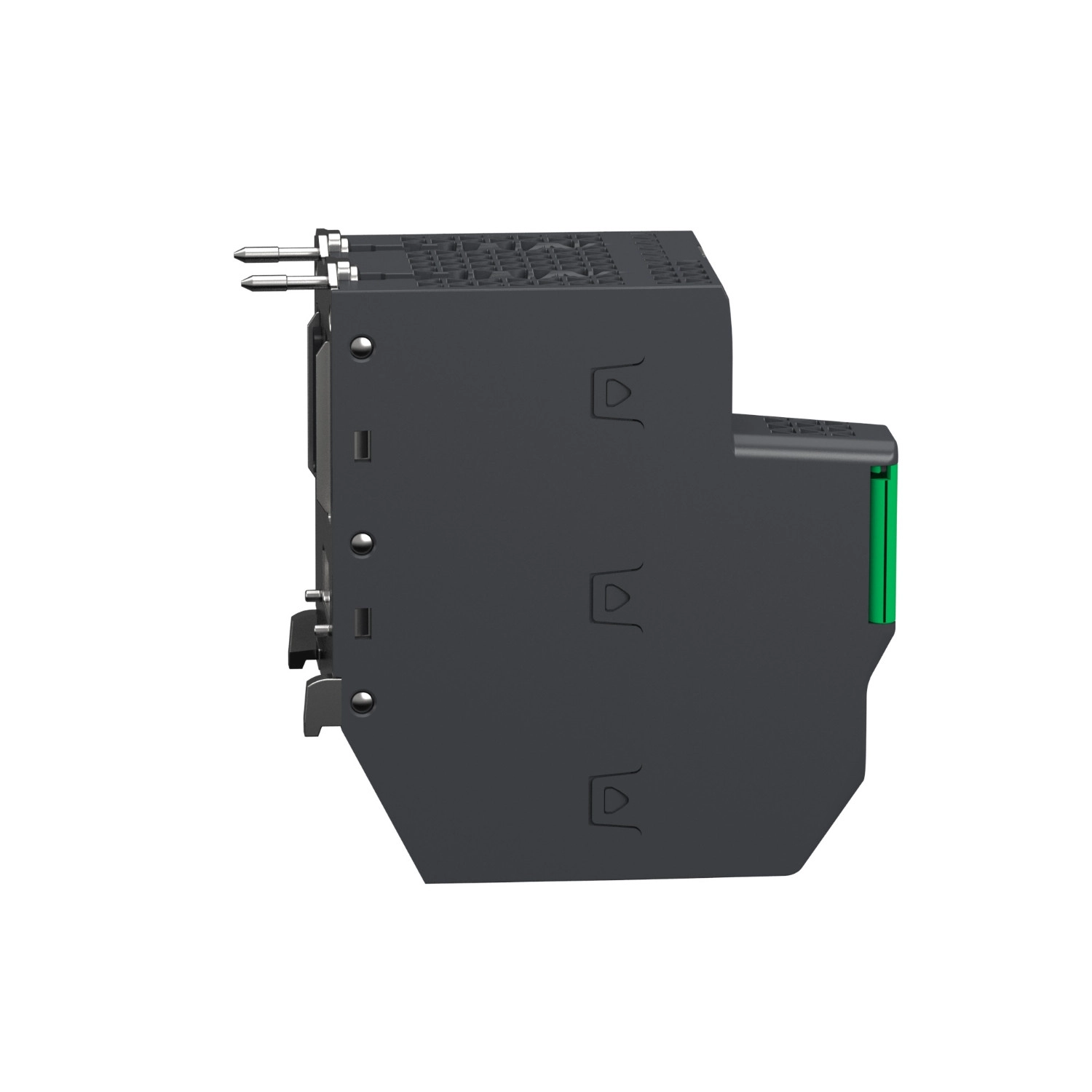

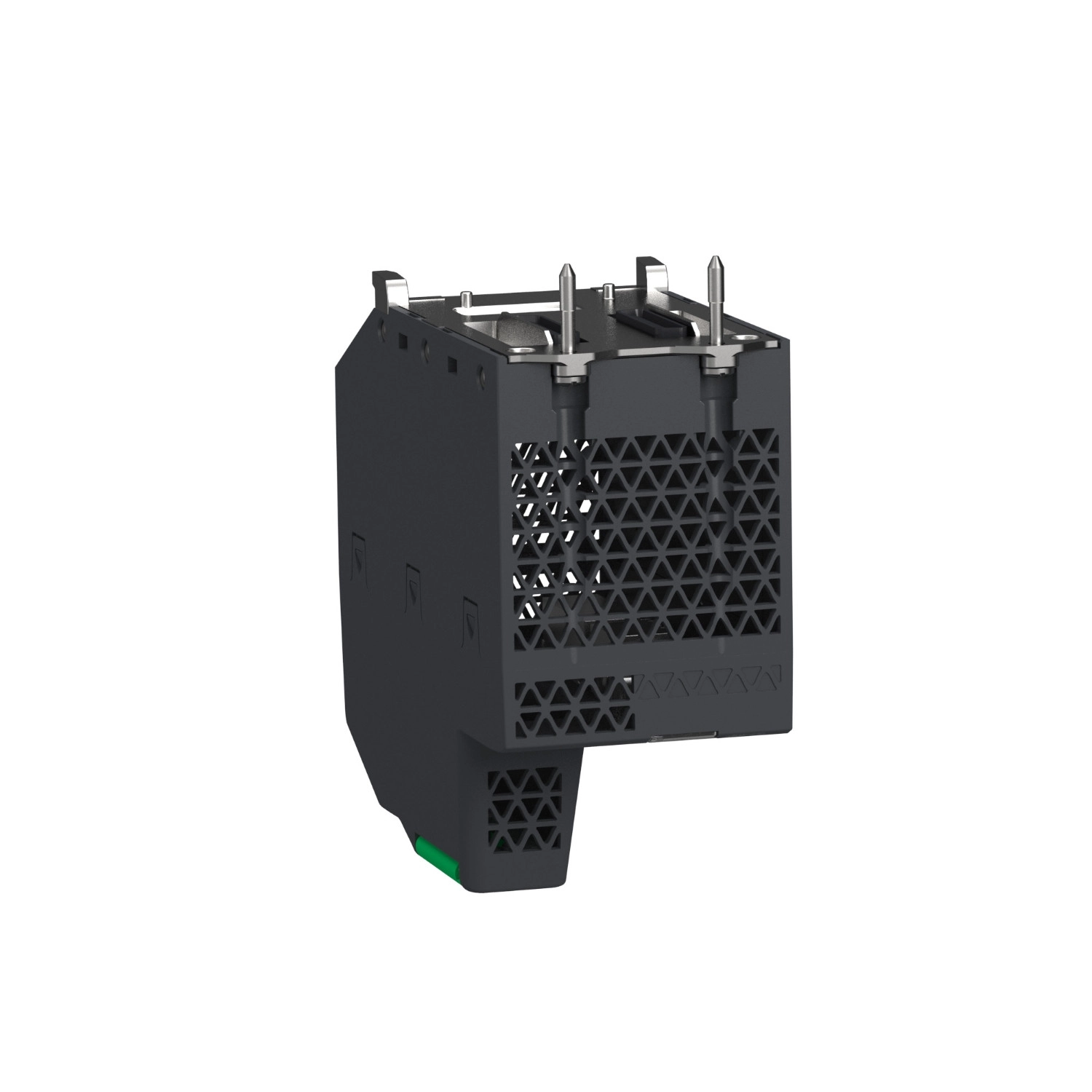

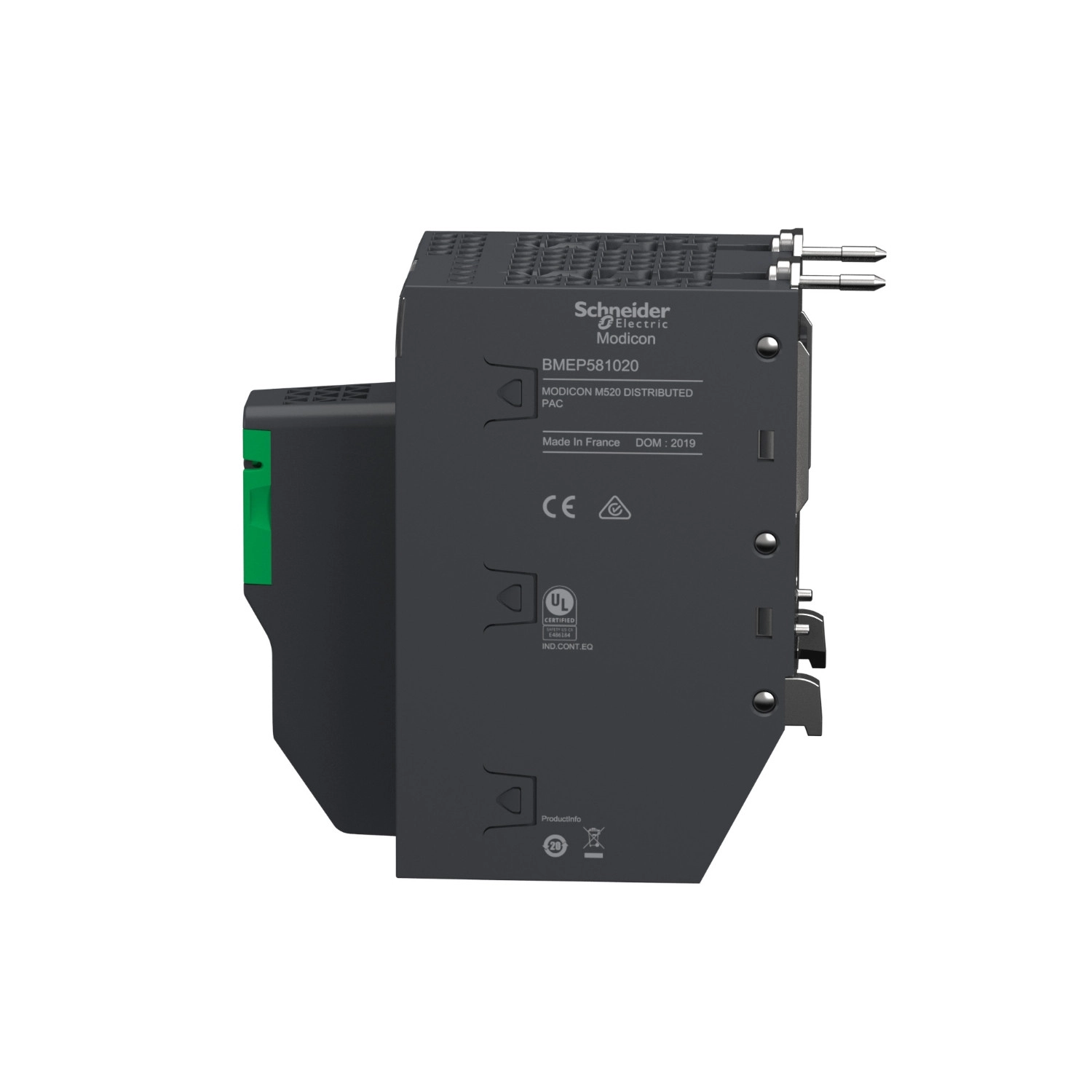

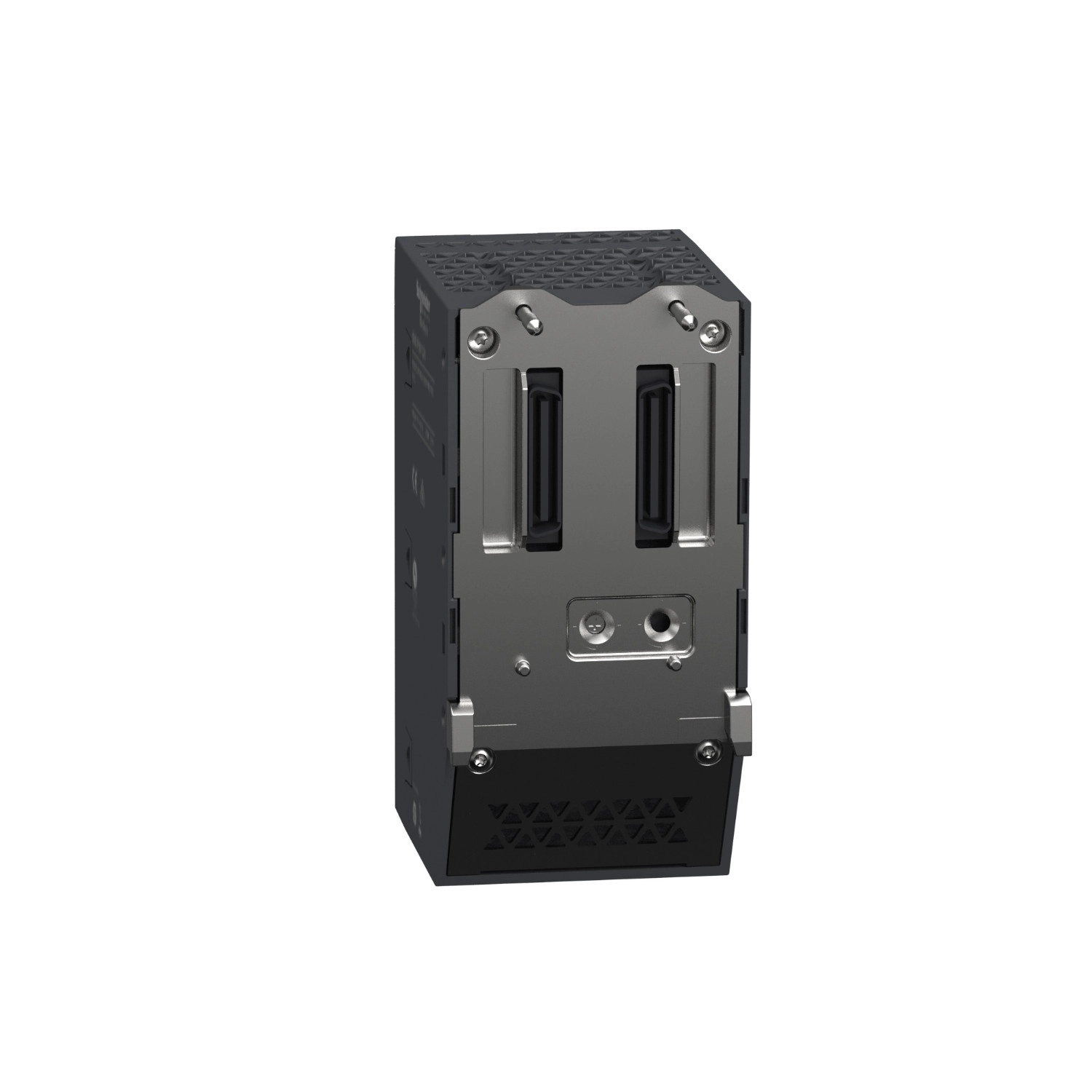

A Schneider Electric Modicon M580 BMEP581020 processzor modul a modern ipari automatizálás egyik kulcsfontosságú komponense, amely rendkívül megbízható és hatékony működést biztosít a legkomplexebb irányítástechnikai rendszerekben is. Ez a standalone processzor egység 4MB integrált RAM programozási kapacitással rendelkezik, ami biztosítja a bonyolult alkalmazások gördülékeny futtatását és a gyors adatfeldolgozást.
A BMEP581020 processzor modul kiemelkedő teljesítményt nyújt a valósidejű ipari alkalmazásokban, képes akár 61 Ethernet eszköz kezelésére, valamint 4 helyi I/O rack vezérlésére, ami összesen 1024 digitális és 256 analóg I/O pontot jelent. A feldolgozási sebesség tekintetében is kiemelkedő, 30 Kinst/ms (65% Boolean + 35% fixpontos aritmetika) vagy 40 Kinst/ms (100% Boolean) utasítás végrehajtására képes. A modell támogatja a pontos időbélyegzést, a mozgásvezérlést, számlálókat, HART kommunikációt, SSI encoder kezelést és soros kapcsolatot, így rendkívül sokoldalúan alkalmazható az ipar különböző területein.
A modul fejlett kommunikációs képességekkel rendelkezik: 1 Ethernet TCP/IP porttal a szerviz funkciók számára, 2 Ethernet TCP/IP porttal az eszközhálózat számára, valamint USB mini B csatlakozóval. A rugalmas alkalmazási struktúra 1 periodikus gyors feladatot, 2 kiegészítő feladatot, 1 ciklikus/periodikus mester feladatot és 64 esemény feladatot támogat. A processzorhoz továbbá 2 Ethernet kommunikációs modul és 2 AS-Interface modul csatlakoztatható, a kommunikációs szolgáltatások között pedig megtalálható a DIO scanner funkció is. A memória kiépítése komplex és jól strukturált: a már említett 4 MB integrált RAM a program számára, 384 kB integrált RAM az adatok számára, 4 GB bővíthető flash az adattárolásra, valamint 10 kB integrált RAM a rendszermemória céljaira.
A mai iparban kiemelkedően fontos kiberbiztonság területén a Schneider Electric BMEP581020 processzor modul kiemelkedően teljesít: Achilles tanúsítvánnyal rendelkezik, és számos biztonsági funkciót támogat, mint a DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, szállítási réteg biztonsága, audit trail, beágyazott tűzfal, firmware aláírás, jelszavas védelem, port hardening, biztonságos kommunikáció (HTTPS) és biztonsági napló. A modul környezeti szempontból is robusztus: 3 gn rezgésállósággal és 30 gn ütésállósággal rendelkezik, 0-60°C működési hőmérséklet-tartománnyal, IP20-as védelemmel, valamint veszélyes helyekre való Class I Division 2 tanúsítvánnyal. A működési megbízhatóságot a 775000 órás MTBF érték is alátámasztja. A Modicon M580 BMEP581020 processzor megfelel számos nemzetközi szabványnak és rendelkezik CE, UL, CSA, RCM, EAC és Merchant Navy tanúsítványokkal is, ami bizonyítja a termék kiváló minőségét és megfelelőségét a legszigorúbb ipari követelményeknek.
Schneider Electric Modicon M580 - BMEP581020 -processzor műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Terméktípus: Processzor modul
Kiegészítő specifikációk
Rackek száma: 4
Helyi I/O processzor kapacitás (digitális): 1024 I/O
Helyi I/O processzor kapacitás (analóg): 256 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 36
Alkalmazás-specifikus I/O: Pontos időbélyegzés, Mozgásvezérlés, Számláló, HART, SSI encoder, Soros kapcsolat
Ellenőrzések: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Integrált csatlakozási típus: 1 Ethernet TCP/IP szervizbejárat számára, 2 Ethernet TCP/IP eszközhálózat számára, USB mini B típusú
Elosztott berendezések száma: 64
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 2 AS-Interface modul
Kommunikációs szolgáltatás: DIO scanner
Memória leírás
Integrált RAM: 4 MB program számára
Integrált RAM: 384 kB adatok számára
Bővíthető flash: 4 GB adattárolás számára
Integrált RAM: 10 kB rendszermemória számára
Alkalmazási struktúra
1 periodikus gyors feladat
2 kiegészítő feladat
1 ciklikus/periodikus mester feladat
64 esemény feladat
Kiberbiztonsági funkciók
Achilles tanúsított, DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, Szállítási réteg biztonság, Audit trail, Beágyazott tűzfal, Firmware aláírás, Jelszavas védelem, Port hardening, Biztonságos kommunikáció (HTTPS), Biztonsági napló
Teljesítmény
Utasítások száma milliszekundumonként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika, 40 Kinst/ms 100% Boolean
Áramfelvétel: 270 mA 24 V DC esetén
MTBF megbízhatóság: 775000 óra
Környezeti paraméterek
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Üzemi környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m csökkentési tényezővel
Relatív páratartalom: 5...95% 55°C-on, kondenzáció nélkül
IP védettségi fokozat: IP20
Szabványok és tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín)
Környezeti jellemző: Class I Division 2 veszélyes terület
Tápellátás és LED-ek
Tápellátás: Belső tápegység racken keresztül
Állapotjelző LED-ek:
1 LED (zöld) processzor futása (RUN)
1 LED (piros) processzor vagy rendszerhiba (ERR)
1 LED (piros) I/O modul hiba (I/O)
1 LED (zöld) letöltés folyamatban (DL)
1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP)
1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot)
1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
Fizikai jellemzők
Nettó tömeg: 0,849 kg
