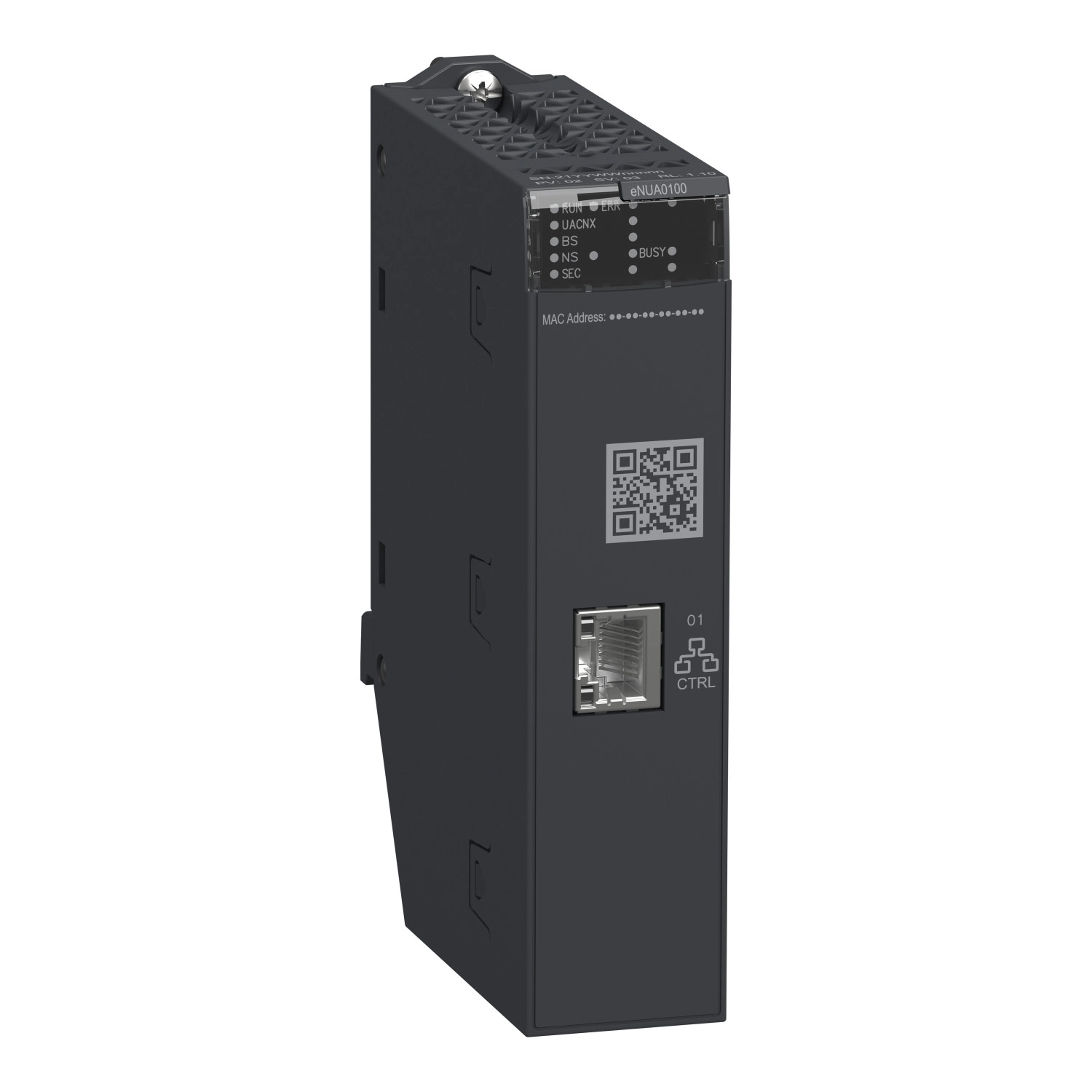

A Schneider Electric Modicon M580 BMENUA0100 kommunikációs modul kiváló megoldást nyújt az OPC UA szerver és IT vezérlőhálózati alkalmazásokhoz az ipari automatizálás területén. Ez a speciálisan tervezett modul zökkenőmentesen illeszkedik a Modicon M580 termékcsaládba, biztosítva a magas szintű kommunikációt és adatátvitelt az ipari rendszerekben.
A BMENUA0100 OPC UA szerver modulként működik, amely akár 10 kliens csatlakozását támogatja egyidejűleg. Rendkívüli teljesítményt nyújt az adatkezelés területén, hiszen standard mintavételi módban 50000 monitorozott elemet, míg gyors mintavételi módban 2000 elemet képes kezelni. A modul 40 előfizetést támogat munkamenetenként, miközben a minimális közzétételi intervallum standard mintavételi módban 250 ms, gyors mintavételi módban pedig mindössze 20 ms. A standard mintavételi intervallum 125 ms, és a rendszer akár 100000 csomópont kezelésére is képes. A forrásbélyegzés funkcióval a digitális I/O-k és változók pontosan követhetők, ahol a puffer minimális lekérdezési ideje 250 ms, maximális lekérdezési ideje pedig 5000 ms.
A BMENUA0100 modul számos fejlett hálózati képességgel rendelkezik, többek között támogatja az IPv6 protokollt, az IP továbbítást (előlapi port és háttérsík), a szolgáltatástovábbítást és a hálózati szegmentációt. Kommunikációs szolgáltatásai között szerepel a Modbus TCP szerver a moduldiagnosztikához, valamint SNMP agent V1 és V3 a hálózatkezeléshez. Az időszinkronizációt NTP V4 kliens és szerver biztosítja. További előnyként említhető a forró redundancia mód támogatása, amely garantálja a rendszer folyamatos működését még meghibásodás esetén is.
A modul biztonsági funkciókat is kínál, köztük biztonságos kommunikációt (HTTPS), beépített tűzfalat, tanúsítvány-alapú hitelesítést, rendszererősítést, szerepkör-alapú hozzáférés-vezérlést, Syslog protokolltámogatást, IPSec funkciót (kezdeményező és válaszoló szerepben), hálózati fizikai elszigetelést, és Achilles 2. szintű teszteléssel igazolt biztonságot.
A BMENUA0100 modul kompatibilis a Modicon M580 önálló CPU-kkal (BMEP58...), a Modicon M580 redundáns CPU-kkal (BMEH58...), a Modicon M580 biztonsági CPU-kkal (nem beavatkozó 1-es típus, BMEP582...), a Modicon M580 biztonsági redundáns CPU-kkal (nem beavatkozó 1-es típus, BMEH582...), valamint a Modicon X80 rack-ekkel Ethernet háttérsíkkal (BMEXBP...). A modul fő rack-be szerelhető, Ethernet + X-bus foglalatra, és egy modult foglal el. A rack-enként megengedett modulok maximális száma 2, és a tápellátást belső tápegység biztosítja a rack-en keresztül.
Schneider Electric Modicon M580 - BMENUA0100 -kommunikációs modul, OPC UA műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Termék vagy komponens típusa: Kommunikációs modul
Eszköz alkalmazása: OPC UA szerver & IT vezérlőhálózat
Kiegészítő információk
Termékkompatibilitás: Modicon M580 önálló CPU (BMEP58.....), Modicon M580 Redundáns CPU (BMEH58.....), Modicon M580 biztonsági CPU (nem beavatkozó 1-es típus) (BMEP582.....), Modicon M580 biztonsági Redundáns CPU (nem beavatkozó 1-es típus) (BMEH582.....), Modicon X80 Rack Ethernet háttérsínnel (BMEXBP.....)
Szerelési hely: Fő rack

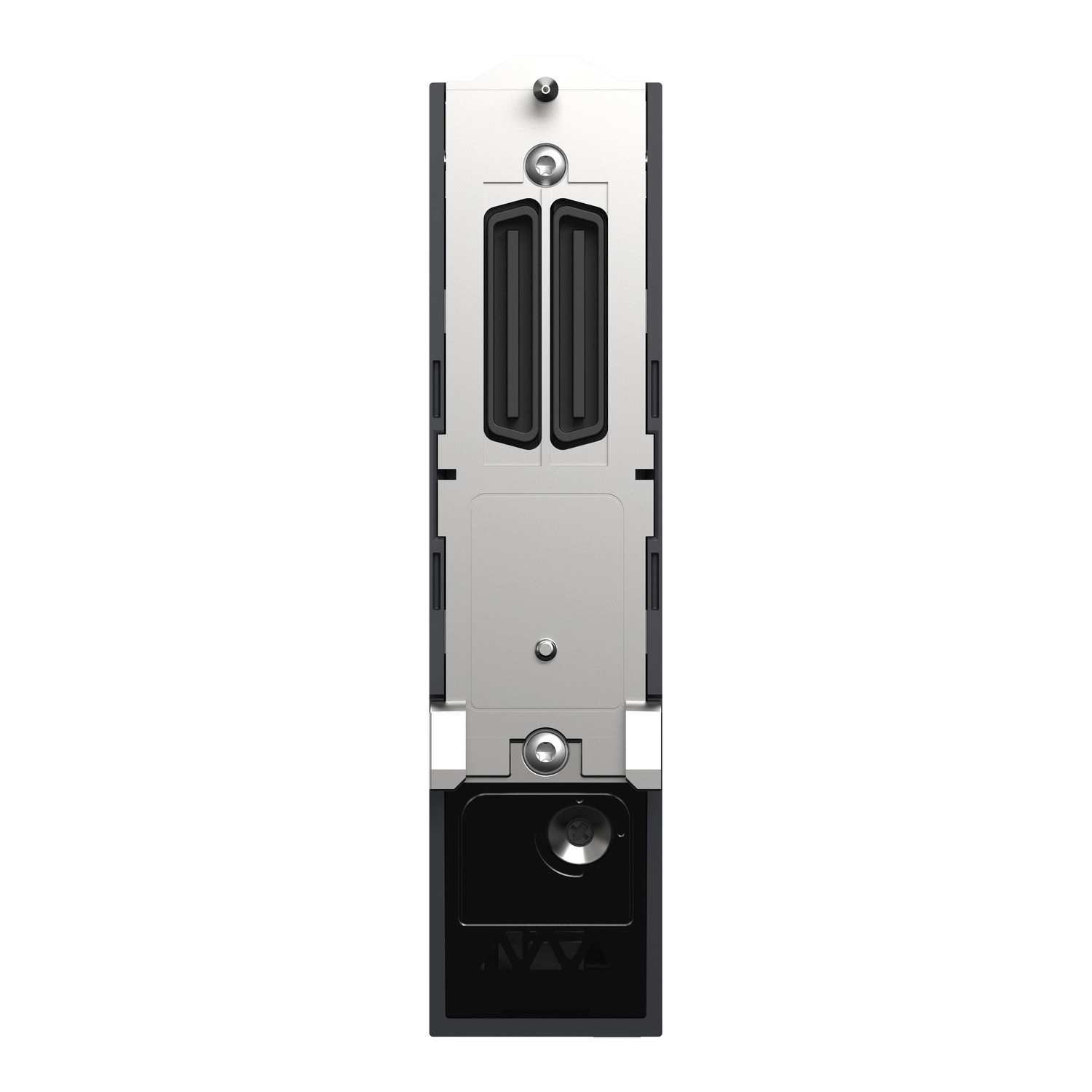

Háttérsík foglalat helye: Ethernet + X-bus foglalat
Modul által elfoglalt hely: 1
Rack-enként megengedett modulok maximális száma: 2
Tápellátás: Belső tápegység a rack-en keresztül
Csatlakozási és kommunikációs adatok
Integrált csatlakozási típus: 1 Ethernet port, csatlakozó típusa: RJ45, átviteli sebesség: 10/100/1000 Mbit/s, átviteli mód: dupla árnyékolt sodrott érpár
Adatcsere mód: Félduplex és teljes duplex
Átviteli támogató közeg: Ethernet háttérsín
OPC UA jellemzők
OPC UA: OPC UA szerver, 10 kliens csatlakozás maximum, 50000 monitorozott elem maximum standard mintavételi módban, 2000 monitorozott elem maximum gyors mintavételi módban, 40 maximum előfizetés munkamenetenként, 250 ms minimum közzétételi intervallum standard mintavételi módban, 20 ms minimum mintavételi intervallum gyors mintavételi módban, 20 ms minimum közzétételi intervallum gyors mintavételi módban, 125 ms mintavételi intervallum standard mintavételi módban, 100000 maximum csomópontok száma, Forró redundancia mód
Forrásbélyegzés
Forrásbélyegzés: Csak digitális I/O-k vagy változók, 250 ms minimum puffer lekérdezés, 5000 ms maximum puffer lekérdezés
Hálózati jellemzők
Hálózat: IPv6, IP továbbítás (Előlapi port és háttérsín), Szolgáltatás továbbítás, Hálózati szegmentáció
Kommunikációs szolgáltatás: Modbus TCP szerver moduldiagnosztikához
Hálózatkezelés: SNMP agent V1 és V3
Időszinkronizáció: NTP V4 - Kliens és Szerver
Kiberbiztonsági jellemzők
Kiberbiztonság: Biztonságos kommunikáció (HTTPS), Beépített tűzfal, Tanúsítvány alapú hitelesítés, Rendszererősítés, Szerepkör-alapú hozzáférés vezérlés, Syslog protokoll támogatás, IPSec (kezdeményező és válaszoló szerep), Hálózati fizikai elszigetelés, Achilles 2. szint tesztelve
Egyéb funkciók
Elérhető funkciók: CCOTF (konfigurációs változtatás menet közben), Melegcserélhető modul, Fejlett diagnosztikai információ (DDT, weboldalak, OPC UA objektumok), SCADA csatlakozás Modbus TCP-n keresztül
Webszerver: Üzembe helyezéshez, működtetéshez és karbantartáshoz
Elektromos jellemzők
Áramfelvétel: <= 140 mA 24 V DC-nél
Jelzések és fizikai jellemzők

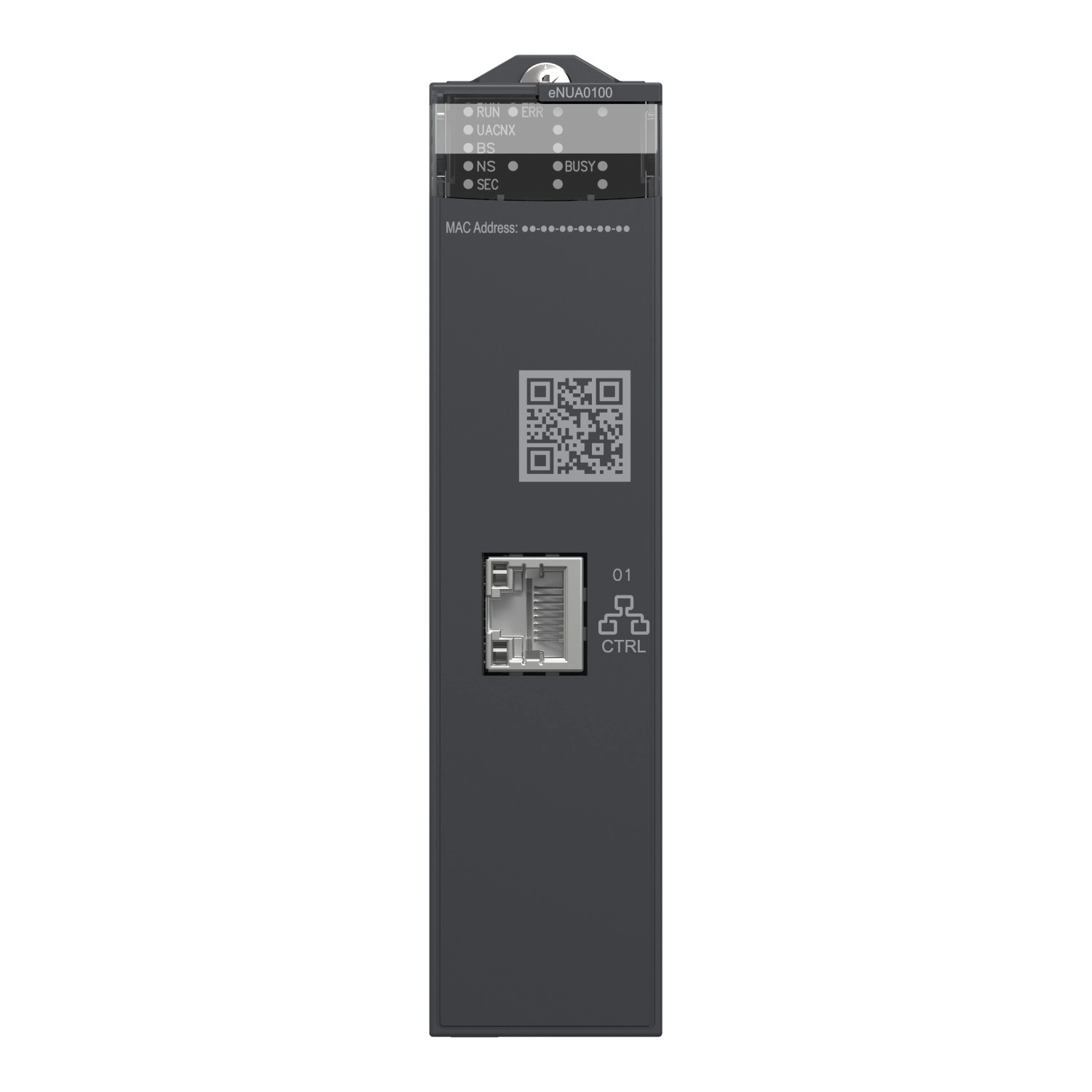

Helyi jelzés: 1 LED (zöld) processzor működéshez (RUN), 1 LED (piros) processzor vagy rendszer hibához (ERR), 1 LED (zöld/piros) ETH MS-hez (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS-hez (Ethernet hálózati állapot), 1 LED (zöld/piros) állapothoz (STS), 1 LED (sárga) kommunikációs adatbuszhoz
Szélesség: 32 mm
Magasság: 131 mm
Hosszúság: 86.05 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Védő kezelés: Standard verzió
Üzemi környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 5...95 % 55 °C-on lecsapódás nélkül
Működési magasság: 0...2000 m, 2000 m...5000 m derating faktorral
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Szabványok és tanúsítványok
Jelölés: CE
Termék tanúsítványok: CE, CULus, RCM, UKCA, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 1-es és 2-es típusú interfész, EN/IEC 61850-3 G helyszín
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Környezeti jellemzők: Veszélyes helyszín I. osztály, 2. divízió
