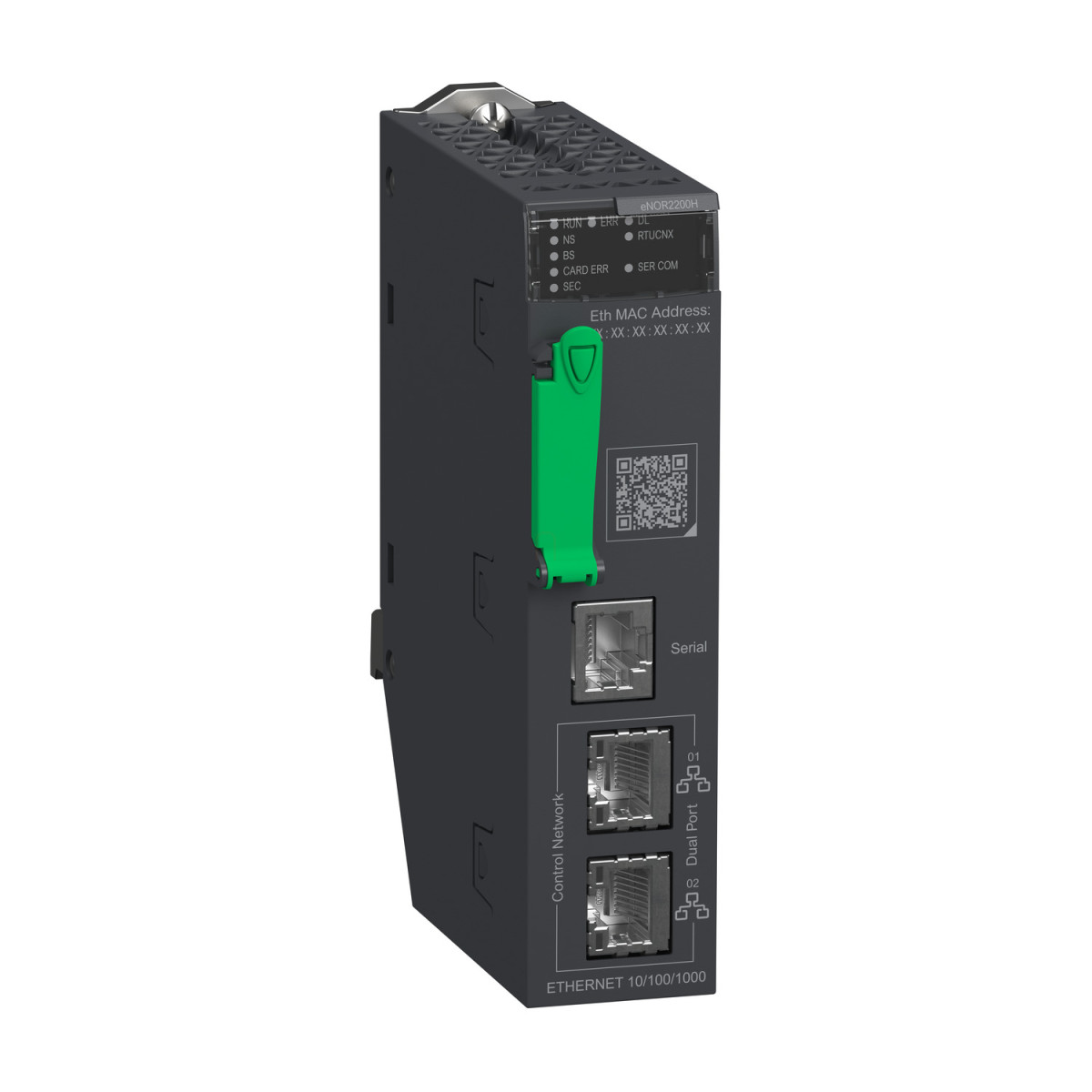

A Schneider Electric Modicon M580 BMENOR2200H kommunikációs modulja egy high-end megoldás a távoli felügyeleti és távvezérlési alkalmazásokhoz, amelyet kifejezetten a zordon környezetben való működésre terveztek. Ez a modul a Modicon M580 termékcsalád része, amely a modern ipari automatizálási rendszerek megbízható alapját képezi.
A BMENOR2200H modul tökéletesen kompatibilis a Modicon M580 standalone CPU-kkal (BMEP58 sorozat), a Modicon M580 redundáns CPU-kkal (BMEH58 sorozat), a Modicon M580 biztonsági CPU-kkal (BMEP582 sorozat) és a Modicon M580 redundáns biztonsági CPU-kkal (BMEH582 sorozat), valamint a Modicon X80 rack-ekkel, amelyek Ethernet backplane-nel (BMEXBP sorozat) rendelkeznek. A kommunikációs modult a fő rack-be kell szerelni, ahol egy Ethernet + X-bus slot-ot foglal el. Egy rack-ben maximum 4 ilyen modult lehet elhelyezni, és a tápellátását belső tápegység biztosítja a rack-en keresztül.
A BMENOR2200H kiemelkedő csatlakozási lehetőségeket kínál. Rendelkezik egy RS232 porttal (RJ45 csatlakozó, 115200 bit/s átviteli sebesség, 8 vezetékes átviteli mód), egy RS485 porttal (RJ45 csatlakozó, 115200 bit/s átviteli sebesség, 1 csavart árnyékolt érpár), valamint két Ethernet porttal (RJ45 csatlakozó, 10/100/1000 Mbit/s átviteli sebesség, dupla árnyékolt csavart érpár). A modul támogatja a 4 GB-os flash SD memóriakártyát (BMXRMS004GPF), amely adattárolásra és biztonsági mentésekre használható. A modul áramfelvétele 137 mA 24 V DC feszültségen.
A BMENOR2200H számos fejlett kommunikációs szolgáltatást támogat, beleértve a DNP3 NET szerver és kliens funkciókat (SAv2/SAv5 előre megosztott kulccsal), IEC 60870-5-101 szerver/kliens, IEC 60870-5-104 szerver/kliens funkciókat, Modbus TCP üzenetküldést, web szervert (HTTPS, HTML5), FDR klienst, SNTP klienst és SNMP agentet. A modul képes időbélyeggel ellátott események kezelésére, automatikus eseménymentésre áramkimaradás esetén, átlátszó eseménytovábbításra távoli szerverekről a SCADA rendszerbe, valamint adatnaplózásra. Támogatja az IEC60870-5-104 csatornaredundanciát és a DNP3 NET többszörös munkamenetet is. A BMENOR2200H impozáns fizikai paraméterekkel rendelkezik: 32 mm széles, 131 mm magas és 86 mm hosszú, nettó súlya pedig mindössze 0,41 kg. A modul IP20-as védettséggel rendelkezik, és a konformal bevonatnak köszönhetően ellenáll a környezeti hatásoknak. Működési hőmérséklet-tartománya rendkívül széles: -25°C és 70°C között üzemel, tárolási hőmérséklet-tartománya pedig -40°C és 85°C között van. A modul 0-2000 méter tengerszint feletti magasságban teljes terheléssel, 2000-5000 méter között pedig csökkentett terhelési tényezővel üzemeltethető. Ellenáll a vibrációnak (3 gn) és a soknak (30 gn).
Modicon M580 BMENOR2200H műszaki adatok
Általános jellemzők
Termékcsalád: Modicon M580
Terméktípus: Kommunikációs modul
Eszköz alkalmazása: Távoli felügyeleti és távvezérlési alkalmazás
Kompatibilitás és beépítés
Kompatibilis termékek: Modicon M580 standalone CPU (BMEP58...), Modicon M580 Redundáns CPU (BMEH58...), Modicon M580 safety CPU (nem interferáló 1-es típus) (BMEP582...), Modicon M580 safety Redundáns CPU (nem interferáló 1-es típus) (BMEH582...), Modicon X80 Rack Ethernet háttérsíkkal (BMEXBP...)
Szerelési hely: Fő rack
Háttérsík slot hely: Ethernet + X-bus Slot
Modul által foglalt slot: 1
Modulok maximális száma rack-enként: 4
Tápellátás: Belső tápellátás a rack-en keresztül
Csatlakozási lehetőségek
Integrált csatlakozások: 1 RS232, csatlakozó típusa: RJ45, átviteli sebesség: 115200 bit/s, átviteli mód: 8 vezetékes; 1 RS485, csatlakozó típusa: RJ45, átviteli sebesség: 115200 bit/s, átviteli mód: 1 csavart árnyékolt érpár; 2 Ethernet, csatlakozó típusa: RJ45, átviteli sebesség: 10/100/1000 Mbit/s, átviteli mód: dupla árnyékolt csavart érpár
Memória leírás: Flash SD memóriakártya támogatás (BMXRMS004GPF) 4 GB
Kommunikációs szolgáltatások
DNP3 NET szerver SAv2/SAv5 előre megosztott kulccsal
DNP3 NET kliens SAv2/SAv5 előre megosztott kulccsal
IEC 60870-5-101 szerver/kliens
IEC 60870-5-104 szerver/kliens
Modbus TCP üzenetküldés
Web szerver (HTTPS), HTML5
FDR kliens
SNTP kliens
SNMP ügynök
Időbélyeges események kezelése
Automatikus eseménymentés áramkimaradás esetén
Átlátszó eseménytovábbítás távoli szerverekről a SCADA-ba
Adatnaplózási szolgáltatás
IEC60870-5-104 csatornaredundancia
DNP3 NET többszörös munkamenet
Kiberbiztonsági funkciók
Szerepalapú hozzáférés-vezérlés
Rendszererősítés
Biztonságos kommunikáció (HTTPS)
Achilles tanúsítvánnyal rendelkezik
Syslog protokoll támogatás
Szállítási réteg biztonság RTU protokollokhoz
SNMP naplózás
Tanúsítvány alapú hitelesítés
Fizikai jellemzők
Áramfogyasztás: 137 mA 24 V DC-nél
Helyi jelzések: 1 LED (zöld/piros) kiberbiztonsági állapothoz (SEC), 1 LED (sárga) soros kommunikációhoz (SER COM), 1 LED (piros) folyamatban lévő letöltéshez (DL), 1 LED (piros) processzor vagy rendszerhiba jelzéséhez (ERR), 1 LED (piros) memóriakártya hibához (CARD ERR), 1 LED (zöld) processzor működéséhez (RUN), 1 LED (zöld/piros) vezérlő ethernet állapotához (NS), 1 LED (zöld) RTU csatlakozási állapothoz (RTUCNX), 1 LED (zöld/piros) háttérsík ethernet állapotához (BS)
Szélesség: 32 mm
Magasság: 131 mm
Hosszúság: 86 mm
Nettó tömeg: 0,41 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Védőkezelés: Konformal bevonat
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi tengerszint feletti magasság: 0...2000 m, 2000 m...5000 m csökkentő tényezővel
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Szabványok és tanúsítványok
Jelölés: CE
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX 2/22 zóna, IECEx 2/22 zóna, UKCA 1-es típus, UKCA
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es típusú interfész), IEC 61850-3 (G hely), IEC 60079-0
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőségi irányelv, 2014/34/EU - ATEX irányelv
Környezetvédelmi jellemzők: Gázállósági osztály Gx az ISA S71.04 szerint, Gázállósági osztály 3C4 az IEC 60721-3-3 szerint, Porállósági osztály 3S4 az IEC 60721-3-3 szerint, Homokállósági osztály 3S4 az IEC 60721-3-3 szerint, Sóállósági szint 2 az IEC 68252 szerint, Penésznövekedés-állósági osztály 3B2 az IEC 60721-3-3 szerint, Gombaspóra-állósági osztály 3B2 az IEC 60721-3-3 szerint
Veszélyes helyszín: I. osztály, 2. divízió
