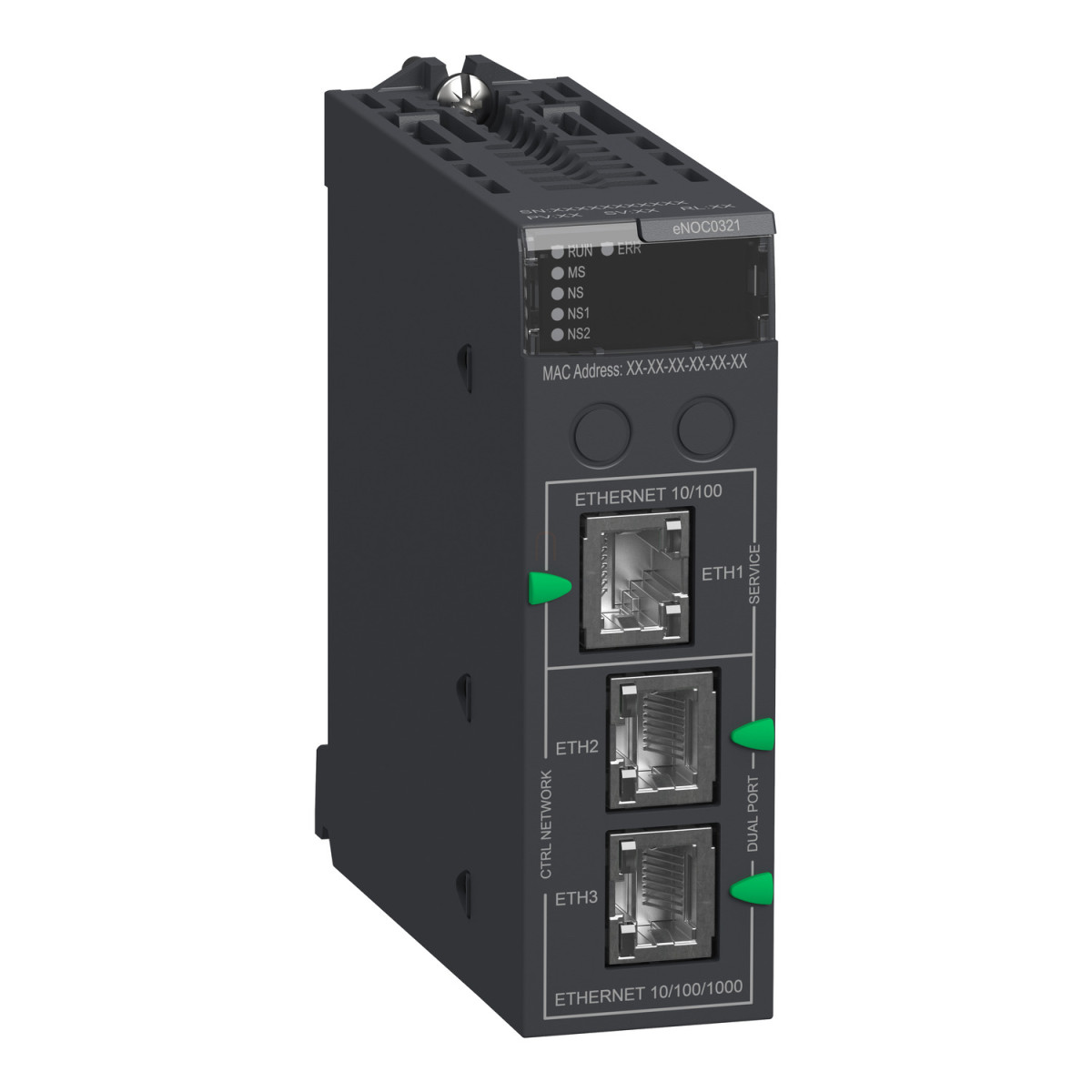

A Schneider Electric Modicon M580 családba tartozó BMENOC0321 control router egy fejlett kommunikációs modul, amely maximális rugalmasságot és teljesítményt biztosít ipari hálózati megoldásaidhoz. Ez a professzionális Ethernet kommunikációs eszköz ideális választás, ha nagy megbízhatóságú és sebességű adatátvitelre van szükséged ipari környezetben.
A BMENOC0321 modul kiváló kompatibilitást mutat a BMEXBP Ethernet + X-bus rack egységekkel, ahol a rack belső tápellátása biztosítja a modul működését. A kommunikációs lehetőségek terén kiemelkedik a 3 Ethernet csatlakozó (RJ45), amelyek 10/100/1000 Mbps átviteli sebességre képesek, dupla árnyékolt csavart érpár technológiával. A modul beágyazott 4-portos switchet tartalmaz, amely jelentősen egyszerűsíti a hálózati topológiádat és csökkenti a szükséges külső switchek számát.
A BMENOC0321 számos fejlett kommunikációs szolgáltatást nyújt, beleértve a sávszélesség menedzsmentet, FDR szervert, Modbus TCP I/O Scannert és Messaging funkciókat, valamint Ethernet/IP I/O Scanner és Messaging lehetőségeket. A hálózati stabilitást az RSTP (Rapid Spanning Tree Protocol) támogatás biztosítja, míg az IP forwarding funkció lehetővé teszi az adatcsomagok hatékony irányítását a különböző hálózati szegmensek között. Az eszköz emellett fejlett webszerver funkcióval is rendelkezik, a FactoryCast konfigurálható webes szolgáltatásokkal, amelyek könnyű távoli hozzáférést és monitoring lehetőségeket biztosítanak.
A modul működési állapotát jól látható LED-ek jelzik: zöld LED a processzor futásához (RUN), piros LED a processzor vagy rendszerhiba jelzésére (ERR), valamint több zöld/piros LED az Ethernet portok konfigurációs állapotának és hálózati státuszának kijelzésére. A modul áramfelvétele 1800 mA 3,3 V DC feszültségen, ami fontos szempont a rendszer tápellátásának tervezésekor. Az eszköz IP20 védelmi fokozattal rendelkezik, TC védőkezeléssel, és 0-60 °C közötti környezeti hőmérsékleten működtethető, így széles ipari környezetben alkalmazható. A CE jelölés garantálja, hogy a termék megfelel az európai alacsony feszültségi irányelvnek (2014/35/EU) és az elektromágneses összeférhetőségi irányelvnek (2014/30/EU).
Schneider Electric Modicon M580 - BMENOC0321 -kommunikációs modul, NOC control műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M580
Termék típus: Kommunikációs modul
Kompatibilitás és csatlakozás
Termék kompatibilitás: BMEXBP... - Ethernet + X-bus rack
Tápellátás: Belső tápellátás a rack-en keresztül
Integrált csatlakozás típusa: 3 Ethernet, csatlakozó típus: RJ45, átviteli sebesség: 10/100/1000 Mbps, átviteli mód: dupla árnyékolt csavart érpár
Memória és kommunikációs szolgáltatások
Memória használat: Alkalmazás mentés, Fejlett webszerver aktiválás
Átviteli közeg: Ethernet backplane
Kommunikációs szolgáltatások: Sávszélesség menedzsment, FDR szerver, Modbus TCP I/O Scanner és Messaging, Ethernet/IP I/O Scanner és Messaging, Beágyazott 4-portos switch, RSTP támogatás, IP továbbítás
Webszolgáltatások
Web szolgáltatások: FactoryCast konfigurálható
Webszerver: Fejlett
Elektromos jellemzők
Áramfelvétel: 1800 mA 3,3 V DC feszültségen
Jelzőfények
Helyi jelzés: 1 LED (zöld) a processzor működéséhez (RUN), 1 LED (piros) a processzor vagy rendszerhiba jelzésére (ERR), 1 LED (zöld/piros) az ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) az Eth NS (Ethernet hálózati állapot), 1 LED (zöld/piros) az Eth NS1 (Ethernet hálózati állapot), 1 LED (zöld/piros) az Eth NS2 (Ethernet hálózati állapot) számára
Fizikai jellemzők
Nettó tömeg: 0,2 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Védőkezelés: TC
Környezeti hőmérséklet működés közben: 0...60 °C
Megfelelőség és szabványok
Jelölés: CE
Irányelvek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
