A Schneider Electric Modicon M580 BMENOC0301 kommunikációs modul egy kiváló minőségű hálózati eszköz, amely komplex ipari környezetben biztosítja az Ethernet IP és Modbus TCP/IP kommunikációt. Ez a modul tökéletes választás olyan szakembereknek, akik megbízható, nagy teljesítményű hálózati megoldást keresnek automatizálási rendszereikhez.
A BMENOC0301 kommunikációs modul széles körű kompatibilitást kínál a Modicon M580 termékcsalád számos elemével, beleértve a Modicon M580 önálló CPU-kat (BMEP58...), a Modicon M580 redundáns CPU-kat (BMEH58...), a Modicon M580 biztonsági CPU-kat (nem beavatkozó 1. típus) (BMEP582...), a Modicon M580 biztonsági redundáns CPU-kat (nem beavatkozó 1. típus) (BMEH582....), valamint a Modicon X80 rack-eket Ethernet háttérsíkkal (BMEXBP....). A modul a fő rack-be szerelhető, és egy Ethernet + X-bus slot helyet foglal el. Rendszerenként legfeljebb 4 ilyen modul használható egy rack-ben, ami nagyfokú rugalmasságot biztosít a rendszer konfigurálása során.

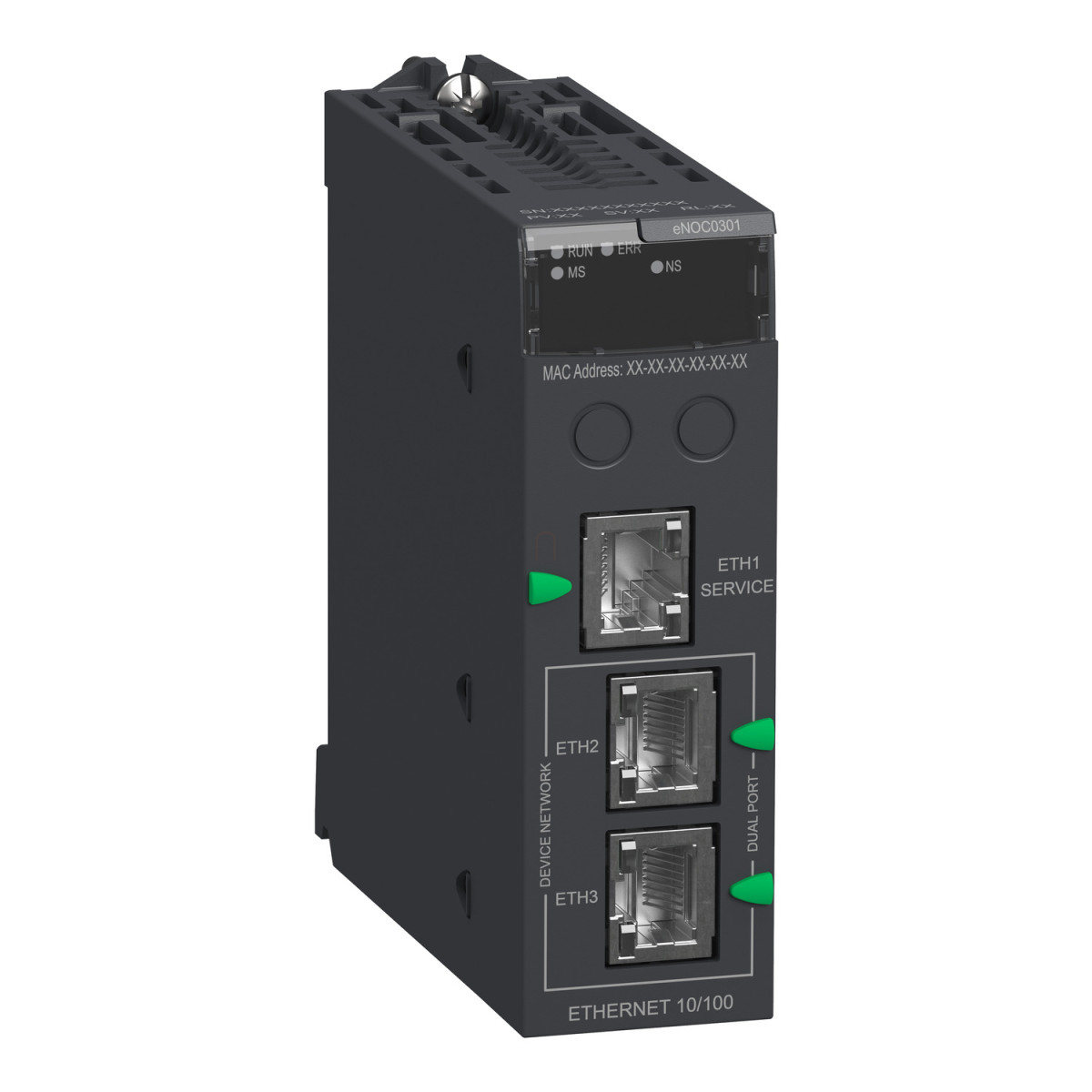

A BMENOC0301 kommunikációs modul 3 Ethernet csatlakozóval rendelkezik, amelyek RJ45 típusúak és 10/100 Mbit/s átviteli sebességet biztosítanak dupla árnyékolt csavart érpáron keresztül. Az adatátvitel Ethernet háttérsíkon keresztül történik, és számos fejlett kommunikációs szolgáltatást támogat, mint például a sávszélesség-kezelés, FDR szerver, SNMP hálózati adminisztrátor, Modbus TCP I/O Scanner és üzenetkezelés, Ethernet/IP I/O Scanner és üzenetkezelés, RSTP támogatás, port tükrözés és beépített többportos kapcsoló. A modul beépített webszerverrel is rendelkezik, amely megkönnyíti az üzembe helyezést, az üzemeltetést és a karbantartást.
A BMENOC0301 kommunikációs modul áramfogyasztása 900 mA 3,3 V DC feszültségen (a 13-as vagy újabb termékverziók esetében), illetve 1800 mA 3,3 V DC feszültségen (a 13-as verziónál régebbi termékek esetében). A modul belső tápellátását a rack biztosítja. Az eszköz állapotát különböző LED-jelzések teszik könnyen felismerhetővé: 1 zöld LED jelzi a processzor futását (RUN), 1 piros LED a processzor vagy rendszer hibáját (ERR), 1 zöld/piros LED az ETH MS-t (Ethernet port konfigurációs állapot), és 1 zöld/piros LED az Eth NS-t (Ethernet hálózati állapot).

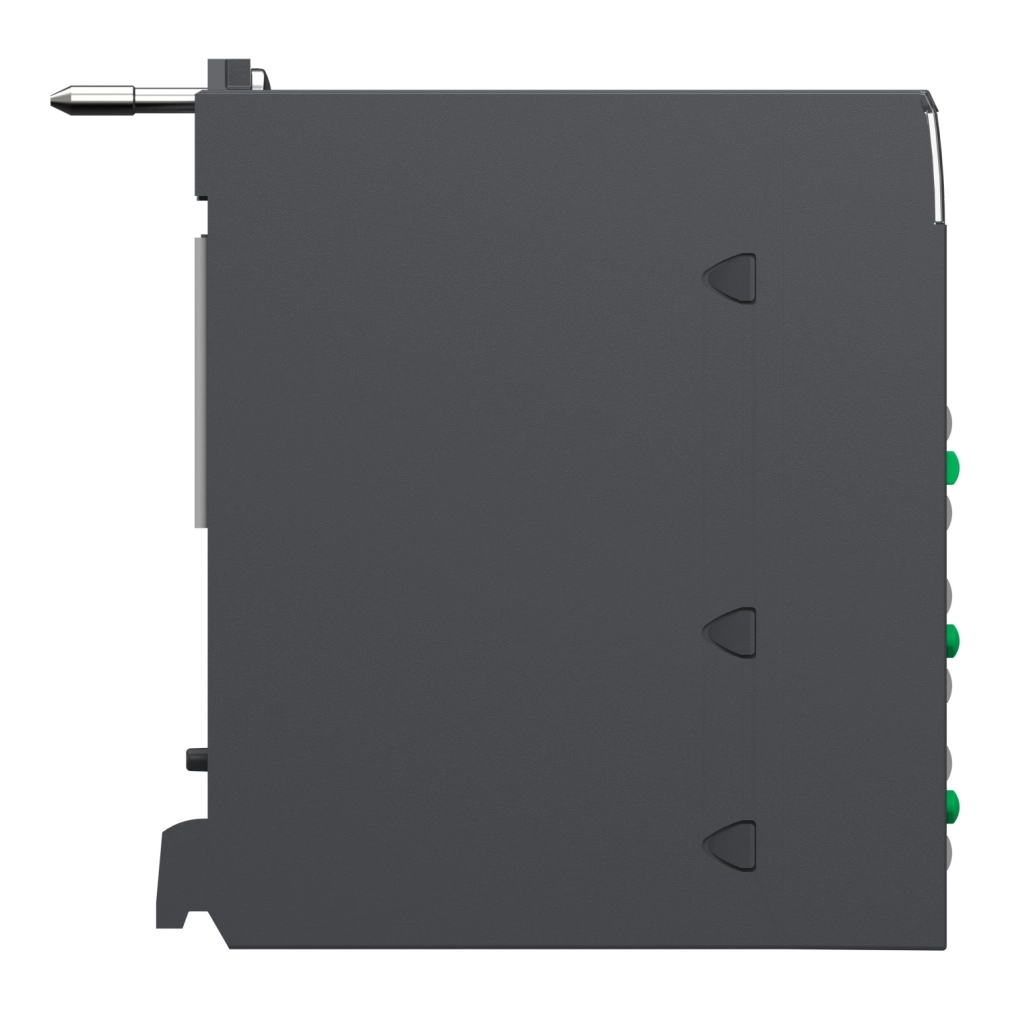

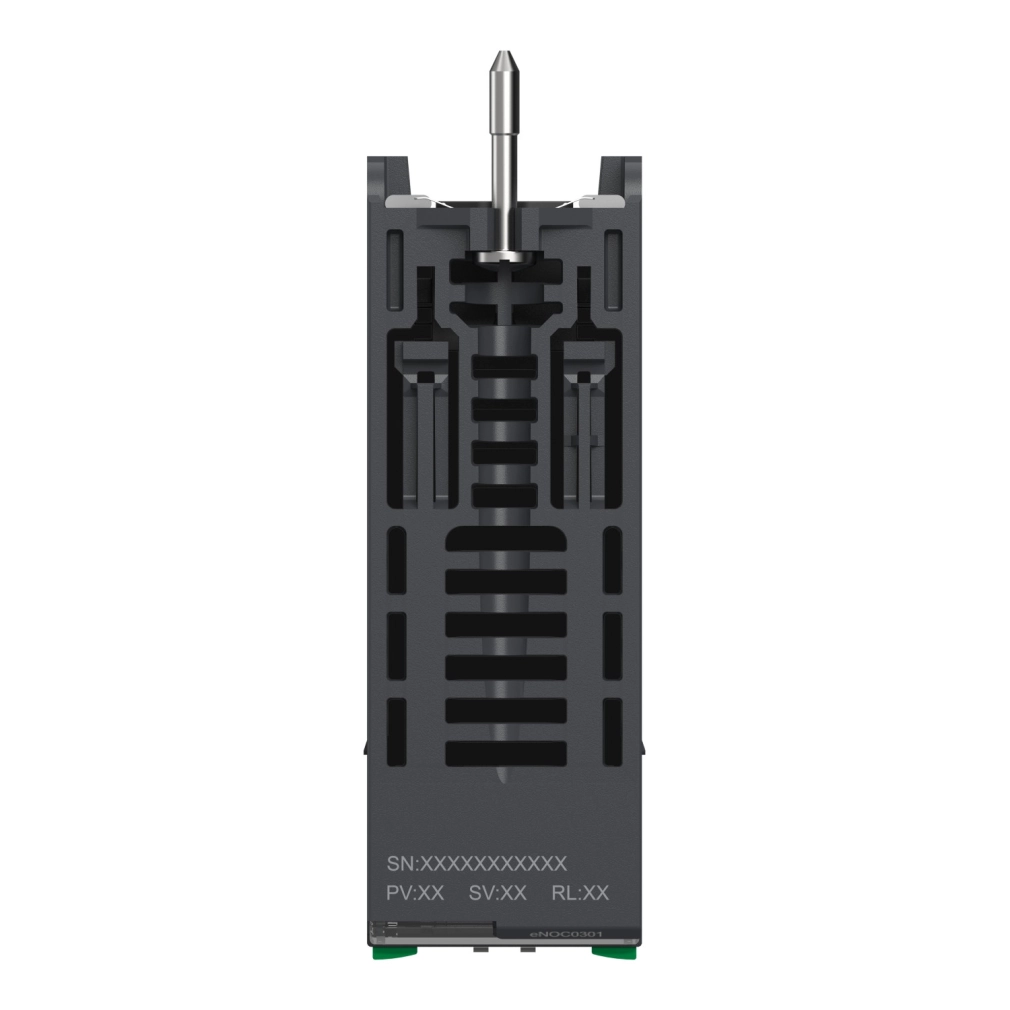

A BMENOC0301 modul kompakt méretekkel rendelkezik: szélessége 32 mm, magassága 103,7 mm, hosszúsága pedig 86 mm. Az eszköz IP20 védettségi fokozattal rendelkezik, és 0-60 °C közötti környezeti hőmérsékleten üzemeltethető, így a legtöbb ipari környezetben problémamentesen használható. CE jelöléssel rendelkezik, és megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses kompatibilitásra vonatkozó irányelveknek, garantálva ezzel a biztonságos és megbízható működést az ipari automatizálási rendszerekben.
Schneider Electric Modicon M580 - BMENOC0301 -kommunikációs modul, Ethernet IP / Modbus TCP/IP műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Terméktípus: Kommunikációs modul
Eszköz alkalmazás: Folyamat és vezérlési kommunikációs modul
Kompatibilitás
Modicon M580 önálló CPU (BMEP58.....)
Modicon M580 redundáns CPU (BMEH58.....)
Modicon M580 biztonsági CPU (nem beavatkozó 1. típus) (BMEP582.....)
Modicon M580 biztonsági redundáns CPU (nem beavatkozó 1. típus) (BMEH582.....)
Modicon X80 Rack Ethernet háttérsínnel (BMEXBP.....)
Szerelési adatok
Szerelési hely: Fő rack
Háttérsín slot helye: Ethernet + X-bus Slot
Modul által elfoglalt slot: 1
Maximális modulszám rack-enként: 4
Tápellátás
Belső tápellátás a rack-en keresztül
Csatlakozás
Integrált csatlakozás típusa: 3 Ethernet, csatlakozó típus: RJ45, átviteli sebesség: 10/100 Mbit/s, átviteli mód: dupla árnyékolt csavart érpár
Átviteli hordozóközeg: Ethernet háttérsín
Kommunikációs szolgáltatások
Sávszélesség-kezelés
FDR szerver
SNMP hálózati adminisztrátor
Modbus TCP I/O Scanner és Üzenetkezelés
Ethernet/IP I/O Scanner és Üzenetkezelés
RSTP támogatás
Port tükrözés
Beépített többportos kapcsoló
Webszerver
Üzembe helyezéshez, üzemeltetéshez és karbantartáshoz
Áramfogyasztás
900 mA 3,3 V DC-nél (≥ 13 termékverziónál)
1800 mA 3,3 V DC-nél (< 13 termékverziónál)
Helyi jelzések
1 LED (zöld) processzor futás jelzésére (RUN)
1 LED (piros) processzor vagy rendszer hiba jelzésére (ERR)
1 LED (zöld/piros) ETH MS-hez (Ethernet port konfigurációs állapot)
1 LED (zöld/piros) Eth NS-hez (Ethernet hálózati állapot)
Méretek
Szélesség: 32 mm
Magasság: 103,7 mm
Hosszúság: 86 mm
Nettó súly: 0,2 kg
Környezeti feltételek
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: 0...60 °C
Jelölések és szabványok
Jelölés: CE
Irányelvek:
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses kompatibilitás
