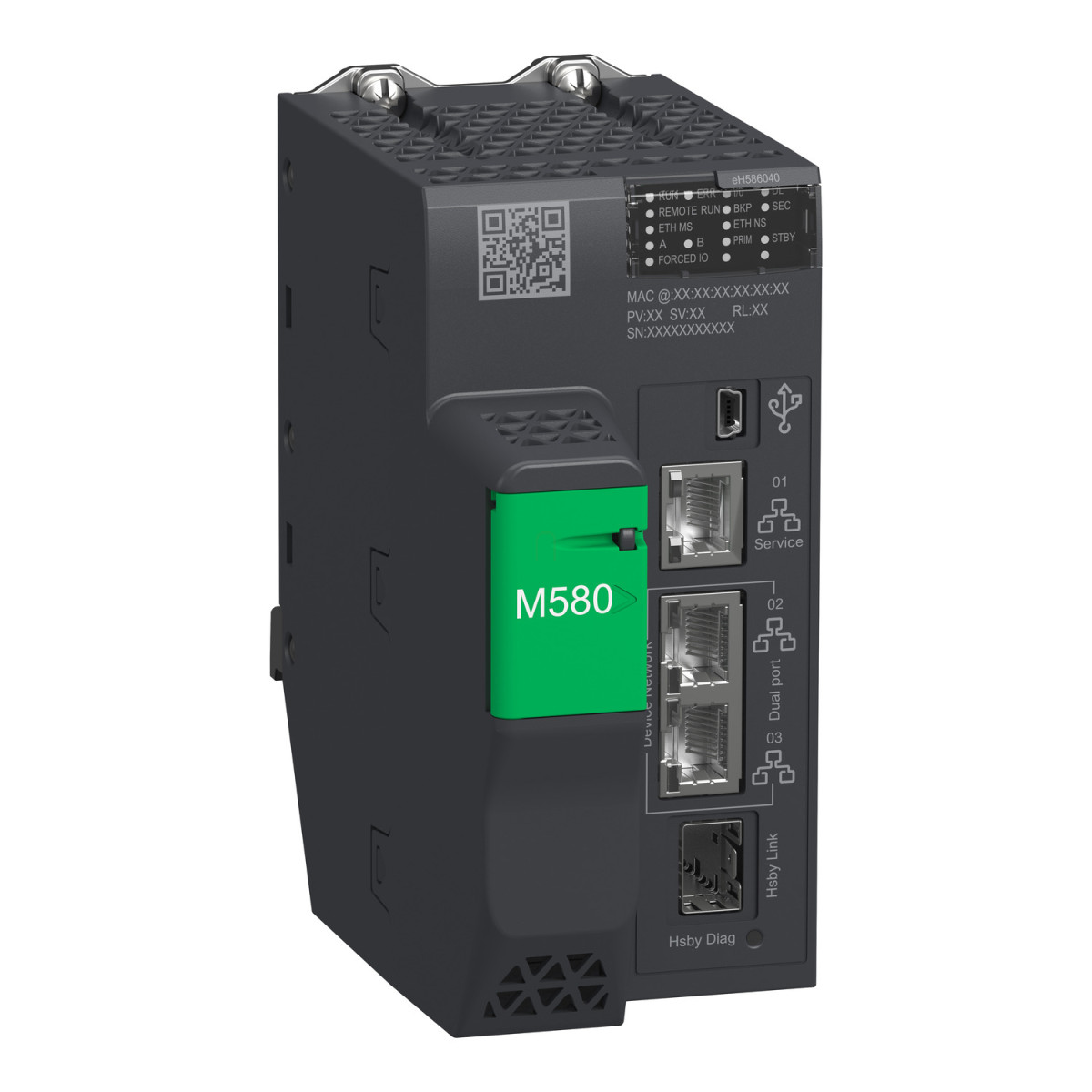

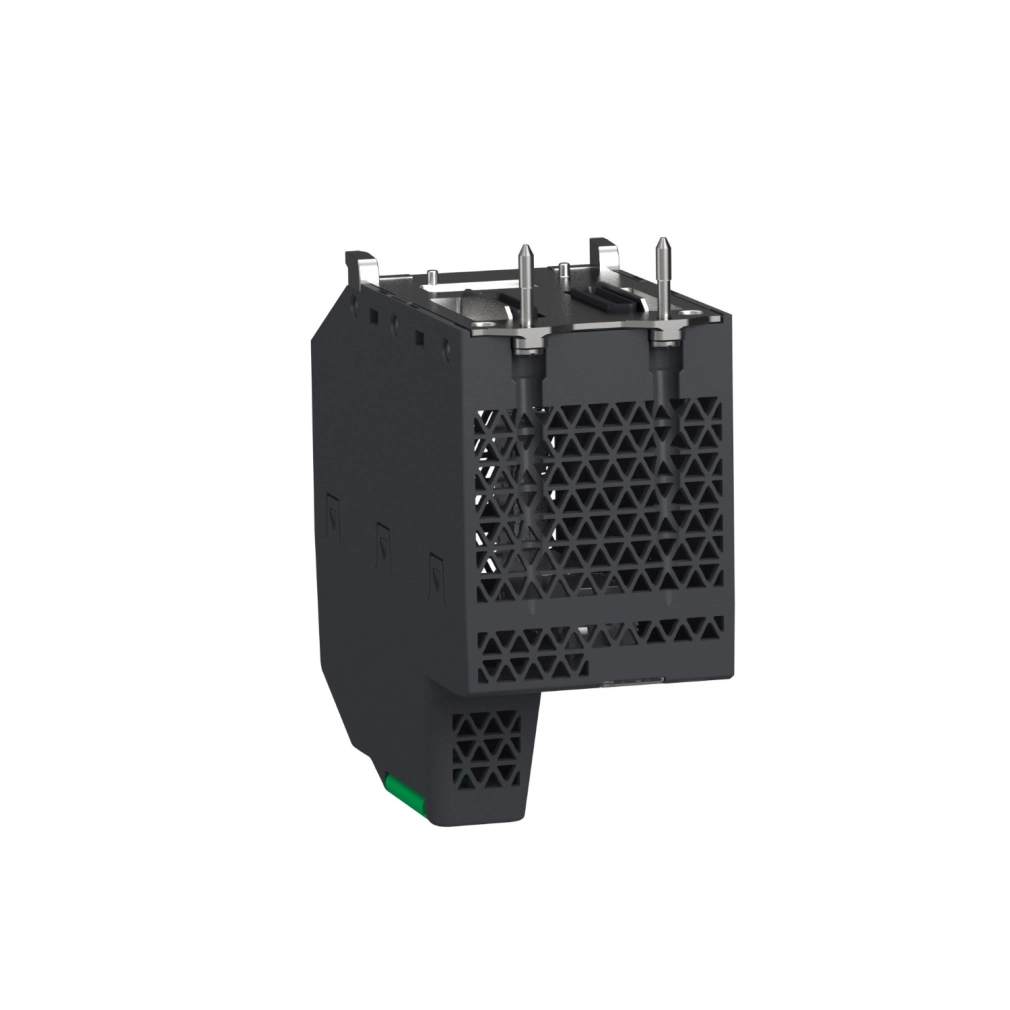

A Schneider Electric Modicon M580 BMEH586040 egy csúcskategóriás redundáns processzormodul, amely kiváló megbízhatóságot és teljesítményt biztosít az ipari automatizálási rendszerek számára. Ez a Hot Standby (HSBY) technológiával felszerelt vezérlőegység kritikus ipari alkalmazásokhoz lett tervezve, ahol a folyamatos üzem és a magas rendelkezésre állás alapvető követelmény. A BMEH586040 modell a Modicon M580 termékcsalád része, és kiemelkedő feldolgozási kapacitást kínál a legigényesebb alkalmazási területeken is.
A BMEH586040 processzor 64 MB integrált RAM-mal rendelkezik program és adattárolásra, valamint 4096 kB dedikált HSBY adatmemóriával a redundáns működés támogatásához. A modulban található 4 GB bővíthető flash memória hosszú távú adattárolást biztosít, míg a 10 kB rendszermemória a belső funkciókat szolgálja. Teljesítménye kiemelkedő: másodpercenként 50 Kinst/ms tiszta Boolean művelet, vagy 40 Kinst/ms vegyes (65% Boolean + 35% fix aritmetikai) műveleti sebesség érhető el vele.
A készülék rendkívül rugalmas kommunikációs képességekkel rendelkezik: egy Ethernet TCP/IP port a szerviz funkciókhoz, két Ethernet TCP/IP csatlakozás az eszközhálózathoz, egy USB mini B port, valamint egy dedikált Ethernet port a HSBY redundáns kapcsolathoz. A modul akár 31 távoli I/O állomást képes kezelni (X80 és Quantum rendszerekben egyaránt, állomásonként 2 rack-kel), valamint 64 elosztott eszközt. Kommunikációs kapacitása kiterjed 6 Ethernet kommunikációs modulra és 16 AS-Interface modulra. A BMEH586040 támogatja a DIO és RIO scanner funkciókat is, így komplex hálózatok kialakítására alkalmas.
A kiberbiztonság ma már alapvető követelmény az ipari vezérlőrendszerekben, és a BMEH586040 ebben is élen jár. A modul Achilles tanúsítvánnyal rendelkezik, és számos biztonsági funkcióval van felszerelve, mint például DoS támadás elleni védelem, IPSec protokoll, SNMP naplózás, Syslog protokoll támogatás, szállítási réteg biztonsági funkciók, audit nyomkövetés, beépített tűzfal, firmware aláírás, jelszavas védelem, port-szintű védelem, biztonságos kommunikáció (HTTPS) és biztonsági naplózás. Ezek a funkciók együttesen biztosítják a rendszer védelmét a kibertámadások ellen.
A modul környezeti specifikációi is kiemelkedőek: 0-60°C üzemi hőmérséklet-tartomány, -40-85°C tárolási hőmérséklet, 5-95% relatív páratartalom (55°C-on, kondenzáció nélkül), 3 gn rezgésállóság és 30 gn ütésállóság. A BMEH586040 IP20 védettségi szinttel rendelkezik, és működőképes marad akár 2000 méteres tengerszint feletti magasságig, illetve 2000-5000 méter között teljesítmény-csökkentési tényező alkalmazásával. A modul számos nemzetközi szabványnak megfelel, többek között: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín). Rendelkezik CE, UL, CSA, RCM, EAC és Merchant Navy tanúsítványokkal, valamint használható Class I Division 2 besorolású veszélyes helyszíneken is.
Schneider Electric Modicon M580 - BMEH586040 -HSBY redundáns processzor műszaki adatok
Főbb tulajdonságok
Terméktípus: Redundáns processzormodul
Termékcsalád: Modicon M580
Rack-ek száma: 1
Memória: 64 MB integrált RAM programok és adatok számára, 4096 kB HSBY adatok számára, 10 kB rendszermemória, 4 GB bővíthető flash adattárolásra
Feldolgozási teljesítmény: 40 Kinst/ms (65% Boolean + 35% fix aritmetikai), 50 Kinst/ms (100% Boolean)
Kommunikációs képességek
Integrált csatlakozások: 1 Ethernet TCP/IP szervizport, 2 Ethernet TCP/IP eszközhálózat, USB mini B, 1 Ethernet HSBY port
Távoli I/O állomások: 31 - állomásonként 2 rack X80 és Quantum eszközökhöz
Elosztott berendezések száma: 64
Kommunikációs modul kapacitás: 6 Ethernet kommunikációs modul, 16 AS-Interface modul
Kommunikációs szolgáltatások: DIO scanner, RIO scanner
Alkalmazási lehetőségek
Alkalmazás-specifikus I/O: Számláló, SSI encoder, Soros kapcsolat, HART, Pontos időbélyegzés, Mozgásvezérlés
Ellenőrzés: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Alkalmazási struktúra: 1 ciklikus/periodikus fő feladat, 1 periodikus gyors feladat
Kiberbiztonság
Biztonsági funkciók: Achilles tanúsítvány, DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, Szállítási réteg biztonság, Audit nyomkövetés, Beágyazott tűzfal, Firmware aláírás, Jelszavas védelem, Port megerősítés, Biztonságos kommunikáció (HTTPS), Biztonsági napló
Környezeti specifikációk
Áramfogyasztás: 365 mA 24 V DC-nél
MTBF megbízhatóság: 650000 óra
Jelölés: CE
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Üzemi környezeti hőmérséklet: 0-60 °C
Tárolási környezeti hőmérséklet: -40-85 °C
Üzemi magasság: 0-2000 m, 2000-5000 m teljesítménycsökkentési tényezővel
Relatív páratartalom: 5-95% 55 °C-on, kondenzáció nélkül
IP védettségi fok: IP20
Tanúsítványok és szabványok
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín)
Környezeti jellemzők: I. osztályú 2. divízió veszélyes helyszín
Fizikai tulajdonságok
Tápellátás: Belső tápellátás rack-en keresztül
Állapotjelző LED-ek: 1 LED (zöld) processzor működés (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot), 1 LED (zöld) társ processzor működés (REMOTE RUN), 1 LED (zöld) processzor ID A-ra állítva (A), 1 LED (zöld) processzor ID B-re állítva (B), 1 LED (zöld) processzor elsődlegesként működik (PRIM), 1 LED (zöld) processzor készenlétiként működik (STBY), 1 LED (zöld) I/O értékek felülbírálva felhasználó által (FORCED IO), 1 LED (zöld) Hot standby kapcsolat állapot (Hsby Diag)
Nettó súly: 0,849 kg
