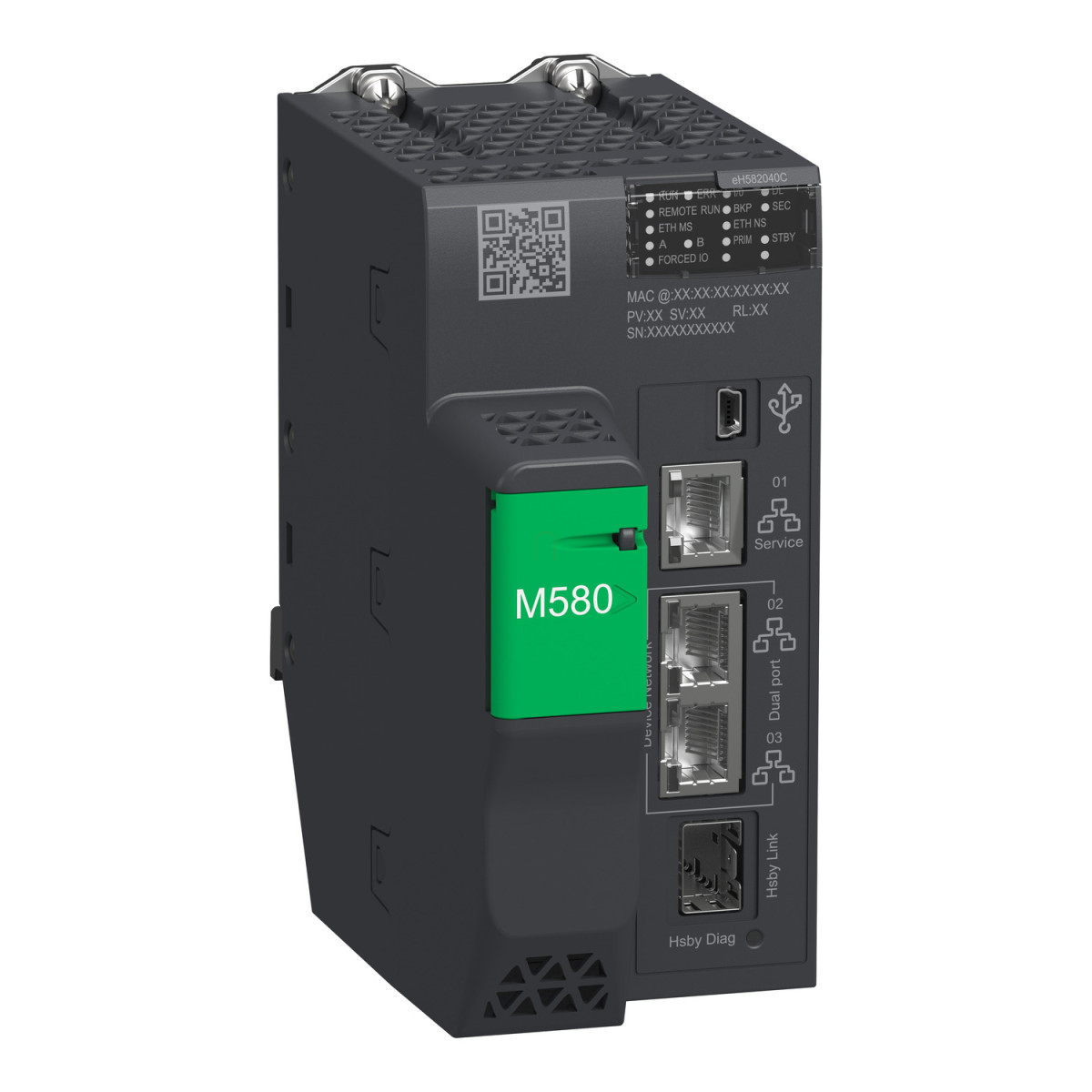

A Schneider Electric Modicon M580 BMEH582040C redundáns processzor modul a legmagasabb szintű ipari automatizálást kínálja azoknak, akik nem engedhetik meg maguknak a rendszerleállást. Ez a konformal bevonattal ellátott, speciálisan védett kivitel különösen alkalmas a szélsőséges környezeti feltételek között működő iparágaknak, mint a vegyipar, olaj- és gázipar, vagy olyan infrastruktúrák, ahol a folyamatos működés kritikus jelentőségű.
A BMEH582040C redundáns processzor modul a Modicon M580 termékcsalád egyik csúcsmodellje, amely 8 MB programozható memóriával rendelkezik, és képes kezelni akár 61 Ethernet eszközt, 8 helyi rack-et és 8 távoli I/O rack-et. A modul valódi Hot Standby (HSBY) funkciót biztosít, amely lehetővé teszi a zökkenőmentes átkapcsolást meghibásodás esetén, minimálisra csökkentve a termelés kiesését. A rendszer különlegessége a részletes állapotjelzést biztosító LED sor, amely azonnal láthatóvá teszi, melyik processzor működik elsődleges (Primary) és melyik tartalék (Standby) módban, így a karbantartás egyszerűbb és gyorsabb.
A Modicon M580 BMEH582040C modul kiemelkedő teljesítményt nyújt, 30 Kinst/ms sebességgel a logikai (Boolean) műveletekre, valamint 40 Kinst/ms sebességet tisztán logikai programok futtatásakor. A modul gazdag csatlakozási lehetőségekkel rendelkezik: 1 Ethernet TCP/IP port szolgáltatási célokra, 2 Ethernet TCP/IP port az eszközhálózat számára, 1 USB mini B csatlakozó, valamint 1 dedikált Ethernet port a Hot Standby funkcióhoz. Alkalmazások széles skálájához használható, beleértve a soros kommunikációt, HART protokollt, számlálókat, mozgásvezérlést, pontos időbélyegzést és SSI enkódereket. A modul kiváló megbízhatóságát a 650000 órás MTBF (átlagos hibamentes működési idő) érték is alátámasztja.
A Schneider Electric Modicon M580 BMEH582040C processzor modul IP20 védettségével, -25°C és +60°C közötti működési hőmérséklet-tartományával, valamint a konformal coating bevonatának köszönhetően kiválóan ellenáll a por, homok, só, valamint gáz és penész hatásának is. A termék megfelel a legfontosabb ipari szabványoknak (IEC 61131-2, IEC 61010-2-201, stb.) és számos nemzetközi tanúsítvánnyal rendelkezik, köztük CE, UL, CSA, RCM, EAC, valamint ATEX és IECEx zóna 2/22 minősítésekkel, ami lehetővé teszi használatát még robbanásveszélyes környezetben is. Mindezek a tulajdonságok teszik a BMEH582040C modult ideális választássá a legkritikusabb ipari alkalmazások számára, ahol a megbízhatóság, a rugalmasság és a folyamatos működés alapvető követelmény.
Modicon M580 BMEH582040C redundáns processzor modul műszaki adatok
Főbb jellemzők
Terméktípus: Redundáns processzor modul
Termékcsalád: Modicon M580
Védőbevonat: Konformal coating
Teljesítmény és kapacitás
Memória: 8 MB integrált RAM programnak, 768 kB integrált RAM adatnak, 10 kB rendszermemória, 4 GB bővíthető flash adattároláshoz
Feldolgozási sebesség: 30 Kinst/ms (65% Boolean + 35% fixpontos aritmetikai művelet), 40 Kinst/ms (100% Boolean)
Megbízhatóság: 650000 óra MTBF
Kapcsolódási lehetőségek
Integrált csatlakozók: 1 Ethernet TCP/IP szervizelési port, 2 Ethernet TCP/IP eszközhálózati port, USB mini B, 1 Ethernet HSBY port
Távoli I/O állomások száma: 8 (2 rack X80 távoli állomásonként)
Elosztott eszközök száma: 64
Kommunikációs modulok: 2 Ethernet kommunikációs modul, 16 AS-Interface modul
Kommunikációs szolgáltatások: RIO scanner, DIO scanner
Alkalmazási területek
Alkalmazásspecifikus I/O: Soros link, HART, Számláló, Mozgásvezérlés, Pontos időbélyegzés, SSI enkóder
Alkalmazás struktúra: 1 periodikus gyors feladat, 1 ciklikus/periodikus mester feladat
Ellenőrzési funkciók: Folyamatvezérlés
Vezérlési csatornák: Programozható hurkok
Környezeti jellemzők
Működési hőmérséklet: -25°C...60°C
Tárolási hőmérséklet: -40°C...85°C
Üzemi magasság: 0...2000 m (2000...5000 m teljesítménycsökkentési tényezővel)
Relatív páratartalom: 5...95% 55°C-on, kondenzáció nélkül
IP védettségi fokozat: IP20
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tanúsítványok és szabványok
Irányelvek: 2014/35/EU (kisfeszültségű), 2014/30/EU (elektromágneses összeférhetőség), 2014/34/EU (ATEX)
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G hely), IEC 60079-0
Fizikai tulajdonságok
Áramfelvétel: 270 mA 24 V DC-nél
Tápellátás: Belső tápellátás rack-en keresztül
Nettó súly: 0,849 kg
Állapotjelző LED-ek
Státusz LED-ek: 1 LED (zöld) processzor fut (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot), 1 LED (zöld) társ processzor fut (REMOTE RUN), 1 LED (zöld) processzor ID beállítva A-ra (A), 1 LED (zöld) processzor ID beállítva B-re (B), 1 LED (zöld) processzor elsődlegesként működik (PRIM), 1 LED (zöld) processzor tartalékként működik (STBY), 1 LED (zöld) I/O értékek felülbírálva felhasználó által (FORCED IO), 1 LED (zöld) Hot standby link állapot (Hsby Diag)
