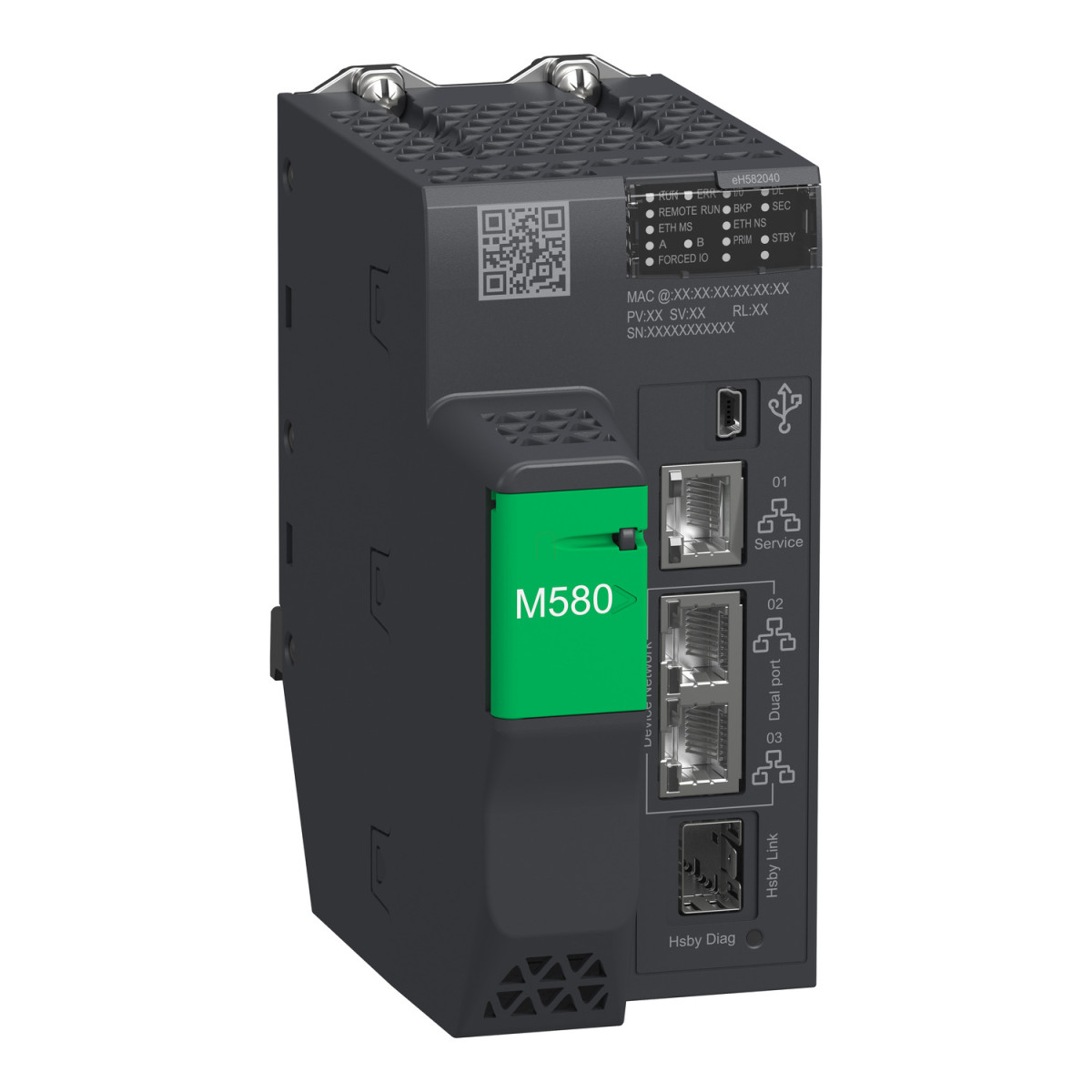

A Schneider Electric Modicon M580 BMEH582040 redundáns processzor modul a legmagasabb szintű ipari automatizálási feladatok ellátására szolgáló, csúcskategóriás vezérlőegység. Ez a hot standby (HSBY) funkciót biztosító processzor kiemelkedő megbízhatóságot kínál a kritikus ipari folyamatok számára, ahol az üzemfolytonosság elengedhetetlen követelmény. A BMEH582040 processzor 8 MB programozási kapacitással rendelkezik, ami elegendő teret biztosít a komplex vezérlési algoritmusok és alkalmazások számára.
A Modicon M580 BMEH582040 rendkívül sokoldalú hálózati képességekkel rendelkezik, támogatva akár 61 Ethernet eszköz csatlakoztatását, 8 helyi rack és 8 távoli I/O rack kezelését. A beépített kommunikációs portok között megtalálható 1 Ethernet TCP/IP szerviz port, 2 Ethernet TCP/IP eszköz hálózati port, egy USB mini B csatlakozó, valamint egy dedikált Ethernet HSBY port a redundáns működéshez. A processzor DIO és RIO szkennelési funkciókat is támogat, ami széleskörű kompatibilitást biztosít a különböző I/O modulokkal. Akár 64 elosztott berendezést képes kezelni, és kapacitása kiterjed 2 Ethernet kommunikációs modul és 16 AS-Interface modul használatára.
A Modicon M580 BMEH582040 rendkívül fejlett memóriakonfigurációval rendelkezik, amely tartalmaz 4 GB bővíthető flash memóriát adattárolásra, 10 kB integrált RAM-ot rendszermemóriaként, 8 MB integrált RAM-ot programok számára, és további 768 kB integrált RAM-ot adatkezelésre. A modul kimagasló feldolgozási teljesítményt nyújt 30 Kinst/ms sebességgel 65% Boolean + 35% fixpontos aritmetikai műveletek esetén, illetve 40 Kinst/ms sebességgel 100% Boolean műveleteknél. Az alkalmazásstruktúra 1 periodikus gyors feladatot és 1 ciklikus/periodikus mester feladatot támogat. A processzor kiemelkedő, 650000 órás MTBF megbízhatósági értékkel rendelkezik, ami hosszú távú, stabil működést biztosít.
A Modicon M580 BMEH582040 kiemelkedő kibervédelmi jellemzőkkel is rendelkezik, ideértve az Achilles tanúsítványt, DoS megelőzést, IPSec támogatást, SNMP naplózást, Syslog protokoll támogatást, szállítási réteg biztonságot, auditálási nyomkövetést, beépített tűzfalat, firmware aláírást, jelszavas védelmet, port hardening funkciót, biztonságos kommunikációt (HTTPS), és biztonsági naplózást. Környezeti szempontból a modul 0-60°C üzemi hőmérséklet-tartományban működik, -40-85°C közötti tárolási hőmérsékletet tolerál, és 5-95% relatív páratartalmat képes elviselni 55°C-on, kondenzáció nélkül. Az IP20 védelmi fokozat, a 3g rezgésállóság és a 30g ütésállóság tovább növeli a modul ellenálló képességét a nehéz ipari környezetekben. A modul megfelelőségét a CE jelölés, valamint a 2014/35/EU kisfeszültségi irányelv és a 2014/30/EU elektromágneses összeférhetőségi irányelv szerinti tanúsítások igazolják.
Modicon M580 BMEH582040 redundáns processzor műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M580
Terméktípus: Redundáns processzor modul
Kiegészítő jellemzők
Rack-ek száma: 1
Alkalmazás-specifikus I/O: Counter, Pontos időbélyegzés, Soros kapcsolat, HART, Mozgásvezérlés, SSI enkóder
Ellenőrzések: Folyamatvezérlés
Vezérlőcsatornák: Programozható hurkok
Integrált csatlakozási típus: 1 Ethernet TCP/IP a szerviz port számára, 2 Ethernet TCP/IP az eszközhálózat számára, USB mini B típus, 1 Ethernet a HSBY port számára
Távoli I/O állomások száma: 8 - X80 távoli drop-onként 2 rack
Elosztott berendezések száma: 64
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 16 AS-Interface modul
Kommunikációs szolgáltatás: DIO szkennelés, RIO szkennelés
Memória
Bővíthető flash: 4 GB adattárolásra
Integrált RAM: 10 kB rendszermemória
Integrált RAM: 8 MB program számára
Integrált RAM: 768 kB adatok számára
Teljesítmény
Utasítások száma ms-onként: 30 Kinst/ms 65% Boolean + 35% fixpontos aritmetika, 40 Kinst/ms 100% Boolean
Áramfelvétel: 270 mA 24 V DC-nél
MTBF megbízhatóság: 650000 óra
Kiberbiztonság
Achilles tanúsítvánnyal rendelkezik
DoS megelőzés
IPSec
SNMP naplózás
Syslog protokoll támogatás
Szállítási réteg biztonság
Audit nyomkövetés
Beépített tűzfal
Firmware aláírás
Jelszavas védelem
Port keményítés
Biztonságos kommunikáció (HTTPS)
Biztonsági napló
Környezet
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Működési környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m leértékelési tényezővel
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védelmi fokozat: IP20
Irányelvek
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses összeférhetőség
Fizikai jellemzők
Nettó tömeg: 0,849 kg
Tápellátás: Belső tápellátás rack-en keresztül
Státusz LED-ek
1 LED (zöld) processzor működés (RUN)
1 LED (piros) processzor vagy rendszerhiba (ERR)
1 LED (piros) I/O modul hiba (I/O)
1 LED (zöld) letöltés folyamatban (DL)
1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP)
1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot)
1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot)
1 LED (zöld) társ processzor működik (REMOTE RUN)
1 LED (zöld) processzor ID A-ra állítva (A)
1 LED (zöld) processzor ID B-re állítva (B)
1 LED (zöld) processzor elsődlegesként működik (PRIM)
1 LED (zöld) processzor készenlétben (STBY)
1 LED (zöld) I/O értékek felülírva a felhasználó által (FORCED IO)
1 LED (zöld) Hot standby kapcsolat állapota (Hsby Diag)
Méretek
CPU modul: 134,6 x 64,6 x 116 mm
